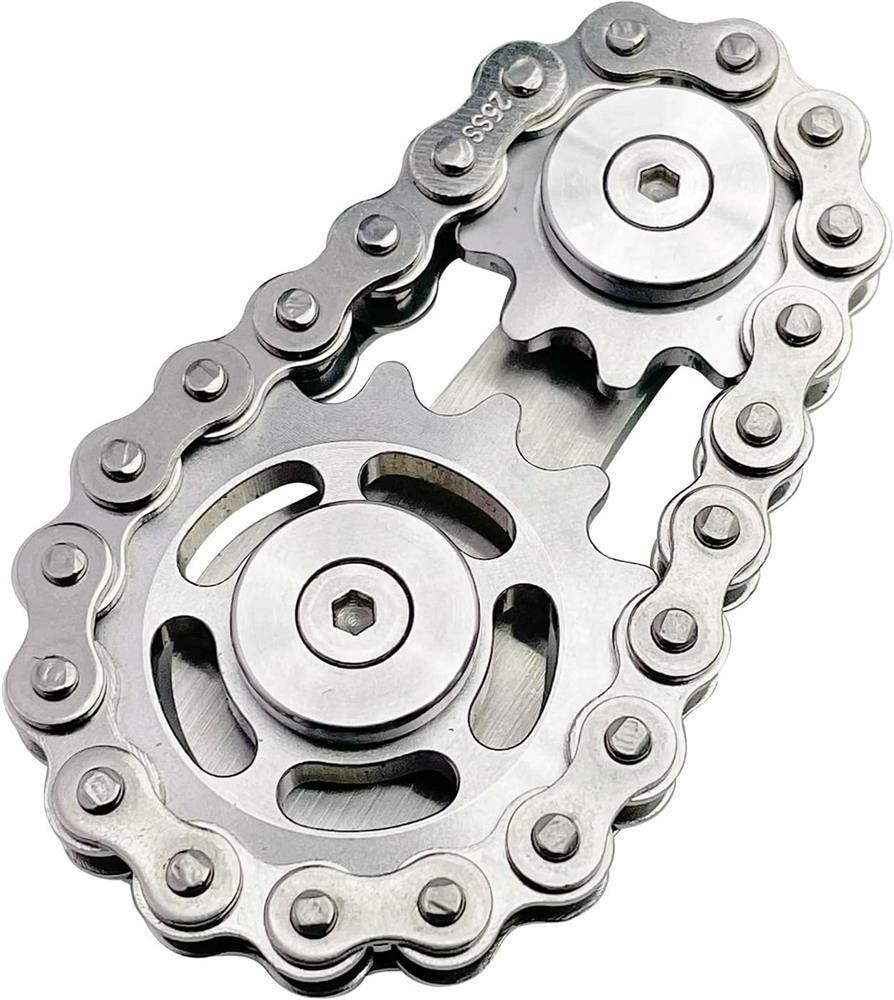

چرخ دنده و زنجیر

انتقال توان و کنترل سرعت از موضوعات کلیدی طراحی ماشین‌آلات صنعتی است که به روش‌های مختلف انجام می‌شود. انواع چرخ دنده و زنجیر از جمله بهترین تکنیک‌های مهندسی برای مدیریت توان و حتی ایجاد هماهنگی بین اجزای مختلف ماشین هستند.

چرخ دنده‌ها به‌ عنوان قطعات دندانه‌دار برای انتقال حرکت دورانی بین دو محور کارایی دارند. در مقابل زنجیرهای صنعتی برای انتقال نیرو در فواصل نسبتاً طولانی استفاده می‌شوند. سیستم‌های انتقال توان چرخ زنجیر در طراحی مکانیزم‌های سنگین از جمله صنایع فولاد، صنایع خودروسازی، دستگاه‌های بسته‌بندی، ماشین‌آلات کشاورزی، نوار نقاله و… کاربردی گسترده دارند. برای خرید انواع چرخ دنده و زنجیر می‌توانید از خدمات فروشگاه اینترنتی پیکاتک استفاده کنید. این مطلب یک راهنمای جامع معرفی، بررسی انواع و نکات خرید چرخ دنده و زنجیر صنعتی است.

چرخ دنده صنعتی چیست؟

چرخ دنده‌های صنعتی اجزای مکانیکی دندانه‌دار هستند که برای انتقال توان، تغییر سرعت، تغییر جهت دوران و یا تنظیم گشتاور بین دو یا چند محور استفاده می‌شوند. این قطعه به ‌دلیل قدرت تحمل بالا در کنار راندمان زیاد و توانایی کافی برای تأمین حرکت‌های دقیق در صنعت اهمیت بالایی دارد.

افزایش گشتاور مهمترین وظیفه چرخ دنده‌های صنعتی است. وظیفه‌ای که به ‌خوبی در انتقال توان گیربکس‌های صنعتی اعمال شده ‌است. با این ‌حال یک چرخ دنده صنعتی می‌تواند وظایف دیگری مانند افزایش سرعت و یا هماهنگ‌سازی حرکت در ماشین‌آلات بزرگ را بر عهده بگیرد. چرخ دنده‌ها کاربردی‌ترین جزء انتقال توان هستند که برای حرکت‌های دقیق و در عین ‌حال سنگین استفاده می‌شوند.

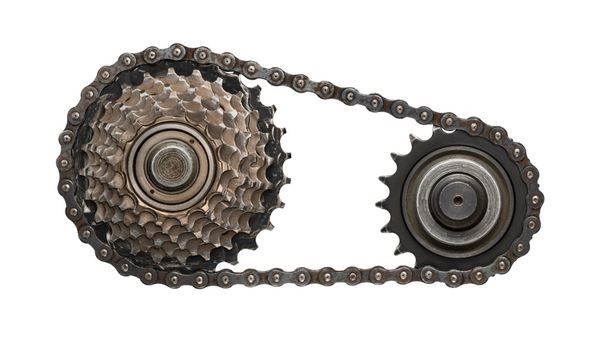

انواع چرخ دنده برای انتقال توان زنجیری

چرخ دنده‌های صنعتی را براساس فاکتورهای فنی متعددی دسته‌بندی می‌کنند. نکته کلیدی، تحلیل کامل قابلیت‌های فنی چرخ دنده و زنجیر برای استفاده بهینه در ماشین‌آلات مختلف است. به ‌عنوان مثال چرخ دنده‌های فولادی از مقاومت بالا و تحمل عملیات‌های حرارتی برخوردار هستند.

در مقابل برای طراحی ماشین‌آلات سنگین معمولاً از چرخ دنده‌های فولاد آلیاژی و یا چدنی استفاده می‌کنند. همچنین مدل‌های پلاستیکی برای سیستم‌های سبک، کم‌صدا و سریع توصیه می‌شوند. اما در کل انواع چرخ دنده برای انتقال توان زنجیری را براساس نوع طراحی آنها دسته‌بندی می‌کنند.

چرخ زنجیر ساده

رایج‌ترین نوع چرخ دنده و زنجیر است که با طراحی توپی شکل، یک صفحه و دندانه‌های درگیر متناسب با زنجیرهای رولری ساخته می‌شوند. از این نوع چرخ زنجیرها عموماً برای ساخت نوار نقاله‌ها، ماشین‌آلات سبک و متوسط و انتقال توان عمومی استفاده می‌کنند. در سیستم‌های انتقال توان چرخ زنجیر از همین مدل‌های ساده با قابلیت نصب در محورهای موازی استفاده نیز نصب شده است. این مدل‌های ساده با قابلیت راندمان بالا به ‌عنوان گزینه کاملاً ایده‌آل برای طراحی گیربکس‌ها، نوار نقاله‌ها و پمپ‌ها شناخته می‌شوند.

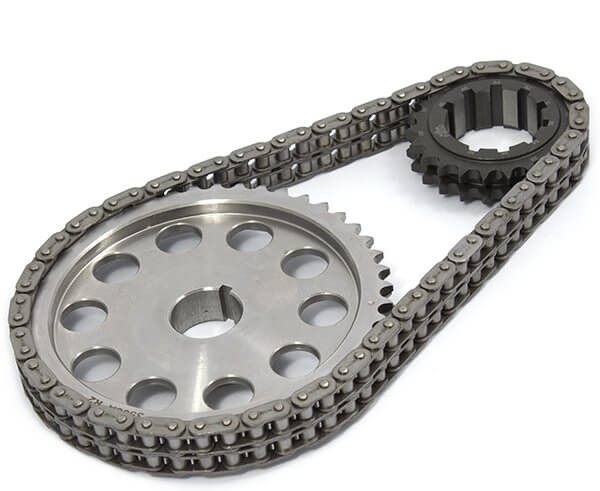

چرخ زنجیر دوطرفه (دوبل)

چرخ دنده‌هایی با دو ردیف دندانه هستند که قابلیت عالی برای تحمل بار بیشتر و انتقال توان پایدارتر دارند. این نوع چرخ دنده و زنجیرهای دوطرفه برای طراحی ماشین‌آلات نسبتاً سنگین از قبیل صنایع فولاد، پرس‌های صنعتی، نوار نقاله‌های بزرگ در صنایع معدنی و یا کارخانه‌ای استفاده می‌شوند.

چرخ زنجیر سه ردیفه

نوع خاصی از چرخ دنده‌های قدرتی هستند که برای استفاده زنجیرهای سنگین سه ردیفه طراحی ‌شده و کاربردی کاملاً صنعتی دارند. از این نوع چرخ زنجیر در طراحی سیستم‌های انتقال مواد، ماشین‌آلات معدنی و تجهیزات فوق سنگین استفاده می‌کنند.

چرخ زنجیر هاب دار

این نوع چرخ دنده‌ها دارای هاب ضخیم برای تحمل بار و گشتاور بالا مناسب هستند. همچنین با قابلیت نصب روی شفت از طریق خار، بوش یا پیچ طراحی ‌شده و می‌توانند نقش یک محرک صنعتی قدرتمند با امکان تحمل بار ضربه‌ای را بر عهده بگیرند.

چرخ زنجیر بوش و پولی

چرخ دنده‌های متداول با قابلیت نصب بسیار سریع و ایمن هستند که به‌ عنوان اجزای انتقال توان روی شفت‌های موازی کارایی دارند. از این نوع چرخ دنده و زنجیر در خطوط تولید مدرن، موتورهای صنعتی و نقاله‌های سنگین استفاده می‌کنند.

چرخ زنجیر کانوایر

نوع خاصی از چرخ دنده‌های پهن است که انحصاراً برای زنجیرهای کانوایری با پلیت‌های پهن طراحی ‌شده و عموماً در راه‌اندازی خطوط اتوماسیون، ساخت نوار نقاله‌های سنگین و سیستم‌های حمل مواد کارایی دارند.

انواع مکانیزم طراحی چرخ دنده

انواع چرخ دنده را براساس مکانیزم طراحی Hub و نوع اتصال به محور شفت نیز در سه گروه دسته‌بندی می‌کنند:

• Type A: ساده‌ترین نوع چرخ دنده و زنجیر است که فقط از یک صفحه دندانه دار و بدون هیچ Hub (توپی با برآمدگی برای اتصال) تشکیل شده ‌است. از Type A برای اتصال مستقیم به سطوح یا نصب با کوپلینگ‌های خاص استفاده می‌کنند.
• Type B: چرخ دنده‌هایی با Hub در یک طرف صفحه‌ی دندانه‌دار هستند. از این Hub نیز برای اتصال به شفت و یا نصب بلبرینگ داخلی چرخ دنده استفاده می‌کنند.
• Type C: چرخ دنده‌هایی با Hub در دو طرف صفحه‌ی دندانه‌دار هستند. این مدل‌های Type C اگرچه برای نصب به فضای بیشتری نیاز دارند، اما به ‌مراتب استحکام بالاتری را در مقایسه با دیگر مدل‌ها را پشتیبانی می‌کنند.

نکته‌های فنی انتخاب چرخ زنجیر

انتخاب چرخ دنده و زنجیر مناسب از جمله مراحل مهم طراحی ماشین‌آلات و سیستم‌های مکانیکی یا کارخانه‌ای است. به ‌هر حال یک سیستم چرخ زنجیری وظیفه سنگین و کلیدی انتقال توان، تنظیم سرعت و یا تعیین جهت چرخش دورانی در سیستم‌های پیچیده صنعتی را بر عهده دارد. چرخ دنده، مهمترین بخش این سیستم‌های مکانیکی برای انتقال توان است و هنگام انتخاب آنها باید نکات فنی زیادی را بررسی کنید. از قبیل:

• مقدار گام چرخ دنده را تعیین کنید. گام مناسب باعث می‌شود تا زنجیر به ‌خوبی روی دنده‌ها نشسته و از سایش شدید جلوگیری شود.
• به تعداد دندانه‌ها توجه کنید. تعداد دندانه‌ها بر مقدار سرعت خروجی، گشتاور انتقال و طول عمر زنجیر تأثیر گذاشته و انتخاب صحیح آن از لرزش و سایش جلوگیری می‌کند.
• جنس چرخ دنده را مناسب محیط انتخاب کنید. چرخ دنده‌های فولاد کربن برای کاربردهای عمومی و چرخ دنده فولاد آلیاژی برای بارهای سنگین مناسب هستند.
• نوع و روش اتصال به شفت را بررسی کنید. آیا به چرخ دنده سوراخ ساده با خار، پیچ‌خور و یا هاب دار نیاز دارید؟
• شرایط کاری از قبیل بار یکنواخت یا ضربه‌ای، سرعت دوران، محیط خشک یا مرطوب و حتی کار در فضاهای اسیدی را در نظر بگیرید.
• از چه نوع زنجیری استفاده می‌کنید؟

زنجیرهای صنعتی

زنجیرهای صنعتی بخش کلیدی در طراحی سیستم‌های انتقال توان مکانیکی و یا انتقال مواد برای ساخت انواع ماشین‌آلات هستند. این قطعه مجموعه‌ای از لینک‌های فلزی یا پلاستیکی است که با پین، بوش و رولر به ‌هم متصل شده و با حرکت روی چرخ زنجیر توانایی انتقال نیرو، تغییر گشتاور و یا حرکت بین دو یا چند محور را دارد.

اجزای اصلی هر زنجیر صنعتی از پلیت‌های جانبی، پین، بوش، رولر، لینک اتصال تشکیل شده ‌است. این زنجیرها را معمولاً از فولادهای آلیاژی کربن بالا و یا فولاد ضد زنگ استیل با مقاومت عالی در برابر خوردگی و تنش‌های دمایی می‌سازند. ابعاد و تلرانس تمام قطعات باید بسیار دقیق باشد، زیرا سوراخ‌ پلیت‌ها، ابعاد پین‌ها و رولرها مستقیم بر روی عملکرد و عمر زنجیر تأثیرگذار است. از انواع زنجیر صنعتی عموماً برای طراحی سیستم‌های قدرتمند و یا دقیق مکانیکی مانند نوار نقاله‌ها، دستگاه‌های بسته‌بندی، ماشین‌آلات معدنی، بالابرها، صنایع فولادی، صنایع غذایی، خودروها و… استفاده می‌کنند.

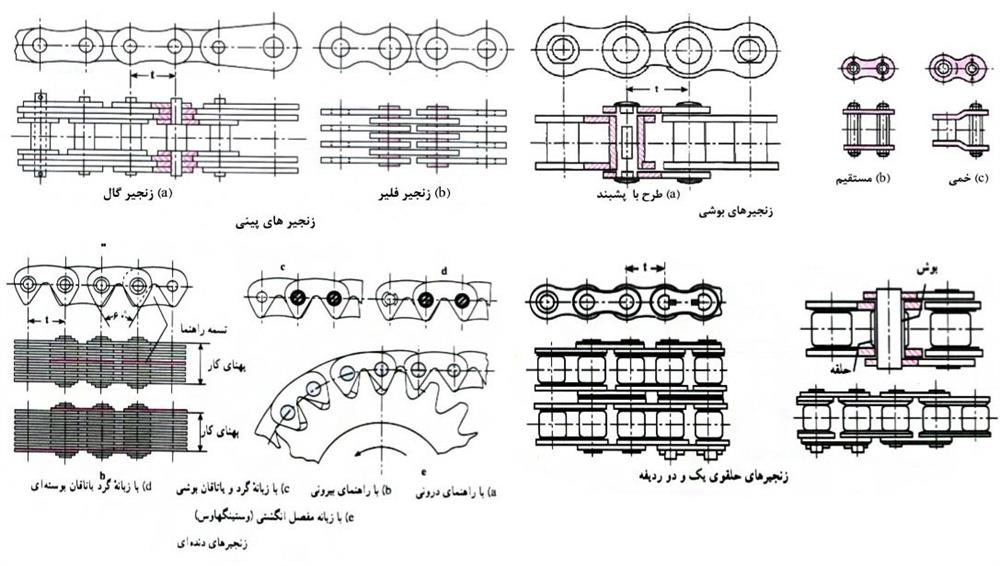

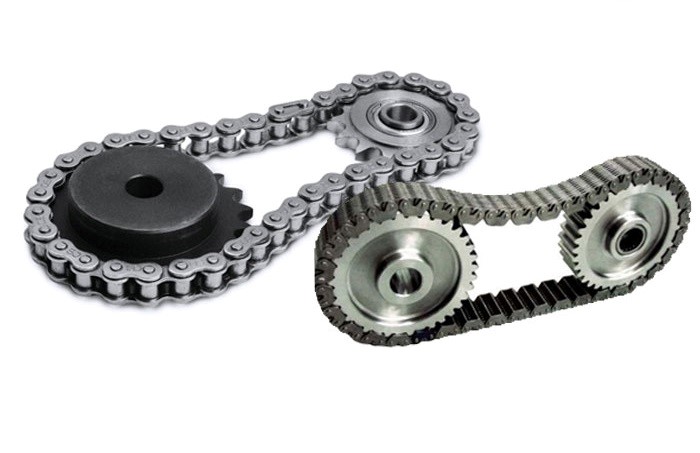

انواع زنجیر صنعتی

استفاده بهینه از چرخ دنده و زنجیر زمانی کارایی دارد که این سیستم انتقال توان با شرایط بهینه، راندمان بالا و عملکرد بدون تنش در ماشین‌آلات مختلف کار کند. یک زنجیر ضعیف، شکننده و یا تحت فشار هرگز قادر نیست تا وظایف حساس مکانیکی را پوشش دهد. آشنایی با انواع زنجیر صنعتی برای طراحی بهینه سیستم‌های انتقال توان در ماشین‌آلات مختلف ضروری است. انواع متداول این زنجیرها به قرار زیر هستند:

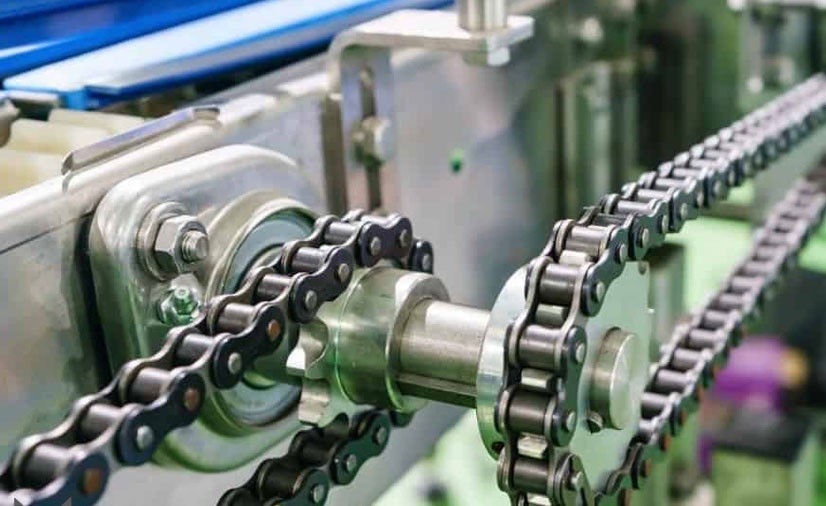

زنجیر رولری (Roller Chain)

رایج‌ترین نوع چرخ دنده و زنجیر است که عموماً برای انتقال توان و یا حرکت در سیستم‌های مکانیکی متوسط و سنگین انتخاب می‌شود. در طراحی مکانیزم‌های فنی اکثر سیستم‌های کارخانه‌ای از همین زنجیرهای رولری استفاده می‌کنند.

زنجیر کانوایری (Conveyor Chain)

زنجیرهایی با پلیت‌های عریض هستند که مخصوص طراحی نوار نقاله‌های بزرگ در خطوط تولید طراحی ‌شده و کاربردی گسترده برای حمل مواد دارند. پلیت‌های عریض این زنجیرها برای تحمل وزن زیاد و حرکت روان بدون لرزش نوار نقاله عالی است. لذا با عنوان زنجیر کانوایری شناخته می‌شوند.

زنجیر سنگین (Ueavy Chain)

این نوع زنجیر صنعتی دارای پلیت بسیار ضخیم با پین‌های بزرگ مناسب تحمل بارهای ضربه‌ای شدید هستند. ‌بار ضربه‌ای شدید قادر است تا به ‌راحتی پین نازک زنجیرهای معمولی را خرد کند. اما این مدل‌های سنگین به ‌خوبی برای تحمل ضربه‌های پی‌درپی طراحی ‌شده و از آنها برای ساخت پرس‌ها، ماشین‌آلات معدنی و در کل هر دستگاه با بارهای ضربه‌ای استفاده می‌کنند.

زنجیر پلاستیکی (Plastic/Acetal Chain)

تمام قطعات و یا اکثر بخش‌های فنی این نوع زنجیرها کاملاً پلاستیکی است تا توانایی حرکت سریع، کم‌صدا و بدون تنش را داشته باشند. همچنین قطعات پلاستیکی در مواجهه با محیط‌های اسیدی و خورنده مقاوم است. از این نوع چرخ دنده و زنجیر صنعتی معمولاً در صنایع غذایی و ساخت ماشین‌آلات بسته‌بندی استفاده می‌کنند.

زنجیر بدون روغن (Lube-Free Chain)

نوع خاصی از چرخ دنده زنجیر است که در ساخت آنها از بوش‌های خود روانکار استفاده ‌شده است. از این نوع زنجیر برای محیط‌هایی با شرایط روغن‌کاری ممنوع و یا روانکاری تحت شرایط دشوار استفاده می‌کنند.

مزایای استفاده از سیستم چرخ دنده و زنجیر

با روش‌های گوناگون می‌توان مکانیزم انتقال توان و یا تغییر سرعت در یک سیستم مکانیکی را طراحی کرد. به ‌کارگیری محورهای موازی یا متقاطع، سیستم‌های تسمه پولی و یا نصب چرخ دنده‌های پی‌درپی هر کدام روش‌های استاندارد انتقال توان هستند. اما کمتر سیستمی را سراغ داریم که قابلیت‌های فنی و مزایای چرخ زنجیر را داشته باشد. مواردی مانند:

• طراحی دستگاه بدون لغزش مانند سیستم‌های ابزار دقیق
• توانایی کارکرد در دماهای مختلف و شرایط بسیار سخت
• قابلیت انتقال توان بسیار قوی
• عمر مفید بسیار طولانی
• سیستم انتقال توان ایده‌آل برای فاصله‌های زیاد بین محورها
• مناسب برای طراحی ماشین‌آلات سنگین

معایب سیستم‌های چرخ دنده و زنجیر

اگرچه به‌کارگیری چرخ دنده و زنجیر راهکار عالی برای انتقال توان در فواصل طولانی و یا شرایط سخت و سنگین است، اما استفاده از آنها بدون چالش نیست. برای استفاده از سیستم چرخ زنجیر محدودیت‌هایی نیز وجود دارد:

• نیاز دائمی به روغن‌کاری
• عملکرد نسبتاً پرسروصدا در مقایسه با دیگر روش‌های انتقال توان
• وزن بالا و نامناسب برای طراحی ماشین‌آلات کوچک یا سیار
• نامناسب برای سرعت‌های خیلی بالا

نکته‌های مهندسی خرید چرخ دنده و زنجیر

در بازار که جستجو کنید، قاعدتاً با انواع چرخ دنده و زنجیر در مدل‌های گوناگون، سایزهای مختلف محصول برندهای ریز و درشت مواجه هستید. اما انتخاب چرخ زنجیر مناسب یک ماجرای سلیقه‌ای نیست و باید محصولی کاملاً مطابق با شرایط فنی و الزامات طراحی سیستم مکانیکی مورد نظر را تهیه کنید. در ادامه نکته‌های مهندسی خرید چرخ دنده و زنجیر را بررسی خواهیم کرد. این راهنمایی برای خرید مدل خاصی نیست و صرفاً به شما کمک می‌کند تا قدم به قدم انتخاب صحیح داشته و در پایان به محصولی کاملاً مناسب پروژه برسید.

گام اول: بررسی نوع انتقال قدرت

در ابتدا باید شرایط پروژه مکانیکی و نوع انتقال قدرت را بررسی کنید. آیا نیاز به انتقال قدرت بین دو محور موازی دارید؟ و یا باید سیستم مکانیکی برای تغییر جهت محور را طراحی کنید؟ همچنین باید بررسی کنید که پروژه شما صرفاً انتقال توان، کاهش و یا افزایش سرعت است؟ در این ‌میان آیا تبدیل حرکت دورانی به حرکت خطی انجام می‌شود؟ پاسخ به تمام این سوالات مقدمه خرید چرخ دنده و زنجیر است.

گام دوم: ارزیابی توان و گشتاور مورد نیاز پروژه

در مرحله بعدی باید مقدار توان اعمال شده به سیستم مکانیکی را اندازه‌گیری کنید. بررسی حداکثر توان (Power) و یا گشتاور (Torque) منتقل شده، نکته کلیدی انتخاب نوع و متریال چرخ دنده و زنجیر است.

گام سوم: بررسی سرعت دورانی و شرایط محیطی

ارزیابی سرعت محور ورودی و محور خروجی با در نظر گرفتن نسبت دنده از نکات کلیدی انتخاب نوع چرخ دنده و زنجیر است. همچنین لازم است تا شرایط محیطی مانند دما، رطوبت، مواد شیمیایی، گرد و غبار و یا عملکرد در محیط‌های غذایی و بهداشتی را بررسی کنید.

گام چهارم: ارزیابی نوع بار و مقدار صدا یا لرزش مجاز

آیا بار در پروژه مورد نظر به شکل پیوسته و یکنواخت است؟ و یا بارهای ضربه‌ای و ناگهانی وجود دارد؟ قاعدتاً خرید چرخ دنده و زنجیر برای یک سیستم مکانیکی یکنواخت یا سیستم تحت بارهای ضربه‌ای متفاوت است. از طرفی باید بررسی کنید که تا چه اندازه به ‌دقت در موقعیت‌یابی نیاز دارید؟ قاعدتاً عملکرد کم‌صدا و یا مقدار لرزش مجاز چرخ زنجیر نیز از جمله موارد فنی است که فراموش نمی‌کنید.

گام پنجم: انتخاب نوع چرخ دنده

با توجه به اطلاعات تهیه شده قاعدتاً دورنمایی جامع از پروژه مکانیکی را در اختیار دارید و حالا با جزئیات می‌دانید که قرار است از سیستم چرخ دنده و زنجیر برای چه نوع ماشینی استفاده کنید. از همین اطلاعات می‌توانید برای انتخاب نوع چرخ دنده دست‌ به ‌کار شوید. در این ‌صورت ذکر چند نکته فنی اهمیت بالایی دارد:

• برای طراحی محورهای موازی، سرعت کم و هزینه اقتصادی نصب چرخ دنده ساده کافی است. اما برای محورهای موازی با سرعت بالا و یا کاهش صدا بهتر است که از چرخ دنده‌های مارپیچی استفاده کنید.
• چرخ دنده‌های فولاد کربن با استحکام بالا و قیمت مناسب برای اکثر کاربردهای صنعتی مناسب هستند. ولی برای طراحی پروژه‌های سنگین از چرخ دنده فولاد کربن و محیط‌های خورنده یا بهداشتی از چرخ دنده استیل استفاده کنید.
• قطر دنده را براساس توان و گشتاور مورد نیاز پروژه تعیین کنید.
• تعداد دندانه‌های چرخ زنجیر تعیین ‌کننده نسبت کاهش یا افزایش سرعت و گشتاور است.

گام ششم: انتخاب نوع زنجیر

نوع زنجیر را با توجه به شرایط کاربری پروژه انتخاب کنید. زنجیرهای رولری استاندارد مطابق با ISO و یا ANSI برای انتقال توان پروژه‌های عمومی مناسب هستند. اما در موارد خاص مانند جابجایی مواد از زنجیرهای کانوایری و اعمال بارهای ضربه‌ای سنگین از زنجیرهای Heavy استفاده می‌کنند.

همچنین باید نوع زنجیر را انتخاب کنید. معمولاً مدل‌های ساده بدون توپی (Hub) برای نصب روی شفت با کوپلینگ مناسب هستند. اما در مواقعی که زنجیر بین دو صفحه قرار می‌گیرد و یا نیاز به جابجایی زنجیر در طول محور است، باید از مدل‌های دو طرفه با توپی تهیه کنید.

آشنایی با مشخصات فنی چرخ دنده با زنجیر

با در نظر گرفتن کد هر محصول می‌توانید اطلاعات فنی کامل از مشخصات فنی هر نوع چرخ دنده و زنجیر را تحلیل نمود. هر چرخ دنده یک شماره استاندارد ANSI/ISO دارد. این کد مهمترین شناسه برای تطابق چرخ دنده با زنجیر است. شماره‌های رایج نیز مقدار ۳۵، ۴۰، ۵۰، ۶۰، ۸۰، ۱۰۰ و… هستند. کد هر چرخ دنده را با جزئیات بیشتر بررسی میکنیم:

• عدد اول کد ANSI: عدد اول و یا دو رقم اول نشان ‌دهنده گام (Pitch) چرخ دنده و زنجیر است. این عدد با مضربی از  اینچ بیان ‌شده که مقدار فاصله هر گام را تعیین می‌کند. برای مثال در کد ANSI 40 رقم اول ۴ است که با تقسیم بر ۸ به عدد 0.5 اینچ می‌رسیم. این مقدار در حدود 12.2 میلی‌متر است.
• عدد آخر کد ANSI: عدد آخر کد برای تعیین تک یا دو ردیفه بودن زنجیر کارایی دارد. اگر عدد آخر صفر باشد، به معنی آن است که از یک زنجیر تک ردیفه استفاده می‌کنید. اما اگر عدد آخر کد ISO مقدار ۵ باشد، به معنی زنجیر سنگین‌تر دو ردیفه با همان مقدار گام است. در نظر داشته باشید که باید کد ANSI هر دو زنجیر و چرخ دنده یکسان باشد.
• تعداد دندانه (Z): این مشخصه مستقیم نسبت دور و قابلیت تبدیل گشتاور بین دو چرخ دنده که توسط زنجیر مرتبط هستند را تعیین می‌کند. با تقسیم تعداد دنده‌های چرخ دنده محرک بر تعداد دنده‌های چرخ دنده متحرک می‌توان نسبت تبدیل را محاسبه کرد. در نظر داشته باشید که هرچه تعداد دندانه‌ها کمتر باشد، سرعت چرخش بیشتر و گشتاور تولید شده نیز کمتر است. عکس این ماجرا برای چرخ دنده با تعداد دندانه‌های بیشتر صادق است.

برندهای برتر تولید کننده چرخ دنده و زنجیر

انتخاب برند مناسب قطعاً در کیفیت، دوام و عملکرد سیستم انتقال قدرت پروژه تفاوت زیادی ایجاد می‌کند. در بازار ایران و بازارهای بین‌المللی برندهای مختلفی در زمینه تولید چرخ زنجیر صنعتی فعالیت می‌کنند که هر کدام مزایا و ویژگی‌های خاصی را پوشش می‌دهند.

نکته کلیدی، خرید چرخ دنده و زنجیر اورجینال از برندهای اصلی بازار است. برای پرهیز از محصولات فیک و تقلبی خرید از فروشگاه‌های معتبر را توصیه می‌کنیم. بهترین برندهای تولید کننده انواع چرخ دنده و زنجیر نیز به قرار زیر هستند:

• Renold
• Tsubakimoto
• Morse
• SKF
• Diamond
• Flender
• Brevini

قیمت چرخ دنده و زنجیر

قیمت چرخ دنده و زنجیر صنعتی کاملاً به عوامل متعددی بستگی دارد. اولین و قاعدتاً مهمترین فاکتور، رعایت استاندارد و سایز چرخ دنده است. زیرا چرخ دنده و زنجیرهای تولید شده براساس استانداردهای معتبر بین‌المللی مانند ANSI و یا ISO در اندازه‌های بزرگتر معمولاً قیمت بالاتری دارند. به ‌هر حال جنس مواد اولیه تا نوع عملیات حرارتی نیز در این‌باره نقش بازی می‌کنند.

معمولاً این برندهای اصلی و معتبر بازار هستند که محصولات خود را کاملاً مطابق با استانداردهای روز دنیا می‌سازند و قیمت بالاتری نیز دارند. جهت بررسی انواع محصولات با تضمین اصالت کالا از برندهای برجسته و تهیه بهترین قیمت چرخ دنده و زنجیر می‌توانید از خدمات فروشگاه اینترنتی پیکاتک استفاده کنید. کافی است تا با کارشناسان پیکاتک تماس گرفته و جهت بررسی شرایط پروژه و انتخاب بهترین نوع محصول مشاوره شوید.
