کابل افشان

کابل افشان چیست؟

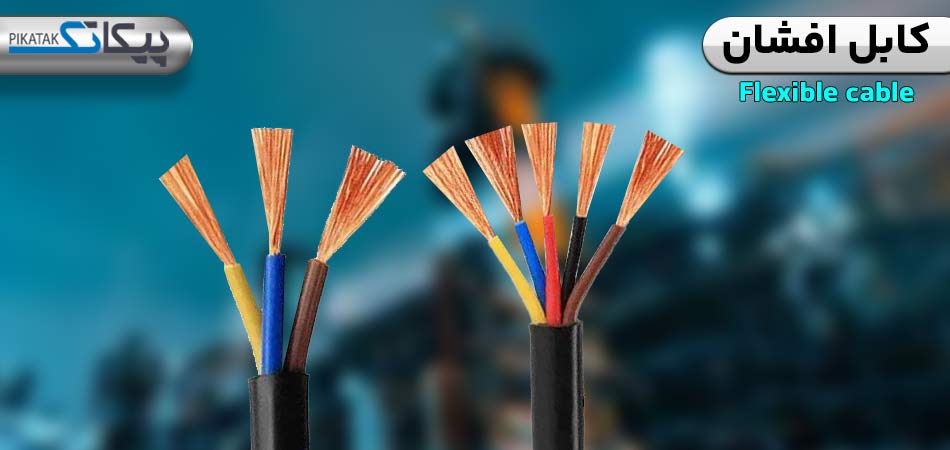

کابل افشان (Flexible Cable) یکی از انواع رایج کابل برق است که برای انتقال جریان برق طراحی شده و از چندین رشته سیم مسی نازک و انعطاف‌ پذیر تشکیل شده است. این ساختار چند رشته‌ای باعث می‌ شود کابل بتواند بدون آسیب در مسیرهای خمیده، ارتعاشات یا حرکات مکرر نصب شود. به همین دلیل، این کابل در محیط‌ هایی مانند ماشین‌آلات، لوازم خانگی، تجهیزات متحرک و اتصالات داخلی تابلوهای برق بسیار محبوب است.

کابل افشان معمولاً دارای ولتاژ نامی 300/500 ولت یا 750/450 ولت است و با عایق‌هایی مانند PVC یا لاستیک، در دماهای بین -5 تا +70 درجه سانتی‌ گراد کار می‌ کند. علاوه بر انعطاف‌ پذیری بالا، نصب آسان و مقاومت طولانی‌ مدت در برابر خستگی مکانیکی، این کابل انتخاب مناسبی برای کاربردهای مختلف است.

به طور کلی این کابل های برق به دلیل انعطاف پذیری و مقاومت بالا در برابر گرما و آسیب های فیزیکی  در پروژه های صنعتی و ساختمانی مورد استفاده قرار می گیرند. هدف از این مقاله پیکاتک آشنایی با ساختار، انواع، مزایا، معایب، کاربردها، قیمت و راهنمایی خرید کابل افشان است در ادامه با ما همراه باشید.

ساختار کابل افشان

شناخت ساختار کابل افشان به انتخاب درست و استفاده ایمن آن کمک می‌ کند. این کابل از اجزای زیر تشکیل شده است:

• هادی (Conductor): از رشته‌ های نازک مسی با خلوص بالا (معمولاً ۹۹.۹٪) ساخته شده و بر اساس استاندارد IEC 60228 Class 5 به هم تابیده شده‌اند تا حداکثر انعطاف‌ پذیری فراهم شود.
• عایق داخلی (Insulation): معمولاً از ترکیبات PVC (مانند نوع TI1 یا TI2) ساخته شده و وظیفه جدا نگه داشتن رشته‌ های هادی از یکدیگر را بر عهده دارد. نوع و کیفیت عایق نقش مهمی در ایمنی کابل ایفا می‌ کند.
• روکش بیرونی (Sheath): اغلب از PVC مقاوم در برابر حرارت و رطوبت است؛ اما برای افزایش ایمنی در شرایط خاص، ممکن است از مواد با خواص ضد حریق (LSZH) یا سیلیکون نسوز استفاده شود.

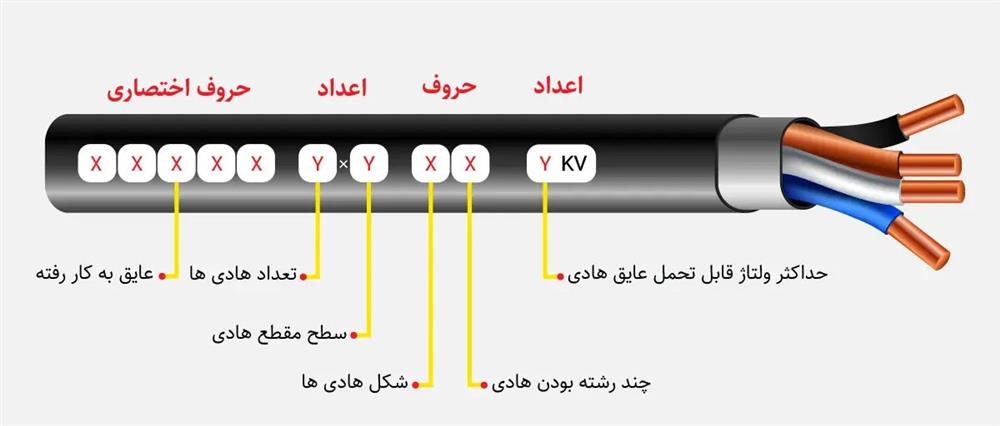

• چاپ مشخصات: مشخصات فنی مهم مانند نام سازنده (مثلاً خراسان افشارنژاد)، سطح مقطع، ولتاژ نامی و استاندارد ساخت (مانند ISIRI 607) روی بدنه چاپ می‌ شود.
• رنگ‌ بندی: رشته‌ ها بر اساس استانداردهای ملی (ISIRI) رنگ‌ بندی می‌ شوند تا تفکیک فاز، نول و ارت برای نصاب به‌ سادگی قابل تشخیص باشد.

جدول مشخصات کابل افشان

انواع کابل افشان

کابل‌ های افشان بر اساس نوع کاربرد و شرایط محیطی به چند دسته اصلی تقسیم می‌شوند:

1. کابل افشان سبک (NYMHY): این مدل‌ها برای مصارف عمومی و سبک، مانند سیم‌ کشی روشنایی داخلی ساختمان‌ها و تجهیزات سبک طراحی شده‌اند. ویژگی اصلی آن‌ ها انعطاف‌پذیری بالا و سهولت نصب در فضاهای داخلی است.
2. کابل افشان قدرت ( NYMHYO): این نوع کابل‌ها برای تأمین انرژی تجهیزات صنعتی سنگین‌ تر، ماشین‌آلات، و تابلوهای کنترل در محیط‌های سرپوشیده به کار می‌روند و قابلیت حمل جریان‌های بالاتر را دارند.
3. کابل افشان مقاوم در برابر حرارت: دارای عایق و روکش ویژه‌ای هستند که می‌ تواند دماهای بسیار بالا یا تماس مستقیم با شعله را برای مدت محدودی تحمل کند. این مدل‌ها در محیط‌های صنعتی داغ، موتورخانه‌ها یا نزدیکی منابع حرارتی استفاده می‌ شوند.
4. کابل افشان مناسب محیط‌های مرطوب/صنعتی: مجهز به روکش‌ های مقاوم (اغلب لاستیکی یا PVC بهبود یافته) هستند که مقاومت عالی در برابر رطوبت، روغن و عوامل شیمیایی خورنده محیط‌های سخت صنعتی فراهم می‌ کنند.

جدول مزایا و معایب کابل افشان

کاربردهای کابل افشان

کابل‌ های افشان در طیف وسیعی از تاسیسات ساختمانی و صنعتی مورد استفاده قرار می گیرند. کاربرد اصلی آنها تأمین انرژی در مکان‌ هایی است که نیاز به انعطاف‌پذیری بالا و محافظت مناسب در برابر آسیب‌های محیطی وجود دارد. این کابل‌ ها برای نصب در محیط‌های مختلف از جمله موارد زیر مناسب هستند:

• سیم‌ کشی داخلی ساختمان: کابل افشان یکی از رایج‌ترین گزینه‌ها برای سیم‌ کشی روشنایی و پریزها در ساختمان‌های مسکونی است.
• تجهیزات برقی متحرک: در وسایلی مانند دریل، پمپ، کولر، لوازم خانگی و ابزارهای صنعتی که حرکت دارند، کابل افشان بهترین انتخاب است.
• تابلوهای برق: در داخل تابلوهای برق، به دلیل نیاز به خم‌شدن کابل‌ها در فضای محدود، کابل افشان کاربرد گسترده‌ای دارد.
• ماشین‌ آلات صنعتی: برای اتصال بخش‌های متحرک ماشین‌آلات، از کابل افشان استفاده می‌ شود تا از شکستگی سیم جلوگیری شود.
• سیستم‌ های موقت برق‌ رسانی: در پروژه‌های عمرانی یا نصب‌های موقت، کابل افشان به‌دلیل نصب آسان بسیار محبوب است.

نحوه انتخاب کابل افشان

انتخاب کابل افشان مناسب نیازمند درک دقیق از شرایط پروژه و نیازهای فنی است. مراحل اصلی انتخاب عبارتند از:

• شناسایی کاربرد و محیط: در ساختمان مسکونی، انعطاف و ایمنی اولویت است؛ در صنعت، مقاومت در برابر حرارت، شعله، روغن یا نویز الکتریکی حیاتی است. برای محیط‌های سرپوشیده، کابل با روکش PVC کافی است؛ اما در فضای باز یا صنعتی، نیاز به روکش UV- resistant یا LSZH دارد.
• محاسبه جریان مدار و طول مسیر: با توجه به بار الکتریکی و طول کابل، سطح مقطع مناسب انتخاب می‌شود تا افت ولتاژ کنترل شود. کابل‌های با سطح مقطع بزرگتر (مثلاً ۳×۴ یا ۳×۶ mm²) برای مسیرهای بلند یا بار سنگین ضروری هستند.
• انتخاب نوع روکش و عایق: برای ایمنی بیشتر در مکان‌های عمومی (مثل بیمارستان‌ها)، مدل‌های LSZH (کم دود، بدون هالوژن) یا سیلیکونی نسوز گزینه بهتری هستند.
• تأیید استاندارد و برند: انتخاب کابل‌های معتبر مانند خراسان افشارنژاد، سیمیا یا ابهر با استانداردهای ISIRI 607 و IEC 60227 تضمین کیفیت، خلوص مس (۹۹.۹٪) و عمر طولانی‌تر را فراهم می‌ کند.

قیمت کابل افشان

نوسانات اخیر در بازار سیم و کابل برق ایران باعث شده خریداران بیش از پیش به دنبال اطلاع از قیمت به‌روز کابل‌های افشان باشند. این کابل‌ها که به‌صورت چند رشته‌ای و با هادی مسی نرم (Annealed Copper) تولید می‌شوند، در مدل‌های گوناگون و برای کاربردهای متنوعی طراحی شده‌اند.

تفاوت قیمت کابل‌های افشان در بین برندهای معتبر مانند خراسان، افشارنژاد، سیمیا و ابهر تنها به نام برند محدود نمی‌ شود؛ بلکه به عوامل فنی متعددی از جمله وزن مس مصرفی در هر متر، نوع روکش (PVC یا LSZH)، ولتاژ نامی (۳۰۰/۵۰۰ یا ۴۵۰/۷۵۰ ولت) و حتی تاریخ تولید نیز وابسته است. بنابراین، قیمت کابل افشان به عواملی چون سطح مقطع، ولتاژ اسمی، نوع روکش نهایی، تولیدکننده و سایر مشخصات فنی بستگی دارد.

خرید کابل افشان از فروشگاه پیکاتک

پیکاتک، به عنوان یک فروشگاه تخصصی ابزار دقیق و برق صنعتی، طیف گسترده‌ای از کابل‌ ها از جمله کابل افشان، کابل ابزاردقیق، کابل آلومینیوم و ... را را ارائه می‌ دهد تا نیازهای متنوع کاربران را برآورده سازد. کابل‌ های آلومینیومی موجود در پیکاتک از شرکت خراسان افشارنژاد تامین می‌ شوند.

بازدیدکنندگان محترم برای خرید کابل آلومینیوم، به قسمت بالای این صفحه مراجعه نمایید و در صورت نیاز به مشاوره فنی یا استعلام قیمت روز کابل افشان، با کارشناسان فروش تماس بگیرید.
