یاتاقان UCT

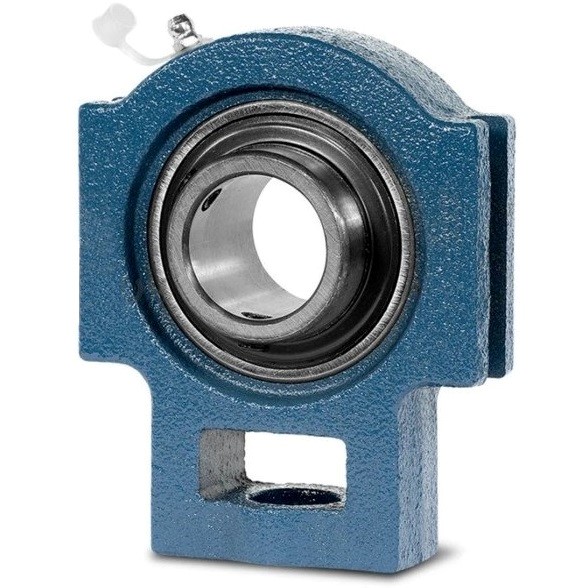

یاتاقان UCT چیست؟
یاتاقانهای UCT با قابلیت خود تنظیم و بدنه کشویی برای جابجایی موقعیت بلبرینگ از جمله تجهیزات کاربردی در صنایع گوناگون هستند. این یاتاقانها از دو بخش شامل بلوک چدنی و بلبرینگ خود تنظیم تشکیل شدهاند. بلوک (Housing) آنها معمولاً به شکل گوشوارهای و T شکل است تا قابلیت نصب آسان بر روی شاسی و فریم دستگاه را داشته باشد.
اما در بخش داخلی این یاتاقانها از بلبرینگهای خود تنظیم با قابلیت جبران خطاهای ناهمترازی شفت استفاده شده است. الگوی طراحی این یاتاقانها باعث میشود تا به راحتی نصب شده و لرزش کمتر با طول عمر بیشتری داشته باشند. این مقاله راهنمای جامع معرفی، بررسی ویژگیهای فنی، قابلیتهای کاربردی و نکات خرید یاتاقان UCT است.

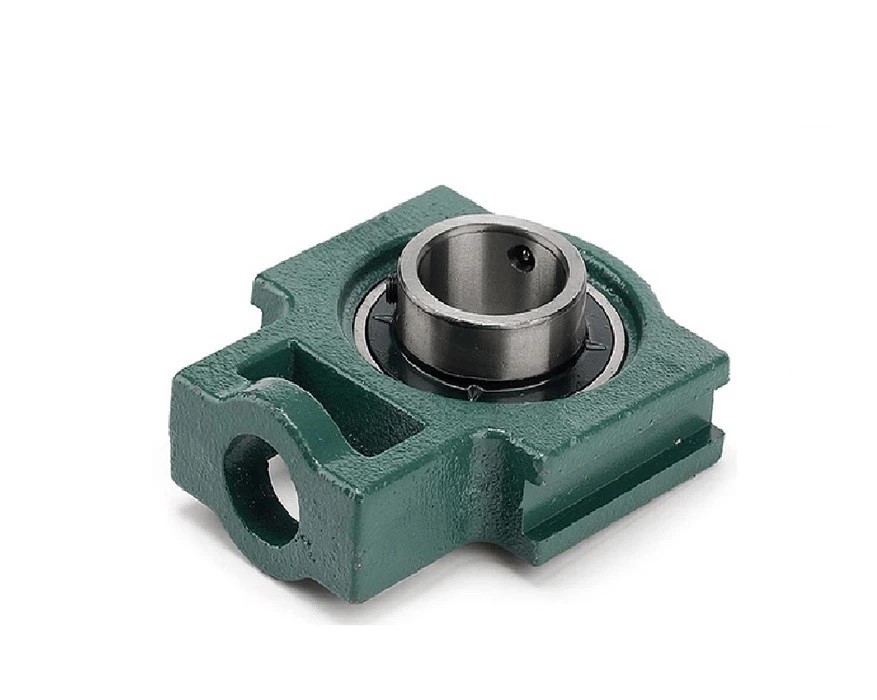

اجزای اصلی یاتاقان UCT
ساختار فنی یاتاقانهای UCT ترکیبی از یک بلبرینگ خود تنظیم داخل یک هوزینگ (محفظه) چدنی یا استیل است. هوزینگ این یاتاقانها به شکل T با ریلهایی در کناره طراحی شده تا قابلیت نصب ساده روی هر نوع شاسی و یا فریم را داشته باشد. اجزای اصلی یاتاقان UCT به قرار زیر هستند:
محفظه (Housing)
محفظه یا همان بدنه یاتاقان UCT معمولاً از جنس چدن خاکستری و یا چدن داکتیل است. اما برای استفاده در صنایع بهداشتی و یا محیطهای همیشه مرطوب و اسیدی از آلیاژهای استیل گرید ۳۰۴ یا ۳۱۶ نیز استفاده میشود. طراحی محفظه به شکل دو شاخه و کشویی است که امکان تنظیم موقعیت یاتاقان روی ریل یا شاسی را فراهم میکند. همچنین این محفظه دارای شکافهای جانبی بلندی است که برای پیچ و مهره کردن یاتاقان با امکان جابجایی به سمت جلو و عقب کارایی دارند. از این شکافهای جانبی برای تنظیم کشش تسمه، زنجیر و یا شفت در سیستمهای مکانیکی استفاده میکنند.
بلبرینگ UC خود تنظیم
در داخل Housing یاتاقان UCT یک بلبرینگ خود تنظیم کروی قرار دارد. رینگ خارجی این بلبرینگ از نوع کروی است که باعث میشود تا به راحتی داخل هوزینگ اندکی چرخیده و توانایی خود تنظیمی خطای ناهمترازی محور را داشته باشد. رینگ داخلی این بلبرینگ یک سوراخ کاملاً صاف و استوانهای دارد تا شفت به راحتی داخل آن قرار بگیرند. اما برای قفل کردن شفت داخل رینگ از دو پیچ مغزی استفاده شده است. بلبرینگ کروی UC داخل هوزینگ این یاتاقانها قادر است تا ناهمترازی محورها را به مقدار حداکثر 2.5 درجه جبران کند.
تکنیک روانکاری در یاتاقان UCT
یاتاقانهای UCT به روانکاری دائمی نیاز دارند و تمام آنها را با استفاده از مجراهای گریس خور (Grease Nipple) طراحی میکنند. این سیستم روانکاری به شکلی ساخته شده که گریس را از طریق محفظه به اطراف فضای بلبرینگ داخلی یاتاقان هدایت میکند. بلبرینگ نیز دارای درپوشها یا کاسه نمدهای محافظ است تا از ورود هر نوع گرد و غبار یا رطوبت جلوگیری شود.
ویژگی های تحمل بار یاتاقان UCT
یاتاقانهای UCT برای تحمل انواع بارها طراحی شدهاند اما تمرکز اصلی آنها برای تحمل بارهای شعاعی سنگین است. با در نظر گرفتن قابلیتهای فنی توانایی تحمل بار این یاتاقانها را بررسی میکنیم:
قابلیت تحمل بار شعاعی
یاتاقانهای UCT از ظرفیت بالایی برای تحمل بارهای شعاعی سنگین برخوردار هستند. این یاتاقانها به شکلی طراحی شدهاند تا سطح تماس بالایی بین ساچمهها و رینگها برقرار شده و همچنین تعداد ساچمههای بیشتری در مقایسه با دیگر انواع یاتاقانها دارند. لذا به راحتی میتوانند بارهای شعاعی سنگین را در مدت زمان طولانی و یا پیدرپی تحمل کنند.
اما مهمترین نکته فنی، قابلیت عالی توزیع بار در این یاتاقانها است. زیرا طراحی رینگ بیرونی کروی بلبرینگ و تطابق آن با حفره کروی داخل هوزینگ امکان جابهجایی جزئی و جبران ناهمترازی محوری را فراهم میکند. این ویژگی باعث میشود که یاتاقان UCT حتی در شرایطی که شفت کاملاً همراستا نیست، بار را به طور یکنواخت روی تمام ساچمههای خود توزیع کرده و از تمرکز تنش جلوگیری کند.
قابلیت تحمل بار محوری
یاتاقان UCT ظرفیت متوسطی برای تحمل بارهای محوری خالص دارد. در این یاتاقانها تماماً از بلبرینگهای UC استفاده میشود که در درجه اول برای بارهای شعاعی مناسب هستند. با این حال به شکل محدود قابلیت تحمل بارهای محوری در راستای شفت را دارند. در هر صورت ظرفیت تحمل بار محوری این یاتاقانها در مقایسه با تحمل بار شعاعی آنها کمتر است. لذا اعمال بیش از حد بارهای محوری میتواند زمینهساز کاهش عمر یاتاقان و خرابی زودرس شود.
نکته هایی برای افزایش ظرفیت باربری یاتاقان UCT
در هر صورت یاتاقانهای UCT برای تحمل بارهای شعاعی عالی هستند و در عین حال به شکل محدود توانایی اعمال بارهای ترکیبی را دارند. اما با رعایت چند نکته فنی قادر هستید که ظرفیت باربری این یاتاقانها را به مقدار قابل توجهی افزایش دهید:
- استفاده از یاتاقانهای بزرگتر با قطر داخلی بیشتر
- به کارگیری یاتاقان با بدنه چدن داکتیل و یا استیل ۳۱۶
- استفاده از این یاتاقانها برای سیستمهای مکانیکی سرعت پایین
- روانکاری مناسب با گریس استاندارد و در بازه تعیین شده برای حفظ ظرفیت باربری یاتاقان
- جلوگیری از نصب یاتاقان در سیستمهای ارتعاشی و یا بدنههای لرزشی
- نصب صحیح خصوصاً همتراز کردن محورها برای افزایش ظرفیت باربری
مزایای استفاده از یاتاقان UCT
نصب آسان و سریع به لطف طراحی کشویی هوزینگ با قابلیت تنظیم موقعیت روی ریل ویژگی های کلیدی است که این یاتاقانها را برای استفاده در طراحی بسیاری از سیستمهای مکانیکی مناسب کرده است. البته به کارگیری یاتاقانهای UCT مزایای قابل توجه دیگری نیز دارد:
- طراحی حفره داخلی هوزینگ به شکل کروی با قابلیت جبران خطای ناهمترازی محورها
- امکان اصلاح زاویه محور و جلوگیری از تنش در یاتاقان و شفت
- تأثیرگذار در کاهش لرزش سیستم و افزایش عمر مفید تجهیزات حساس مکانیکی
- مقاومت بالا در برابر بارهای شعاعی، بارهای ضربهای و ارتعاشی
- دارای سیستم روانکاری داخلی گریس خور با عملکرد ساده
- کاربردهای گسترده در انواع صنایع کشاورزی، معدنی و…
- نصب ساده و سریع تجهیزات بدون نیاز به همترازی دقیق و پیچیده محور با یاتاقان
کاربردهای یاتاقان UCT
انواع یاتاقان UCT به دلیل ویژگیهای منحصر به فرد مانند نصب آسان، قابلیت خود تنظیمی و مقاومت بالا برای استفاده در طیف گستردهای از صنایع مورد استفاده قرار میگیرند. بیشترین موارد کاربرد این یاتاقانها به قرار زیر هستند:
صنایع کشاورزی
در صنایع کشاورزی و برای طراحی قسمتهای مختلف دوار انواع ماشینآلات کمباین و یا دروگرها که دائماً در معرض گرد و غبار، رطوبت و یا ضربه هستند از این نوع یاتاقانها استفاده میکنند. همچنین مدلهای مختلف UCT برای طراحی نوار نقالههای حمل مواد مانند کود یا غلات و همچنین ماشینآلات سنگین آمادهسازی خاک از قبیل گاوآهن و… کارایی دارد.
طراحی نوار نقالههای صنعتی
یاتاقان UCT از بهترین یاتاقانها برای طراحی انواع نقالههای سنگین معدنی مانند نقالههای سنگ شکن و یا ساخت نقالههای بارگیری هستند. نصب روی ریل با قابلیت تنظیم سفتی زنجیر و یا سفتی تسمه مهمترین ویژگی این یاتاقانها برای طراحی انواع نوار نقالهها است.
صنایع فولادی
در صنایع فولادی که انواع تجهیزات سنگین با تحمل بارهای شعاعی زیاد از قبیل دستگاههای نورد و یا کورههای گردان و… فعالیت میکنند، استفاده از یاتاقانهای قابل تنظیم UCT کاربردی گسترده دارند.
صنایع غذایی و آشامیدنی
از یاتاقان UCT برای طراحی ماشینآلات بستهبندی، نوار نقاله در خطوط تولید کارخانهای، ساخت انواع مخلوطکن و همزنها استفاده میشود. البته در این نوع صنایع به یاتاقانهای خاص با هوزینگ استیل و قابلیتهای بهداشتی نیاز دارید.
طراحی سیستمهای تهویه و انواع فن
این یاتاقانها با قابلیت جبران ناهمترازی و امکان تنظیم تسمه به همراه تحمل لرزشهای شدید از جمله بهترینها برای طراحی بخش دوار انواع فنهای صنعتی بزرگ، فنهای سانتریفیوژی، ایر واشرها و... هستند.
علاوه بر این موارد از انواع یاتاقان UCT در کاربردهای گستردهتری مانند ساخت بتونیرها، بالابرها، ارهها و ماشینآلات چوببری و برخی الکتروموتورهای خاص نیز استفاده میکنند. به طور کلی هر جا که نیاز به یک راهحل یاتاقان بندی قابل اعتماد با قابلیت نصب در شرایط ناهمراستایی جزئی بین شفت و بدنه وجود داشته باشد، یاتاقانهای UCT یک گزینه عالی و کاربردی و در عین حال مطمئن هستند.
اهمیت یاتاقان UCT برای تنظیم تسمه یا زنجیر
هوزینگ یاتاقانهای UCT به شکل ریلی طراحی شده تا به عنوان مکانیزم تنظیم کشش برای نصب تسمهها و یا زنجیرها کارایی داشته باشد. این یاتاقان روی شفت نصب شده و خود شفت به یک قرقره و یا چرخدنده متصل است که تسمه یا زنجیری را هدایت میکند.
هوزینگ یاتاقان UCT به جای نصب ثابت قابلیت نصب روی یک ریل یا شیار را دارد که امکان حرکت خطی (لغزشی) را به آن میدهد. با جابهجا کردن هوزینگ در راستای ریل میتوان موقعیت شفت و در نتیجه موقعیت قرقره یا چرخدنده را تغییر داد. این جابهجایی برای افزایش و یا کاهش کشش تسمه یا زنجیر هنگام تنظیم بخشهای مکانیکی کارایی گستردهای دارد. زیرا باعث میشود که:
- تنظیم کشش به سادگی و کاملاً کمهزینه انجام شود.
- امکان تنظیم دقیق کشش با جابهجایی هوزینگ روی ریل را فراهم میکند.
- در صورت کش آمدن تسمه یا زنجیر به راحتی میتوان مجدداً موقعیت یاتاقان را تنظیم کرد.
- با کشش مناسب میتوان از لرزش، جهش و یا هر نوع صدای اضافی زنجیر و تسمه جلوگیری کرد.
- برای افزایش عمر مفید تجهیزات حساس مکانیکی سودمند است.
نکته های نصب یاتاقان UCT
بدون تردید نمیتوان از اهمیت یاتاقانهای UCT برای نصب ساده و همچنین قابلیت عالی آن برای تنظیم کشش تسمه یا زنجیر صرف نظر کنیم. اما نکته کلیدی نصب اصولی این یاتاقانها در سیستمهای مختلف مکانیکی است. در هنگام نصب یاتاقان UCT رعایت چند نکته الزامی است:
- اطمینان حاصل کنید که شفت کاملاً تمیز، بدون خوردگی و دارای قطر مطابق با مشخصات فنی یاتاقان است.
- یاتاقان را روی شفت قرار داده و پیچهای مغزی روی رینگ داخلی را به شکل ضربدری سفت کنید.
- از مطابقت سوراخهای هوزینگ با سوراخهای پایه اطمینان داشته باشید.
- از جابهجایی یاتاقان روی ریل یا شیار برای تنظیم مناسب کشش زنجیر یا تسمه استفاده کنید.
- مطمئن شوید که هیچ تنش یا فشار اضافی روی یاتاقان در حالت ثابت وجود ندارد.
پرامترهای مهم خرید یاتاقان UCT
یاتاقانهای UCT میتوانند راهحل نهایی برای طراحی سیستمهای مختلف صنعتی باشند. زمانیکه همتراز کردن محورها بسیار سخت و حتی چالش برانگیز است و یا احتمال ناهمترازی محورها نیز وجود دارد، چارهای جز خرید یاتاقان UCT ندارید. با این حال هنگام خرید این یاتاقانها رعایت چند نکته الزامی است:
بررسی نوع کاربری و شرایط محیطی
اولین نکته بررسی نوع شرایط کاربری و الزامات محیطی است. یاتاقان با هوزینگ چدنی برای نصب و استفاده طولانی مدت در محیطهای عادی مناسب است. اما برای نصب در محیطهای خورنده و یا مرطوب بهتر است که یاتاقانهایی با پوششهای محافظ خاص مانند هوزینگ از جنس استیل تهیه کنید. همچنین کیفیت درزگیر یاتاقان برای استفاده در محیطهای پر از گرد و غبار را بررسی نمایید.
ارزیابی ابعاد و مشخصات فنی
قطر داخلی یاتاقان و مطابقت آن با قطر شفت مورد نظر مهمترین فاکتور ابعادی برای انتخاب و خرید یاتاقان UCT است. همچنین مطمئن شوید که ابعاد خارجی هوزینگ با فضای موجود برای نصب و سوراخهای پایه دستگاه مطابقت دارد.
برسی نوع بلبرینگ داخلی
یاتاقانهای UCT معمولاً با بلبرینگهای خود تنظیم عرضه میشوند که قابلیت تحمل ناهمراستایی جزئی را دارند. اما در صورت نیاز به تحمل بارهای بسیار سنگین یا بارهای سرعت بالا حتماً مشخصات فنی بلبرینگ داخلی یاتاقان از قبیل کلاس دقت و ظرفیت بار استاتیکی و دینامیکی را بررسی کنید.
شرایط روانکاری
ارزیابی نوع روانکاری از دیگر نکات کلیدی هنگام انتخاب و خرید یاتاقان UCT هستند. برخی از این یاتاقانها با گیریس پر شده و عرضه میشوند و برخی دیگر نیاز به گیریسکاری دورهای از طریق درپوش گیریس خور دارند. همچنین لازم است تا اطلاعات حیاتی مانند دفعات روانکاری براساس توصیههای سازنده، شرایط کاری و برنامه روانکاری را در نظر داشته باشید.
نحوه کد خوانی یاتاقان UCT
کدخوانی یاتاقانهای UCT براساس مجموعه هوزینگ و بلبرینگ خود تنظیم آنها انجام میشود. تفاوت اصلی یاتاقانهای متداول UCP و مدلهای ریلی UCT در همان قابلیت تنظیم موقعیت است. ساختار کلی کد خوانی مدلهای UCT با درج ۳ یا ۴ عدد در کنار عبارت UCT انجام میشود. این کد را به قرار زیر بررسی میکنیم.
- عبارت UC: این عبارت نشان دهنده بلبرینگ شیار عمیق خود تنظیم داخل یاتاقان است.
- حرف T: حرف T در کد برای نشان دادن نوع هوزینگ کارایی دارد. این هوزینگها دارای شیار با سوراخهایی هستند که اجازه لغزش خطی هوزینگ برای تنظیم تسمه یا زنجیر را فراهم میکند.
- عدد سه یا چهار رقمی: این بخش نیز نشان دهنده ابعاد یاتاقان و معرفی اندازه قطر داخلی بلبرینگ است. قطر داخلی بلبرینگ یاتاقان UCT با استفاده از دو رقم آخر کد و به واحد میلیمتر معرفی میشود. به عنوان مثال یاتاقان با کد UCT210 دارای بلبرینگ داخلی با قطر ۲۰ میلیمتری است.
برندهای برتر تولید کننده یاتاقان UCT
جستجوی برای یاتاقان مرغوب با کارایی عالی مناسب پروژه شما خیلی سخت نیست. کافی است برندهای اصلی تولید کننده این نوع یاتاقان را بشناسید. البته متأسفانه محصولات فیک و تقلبی مشابه برندهای اصلی در بازار عرضه شده که بسیاری از مهندسین را به اشتباه میاندازد.
لذا توصیه میکنیم که این یاتاقانهای خاص و بسیار کاربردی را از فروشگاههای معتبر و با تضمین اصالت کالا تهیه کنید. فروشگاه اینترنتی پیکاتک از جمله مراکز تخصصی فنی و مهندسی است که این یاتاقانها را با تضمین اصالت کالا عرضه میکند. بهترین برندهای تولید کننده یاتاقانهای UCT به قرار زیر هستند:
- برند SKF ساخت سوئد
- برند NSK ساخت ژاپن
- برند NTN ساخت ژاپن
- برند Koyo ساخت ژاپن
- برند Uiwin ساخت چین
- برند FAG ساخت آلمان
قیمت یاتاقان UCT
برند تولید کننده اصلیترین فاکتور تعیین کننده قیمت یاتاقان UCT است. در بازار کنونی ایران محصولات عرضه شده برندهای جهانی از جمله FAG، SKF و NSK به مراتب گرانتر از دیگر محصولات بازار هستند. همچنین معمولاً مدلهای فیک و تقلبی با قیمت بسیار کمتر از نمونههای اصلی و اورجینال فروخته میشوند.
در نظر داشته باشید که سایز یاتاقان، متریال هوزینگ و نوع بلبرینگ نیز در اینباره نقش دارند. جهت بررسی قیمت یاتاقان UCT و مشاورهی فنی برای انتخاب مدل مناسب پروژه به همراه تضمین اصالت کالا میتوانید از خدمات فروشگاه اینترنتی پیکاتک استفاده کنید. کارشناسان فروش پیکاتک به شما کمک میکنند تا محصول اورجینال و کاملاً مطابق شرایط پروژههایتان را در مدت زمان کوتاه و تحویل فوری در سراسر ایران تهیه کنید.
