خرید انگل ولو

فروش انواع انگل ولو های خارجی مطرح بازار با قیمت مناسب و ارسال سریع به سراسر کشور در فروشگاه ابزار دقیق پیکاتک. علاقه مندان به خرید انواع انگل ولو میتوانند جهت کسب اطلاع از مشخصات فنی و یا استعلام قیمت انگل ولو با کارشناسان فروش ما تماس بگیرند.

آشنایی با انگل ولو

لینک های مفید: انواع شیرهای کنترلی

انگل ولو (Angle Valve) یا شیر زاویه ای یکی از انواع شیرهای کنترل می باشد که قسمت استم و پلاگ معمولا عمود بر مسیر جریان سیال نیست یا به عبارتی دیگر سیال با یک زاویه وارد شیر شده و با یک تغییر زاویه از آن خارج شود.

شکل انگل ولوها به صورت y  بوده و ویژگی آنها ایجاد کمترین افت فشار و بیشترین ضریب جریان است که باعث شده در کنترل جریان‌هایی که نیاز است تا ولو در مدت زمانی بیشتر از معمول باز باشد مورد استفاده قرار گیرد.

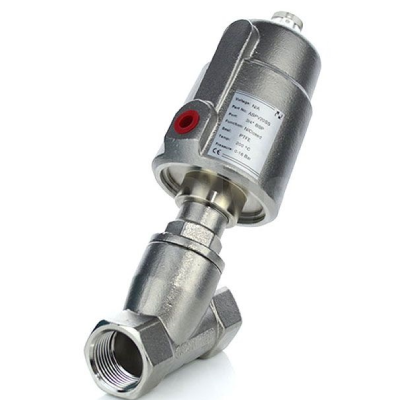

آشنایی با انگل ولو


از آنجا که نشیمنگاه تحت یک زاویه قرار دارد ، در موقعیت باز از حداقل عبور جریان جلوگیری می شود که همین امر منجر به یک سرعت جریان عالی و افت فشار پایین می گردد.
کاربردهای شیر زاویه ای کاربردهای معمولی عبارتند از: تجهیزات خشک کردن هوا، اتوکلاوها، تجهیزات بطری خنک کننده، تجهیزات توزیع، مخلوط کردن رنگ، گاز، اختلاط جوهر مایعات، مخلوط کردن رنگ، مدیریت آلودگی، پیش گرمایش، کنترل فرایند توزیع بخار، ضدعفونی کننده ها، تجهیزات نساجی



لینک های مفید: قیمت کنترل ولو



انگل ولو چیست؟

انگل ولو(Angle Valve) یا شیر زاویه ای یکی از انواع شیرهای کنترل میباشد که قسمت استم و پلاگ معمولا عمود بر مسیر جریان سیال نیست یا به عبارتی دیگر سیال با یک زاویه کمتر از ۹۰ درجه وارد شیر شده و دوباره با یک تغییر زاویه کمتر از ۹۰ درجه از آن خارج شود. شکل انگل ولوها به صورت y  بوده و ویژگی آنها ایجاد کمترین افت فشار و بیشترین ضریب جریان است که باعث شده در کنترل جریان‌هایی که نیاز است تا ولو در مدت زمانی بیشتر از معمول باز باشد مورد استفاده قرار گیرد.

مشخصات فنی انگل ولو

 انگل ولو معمولآ دارای پیستون برای جابجایی استم و پلاگ  میباشد و با عملگر نیوماتیکی و تامین آن توسط هوای ابزلر دقیق میتوان این نوع ولو را کنترل کرد. انگل ولو ها بدلیل ایجاد افت فشار و قیمت مقرون بصرفه تر جایگزین های بسیار مناسبی برای انواع شیر توپی ها هستند. همچنین انگل ولو برای کاربردهایی که سیال دارای ویسکزیته خیلی زیاد(غلظت بالا) یا دارای ذرات جامد و کثیف باشد میتواند یکی از بهترین گزینه های انتخابی قرار بگیرد.

عملگر نیوماتیکی انگل ها یا بصورت فنر برگشتی و یا بدون فنر تولید میشود. در نوع فنر برگشتی از یک فنر در پشت پیستون استفاده میشود که در صورت قطع شدن فشار هوای ابزار دقیق این فنر به حالت آزاد خود برگشته و شیر NO را به NC یا بالعکس تبدیل خواهد کرد. ولی در عملگرهای نیوماتیکی که هیچگونه فنری ندارند و به عملگرهای Double Acting معروف هستند، باز و بسته شدن ولو و حرکت پلاگ ولو روی نشیمنگاه صرفآ توسط فشار هوا انجام میشود و در آنها از فنر برای تغییر وضعیت ولو خبری نیست.

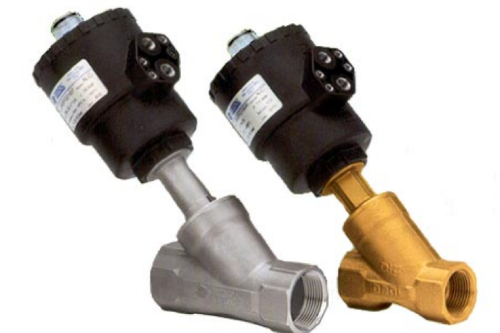

انگل ولو

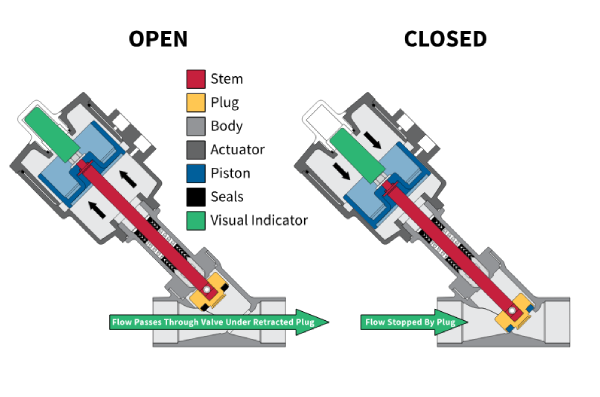

در شکل فوق شماتیک داخلی یک انگل ولو را ملاحظه میکنید که در آن یک انگل ولو با عملگر پنوماتیکی نمایش داده شده است.

انواع انگل ولو

انگل ولو ها در انواع مختلفی تولید میشوند و طبقه بندی آها بر اساس عملگر، جنس بدنه و یا نوع اتصال آنها متفاوت میباشد. این شیرها با بدنه های استنلس استیل، فولادی، برنزی و برنجی و عملگرهای استیل یا حتی پلاستیکی تولید میشوند که هر یک با توجه به شرایط میحیطی، شرایط فرآیندی و نوع سیال کاربردهای متفاوتی نیز خواهند داشت.

انگل ولو دنده ای(پیچی):

نوع اتصال در این مدل، با رزوه های از داخل می باشد و با جنس های مختلف تولید می شود.



انواع انگل ولو



انگل ولو فلنجی:

نوع اتصال این نوع ولو، مطابق کلاس فلنج ها یا PN می باشد و برای اتصال به فلنج مطابق استاندارد ASME B16.5 یا  DIN تولید میگردد.

 شکل زیر یک انگل ولو(شیر زاویه ای) پنوماتیکی بدنه استیل و اتصال فلنجی را نمایش داده است.

انگل ولو فلنجی




انگل ولو پنوماتیک:

این محصول، دارای یک عملگر پنوماتیک می باشد که با نیروی پنوماتیک اعمال شده توسط فشار هوای ابزار دقیق و تبدیل آن به یک حرکت مکانیکی، پیستون یا استم با حرکت خطی در مسیر عمود به نشیمنگاه، پلاگ را در مسیر سیال بسته یا باز می کند. جنس بدنه عملگر ها یا پلاستیک و یا استیل می باشد.

انگل ولو دستی:

این شیر، به وسیله اپراتور و باز طریق چرخاندن فلکه استم حرکت خطی می کند.



انگل ولو پنوماتیک



انگل ولو استیل:

شیر زاویه ای استیل از لحاظ عملکرد مشابه حالت های قبل می باشد ولی از لحاظ جنس بدنه با گرید های مختلف استیل ۳۰۴,۳۱۶,۳۱۶L تولید می گردد و برای سیال های با دما و فشار بالا، سیالات اسیدی یا سیال هایی که خورندگی بالایی دارند مورد استفاده قرار می گیرند.

انگل ولو فولادی:

عملکرد و بدنه این شیرها از لحاظ جنس بدنه، فولادی با گرید های A105 و A216 WCB با عملگر پنوماتیک و دستی تولید می گردد.

انگل ولو برنزی:

جنس بدنه این مدل برنز بوده و معمولا برای آب دریا(سیال آب شور) که خوردگی مخصوص به خود را دارد استفاده می شود؛ در این محصول، هم به طور اتوماتیک و هم به روش دستی می توان مسیر سیال را قطع و وصل کرد.
