شیر پروانه ای

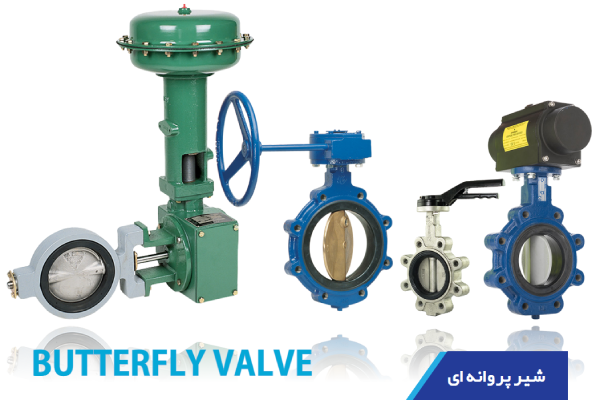

شیر پروانه ای چیست؟

شیر پروانه ای یا باترفلای ولو (Butterfly Valve) یکی از پرکاربردترین و محبوب ترین شیرآلات صنعتی و پایپینگ محسوب می شود که جهت قطع و وصل یا کنترل جریان سیالات در صنایع مختلف مورد استفاده قرار می گیرد. نامگذاری این شیر از نحوه عملکرد دیسک داخلی آن برگرفته شده است؛ چرا که دیسک مانند بال‌ های پروانه می‌ چرخد و مسیر جریان را باز یا بسته می‌ کند.

شیر پروانه ای مانند شیر توپی یکی از انواع شیرآلات ربع گرد با حرکت مجرابند یا دیسک به صورت چرخشی است که با چرخش 90 درچه ای دیسک آن، شیر به طور کامل باز یا بسته می شود. این ساختار ساده باعث شده که سرعت عملکرد این شیر بسیار بالا باشد و نسبت به انواع دیگر شیرآلات، فضای نصب کمتری اشغال کند و وزن آن پایین‌ تر باشد. نکته مهم دیگر، هزینه پایین‌ تر این شیر در فرآیند خرید، نصب و نگهداری است.

هدف از این مقاله راهنمایی خرید شیر پروانه ای از طریق آشنایی با عملکرد و بررسی مشخصات فنی، انواع، مزایا و عوامل موثر بر قیمت این شیرآلات است.

باترفلای ولوها در سایزهای مختلف (معمولاً از 1 تا 24 اینچ) و با انواع عملگر از جمله دستی (اهرم یا دسته)، گیربکسی، بادی و برقی تولید می‌ شوند. با نصب اکچویتور پنوماتیک و یا برقی روی این شیرها، امکان کنترل خودکار جریان در فرآیندهای صنعتی فراهم می‌ شود.

یکی از مهم‌ ترین فاکتورها در انتخاب شیر پروانه‌ای، انتخاب صحیح جنس دیسک و لاینر بر اساس نوع سیال و شرایط فرآیندی است. استفاده از متریال نامناسب می‌ تواند منجر به نشتی، خوردگی و آسیب به شیر شود. در فروشگاه تخصصی پیکاتک، شیرهای پروانه‌ای در متریال‌ های مختلف (برای فشار، دما و نوع سیال متنوع) و با اتصال فلنجی، ویفری یا لاگ موجود است.

بدنه این شیرها در متریال‌ هایی مثل چدن، فولاد کربنی، استیل ضدزنگ، آلیاژهای خاص و حتی مواد پلیمری و پلاستیکی تولید می‌ شود. دیسک شیر معمولاً از فولاد ضد زنگ 316، انواع مونل و اینکونل یا دیسک‌ های پلیمری مخصوص برای سیالات خورنده و اسیدی ساخته می‌ شود. لاینر یا سیت نیز می‌ تواند از جنس فلزی (برای دما و فشار بالا) یا غیرفلزی مانند EPDM، NBR، PTFE و آلیاژهای لاستیکی انتخاب شود.

شما می توانید با خرید اکچویتور و نصب آن بر روی شیر پروانه ای، علاوه بر قطع و وصل، برای کنترل و تنظیم جریان سیال نیز از آن استفاده کنید. گسترده‌ ترین کاربردهای این نوع از شیرآلات در صنایع نفت و گاز، پتروشیمی، نیروگاهی، آب و فاضلاب، معدن و صنایع غذایی است.

ویدیو جامع معرفی انواع شیرهای پروانه ای

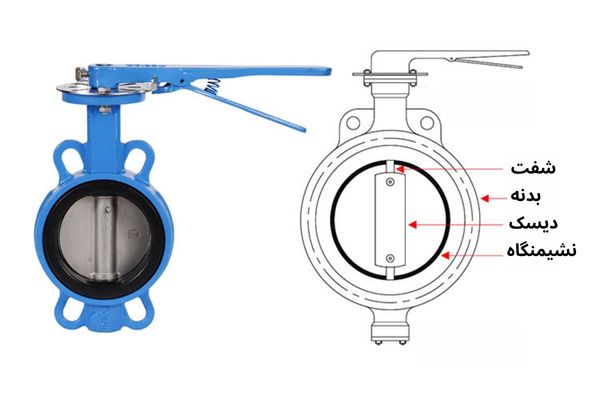

اجزای شیر پروانه ای

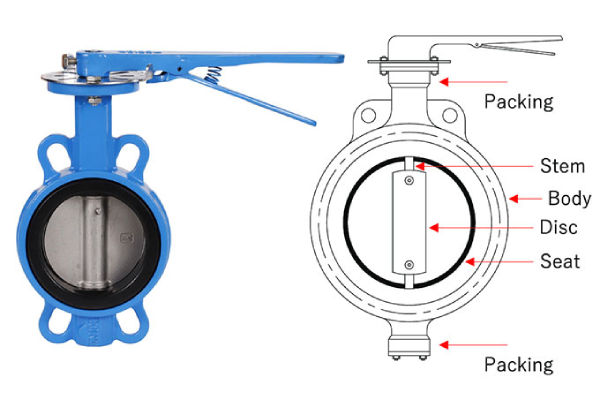

یک شیر پروانه‌ای از چند بخش اصلی تشکیل شده است که هر کدام نقش مهمی در عملکرد، آب‌ بندی و کارایی شیر ایفا می‌ کنند. آشنایی با این اجزا، به انتخاب صحیح‌ تر شیر و افزایش طول عمر و عملکرد آن کمک می‌ کند:

•  بدنه (Body)

بدنه شیر پروانه‌ای چهارچوب اصلی شیر را تشکیل می‌ دهد که همه بخش‌ ها روی آن سوار می‌ شوند. بدنه معمولاً به گونه‌ای طراحی شده که در میان دو فلنج لوله یا به صورت ویفری (wafer)، لاگ (lug) یا فلنجی قرار گیرد. جنس بدنه بسته به نوع کاربرد و شرایط سیال می‌ تواند از چدن، فولاد کربنی، استیل ضد زنگ، آلیاژهای خاص یا مواد پلیمری باشد.

• دیسک (Disk)

دیسک یا مجرابند، قطعه متحرکی است که وظیفه باز و بسته کردن مسیر سیال را دارد و قلب عملکرد شیر پروانه‌ای محسوب می‌شود. با گردش 90 درجه دیسک حول محور شفت، مسیر عبور سیال باز یا بسته می‌ شود. متریال دیسک بسته به نوع سیال (آب، اسید، گاز و …) و شرایط خورندگی یا دمایی از جنس فولاد ضدزنگ (Stainless Steel)، آلیاژهای مونل و اینکونل، چدن یا حتی پلاستیک‌ های مهندسی ساخته می‌ شود.

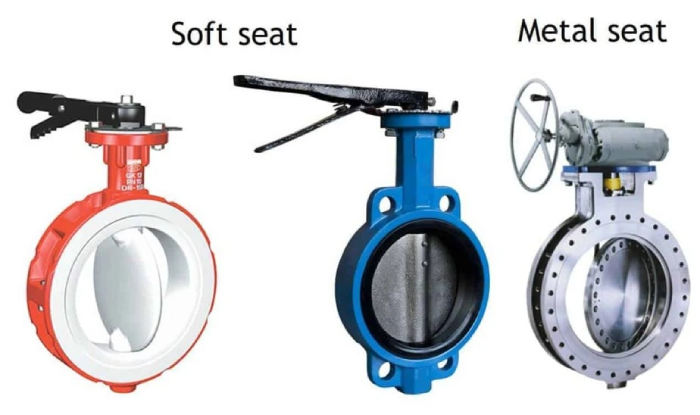

• نشیمنگاه (Seat)

نشیمنگاه یا لاینر بخشی است که دیسک در هنگام بسته‌ شدن بر روی آن می‌ نشیند و عمل آب‌ بندی را انجام می‌ دهد. هدف اصلی نشیمنگاه، جلوگیری از نشتی و حفظ فشار داخل لوله است. نشیمنگاه می‌ تواند به صورت فلزی یا غیر فلزی (لاستیکی، PTFE، EPDM، NBR و …) تولید شود. نوع و کیفیت این قسمت تاثیر بسیار زیادی بر روی کلاس نشتی و ماندگاری شیر دارد.

• شفت (Stem)

شفت، محور چرخشی شیر است که دیسک را به عملگر متصل می‌ کند. این قطعه نیروی لازم برای چرخش دیسک را از عملگر به دیسک منتقل می‌ کند.

جنس استم معمولاً از فولاد ضد زنگ، فولاد کربنی یا آلیاژهای مقاوم به خوردگی ساخته می‌ شود تا در تحمل فشار، گشتاور و شرایط خورنده مقاوم باشد. آب‌ بندی مناسب اطراف شفت (بوش یا پکینگ) برای جلوگیری از نشتی، اهمیت ویژه‌ای دارد.

• عملگر (Actuator)

عملگر وظیفه تأمین نیروی لازم برای باز و بسته کردن شیر را برعهده دارد و متناسب با نیاز کاربردی، می‌ تواند به صورت دستی (اهرم یا گیربکس)، پنوماتیک، یا برقی (الکتریکی/موتوری) باشد.

در شیرهای بزرگ صنعتی یا خطوط اتوماسیون، استفاده از عملگر پنوماتیک یا برقی همراه با تجهیزات جانبی مانند پوزیشنر، سوئیچ و غیره رایج است تا عملکرد سریع، دقیق و قابل کنترل فراهم شود.

کاربرد شیر پروانه ای

شیر پروانه ای به دلیل طراحی ساده، وزن کم، عملکرد سریع و قیمت مناسب، در بسیاری از خطوط انتقال سیالات استفاده می‌ شود. این شیر برای قطع و وصل جریان و در برخی موارد برای کنترل میزان عبور سیال کاربرد دارد و در صنایع مختلف یکی از گزینه ‌های پرمصرف محسوب می ‌شود.

• استفاده در سیستم‌های آب و فاضلاب: شیر پروانه ای در شبکه‌ های انتقال آب، تصفیه‌ خانه ‌ها، ایستگاه‌های پمپاژ و خطوط فاضلاب برای کنترل جریان و قطع و وصل مسیر سیال کاربرد زیادی دارد.
• کاربرد در تأسیسات ساختمانی: در موتورخانه ‌ها، سیستم‌ های سرمایش و گرمایش، تهویه مطبوع و خطوط لوله ساختمان ‌ها از شیر پروانه ای برای مدیریت جریان آب سرد، آب گرم و سیالات تأسیساتی استفاده می‌ شود.
• استفاده در صنایع نفت، گاز و پتروشیمی: در برخی خطوط فرآیندی، انتقال مواد و سیستم ‌های کمکی، شیر پروانه ای به دلیل باز و بسته شدن سریع و اشغال فضای کم مورد استفاده قرار می ‌گیرد.
• کاربرد در صنایع غذایی و دارویی: مدل ‌های استیل و بهداشتی شیر پروانه ای در خطوط تولید مواد غذایی، نوشیدنی، لبنیات و دارو استفاده می ‌شوند؛ زیرا مقاومت خوبی در برابر خوردگی دارند و به راحتی تمیز می ‌شوند.
• استفاده در نیروگاه‌ها و صنایع بزرگ: در نیروگاه‌ها، کارخانه‌ ها و واحدهای صنعتی، شیر پروانه ای برای کنترل جریان آب، بخار، هوا و سایر سیالات صنعتی به کار می ‌رود.
• کاربرد در سیستم ‌های آتش‌نشانی: شیر پروانه ای در برخی خطوط آتش ‌نشانی و سیستم‌ های اطفای حریق برای قطع و وصل سریع جریان آب استفاده می ‌شود و به دلیل عملکرد آسان، گزینه‌ ای کاربردی در این بخش است.
• استفاده در خطوط انتقال هوا و گاز: این شیر در سیستم‌های تهویه، کانال‌ های هوا، خطوط انتقال گازهای غیرخورنده و تجهیزات صنعتی برای تنظیم یا مسدود کردن جریان کاربرد دارد.
• کاربرد در کشاورزی و آبیاری: در سیستم‌ های آبیاری تحت فشار، خطوط انتقال آب کشاورزی و ایستگاه‌ های پمپاژ، شیر پروانه ای به دلیل نصب آسان و هزینه مناسب، انتخابی رایج است.

به طور کلی، کاربرد شیر پروانه ای بیشتر در جاهایی است که نیاز به کنترل سریع جریان، نصب آسان، اشغال فضای کم و هزینه اقتصادی وجود دارد.

عملکرد شیر پروانه ای

شیر پروانه‌ ای از یک دیسک دایره‌ای شکل تشکیل شده که وظیفه قطع و وصل یا تنظیم جریان سیال را بر عهده دارد. این دیسک بر روی یک شفت مرکزی نصب شده و با کمک عملگر (اکچویتور)، حول محور خود حرکت می‌ کند. سایز دیسک معمولاً تقریباً برابر با قطر داخلی لوله است تا هنگام بسته شدن، مسیر عبور سیال را به‌طور کامل مسدود کند.

هنگامی که عملگر شیر فعال می‌ شود، دیسک به صورت ربع‌ گرد (90 درجه) می‌ چرخد. زمانی که دیسک در حالت عمود بر جریان قرار می‌ گیرد، شیر در حالت کاملاً بسته است و عبور سیال به طور کامل قطع می‌ شود. برعکس، زمانی که دیسک موازی با مسیر جریان قرار گیرد، شیر به طور کامل باز است و جریان سیال با کمترین مقاومت عبور می‌ کند.

این ساختار باعث می‌ شود عمل باز و بسته کردن شیر پروانه‌ای بسیار سریع و آسان انجام شود. به همین دلیل، این شیر یکی از گزینه‌ های بسیار مناسب برای کاربردهایی است که نیازمند قطع و وصل سریع یا کنترل سریع جریان هستند. مشابه شیر توپی (Ball Valve)، این شیر با یک حرکت سریع ربع‌گرد باز یا بسته می‌ شود.

از جمله ویژگی‌ های عملکردی مهم شیر پروانه‌ای میتوان به قابلیت عبور سیال در هر دو جهت (Bi-Directional) اشاره کرد؛ یعنی شیر پروانه‌ای محدودیتی جهت ورود یا خروج سیال از هر دو سمت ندارد. این ویژگی کاربرد آن را در بسیاری از فرآیندهای صنعتی، خطوط انتقال و سیستم‌ های کنترلی افزایش می‌ دهد.

انواع شیر پروانه ای

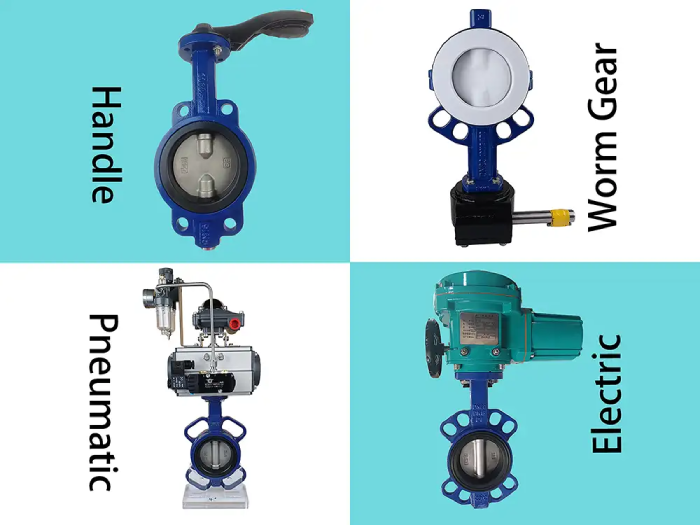

انتخاب نوع اکچویتور یا عملگر، نقش مهمی در سرعت عملکرد، میزان گشتاور، اتوماسیون خطوط و هزینه بهره‌ برداری خطوط لوله دارد. به طور کلی، چهار نوع اصلی از اکچویتور برای شیرهای پروانه‌ای تولید و قابل عرضه است که هرکدام مناسب شرایط و کاربرد خاصی هستند:

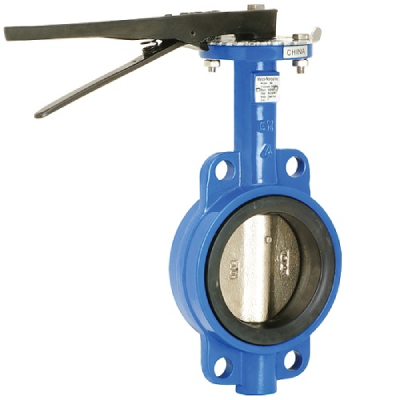

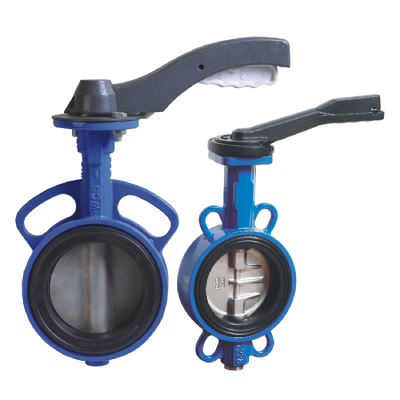

شیر پروانه‌ای دستی (اهرم‌ دار)

مدل‌ های دستی یا Lever Operated مخصوص سایزهای کوچک تا متوسط (معمولاً تا سایز ۸ اینچ) هستند. کنترل این نوع شیر توسط یک اهرم دستی صورت می‌ گیرد که اپراتور با فشار و چرخش اهرم، می‌ تواند زاویه دیسک را در موقعیت دلخواه تنظیم کند.

این مدل ساده، سبک و اقتصادی است و در پروژه‌هایی استفاده می‌ شود که باز و بسته شدن شیر به صورت مکرر و با سرعت بالا مورد نیاز نیست. در بازار این مدل‌ها به اهرمی یا کلاچ‌ دار نیز شناخته می‌ شوند.

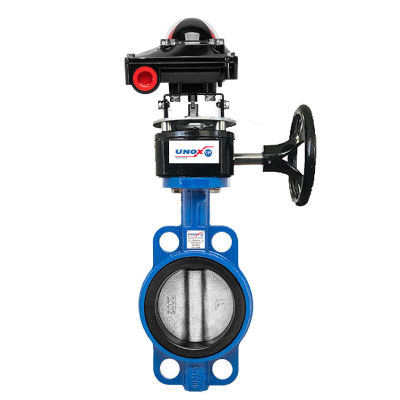

شیر پروانه‌ای گیربکسی

در سایزهای بزرگ‌ تر (معمولاً از ۸ اینچ به بالا)، باز و بسته کردن شیر با نیروی دست به دلیل نیاز به گشتاور بالا غیرممکن می‌ شود در این حالت، از شیر پروانه ای گیربکسی استفاده می‌ شود.

در این مدل، اپراتور با چرخاندن فلکه یا هندویل، نیروی چرخشی خود را از طریق یک مجموعه گیربکس به شفت و دیسک انتقال می‌ دهد و دیسک با قدرت و کنترل دقیق‌ تر حرکت می‌ کند. این اقدام باعث میشود اپراتور بدون صرف نیروی زیاد، حتی بزرگ‌ ترین شیرها را به راحتی باز و بسته کند.

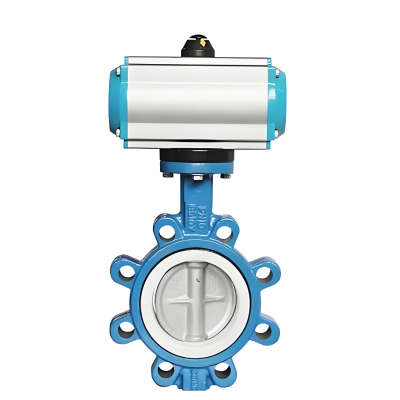

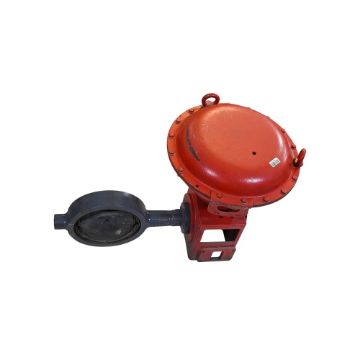

شیر پروانه‌ ای پنوماتیکی

یکی از محبوب‌ ترین و پرمصرف‌ ترین انواع اکچویتور برای شیر پروانه‌ای، عملگرهای پنوماتیکی هستند که با استفاده از هوای فشرده کار می‌ کنند. این مدل‌ ها به دلیل سرعت بالای عملکرد، دوام زیاد و قیمت اقتصادی (در صورت وجود کمپرسور هوا)، در اتوماسیون صنعتی بسیار پرکاربرد هستند.

با تامین هوای فشرده، اکچویتور پنوماتیک به صورت سریع و دقیق دیسک را باز یا بسته می‌ کند و امکان کنترل از راه‌ دور، در سیستم‌ های کنترل هوشمند را به آسانی فراهم می‌ سازد. شیر پروانه‌ای پنوماتیک عموماً در صنایع پتروشیمی، نیروگاه‌ ها و خطوط انتقال کاربرد بسیاری دارد.

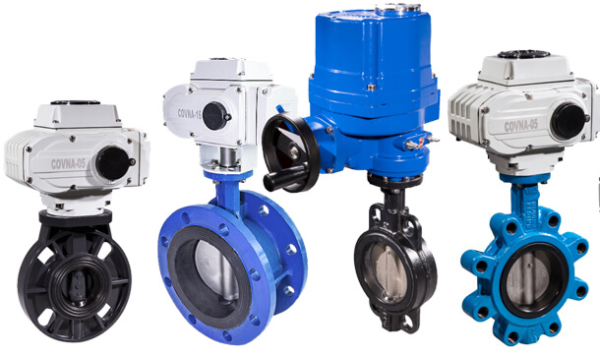

شیر پروانه‌ ای برقی

در خطوطی که نیاز به کنترل خودکار، بدون حضور اپراتور انسانی و بدون دستیابی به منابع هوای فشرده وجود دارد، از اکچویتور برقی یا الکتریکی استفاده می‌ شود.

در این نوع، نیروی برق برای چرخش شفت و دیسک به کار گرفته می‌ شود و با سیگنال کنترلی یا وارد کردن فرمان از اتاق کنترل، شیر به صورت اتوماتیک باز و بسته می‌ شود. شیر پروانه‌ای موتوری یا برقی نسبت به نوع پنوماتیک، سرعت باز و بسته شدن کمتری دارد اما دقت، ایمنی و قابلیت تنظیم عالی در اتوماسیون صنعتی را ارائه می‌ دهد.

هر یک از این عملگرها متناسب با شرایط پروژه، نوع سیال، سایز شیر و سطح اتوماسیون مورد نیاز انتخاب می‌ شوند. شما می‌ توانید برای دریافت مشاوره تخصصی، انتخاب مناسب‌ ترین عملگر برای شیر پروانه‌ای و استعلام قیمت به روز انواع اکچویتور، با کارشناسان فروش پیکاتک تماس بگیرید تا بهترین پیشنهاد را با تضمین کیفیت و گارانتی معتبر دریافت کنید.

انواع شیر پروانه ای بر اساس نوع اتصال

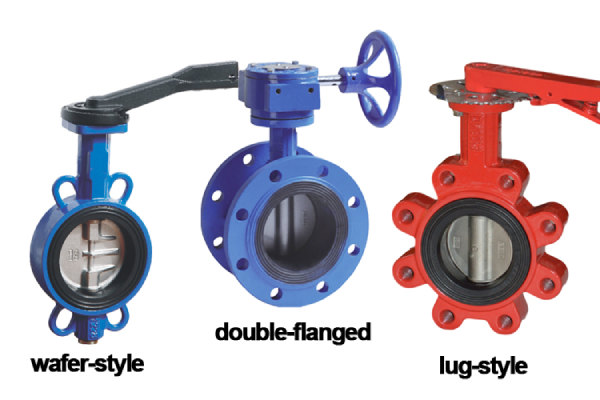

شیرهای پروانه ای بر اساس نوع اتصال فرآیندی به سه دسته فلنجی، ویفری و لاگ تقسیم بندی می شوند که در ادامه به شرح هر کدام می پردازیم:

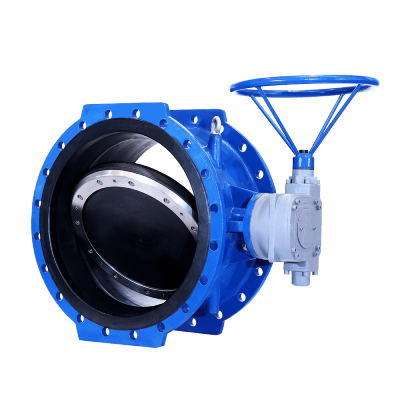

شیر پروانه‌ ای فلنجی

شیر پروانه‌ ای فلنجی از پرکاربردترین انواع شیرهای پروانه‌ای در صنایع مختلف به شمار می‌ رود. این نوع شیر به واسطه طراحی ویژه دارای دو فلنج مقاوم است که با پیچ و مهره به لوله‌ ها متصل می‌ شود. چنین ساختاری بالاترین سطح مهار را برای شیر فراهم می‌ آورد و مقاومت آن را در برابر لرزش‌ ها، ارتعاشات خط لوله و فشارهای جانبی به شکل قابل توجهی افزایش می‌ دهد.

ضخامت بدنه شیر پروانه‌ ای فلنج‌ دار ارتباط مستقیمی با کلاس فشار شیر دارد؛ هر چه فشار عملکرد خط بالاتر باشد، ضخامت بدنه شیر نیز بیشتر و استحکام آن بالاتر خواهد بود. این مدل عموماً در سایزهای بالاتر از ۸ اینچ و در سیستم‌ هایی که نیاز به اطمینان، ایمنی و مقاومت در برابر نشتی و لرزش وجود دارد، کاربرد فراوانی دارد. معمولاً شیرهای فلنج‌ دار با گیربکس یا اکچویتورهای اتوماتیک تولید و عرضه می‌ شوند و انتخاب ایده‌ آل برای خطوط انتقال سیال با فشار متوسط تا بالا هستند.

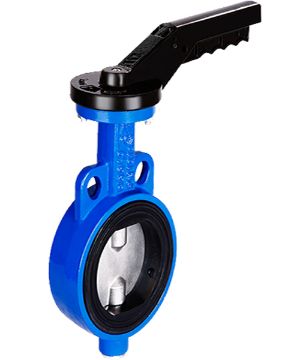

شیر پروانه‌ای ویفری

شیر پروانه ای ویفری به دلیل وزن سبک، سادگی نصب و هزینه پایین‌ تر، در بسیاری از تأسیسات و پروژه‌ ها، پرمصرف‌ ترین نوع شیر پروانه‌ ای محسوب می‌ شود. نصب این مدل بسیار ساده است، چرا که شیر مستقیم بین دو فلنج خط لوله قرار می‌ گیرد و تنها با چهار پیچ (دو بالا و دو پایین) فیکس می‌ شود.

شیر ویفری اغلب در سایزهای تا 12 اینچ و فشارهای پایین تا متوسط کاربرد دارد. نقطه آسیب‌ پذیر این مدل، سیت یا نشیمنگاه داخلی است که به دلیل تماس مستقیم با دیسک و سیال، با گذشت زمان ممکن است دچار فرسایش یا نیاز به تعویض گردد. این مدل جهت خطوطی که نیاز به باز و بسته شدن سریع، وزن پایین یا فضا و بودجه محدود دارند، گزینه بسیار مناسبی است ولی برای فشارهای بالا توصیه نمی‌ شود.

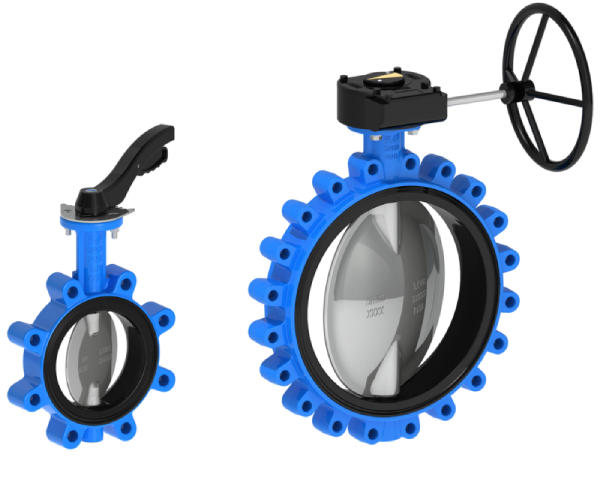

شیر پروانه‌ای لاگ

شیر پروانه‌ای لاگ از نظر ساختاری و ضخامت بدنه، مابین نوع ویفری و فلنج‌دار قرار می‌ گیرد. مشخصه بارز این نوع، داشتن چندین سوراخ (معمولاً بین 4 تا 20 سوراخ) پیرامون بدنه برای نصب است که امکان پیچ شدن هر سمت شیر به فلنج‌های جداگانه را فراهم می‌ کند. این ویژگی این امکان را می‌ دهد که حتی اگر یک طرف خط لوله نیاز به تعمیر یا جداسازی داشته باشد، شیر بتواند به عنوان یک انتهای خط (End-of-Line Service) مورد استفاده قرار گیرد.

شیر لاگ نسبت به مدل ویفری نقاط اتصال بیشتری داشته، از این رو برای فشارهای بالاتر و در مواقعی که نیاز به اتصال محکم‌ تر باشد، انتخاب مناسبی است. این مدل اغلب در خطوطی که نیاز به جداسازی بخشی از سیستم بدون توقف کل خط را دارند، کاربرد دارد.

جنس بدنه شیر پروانه ای

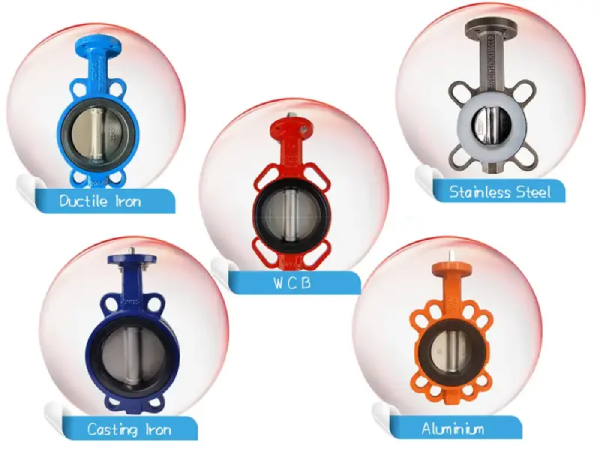

انتخاب متریال بدنه، دیسک و نشیمنگاه شیر پروانه‌ ای یکی از مهم‌ ترین بخش‌ های طراحی و خرید این محصول است و تاثیر زیادی در مقاومت، طول عمر و کاربری شیر خواهد داشت. هر متریال ویژگی‌ ها، مقاومت‌ های خاص و کاربرد منحصربه‌ فردی دارد. در ادامه مهم‌ ترین متریال‌ های شیر پروانه‌ای معرفی و مقایسه می شود:

شیر پروانه‌ای استیل

شیر پروانه‌ای استیل یا استنلس‌ استیل به دلیل مقاومت بسیار بالا در برابر خوردگی، زنگ زدگی، مواد شیمیایی و حرارت، انتخابی ایده‌ آل برای صنایع غذایی، دارویی، شیمیایی، نفت و گاز، و تصفیه آب و فاضلاب محسوب می‌ شود. اغلب از گریدهای مختلف استیل مانند SS316 و SS304 برای ساخت بدنه و دیسک این شیرها استفاده می‌ شود.

شیر پروانه‌ای فولادی

شیر پروانه‌ای فولادی با استفاده از آلیاژهای فولاد کربنی، گزینه‌ای بسیار مناسب برای کاربردهای صنعتی سنگین، خطوط انتقال نفت و گاز، پتروشیمی، نیروگاه و تاسیسات حرارتی است. استحکام مکانیکی عالی و تحمل فشار و دمای بالا، فولاد را به انتخابی مطمئن برای شرایط سخت و محیط‌های پر تنش تبدیل کرده است. مهم‌ ترین گریدهای بدنه شامل A216 WCB، A105 و سایر آلیاژهای مسلح فولادی هستند.

شیر پروانه‌ای پلیمری

شیر پروانه‌ای پلیمری یا پلاستیکی، به طور خاص برای کاربردهای سبک، انتقال آب، فاضلاب، و سیالات با خورندگی پایین توسعه یافته است. این شیرها عمدتاً از متریال‌هایی مانند PVC، UPVC، CPVC و پلی‌ پروپیلن ساخته می‌ شوند و وزن سبک، قیمت مناسب و نصب آسان از مزایای آن‌ هاست. البته تحمل فشار و دمای آن‌ ها پایین‌ تر از انواع فلزی است و بیشتر در خطوط آبرسانی غیرصنعتی، استخرها، سیستم‌ های آبیاری و صنایع شیمیایی کم خطر استفاده می‌ شوند.

شیر پروانه‌ای چدنی

شیر پروانه‌ای چدنی رایج‌ ترین و اقتصادی‌ ترین نوع شیر پروانه‌ای برای مصارف عمومی صنعتی، تاسیسات ساختمانی و خطوط انتقال آب و فاضلاب است. بدنه چدنی (که اغلب با پوشش اپوکسی یا رنگ مخصوص برای محافظت بیشتر پوشش داده می‌ شود) از مقاومت مکانیکی، دوام بالا و قیمت مناسب برخوردار است. این متریال برای سیالاتی با فشار و دمای متوسط گزینه‌ای مقرون‌ به‌ صرفه و بسیار محبوب است.

نصب شیر پروانه ای

نحوه نصب شیر پروانه ای تأثیر زیادی بر عملکرد صحیح، آب‌ بندی مناسب و افزایش طول عمر آن دارد. اگر این شیر به‌ درستی روی خط لوله نصب نشود، ممکن است مشکلاتی مانند نشتی، افت فشار، آسیب به سیت، خرابی دیسک و کاهش راندمان سیستم ایجاد شود. به همین دلیل قبل از نصب باید شرایط خط، نوع اتصال، جهت جریان و وضعیت فلنج‌ ها به ‌دقت بررسی شود.

• بررسی مشخصات شیر قبل از نصب: قبل از نصب شیر پروانه ای باید سایز، فشار کاری، نوع اتصال، جنس بدنه، نوع سیت و نوع عملگر بررسی شود. شیر انتخاب‌ شده باید با مشخصات خط لوله و نوع سیال کاملاً سازگار باشد.
• تمیز کردن خط لوله: پیش از قرار دادن شیر در محل نصب، داخل لوله باید از هرگونه گرد وغبار، براده، زنگ ‌زدگی، جوش‌ کاری اضافی و ذرات خارجی پاک شود. وجود آلودگی در خط می ‌تواند باعث آسیب به دیسک و آب ‌بند شیر شود.
• بررسی وضعیت فلنج‌ ها: فلنج ‌های دو طرف خط باید هم‌ راستا، سالم و بدون تاب ‌خوردگی باشند. اگر فلنج ‌ها تراز نباشند، فشار نامتعادل به بدنه شیر وارد می ‌شود و احتمال نشتی یا خرابی زودهنگام افزایش پیدا می ‌کند.
• نیمه ‌باز قرار دادن دیسک هنگام نصب: هنگام نصب شیر پروانه ای بهتر است دیسک در حالت نیمه ‌باز قرار گیرد. این کار از برخورد دیسک با فلنج یا لوله جلوگیری می ‌کند و مانع آسیب دیدن لبه‌ های آب‌ بندی می ‌شود.
• قرار دادن شیر بین فلنج‌ ها: شیر باید به ‌آرامی بین دو فلنج قرار گیرد و از وارد کردن ضربه به بدنه یا دیسک خود داری شود. در مدل‌ های ویفری و لاگ، محل قرارگیری شیر بین فلنج‌ ها اهمیت زیادی دارد و باید کاملاً در مرکز خط قرار بگیرد.
• بستن پیچ‌ها به ‌صورت ضربدری: پیچ‌ های فلنج باید به ‌صورت مرحله ‌ای و ضربدری سفت شوند تا فشار به ‌طور یکنواخت روی بدنه شیر و آب ‌بند وارد شود. سفت کردن نامنظم پیچ‌ ها می ‌تواند باعث کج شدن شیر، نشتی و آسیب به سیت شود.
• توجه به جهت نصب شیر: در برخی مدل ‌های شیر پروانه ای، جهت جریان روی بدنه شیر مشخص شده است. در این حالت باید شیر مطابق با فلش یا علامت درج‌ شده روی بدنه نصب شود تا عملکرد آن دچار مشکل نشود.
• بررسی فضای کافی برای عملکرد دیسک: قبل از نصب نهایی باید مطمئن شوید که دیسک هنگام باز و بسته شدن با داخل لوله یا فلنج برخورد نمی‌ کند. برخورد دیسک با لوله می ‌تواند باعث گیرکردن شیر، آسیب به دیسک و کاهش آب‌ بندی شود.
• نصب صحیح عملگر: اگر شیر پروانه ای دارای گیربکس، عملگر برقی یا پنوماتیک باشد، باید اتصال عملگر به شفت به ‌درستی بررسی شود. عملکرد باز و بسته شدن شیر باید روان، دقیق و بدون لرزش یا گیرکردگی باشد.
• تست عملکرد پس از نصب: پس از نصب شیر پروانه ای، باید چند بار عملیات باز و بسته شدن انجام شود تا از حرکت صحیح دیسک و عملکرد مناسب عملگر اطمینان حاصل شود. سپس خط تحت فشار قرار می ‌گیرد و محل اتصال ‌ها از نظر نشتی بررسی می ‌شود.
• جلوگیری از اعمال فشار اضافی به شیر: شیر پروانه ای نباید به ‌عنوان تکیه ‌گاه خط لوله استفاده شود. وزن لوله، لرزش پمپ یا فشارهای جانبی باید توسط ساپورت مناسب کنترل شود تا به بدنه و اتصالات شیر آسیب وارد نشود.

بررسی مزایا و معایب شیر پروانه ای
