شیر یکطرفه (چک ولو)
شیر یک طرفه چیست؟
شیر یک طرفه یکی از مهمترین قطعات لوله کشی و جزء اتصالات اصلي لوله کشی پمپ است. در حالت عادی لوله ای که از کنتور آمده دارای یک فشار معمولی است و مثلا دارای ۲ بار فشار اتمسفر می باشد. موقعي که شما پمپ را بر سر راه لوله خود نصب می کنید، فشار آب بعد از کنتور بیش از فشار آب قبل از کنتور است .
زیرا پمپ های آب فشاری بیش از فشار شهر را براي شما به داخل لوله کشی پمپاژ می کنند. حال اگر پمپ خاموش شود و بین پمپ شما و کنتور شیر خودکاری ( شير يك طرفه ای ) وجود نداشته باشد ، تمامی آب پمپاژ شده توسط پمپ شما بدون هیچ مانعی به داخل شبکه لوله کشی باز خواهد گشت .
برای جلوگیری از این عمل ، شیر یک طرفه باید در موقع نصب پمپ بین کنتور و پمپ شیر اتوماتیکی نصب می‌شود تا در صورتی که پمپ بعد از پمپاژ اب خاموش شود، شیر خودکار بسته می شود. که بدین دلیل باعث مانع از ورود مجدد آب به شبکه لوله کشی شود .
شیر خودکار یا شیر یک طرفه از جمله قطعات مورد نیاز برای نصب انواع پمپ‌هاست.این قطعه چنان از اهمیت بالایی برخوردار است که در صورت اتصال در جای نادرست و استفاده از جنس نا مرغوب می تواند کارکرد منظم پمپ را تحت تاثیر قرار دهد .شيرهاي يك طرفه را مي‌توان جزو شيرهاي خودكار طبقه بندي نمود، چون اپراتور هيچ كنترلي روي آن ندارد. شيرهاي يكطرفه با جريان سيال (فشار سرعتي) بطور خودكار باز شده و قطع جريان و با استفاده از نيروي جاذبه يا نيروي ناشي از برگشت جريان سيال بسته مي شوند و مانع از برگشت جريان از بالا دست جريان به پايين دست جريان مي گردد.
طرز کار این نوع شیرها به این صورت می باشد که فشار مایع یا گاز دریچه شیر را بلند می کند و باعث عبور مایع یا گاز می شود تا زمانی که فشار زیر دریچه بیشتر از فشار روی آن باشد شیر باز می ماند و عبور مایع یا گاز ادامه می یابد اگر به هر علتی فشار زیر دریچه کمتر از فشار روی آن شود وزن خود دریچه و فشار موادی که قصد برگشتن دارند باعث بسته شدن شیر و جلوگیری از برگشت مواد می شود .
انواع شیرهای یک طرفه از نظر نوع دیسک
شیرهای یک طرفه را میتوان براساس روش حرکت عضو مسدود کننده آنها به طرف مقر نشیمنگاهی دسته بندی نمود که در ادامه به آنها اشاره خواهیم کرد:
شیرهای یک طرفه بلند شونده
در این شیرها عضو مسدود کننده; در جهتی عمود بر سطح نشیمنگاهش جا به جا شده و باعث باز و بسته شدن شیرمیگردد.
شیرهای یک طرفه لولایی ساده
در این شیرها عضو مسدودکننده حول یک نقطه لولایی که خارج از سطح نشیمنگاهی در کنار ان قرارگرفته است میچرخد.
شیرهای یک طرفه لولایی الاکلنگی
در این شیرها نیز عضو مسدود کننده حول یک لوله میچرخد ولی لولا در نزدیکی مرکزمقر نشیمنگاه تعبیه شده است
شیرهای یک طرفه دیافراگمی
عضو مسدود کننده این شیرها به صورت یک دیافراگم است; که از مقر نشیمنگاه جدا شده و یا بر روی آن مینشیند.
انواع شیر یکطرفه از نظر عملکرد
انواع شیرهای یک طرفه از نظر نوع عملکرد عباتند از :
- لولایی
- فشاری
- پیستونی
- کره‌ای

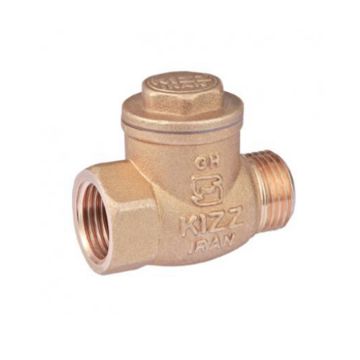

شیر یکطرفه لولایی
این شیر که مصرف بیش‌تری دارد دارای بدنه و درپوش می‌باشد که درون آن دیسکی که ممکن است یکی یا دوتایی باشد به وسیله پین مخصوصی به بدنه لولا شده و آویزان می‌باشد. البته در نوع دوتایی آن این پین بین دو دیسک قرار دارد. جریان سیال درموقع ورود دیسک را به طرف مسیر خود بلند کرده و از اطراف آن عبورمی‌کند. درموقع قطع جریان دیسک به نشیمنگاه چسبیده و اجازه برگشت به سیال را نمی‌دهد.
شیر یکطرفه فشاری
در این نوع شیر یک طرفه جریان سیال باعث باز شدن شیر شده و برگشت جریان باعث بسته شدن شیر می‌گردد. از انواع شیرهای یک طرفه فشاری میتوان شیر یک طرفه پیستونی وشیر یک طرفه کروی را نام برد.
شیر یکطرفه پیستونی
شیر یک طرفه پیستونی از نظر شکل داخلی شبیه شیرفلکه‌ای می‌باشد که جریان باعث فشار پیستون به طرف بالا و انتقال جریان شده که جهت عکس آن پیستون به طرف پائین آمده و مانع از برگشت سیال به طرف ورودی می‌شود. این نوع شیر به همراه شیر ساچمه‌ای و زاویه‌دار جهت جلوگیری از پدیده لرزش در اثر فشار در مسیر خطوط لوله به کار برده می‌شود
شیر یکطرفه کره‌ای
این نوع شیر یک طرفه در دو نوع کره‌ای افقی و عمودی وجود دارد. در نوع عمودی مسیر جریان مستقیم است و این شیر بیشتر درجاهایی که قطع جریان به صورت فوری لازم باشد بکار می‌رود. نحوه کار این نوع شیر بدین صورت است که مسیر سیال ورودی یک کره را در داخل سیال معلق نگه داشته وسیال از اطراف آن به طرف دیگر می‌رود و وقتی که جریان سیال برعکس شود کره مورد نظر در نشیمنگاه خود نشسته که مانع از عبور سیال به طرف ورودی می‌شود. یکی از مزایای این نوع شیر یک طرفه، استفاده از آنها در سیالاتی که ویسکوزیته آنها بسیار زیاد است می‌باشد.
