پمپ های دینامیکی

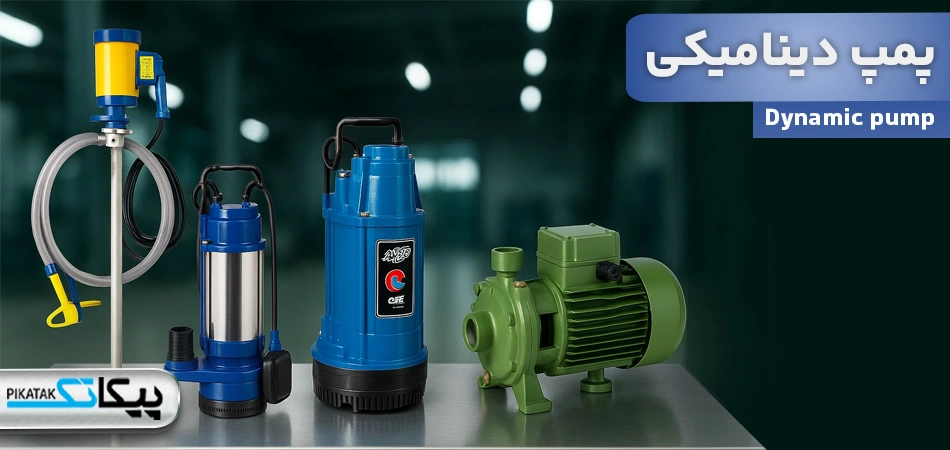

پمپ دینامیکی چیست؟
پمپ دینامیکی یا Dynamic Pump نوعی پمپ سرعتی (velocity pump) محسوب می شود که در آن انرژی لازم برای افزایش فشار سیال، از طریق بالا بردن سرعت جریان تأمین می شود. در این نوع پمپ ها، سیال هنگام عبور از پروانه یا ایمپلر در حال دوران، شتاب می گیرد و انرژی جنبشی آن افزایش می یابد. این انرژی سپس در بخش هایی مانند حلزونی پمپ (Volute) یا دیفیوزر به فشار تبدیل می شود.
نتیجه این فرآیند، ایجاد جریان پیوسته، یکنواخت و بدون ضربان است؛ به همین دلیل پمپ های دینامیکی برای انتقال سیالات رقیق و کاربردهای با دبی بالا عملکرد ایده آلی دارند. اصل عملکرد این پمپ ها بر پایه مفاهیم دینامیک سیالات و قوانین ترمودینامیک بهویژه اصل برنولی قابل توضیح است؛ جایی که افزایش سرعت سیال به افزایش انرژی فشاری تبدیل می شود.
پمپ دینامیکی در انواع مختلفی تولید می شود که پرکاربردترین آن پمپ سانتریفیوژ (گریز از مرکز) است. این پمپ ها جهت تامین آب، افزایش فشار، پمپاژ آب خانگی، کمک به سیستم حفاظت در برابر آتش، تخلیه فاضلاب، تنظیم آب دیگ بخار و بسیاری از کاربردهای دیگر مورد استفاده قرار می گیرند.
برخلاف پمپ های جابجایی مثبت (positive displacement pumps) که با جابه جایی مستقیم حجم مشخصی از سیال باعث افزایش فشار می شوند، در پمپ های دینامیکی این انتقال انرژی و افزایش سرعت سیال است که به تولید فشار منجر می شود. پمپ های دینامیکی در بسیاری از صنایع از جمله نفت و پتروشیمی، تأسیسات آب و فاضلاب، سیستم های خنککاری، صنایع غذایی و فرایندهای عمومی انتقال سیالات کاربرد گستردهای دارند.
هدف این مقاله، ارائه یک راهنمای جامع درباره اجزاء، عملکرد، انواع، مزایا، معایب، کاربردها و عوامل مؤثر بر قیمت پمپ های دینامیکی است تا شما بتوانید هنگام انتخاب و خرید این تجهیزات، مناسب ترین گزینه را بر اساس نیاز پروژه خود از فروشگاه اینترنتی پیکاتک تهیه کنید.

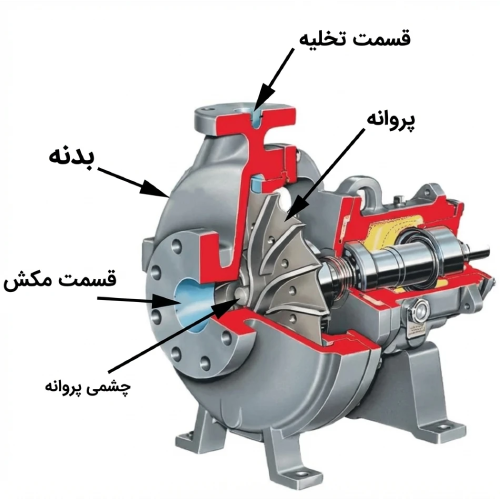

اجزای پمپ دینامیکی
پمپ های دینامیکی از اجزای مختلفی تشکیل شدهاند که هر کدام نقشی مشخص در فرآیند انتقال انرژی و جابه جایی سیال بر عهده دارند. مهم ترین اجزای این پمپ ها شامل موارد زیر است:
- پروانه (Impeller): اصلی ترین بخش پمپ های دینامیکی است که در انواع رادیال، نیمه رادیال و محوری (Axial) ساخته می شود. وظیفه اصلی پروانه، انتقال انرژی به سیال و افزایش سرعت آن است.
- چشمی پروانه (Eye of Impeller): نقطه ورود سیال به مرکز پروانه که در آن فشار پایینتری برقرار است تا مکش کافی برای ورود سیال ایجاد شود.
- بدنه یا محفظه پمپ (Casing): این بخش، سیال را بهصورت کنترل شده به داخل و خارج پمپ هدایت کرده و نقش کلیدی در تبدیل انرژی سرعتی به فشار دارد.
- دیفیوزر (Diffuser): یکی از اجزای مهم در پمپ های دینامیکی که وظیفه کاهش سرعت سیال خروجی از پروانه و تبدیل انرژی جنبشی به فشار را بر عهده دارد.
- قسمت مکش (Suction Section): ناحیهای که سیال از طریق آن وارد پمپ میشود و معمولاً بهگونهای طراحی شده تا جریان بدون تلاطم وارد پروانه گردد.
- قسمت تخلیه (Discharge Section): بخشی که سیال پس از افزایش سرعت و فشار، از آن خارج و به سیستم لولهکشی منتقل می شود.
.webp)

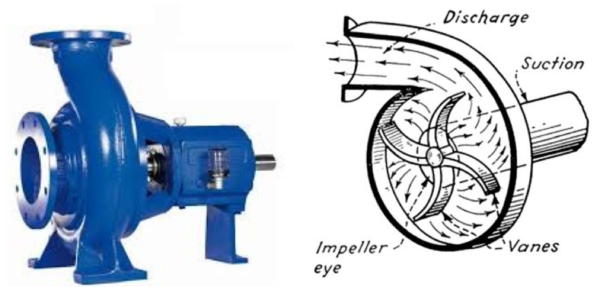

عملکرد پمپ دینامیکی چگونه است؟
عملکرد پمپ های دینامیکی بر پایه اصول دینامیک سیالات و انتقال انرژی به جریان ورودی سیال است. در این پمپ ها، یک منبع محرک مانند موتور الکتریکی، توربین گازی یا موتور احتراق داخلی، انرژی مکانیکی را به بخش گردان پمپ منتقل می کند. این بخش معمولاً شامل پروانه یا ایمپلر است که با سرعت بالا دوران کرده و انرژی جنبشی را به سیال می دهد.
سیال پس از ورود به پروانه شتاب می گیرد و سرعت آن افزایش می یابد. سپس در بخش هایی مانند دیفیوزر یا محفظه حلزونی، این انرژی سرعتی به فشار تبدیل می شود. در این مرحله، طراحی هندسی دیفیوزر و محفظه نقش مهمی در افزایش راندمان و ایجاد فشار خروجی ایفا می کند.
در ادامه، سیال پرفشار از خروجی پمپ خارج شده و وارد مدار مصرف کننده می شود. به طور خلاصه، پمپ های دینامیکی با افزایش سرعت سیال و تبدیل آن به فشار کار می کنند و همین ویژگی باعث شده بتوانند جریان بالا، عملکرد پایدار و قابلیت کنترل مناسب را فراهم کنند.
انواع پمپ دینامیکی
پمپ های دینامیکی در مدل های مختلفی تولید می شوند که هر کدام بر اساس نحوه انتقال انرژی، شکل پروانه و نوع کاربرد طراحی شدهاند. این تنوع باعث می شود بتوان از آنها در مصارف سبک تا پروژه های صنعتی استفاده کرد. مهم ترین انواع پمپ های دینامیکی عبارتند از:
- پمپ سانتریفیوژ (Centrifugal Pump): رایج ترین و پرکاربردترین نوع پمپ دینامیکی است و بر اساس جهت حرکت سیال به سه گروه اصلی جریان شعاعی (مناسب برای هد بالا و دبی متوسط) و جریان محوری (مناسب برای دبی بسیار بالا و هد کم) و جریان مختلط (ترکیبی از هر دو مورد برای کاربردهای با هد و دبی متوسط) تقسیم می شود.

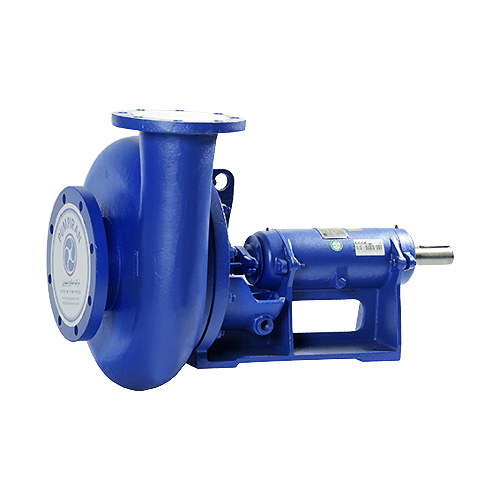

- پمپ گل کش (Sand/Slurry Pump): نوع خاصی از پمپ دینامیکی است که برای انتقال سیالات حاوی ذرات جامد نظیر شن، ماسه، لای و گل طراحی شده. بدنه ضخیم، پروانه مقاوم به سایش و طراحی ضد گرفتگی، این پمپ را برای معادن، حفاری، فاضلاب و صنایع معدنی ایده آل می کند.
- پمپ شناور (Submersible Pump): پمپ های شناور درون آب قرار می گیرند و برای چاه ها، مخازن و انتقال آب زیرزمینی استفاده می شوند. این پمپ ها معمولاً چندطبقه بوده و هد بالایی ایجاد می کنند. کاربرد آنها در کشاورزی، آبیاری، آب شرب و سیستم های بهره برداری از آب های زیرسطحی بسیار رایج است.
- پمپ محیطی (Peripheral Pump): این پمپ ها با استفاده از یک کانال محیطی و پروانه کوچک، توانایی ایجاد هد بالا با دبی کم را دارند. به دلیل ساختار ساده و قیمت مناسب، در مصارف خانگی، بوسترپمپ ها و سیستم های آبرسانی سبک استفاده می شوند. همچنین در جایی که فشار زیاد ولی آبدهی محدود نیاز است گزینهای اقتصادی و کارآمد هستند.

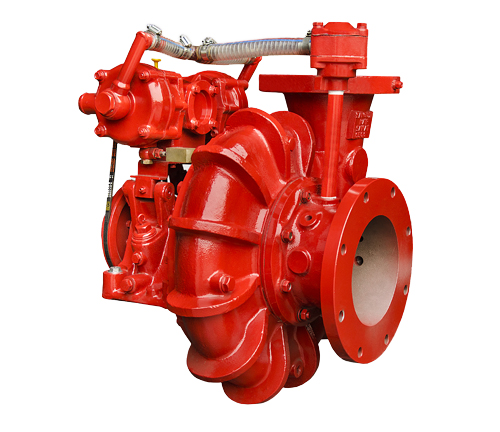

- پمپ آبرسانی آتش نشانی (Fire Fighting Pump): پمپ های آتشنشانی یکی از مهم ترین انواع پمپ های دینامیکی هستند که برای تأمین فشار و دبی مورد نیاز سیستم های اطفای حریق استفاده می شوند. این پمپ ها معمولاً از نوع سانتریفیوژ با طراحی مقاوم، پایدار و استاندارد هستند و در مدل های برقی، دیزلی یا ترکیبی تولید می شوند. در ساختمان های بلند، صنایع، سولهها و مراکز تجاری از این پمپ ها برای عملکرد مطمئن در شرایط اضطراری استفاده می شود.
جدول مزایا و معایب پمپ دینامیکی
| مزایای پمپ دینامیکی | معایب پمپ دینامیکی |
ایجاد جریان پیوسته، یکنواخت و بدون ضربان مناسب برای دبیهای بالا و کاربردهای با حجم زیاد سیال ساختار سادهتر نسبت به پمپ های جابجایی مثبت هزینه نگهداری و تعمیرات کمتر راندمان بالا در انتقال سیالات رقیق و تمیز قابلیت کارکرد طولانی مدت بدون لرزش و نوسان زیاد اشغال فضای کمتر در نصبهای صنعتی امکان کوپل با انواع الکتروموتور، دیزل یا توربین قیمت اقتصادی تر در بسیاری از مدل ها عملکرد پایدار در دبی های ثابت و سیستم های آبرسانی تنوع بالا در طراحی (افقی، عمودی، چندمرحلهای و…) قابلیت استفاده برای طیف گستردهای از سیالات با ویسکوزیته پایین | عملکرد ضعیف در سیالات با ویسکوزیته بالا کاهش راندمان در صورت وجود هوا، گاز یا حباب در سیال نیاز به پرایمینگ اولیه در بسیاری از مدل ها حساسیت بیشتر نسبت به تغییرات فشار ورودی (NPSH) مناسب نبودن برای ایجاد فشار بسیار بالا در دبی های کم افت راندمان در هنگام کارکرد دور از نقطه بهترین بازده (BEP) حساسیت بیشتر به خوردگی و سایش در سیالات دارای ذرات نیاز به سرعت دوران بالا برای تولید فشار لازم در برخی مدل ها نیاز به سیستم خنک کاری یا روانکاری امکان آسیب پروانه پمپ |
کاربردهای پمپ دینامیکی
پمپ های دینامیکی نقش مهمی در تأمین آب دارند و باتوجه به مزایایی که ارائه می دهند در طیف وسیعی از صنایع مورد استفاده قرار می گیرند. در ادامه به برخی از کاربردهای این پمپ اشاره می شود:
- سیستم های آبرسانی شهری و ساختمانی
- پمپاژ آب در چاههای عمیق و نیمه عمیق (مدلهای شناور و توربینی)
- انتقال آب در تصفیه خانه های آب و فاضلاب
- گردش آب در برجهای خنک کن، چیلرها و سیستمهای HVAC
- پمپاژ آب صنعتی در کارخانهها و خطوط تولید
- انتقال سیالات رقیق در صنایع غذایی، دارویی و شیمیایی
- سیستمهای آتشنشانی و بوسترپمپ های اطفای حریق
- آبیاری تحت فشار و سیستم های کشاورزی
- خنککاری تجهیزات صنعتی و مبدلهای حرارتی
- پمپاژ آب در استخرها، پارکهای آبی و مجموعههای ورزشی
- انتقال سیالات کم ویسکوز در صنایع نفت و پتروشیمی
- پمپاژ پساب ها و فاضلابهای سبک
- استفاده در بویلر فیدپمپها (پمپ تغذیه دیگ بخار در مدل های چندمرحلهای)
- گردش و سیرکولاسیون سیال در سیستم های گرمایش و سرمایش
.webp)

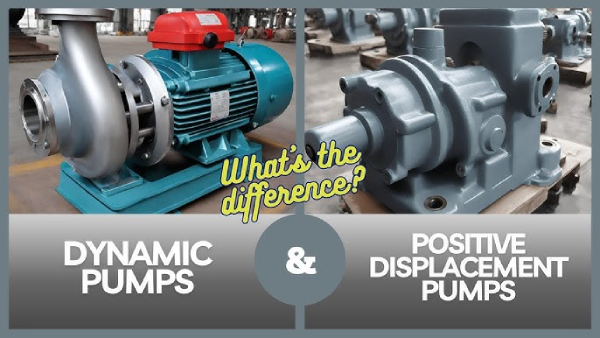

تفاوت های پمپ دینامیکی و جابجایی مثبت
پمپ های دینامیکی و جابه جایی مثبت دارای تفاوت هایی می باشند. به عنوان مثال در پمپ های جابجایی مثبت، سیال ابتدا در یک محفظه بسته به دام افتاده و سپس با حرکت رفتوبرگشتی یا چرخشی اجزا (مانند پیستون، دیافراگم یا اسکرو) به صورت مستقیم جابه جا می شود.
اما در پمپهای دینامیکی، پروانه با چرخش خود انرژی جنبشی را به سیال منتقل کرده و سرعت را افزایش میدهد؛ سپس این انرژی در دیفیوزر یا حلزونی به فشار تبدیل و سیال به سمت خروجی رانده می شود. برخی دیگر از تفاوت های این دو مدل پمپ در ادامه بررسی می شوند:
- نوع سیال: پمپ جابجایی مثبت برای سیالات با ویسکوزیته بالا، غلیظ، چسبناک یا حساس به برش بهترین عملکرد را دارد. در مقابل، پمپ دینامیکی برای سیالات رقیق و کم ویسکوز مانند آب، محلول ها و مواد شیمیایی سبک طراحی شده است. سیالات غلیظ، اصطکاک زیادی ایجاد می کنند و می توانند به پروانه آسیب بزنند یا راندمان را کاهش دهند.
- نیاز به سیال برای شروع کار: پمپ های دینامیکی معمولاً برای شروع به کار نیاز به پرایمینگ دارند و باید در تماس با سیال یا غوطهور باشند. اما پمپهای جابجایی مثبت غالباً خودمکش هستند و می توانند فواصل خشک را نیز تحمل کنند.
- عملکرد و رفتار هیدرولیکی: در پمپ جابجایی مثبت، دبی تقریباً ثابت است و با تغییر فشار خروجی تغییر چندانی نمیکند. در پمپ دینامیکی، دبی خروجی به شدت تحت تأثیر فشار سیستم است و افزایش فشار سبب کاهش دبی می شود.
- کاربردهای رایج: پمپهای جابجایی مثبت برای فاضلاب غلیظ، لجن، نفت خام، سیالات چسبناک، خمیرها و مواد ویسکوز در واحدهای صنعتی و پالایشی ایدهآل هستند. اما پمپ های دینامیکی در انتقال آب شهری، سیستمهای HVAC، برج خنککن، آتشنشانی، صنایع شیمیایی، انتقال سوخت، کشاورزی و بسیاری از کاربردهای عمومی استفاده می شوند. در برخی حوزه ها مثل آبیاری یا صنایع غذایی، هر دو نوع بسته به نوع سیال و فشار عملیاتی قابلاستفاده هستند.
- تأثیر ویسکوزیته بر راندمان: در پمپ های جابجایی مثبت، افزایش ویسکوزیته معمولاً موجب افزایش راندمان می شود. اما در پمپ های دینامیکی، ویسکوزیته بالا باعث افزایش تلفات اصطکاکی شده و راندمان را کاهش می دهد.
- قیمت: به طور کلی پمپ های جابجایی مثبت به دلیل ساختار دقیق تر، تحمل فشار بالا و طراحی پیچیده تر قیمت بالاتری دارند و پمپ های دینامیکی معمولاً اقتصادی تر و مقرون به صرفه تر هستند.
.webp)

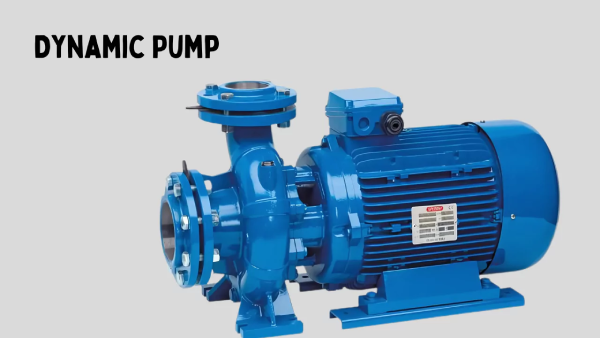

راهنمای انتخاب بهترین پمپ دینامیکی
برای انتخاب بهترین پمپ دینامیکی، بررسی دقیق پارامترهای زیر ضروری است تا پمپ بتواند در شرایط واقعی پروژه، عملکردی پایدار، اقتصادی و قابل اطمینان ارائه دهد:
- برند سازنده
- نوع سیال (ویسکوزیته)
- نوع پمپ (شناوری، گل کش، سانتریفیوژ، بشقابی و ....)
- توان موتور (کیلو وات یا اسب بخار)
- متریال بدنه و پروانه
- هد پمپ (متر)
- دبی یا حجم مورد نیاز (Flow Rate)
- نوع کاربرد و فشار مورد نیاز
- برق (تک فاز یا سه فاز)
- قیمت
.webp)
خرید پمپ دینامیکی از فروشگاه پیکاتک
فروشگاه اینترنتی پیکاتک به عنوان یکی از معتبرترین مراجع تأمین تجهیزات ابزار دقیق و انواع پمپ های صنعتی در کشور، مجموعهای کامل از پمپ های دینامیکی را از برندهای معتبر ایرانی و خارجی ارائه می کند. این مجموعه با رویکردی مهندسی و تخصصی، قادر است تمامی نیازهای پروژه های ساختمانی، تأسیساتی، کشاورزی و صنعتی را پوشش دهد.
پیکاتک تنوع بالایی از پمپ های دینامیکی از جمله پمپ شناور، پمپ سانتریفیوژ، پمپ بشقابی، کفکش، بشکهکش و همچنین انواع پمپهای جابجایی مثبت برای کاربردهای خاص را عرضه می کند. این تنوع گسترده به شما اجازه می دهد با توجه به نوع سیال، شرایط بهرهبرداری، دبی موردنیاز و میزان هد، بهترین مدل را برای سیستم خود انتخاب کنید.
لازم به ذکر است قیمت پمپ دینامیکی بسته به ویژگی های فنی و برند سازنده متفاوت است. عواملی مانند ظرفیت دبی، توان موتور، جنس بدنه، کیفیت پروانه و استانداردهای ساخت در تعیین قیمت نهایی نقش دارند. برای انتخاب صحیح، کافی است مشخصات فنی مدل های موجود در بالای همین صفحه را بررسی کرده و محصولی را انتخاب کنید که با نیاز پروژه شما همخوانی دارد. در صورتی که نیاز به مشاوره تخصصی یا اطلاع از قیمت روز پمپ دینامیکی داشته باشید، کارشناسان فنی پیکاتک با تجربه عملی و دانش مهندسی، از مرحله انتخاب تا خرید کنار شما خواهند بود.
