لرزه گیر

لرزه گیر چیست؟

لرزه‌گیر (به انگلیسی Expansion Joint) یکی از اجزای حیاتی در خطوط لوله و سیستم‌ های پایپینگ صنعتی است که وظیفه اصلی آن جذب و مهار لرزش‌ ها، ارتعاشات و حرکات ناخواسته ناشی از عملکرد تجهیزات دوار و نوسانات فرآیندی می‌ باشد. در صنایع فرآیندی نظیر نفت، گاز، پتروشیمی، نیروگاه‌ ها، تجهیزات دواری مانند پمپ‌ ها، کمپرسورها، فن‌ ها، توربین‌ ها و سیستم‌های سانتریفیوژ هنگام کارکرد، ارتعاشات مکانیکی و فشارهای متناوبی به لوله‌ ها وارد می‌ کنند. اگر این ارتعاشات کنترل نشوند، باعث افزایش نویز، خستگی فلزات، کوتاه شدن عمر لوله‌ ها و حتی خرابی‌ های جدی خواهند شد.

به عبارت بهتر اکسپنشن جوینت با طراحی مهندسی خاص خود قادر است حرکات طولی، عرضی و حتی پیچشی را جذب کرده و مانع انتقال آن‌ ها به سایر بخش‌ های خط لوله شود. استفاده از این تجهیز نه تنها به حفظ پایداری عملکرد تجهیزات کمک می‌ کند، بلکه باعث کاهش هزینه‌ های تعمیر و نگهداری و پیشگیری از خسارت‌های ناگهانی می‌ شود. با توجه به شرایط متغیر دما، فشار و سرعت جریان سیال در فرایندهای صنعتی، لرزه‌ گیر به عنوان محافظی هوشمند عمل می‌ کند و به‌ طور مؤثر از ایجاد نشتی، شکستگی اتصالات و آسیب‌ های ناشی از انقباض و انبساط حرارتی لوله‌ ها جلوگیری می‌ نماید.

فروش لرزه گیر

پیکاتک به ‌عنوان سامانه تخصصی خرید و فروش تجهیزات صنعتی، امکان دسترسی به انواع لرزه گیر مناسب برای سیستم‌ های لوله‌ کشی، تأسیسات، پمپ‌ ها، کمپرسورها و تجهیزات مکانیکی را فراهم کرده است. لرزه گیرها با کاهش ارتعاش، صدا و تنش‌های ناشی از حرکت تجهیزات، از آسیب ‌دیدگی اتصالات و خطوط لوله جلوگیری کرده و عمر مفید سیستم را افزایش می ‌دهند.

در بخش فروش لرزه گیر پیکاتک می ‌توانید محصولات موردنیاز خود را بر اساس نوع اتصال، سایز، جنس بدنه، فشار کاری و شرایط نصب بررسی و مقایسه کنید. تنوع محصولات، امکان ارتباط مستقیم با فروشندگان و دریافت مشاوره تخصصی، انتخاب و خرید لرزه گیر مناسب را برای پروژه‌های صنعتی و تأسیساتی ساده ‌تر می‌ کند.

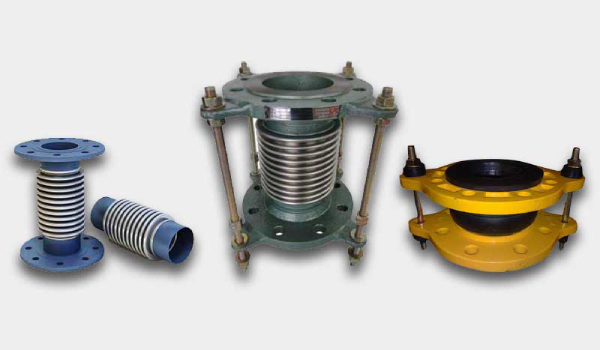

انواع لرزه گیر

لرزه گیر ها در انواع مختلفی بر اساس شرایط فرآیندی تولید می شوند که در ادامه به معرفی دو مدل رایج آن می پردازیم:

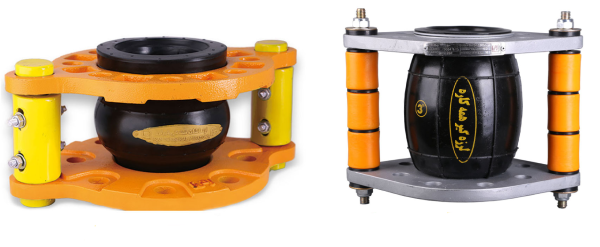

لرزه گیر لاستیکی (Rubber Expansion Joint)

لرزه‌گیر لاستیکی یکی از پرکاربردترین انواع لرزه‌گیر در صنایع مختلف است که با هدف جذب ارتعاشات، خنثی‌سازی ضربات ناگهانی و کاهش شوک‌های مکانیکی در مسیر جریان سیالات طراحی می‌شود. این نوع لرزه‌گیر از مواد الاستومری پیشرفته مانند نئوپرن (Neoprene)، سیلیکون (Silicone) و پلی‌ یورتان (Polyurethane) ساخته شده است که خاصیت ارتجاعی فوق‌ العاده‌ای دارند و می‌ توانند حتی شدیدترین ارتعاشات و شوک‌های مکانیکی را به‌طور مؤثر جذب کنند.

ساختار لرزه گیر لاستیکی به گونه‌ای است که در دو سر خود فلنج‌ های فلزی مستحکم دارد. این فلنج‌ ها با پیچ و مهره به فلنج‌های متناظر روی خط لوله متصل می‌ شوندکه این ویژگی نه تنها نصب را سریع و بدون پیچیدگی می‌ کند، بلکه امکان جداسازی یا تعویض آن در مدت کوتاه را فراهم می‌ کند. به دلیل همین سهولت، این لرزه‌گیرها در بخش‌ های حساس سیستم، مانند ورودی (Suction) و خروجی (Discharge) پمپ‌ ها، کمپرسورها و توربین‌ ها، به‌ وفور مورد استفاده قرار می‌ گیرند.

یکی دیگر از مزایای مهم لرزه‌گیر لاستیکی، توانایی بالا در خنثی‌ سازی ضربه قوچ (Water Hammer) و کنترل شوک‌ های ناگهانی جریان سیال است. همچنین، این اتصالات در محیط‌ هایی که شامل سیالات خورنده مانند آب دریا، اسیدها و بازها هستند، عملکرد مطمئن و دوام بالایی ارائه می‌ دهند. حتی در برخی کاربردها، لرز ه‌گیر لاستیکی برای جلوگیری از هدایت الکتریکی و پیشگیری از خوردگی گالوانیک بین فلزات مختلف به‌ کار می‌ رود.

در بازار ایران، لرزه‌گیرهای لاستیکی برند ارتعاشات صنعتی معمولاً در سایزهای استاندارد 1/4 تا 12 اینچ عرضه می‌ شوند. انتخاب نوع و سایز لرزه‌ گیر باید بر اساس فشار کاری، دمای سیال و میزان ارتعاش صورت گیرد تا بیشترین عمر مفید و کارایی سیستم تضمین شود. انواع لرزه گیر ارتعاشات صنعتی ایران به شرح زیر است:

• لرزه گیر لاستیکی با مارک زرد برای  سیستم های تهویه مطبوع
• لرزه گیر لاستیکی با مارک آبی مناسب سیستم های فشار قوی با تحمل 16 تا 30 بار
• لرزه گیر لاستیکی با مارک سبز مناسب سیستم های حاوی اسید باز و سایر مواد خورنده
• لرزه گیر لاستیکی با مارک قرمز مناسب سیستم های حرارتی با تحمل حرارت بالا تا 90 درجه سانتیگراد
• لرزه گیر لاستیکی با مارک سفید مناسب سیستم های آشامیدنی و بهداشتی
• لرزه گیر لاستیکی با مارک قهوه ای مناسب سیستم های حاوی نفت و مشتقات آن
• لرزه گیر لاستیکی با مارک خاکستری مناسب سیستم های هوای فشرده

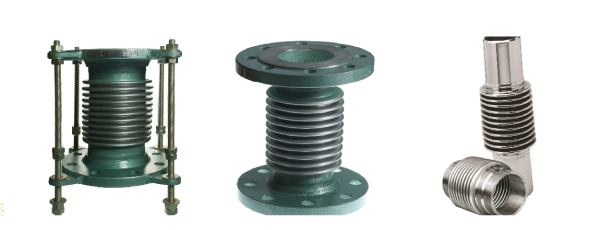

لرزه گیر آکاردئونی (Metal Bellows Expansion Joint)

اکسپنشن جوینت آکاردئونی یکی از تجهیزات مهم و حیاتی در صنعت پایپینگ است که به دلیل طراحی ویژه و ساختار خود، شباهت زیادی به ساز آکاردئون دارد. این طراحی منحصربه‌ فرد امکان جذب و دفع ارتعاشات، فشارهای ناخواسته و حرکات مکانیکی را فراهم می‌ کند و مانع انتقال این تنش‌ ها به سایر بخش‌ های سیستم می‌ شود.

از مهم‌ترین مزایای این نوع لرزه‌گیر میتوان به توانایی تحمل فشارهای بالا و مقاومت بسیار زیاد در برابر شرایط کاری سخت اشاره کرد. معمولاً لرزه‌گیر آکاردئونی از فولاد ضدزنگ (Stainless Steel) یا آلیاژهای مقاوم ساخته می‌ شود که مقاومت عالی در برابر خوردگی، سایش و حرارت‌ های بالا را فراهم می‌ کند. علاوه بر این، ساختار انعطاف‌ پذیر بخش‌ بیلوز آن امکان جذب حرکات محوری (Axial)، جانبی (Lateral) و زاویه‌ای (Angular) را به‌ صورت مؤثر به وجود می‌آورد و از انتقال نیروهای مخرب به لوله‌ها جلوگیری می‌ کند.

کاربرد لرزه‌گیر آکاردئونی بسیار متنوع است و می‌ تواند در پروژه‌ های صنعتی کوچک و بزرگ به‌ کار برده شود. در ایران، لرزه‌گیرهای آکاردئونی برند ارتعاشات صنعتی با سایزهای مختلف از ½ اینچ تا 12 اینچ و در دو ظرفیت فشاری 10بار و 16 بار تولید و عرضه می‌ شوند.

بیشترین کاربرد لرزه گیر آکاردئونی در سیستم‌ گرمایشی و تهویه مطبوع (HVAC)، مسیر خروجی اگزوز موتورهای احتراقی، مبدل‌های حرارتی و صنایع مختلف از جمله چوب و کاغذ دیده می‌ شود. استفاده از لرزه‌گیر آکاردئونی در این صنایع باعث کاهش نویز، حذف لرزش‌ های خطرناک، افزایش طول عمر تجهیزات و در نهایت بهبود ایمنی کلی سیستم می‌ شود.

مزایای استفاده از اکسپنشن جوینت

• جذب و کاهش ارتعاشات مکانیکی ناشی از عملکرد تجهیزات دوار
• کاهش نویز و سروصدای سیستم به ویژه در خطوط فشار بالا
• افزایش طول عمر تجهیزات و خطوط لوله با جلوگیری از خستگی فلزات
• جلوگیری از انتقال نیروهای مخرب به سازه یا قطعات حساس
• جبران انقباض و انبساط حرارتی لوله‌ ها در تغییرات دما
• پیشگیری از نشتی و شکست اتصالات تحت فشارهای ناگهانی
• کاهش اثر ضربه قوچ (Water Hammer) و شوک‌های جریان سیال
• حفاظت در برابر خوردگی گالوانیک در برخی مدل‌ها
• سهولت در نصب، تعویض و نگهداری بدون نیاز به تغییرات پیچیده در سیستم

مقایسه لرزه گیر لاستیکی و آکاردئونی

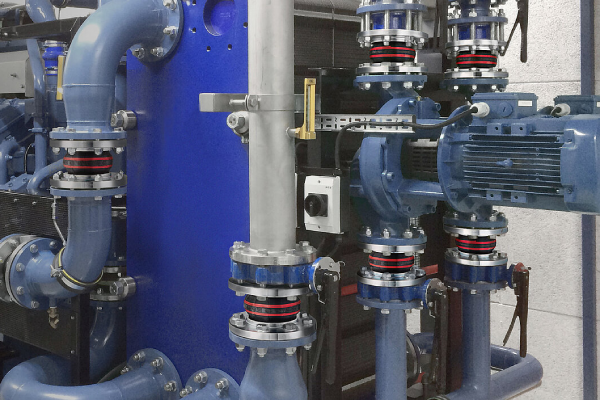

کاربردهای لرزه گیر

لرزه‌گیر یکی از اجزای کلیدی در طیف گسترده ای از صنایع است که برای کاهش ارتعاشات، کنترل نویز و محافظت از تجهیزات به کار می‌ رود. بیشترین کاربردهای لرزه گیر در صنایع زیر می باشد:

• صنایع نفت، گاز و پتروشیمی
• سیستم های گرمایشی و تهویه مطبوع
• صنایع غذایی و دارویی
• خروجی اگزوز موتورهای احتراقی
• مبدل های حرارتی
• صنایع چوب و کاغذ

قیمت لرزه گیر

قیمت لرزه گیر به عوامل مختلفی بستگی دارد که از جمله آن ها می توان به موارد زیر اشاره کرد:

• نوع لرزه گیر: لرزه گیرهای لاستیکی، آکاردئونی، فلزی و مهاردار به دلیل تفاوت در ساختار و کاربرد، قیمت‌ های متفاوتی دارند.
• سایز و ابعاد: هر چه قطر اسمی، طول و ابعاد لرزه گیر بیشتر باشد، میزان متریال مصرفی افزایش یافته و قیمت بالاتر می‌ رود.
• جنس بدنه: استفاده از استیل ضد زنگ، فولاد آلیاژی یا لاستیک‌ های مقاوم در برابر مواد شیمیایی می‌ تواند قیمت لرزه گیر را افزایش دهد.
• نوع اتصال: لرزه گیرهای فلنجی، رزوه ‌ای یا جوشی با توجه به نوع اتصال و پیچیدگی ساخت، قیمت متفاوتی دارند.
• فشار کاری: محصولاتی که برای تحمل فشارهای بالاتر طراحی شده ‌اند، معمولاً ساختار مقاوم‌ تری دارند و گران ‌تر هستند.
• محدوده دمایی: مقاومت در برابر دماهای بسیار بالا یا پایین نیازمند متریال خاص است و بر قیمت نهایی تأثیر می ‌گذارد.
• تعداد لایه و مهاربندی: لرزه گیرهای چندلایه یا دارای میل مهار، توان کنترل حرکت بیشتری دارند و معمولاً قیمت بالاتری دارند.
• برند و کشور سازنده: برند های معتبر و محصولات وارداتی ممکن است به دلیل کیفیت ساخت، استانداردها و هزینه واردات، گران ‌تر باشند.
• استاندارد تولید: رعایت استانداردهای صنعتی معتبر و انجام تست‌ های کنترل کیفیت می ‌تواند قیمت محصول را افزایش دهد.
• نوسانات بازار: نرخ ارز، هزینه مواد اولیه، موجودی کالا و هزینه حمل ‌ونقل از عوامل مؤثر بر تغییر قیمت لرزه گیر هستند.

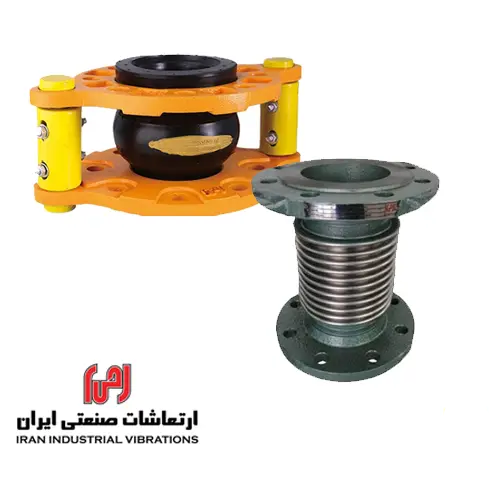

ارتعاشات صنعتی ایران (آصا)؛ پیشگام تولید لرزه‌ گیر در ایران

شرکت ارتعاشات صنعتی ایران با نام تجاری شناخته‌ شده آصا، از سال 1348 با اخذ پروانه بهره‌برداری از وزارت صنایع و تحت عنوان «لاستیک‌ سازی» فعالیت خود را آغاز کرد. این شرکت در سال 1370 با تغییر نام و ثبت رسمی تحت عنوان ارتعاشات صنعتی ایران، وارد عرصه طراحی و تولید اتصالات انعطاف‌ پذیر (Flexible Joints) و تجهیزات پیشرفته مورد نیاز صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع معدنی و بسیاری از حوزه‌ های صنعتی شد.

آصا با تکیه بر تجربه چند دهه فعالیت، بهره‌گیری از متخصصان مجرب و استفاده از مدرن‌ترین ماشین‌آلات روز دنیا، توانسته است محصولات خود را با کیفیتی رقابتی و مطابق استانداردهای جهانی عرضه کند. برخی از تجهیزات و خطوط تولید این شرکت عبارت‌اند از:

• پرس‌ های هیدرولیک و پرس‌ های رول‌ فرمینگ برای شکل‌ دهی دقیق قطعات
• دستگاه‌های اتوماتیک جوشکاری لوله‌های استیل با دقت بالا
• تجهیزات فرمینگ شیلنگ‌های فلزی به روش الاستوفرم
• خط تولید شیلنگ‌های لاستیکی صنعتی مقاوم در برابر فشار و حرارت
• تجهیزات تولید اتصالات پارچه‌ای مقاوم در برابر حرارت‌های بالا

دامنه محصولات آصا شامل انواع لرزه‌ گیرها، شیلنگ‌ های فلزی و لاستیکی، اتصالات مقاوم به خوردگی و حرارت، و راهکارهای تخصصی برای مهار ارتعاشات مکانیکی در سیستم‌ های صنعتی است. این شرکت با رعایت استانداردهای بین‌ المللی، ارائه قیمت رقابتی و پشتیبانی فنی کامل، سهم عمده‌ای از بازار داخلی ایران را در حوزه لرزه‌گیر صنعتی در اختیار دارد.

طریقه نصب لرزه گیر

1. انتخاب لرزه گیر مناسب:
   ابتدا لرزه گیر باید بر اساس سایز لوله، نوع سیال، فشار و دمای کاری، میزان ارتعاش و نوع اتصال انتخاب شود.
2. خاموش کردن تجهیزات و تخلیه خط:
   پیش از نصب، پمپ، کمپرسور یا تجهیزات متصل به خط خاموش شده و فشار و سیال داخل لوله به ‌طور کامل تخلیه شود.
3. بررسی محل نصب:
   محل نصب باید تمیز، قابل دسترس و دارای فضای کافی برای حرکت طبیعی لرزه گیر باشد. نصب در مجاورت تجهیزات ارتعاش ‌زا معمولاً عملکرد بهتری ایجاد می‌ کند.
4. کنترل هم ‌راستایی لوله‌ ها:
   دو طرف خط لوله باید کاملاً هم ‌محور باشند. استفاده از لرزه گیر برای جبران انحراف شدید، فاصله نامناسب یا اشتباهات لوله‌ کشی مجاز نیست.
5. بررسی فلنج ‌ها و اتصالات:
   سطح فلنج‌ ها باید صاف، تمیز و بدون خوردگی، پلیسه یا لبه تیز باشد تا از آسیب ‌دیدگی و نشتی لرزه گیر جلوگیری شود.
6. قرار دادن لرزه گیر در مسیر:
   لرزه گیر بدون کشیدگی، فشردگی یا پیچش اضافی میان دو اتصال قرار داده شود. جهت نصب نیز باید مطابق علامت جریان یا دستورالعمل سازنده باشد.
7. نصب واشر و پیچ‌ ها:
   در صورت نیاز، واشر مناسب میان فلنج‌ ها قرار داده شده و پیچ‌ ها از سوراخ‌ های فلنج عبور داده شوند. پیچ‌ ها نباید با بدنه لاستیکی یا بخش انعطاف ‌پذیر تماس داشته باشند.
8. بستن تدریجی پیچ ‌ها:
   پیچ‌ ها باید به ‌صورت ضربدری و در چند مرحله سفت شوند تا فشار به شکل یکنواخت روی فلنج و لرزه گیر توزیع شود.
9. تنظیم میل مهار:
   در لرزه گیرهای مهاردار، میل مهار و مهره‌ها بر اساس میزان حرکت مجاز تنظیم می ‌شوند. سفت کردن بیش ‌ازحد مهارها می‌ تواند انعطاف‌ پذیری لرزه گیر را کاهش دهد.
10. نصب ساپورت و مهار خط:
    لوله ‌ها و تجهیزات باید ساپورت و مهار مناسبی داشته باشند. وزن لوله، شیرآلات یا تجهیزات نباید مستقیماً روی لرزه گیر قرار گیرد.
11. بررسی نهایی اتصال‌ ها:
    پس از نصب، وضعیت پیچ‌ ها، هم ‌راستایی لوله، فاصله فلنج‌ ها و نبود پیچش یا تغییر شکل در بدنه لرزه گیر بررسی شود.
12. راه‌ اندازی تدریجی سیستم:
    سیستم با فشار و دبی کم راه ‌اندازی شده و سپس به ‌تدریج به شرایط کاری عادی برسد تا از وارد شدن ضربه ناگهانی به لرزه گیر جلوگیری شود.
13. انجام تست نشتی:
    در زمان راه‌اندازی، محل اتصال فلنج‌ ها و بدنه لرزه گیر از نظر نشتی، صدای غیرعادی، لرزش بیش ‌ازحد یا تغییر شکل کنترل شود.
14. بازرسی دوره ‌ای:
    پس از نصب، لرزه گیر باید در بازه‌های مشخص از نظر ترک‌ خوردگی، خوردگی، پارگی، شل شدن پیچ‌ ها، نشتی و تغییر شکل بررسی شود.

خرید لرزه‌گیر

فروشگاه اینترنتی ابزار دقیق پیکاتک یکی از مراجع معتبر و تخصصی تأمین تجهیزات صنعتی در ایران است که سال‌ ها تجربه موفق در عرضه انواع محصولات ابزار دقیق، شیرآلات صنعتی، لوله و اتصالات، آهن‌ آلات صنعتی و تجهیزات تست و اندازه‌گیری دارد. این مجموعه با تکیه بر دانش فنی و تخصص تیم کارشناسی خود، فرآیند خرید تجهیزات را برای صنایع سراسر کشور ساده، سریع و مطمئن کرده است.

در بخش تخصصی لرزه‌گیر، پیکاتک مجموعه‌ای کامل از لرزه‌ گیر آکاردئونی و لرزه‌گیر لاستیکی را از معتبرترین برندهای داخلی و خارجی ارائه می‌ دهد. کلیه محصولات عرضه‌ شده دارای گارانتی اصالت و کیفیت بوده و با قیمت رقابتی و شرایط خرید منعطف در اختیار مشتریان قرار می‌ گیرند. ارسال سریع کالا به تمام نقاط ایران این امکان را فراهم می‌ کند تا پروژه‌ ها بدون محدودیت مکانی به تجهیزات خود دسترسی داشته باشند.

برای خرید انواع لرزه‌گیر صنعتی کافی است مشخصات فنی، سایز، متریال، فشار و دمای کاری، و ویژگی‌ های هر محصول را بررسی کرده و با توجه به نیاز و بودجه پروژه، بهترین مدل را انتخاب کنید. درج اطلاعات فنی کامل، تصاویر با کیفیت و توضیحات تخصصی در پیکاتک باعث می‌ شود تصمیم‌ گیری با اطمینان کامل انجام شده و از مشکلات ناشی از انتخاب اشتباه جلوگیری گردد.

در صورت نیاز به مشاوره، کارشناسان فروش ما آماده پاسخگویی به سوالات شما هستند. از طریق تماس با واحد فروش می‌ توانید استعلام قیمت روز لرزه‌گیر، مقایسه مدل‌ ها، دریافت پیشنهاد فنی و انتخاب بهینه را انجام دهید. این پشتیبانی تخصصی خرید شما را نه‌ تنها ساده و سریع، بلکه کاملاً مطابق با استانداردهای پروژه تضمین می‌ کند.

راهنمای خرید لرزه گیر

انتخاب صحیح اکسپنشن جوینت صنعتی نیازمند بررسی دقیق مشخصات فنی برند سازنده است. مهمترین نکات خرید انواع لرزه گیر عبارتنداز:

• نوع لرزه‌گیر: لرزه‌گیر لاستیکی برای جذب ارتعاش و شوک در سیستم‌ های آب، HVAC و خطوط فرآیندی کم‌ فشار مناسب است؛ لرزه‌گیر آکاردئونی فلزی در شرایط دمایی و فشاری بالا، صنایع بخار، نفت و گاز و خطوط شیمیایی کاربرد دارد.
• متریال: لاستیک EPDM، NBR یا Neoprene برای سیالات خاص؛ فولاد ضدزنگ (SS304/SS316) یا آلیاژهای Inconel/Hastelloy در فلزی‌ها برای مقاومت در برابر خوردگی و حرارت
• سایز: مطابق قطر داخلی خط لوله و دبی جریان؛ سایز استاندارد از 1 اینچ تا 60 اینچ
• نوع سیال: آب، بخار، روغن، گاز، اسید یا مواد شیمیایی؛ هر سیال متریال خاص خود را می‌ طلبد
• حداقل و حداکثر دما و فشار: انتخاب باید بر اساس دامنه کاری واقعی (مثلاً -20°C تا +400°C و فشار 0.5 تا 40 بار)
• شرایط محیطی: قرارگیری در فضای باز، محیط خورنده، مناطق انفجاری (ATEX)، یا دماهای بسیار پایین/بالا
• مشخصات فلنج: قطر اسمی (DN)، ضخامت، تعداد سوراخ‌ها، فاصله مرکز به مرکز سوراخ (PCD)، و طول Face-to-Face
• نوع اتصال: اتصال فلنجی، جوشی، یا رزوه‌ای براساس طراحی سیستم
• مهار: وجود یا عدم وجود Tie Rods یا Anchors برای محدودکردن جابجایی محوری/جانبی
