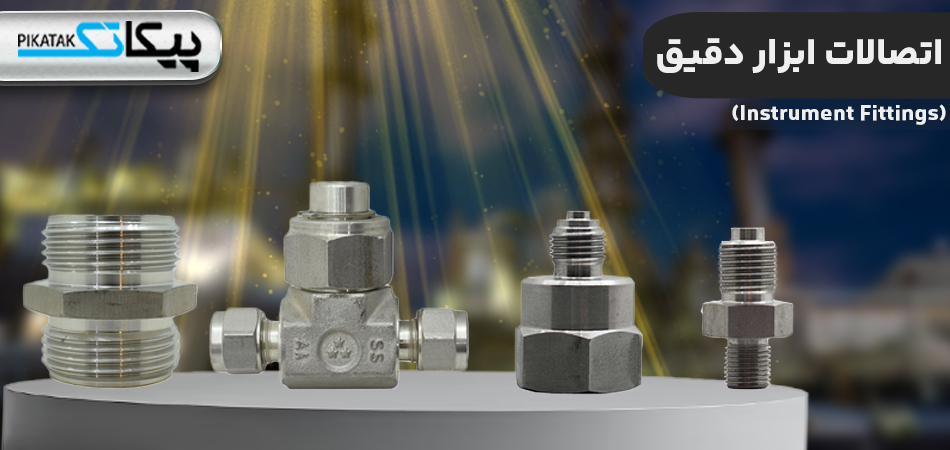

اتصالات ابزار دقیق

اتصالات ابزار دقیق یا فیتینگ‌های ابزار دقیق (Instrument Fittings)، اجزای کلیدی در سیستم‌های پایپینگ و تیوبینگ محسوب می شوند که برای تغییر جهت جریان سیال، ایجاد انشعاب و یا تنظیم مسیرهای عبوری سیالات در تجهیزات ابزار دقیق به کار می‌روند.

این اتصالات به منظور افزایش تعداد مسیرهای عبوری، مسدود کردن یکی از مسیرهای لوله، تغییر قطر لوله و موارد مشابه مورد استفاده قرار می‌گیرند. آشنایی با انواع اتصالات ابزار دقیق و فیتینگ‌ها در تمامی صنایع، از الزامات اساسی برای نصب و راه‌اندازی تجهیزات به شمار می‌ رود. انتخاب متریال مناسب، سایز صحیح و سایر ملاحظات طراحی در هنگام خرید و انتخاب انواع فیتینگ‌ها، بسیار حیاتی و مهم است. این انتخاب‌ها نه تنها بر کارایی و عملکرد سیستم تأثیر می‌گذارند، بلکه نقش مهمی در ایمنی و پایداری سیستم‌های صنعتی ایفا می‌کنند.

اتصالات ابزار دقیق به گونه‌ای طراحی شده‌اند که بدون نشتی عمل کنند. این ویژگی باعث می‌شود که آن‌ها برای کاربردهای حساس و دقیق، نظیر اندازه‌گیری و کنترل سیالات، ایده‌آل باشند. این اتصالات باید با بالاترین استانداردهای کیفی ساخته و تولید شوند تا اطمینان حاصل شود که در شرایط مختلف عملکرد بهینه‌ای دارند.

اتصالات ابزار دقیق در انواع مختلف و با جنس‌های متنوعی معمولا در سایزهای 1/2 ،1/4 و 3/4 اینچ تولید می‌شوند. یکی از متداول‌ترین متریال فولاد ضد زنگ 316L/316 است که به دلیل مقاومت بالا در برابر خوردگی و تحمل دما و فشار بالا به طور گسترده‌ای در صنایع مختلف استفاده می‌شود.

فروش اتصالات ابزار دقیق

با توجه به تنوع و کیفیت بالای محصولات، پیکاتک به عنوان تأمین کننده تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران شناخته می‌شود. این فروشگاه با تمرکز بر نیازهای مشتریان و ارائه خدمات حرفه‌ای، به بهبود کارایی و ایمنی در صنایع مختلف کمک می‌کند.

علاوه بر محصولات فوق، پیکاتک همچنین به فروش اتصالات ابزار دقیق می‌پردازد. این اتصالات به عنوان اجزای کلیدی در سیستم‌های لوله‌کشی و فرآیندهای صنعتی، نقش مهمی در اطمینان از عملکرد صحیح و ایمن تجهیزات دارند. اتصالات ابزار دقیق ارائه شده در پیکاتک شامل انواع مختلفی از اتصالات است که برای سازگاری با نیازهای خاص هر پروژه طراحی شده‌اند.

 تیم متخصص و مجرب این فروشگاه آماده است تا با ارائه اطلاعات دقیق و راهنمایی‌های لازم، به مشتریان در انتخاب بهترین محصولات و راه‌حل‌ها کمک کند. بازدیدکنندگان محترم جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت اتصالات ابزاردقیق با کارشناسان فروش ما تماس بگیرید.

اجزای تشکیل دهنده اتصالات ابزار دقیق

اتصالات ابزار دقیق به طور گسترده در صنایع مختلف، به ویژه در کاربردهای انتقال سیالات مایع و گاز استفاده می شوند. آنها اتصال قابل اعتماد و ضد نشتی بین لوله ها و غیره را فراهم می کنند. درک اجزای اتصالات ابزار دقیق برای انتخاب اتصالات مناسب برای کاربردهای خاص ضروری است. برخی از اجزای اصلی اتصالات ابزار دقیق عبارتنداز:

مهره (Nut)

مهره جزء بیرونی و کلیدی در اتصالات است که با سفت شدن، فرول را به سمت لوله و بدنه اتصال فشرده می‌کند. طراحی مهره به‌گونه‌ای است که امکان استفاده از ابزار مناسب، مانند آچار، را فراهم می‌کند تا بتوان به راحتی آن را سفت یا شل کرد. این ویژگی باعث می‌شود که مهره به عنوان یک عنصر مهم در ایجاد و حفظ یک اتصال ایمن و مطمئن عمل کند.

بدنه (Body)

بدنه اتصالات، ساختار اصلی و اساسی را فراهم می‌کند که لوله به آن متصل می‌شود. بدنه معمولاً دارای یک بخش رزوه‌دار است که مهره به آن متصل می‌شود و همچنین یک سوراخ داخلی برای قرار دادن لوله دارد. این طراحی به بدنه اجازه می‌دهد تا به‌عنوان یک نقطه استحکام عمل کند و بارهای فشاری و کششی را تحمل کند. بدنه اتصالات ممکن است به گونه‌ای طراحی شود که در برابر شرایط محیطی مختلف مقاوم باشد و از مواد با کیفیت بالا ساخته شود تا عمر مفید بیشتری داشته باشد.

فرول (Ferrule)

فرول جزء اصلی و کلیدی در اتصالات فرول است که نقش مهمی در ایجاد آب بندی ایفا می‌کند. زمانی که مهره سفت می‌شود، فرول تغییر شکل داده و لوله را محکم در بر می‌گیرد. این فرآیند باعث ایجاد یک اتصال ضد نشتی می‌شود که از نشت مایعات یا گازها جلوگیری می‌کند. فرول معمولاً از موادی با مقاومت بالا ساخته می‌شود تا بتواند فشار و دماهای مختلف را تحمل کند و در برابر خوردگی و سایش مقاوم باشد.

اتصالات تک فرول از یک حلقه فرول برای محکم کردن لوله در بدنه اتصال استفاده می‌کنند. این طراحی ساده و معمولاً مقرون به صرفه‌تر است و آن را برای کاربردهایی مناسب می‌سازد که در آن عملکرد آب‌بندی شدید حیاتی نیست، اما همچنان نیاز به قابلیت اطمینان وجود دارد. اتصالات تک فرول به دلیل سادگی در نصب و نگهداری، گزینه‌ای مناسب برای پروژه‌هایی هستند که نیاز به هزینه‌های پایین و کارایی مناسب دارند.

اتصالات دو فرول شامل دو حلقه فرول هستند: یک فرول جلو که لوله را محکم می‌کند و یک فرول عقب که لوله را پشتیبانی و هم‌تراز می‌سازد. این طراحی، سطح بالاتری از یکپارچگی آب‌بندی را به ویژه در کاربردهای فشار بالا و دماهای بالا فراهم می‌کند. به همین دلیل، اتصالات دو فرول به عنوان انتخاب ارجح در محیط‌های سخت و چالش‌برانگیز شناخته می‌شوند، جایی که قابلیت اطمینان و ایمنی سیستم از اهمیت بالایی برخوردار است.

اتصالات تک فرول عموماً نصب آسان‌تر و قیمت کمتری دارند، که آنها را برای کاربردهای کم‌اهمیت و غیرحساس ایده‌آل می‌سازد. در مقابل، اتصالات دو فرول اگرچه پیچیده‌تر و کمی پرهزینه‌تر هستند، اما عملکرد برتری را در شرایط حیاتی و حساس ارائه می‌دهند، جایی که قابلیت اطمینان سیستم و جلوگیری از نشتی اهمیت بالایی دارد. به طور کلی، انتخاب بین اتصالات تک و دو فرول بستگی به نیازهای خاص پروژه و شرایط عملیاتی دارد.

انواع اتصالات ابزار دقیق

اتصالات ابزار دقیق در انواع گوناگونی تولید می شوند که هر کدام باتوجه به مزایا و ویژگی ها برای کاربردهای مختلفی مورد استفاده قرار می گیرند. برخی از انواع پرکاربرد اتصالات ابزار دقیق در ادامه معرفی می شوند:

کانکتور دو سر مهره (Tube union)

کانکتور دو سر مهره یکی از انواع اتصالات فشاری است که به منظور اتصال انتهای دو لوله به کار می‌روند. این اتصالات به دلیل طراحی خاص خود، امکان ایجاد یک اتصال بدون نشتی و آب‌بندی محکم را فراهم می‌کنند. در این نوع اتصالات، فشار ناشی از تعامل بخش‌های رزوه‌دار باعث ایجاد آب‌بندی مؤثر می‌شود که از نشت سیالات جلوگیری می‌کند.

کانکتور یکسر مهره (Male/Female  Connector)

این کانکتور فشاری یک نوع اتصال پیشرفته است که به طور خاص برای اتصال یک تیوب استیل ابزار دقیقی به یک مادگی یا نرگی با رزوه NPT طراحی شده است. ساختار این کانکتور به گونه‌ای است که امکان ایجاد اتصالی محکم و بدون نشتی را فراهم کند و این ویژگی آن را برای استفاده در صنایع فرآیندی و کاربردهای صنعتی ایده‌آل می‌سازد. به عنوان مثال برای اتصال تیوب به منیفولد از این اتصالات استفاده می شود.

 این کانکتور معمولاً از مواد با کیفیت بالا مانند استیل ضد زنگ ساخته می‌شود، که آن را در برابر خوردگی و فشارهای بالا مقاوم می‌سازد. این ویژگی‌ها باعث می‌شود که کانکتور در محیط‌های صنعتی سخت و در شرایط عملیاتی چالش‌برانگیز به خوبی عمل کند. نام های دیگر فیمیل کانکتور شامل فیتینگ مادگی، اتصال مادگی یک سر مهره، اتصال فیمیل کانکتور و کانکتور مادگی یک سر مهره می شود.

کانکتور زانویی دو سر مهره (Union Elbow)

زانویی دو سر مهره یا یونیون البو (Union Elbow) به عنوان یکی از اتصالات مهم در سیستم‌های پایپینگ، برای اتصال دو لوله هم‌سایز به یکدیگر با زاویه 90 یا 45 درجه مورد استفاده قرار می‌گیرد. این نوع اتصالات به‌ویژه در مواقعی که دو لوله به صورت عمود بر هم قرار دارند، کارایی بالایی دارد.

یکی از ویژگی‌های بارز این زانویی، پوشش نقره‌ای (Ag coating) داخلی آن است که به طور قابل توجهی عمر مفید اتصال را افزایش می‌دهد. این پوشش نقره‌ای نه تنها در هنگام مونتاژ و دمونتاژ از آسیب به رزوه‌ها جلوگیری می‌کند، بلکه باعث تسهیل در این فرآیند نیز می‌شود.

مکانیزم دو فروله که شامل یک فرول جلویی (Front Ferrule) و یک فرول پشتی (Back Ferrule) است، از دیگر مزایای این کانکتور زانویی به شمار می‌آید. این طراحی دو فروله، مقاومت بیشتری در برابر لرزش و تنش‌های مکانیکی فراهم می‌کند و همچنین احتمال نشتی را نسبت به اتصالات تک فروله به طور قابل توجهی کاهش می‌دهد. در نتیجه، زانویی دو سر مهره یا یونیون البو به عنوان یک انتخاب مطمئن و کارآمد برای اتصالات لوله‌کشی در پروژه‌های مختلف شناخته می‌شود.

کانکتور سه راهی یا یونیون تی (Union Tee)

این کانکتور برای اتصال سه تیوب ابزارقیق مورد استفاده قرار می گیرد و با استفاده از درپوش Hexhead plug میتوان یکی از این سه راه را مسدود کرد. اتصال سه راهی برای ایجاد انشعاب در لوله‌ها به کار می‌رود و به شکل حرف “T” طراحی شده و امکان اتصال سه لوله هم‌سایز را فراهم می‌کند. دو ورودی این اتصال به صورت موازی و یک خروجی به صورت عمود بر آن قرار دارد، که به کاربران این امکان را می‌دهد تا از یک لوله اصلی به دو لوله فرعی انشعاب بگیرند.

علاوه بر کانکتور سه راهی مهره دار، انواع دیگری با یکسر ریردیوسر، نر یا مادگی نیز تولید می شوند. به عنوان مثال کانکتور با دو سر مهره در یک راستا و یکسر رزوه NPT عمود بر مسیر تیوب جهت اتصال دو تیوب در یک راستا به‌ یک اتصال رزوه ای نرگی یا مادگی کاربرد دارد.

 کانکتور چهار راهی یا یونیون کراس (Union Cross)

اتصال یونیون کراس به صورت صلیبی شکل است و امکان اتصال چهار لوله هم‌سایز را فراهم می‌کند. این ویژگی به طراحان سیستم‌های لوله‌کشی این امکان را می‌دهد که انشعاب‌های متعددی را از یک نقطه مرکزی ایجاد کنند. با استفاده از فرول‌ها (Ferrules) و واشرهای مناسب، اتصال یونیون کراس احتمال نشتی را به حداقل می‌رساند و ایمنی سیستم لوله‌کشی را افزایش می‌دهد. همچنین کانکتورهای چهار راهی با نام های دیگری نظیر فیتینگ چهارراهی، اتصال چهاررراهی چهار سر مهره، اتصال کراس کانکتور و رابط یونیون کراس نیز شناخته می شوند.

درپوش رزوه ای (Hex head plug)

درپوش رزوه ای هگز پلاگ یکی از انواع اتصالات لوله‌کشی است که به‌ویژه برای مسدود کردن انتهای لوله‌ها یا اتصالات طراحی شده است و معمولاً از مواد مقاوم در برابر فشار و خوردگی ساخته می‌شود. درپوش شش‌ضلعی نوعی اتصال پیچی است که دارای یک سر شش‌ضلعی برای سفت کردن و یک سر دیگر صاف یا مخروطی برای مسدود کردن سوراخ‌های رزوه‌دار طراحی شده است. این نوع درپوش به طور گسترده در صنایع مختلف به کار می‌رود و نقش مهمی در ایمن‌سازی و جلوگیری از نشت سیالات ایفا می‌کند.

مزایای استفاده از اتصالات ابزار دقیق

اتصالات لوله به عنوان اجزای حیاتی در سیستم‌های لوله‌کشی، مزایای متعددی را ارائه می‌دهند که آن‌ها را به گزینه‌ای ایده‌آل برای صنایع مختلف تبدیل می‌کند. در ادامه، به بررسی برخی از مهم‌ترین مزایای این اتصالات می‌پردازیم:

نصب آسان

اتصالات ابزار دقیق به گونه‌ای طراحی شده‌اند که نصب آن‌ها بسیار آسان و سریع باشد. این اتصالات نیاز به حداقل ابزار و تخصص دارند، که این ویژگی آن‌ها را برای بسیاری از صنایع و کاربردها به گزینه‌ای محبوب تبدیل کرده است. با این طراحی، کارکنان می‌توانند بدون نیاز به آموزش‌های پیچیده، اتصالات را به سرعت و به راحتی نصب کنند.

اتصالات بدون نشتی

یکی از ویژگی‌های کلیدی اتصالات ابزار دقیق، ایجاد یک  اتصال محکم و قابل اطمینان است که به طور مؤثری از نشتی جلوگیری می‌کند. این ویژگی به تضمین جریان کارآمد سیالات کمک می‌کند و از بروز مشکلات ناشی از نشتی که می‌تواند منجر به خسارات مالی و ایمنی شود، جلوگیری می‌کند.

تنوع سایز و متریال

اتصالات ابزار دقیق در انواع مختلفی از اندازه‌ها، مواد و پیکربندی‌ها در دسترس هستند. این تنوع به آن‌ها این امکان را می‌دهد که برای یک طیف گسترده‌ای از کاربردها مناسب باشند. از صنایع نفت و گاز گرفته تا سیستم‌های آب و فاضلاب، اتصالات لوله می‌توانند به راحتی با نیازهای خاص هر پروژه سازگار شوند.

دوام و ماندگاری

اتصالات ابزار دقیق معمولاً از مواد با کیفیت بالا مانند فولاد ضد زنگ ساخته می‌شوند. این مواد باعث می‌شوند که اتصالات دارای دوام و ماندگاری طولانی باشند و بتوانند در شرایط سخت و تحت فشارهای بالا به خوبی عمل کنند. این ویژگی به کاهش هزینه‌های تعمیر و نگهداری کمک می‌کند و عمر مفید سیستم‌های لوله‌کشی را افزایش می‌دهد.

مقاومت در برابر خوردگی

بسیاری از اتصالات ابزار دقیق به گونه‌ای طراحی شده‌اند که در برابر خوردگی مقاوم باشند. این ویژگی آن‌ها را برای استفاده در محیط‌های سخت فرآینی، جایی که مواد خورنده وجود دارد، ایده‌آل می‌کند. با استفاده از اتصالات مقاوم در برابر خوردگی، می‌توانید از بروز مشکلات ناشی از آسیب‌های ناشی از مواد شیمیایی جلوگیری کنید و عمر سیستم‌های خود را افزایش دهید.

تحمل فشار و دماهای بالا

یکی از ویژگی‌های برجسته اتصالات ابزار دقیق، توانایی آن‌ها در تحمل فشارها و دماهای بالا است. این ویژگی به اتصالات این امکان را می‌دهد که در محیط‌هایی که شرایط سختی دارند به کار گرفته شوند. این اتصالات به طور خاص برای اطمینان از ایمنی و عملکرد دقیق در شرایط بحرانی طراحی شده‌اند.

انعطاف‌پذیری

یکی دیگر از مزایای اتصالات، قابلیت جداسازی و اتصال مجدد آسان آنها است. این ویژگی امکان نگهداری و تعمیر آسان را فراهم می‌کند و به شما این امکان را می‌دهد که در صورت نیاز به تغییرات در سیستم، به راحتی اتصالات را جدا کرده و دوباره وصل کنید. این امر به ویژه در شرایطی که نیاز به تعمیرات یا به‌روزرسانی‌های دوره‌ای وجود دارد، بسیار مفید است.

نکات مهم خرید اتصالات ابزار دقیق

انتخاب مناسب اتصالات ابزار دقیق برای دستیابی به اتصالات بدون نشتی و قابل اعتماد در صنایع مختلف بسیار حیاتی است. با درک الزامات کاربرد و در نظر گرفتن عواملی مانند برند سازنده، نوع اتصالات، سایز اتصال (اینچ، میلی متر)، سازگاری متریال، ضخامت لوله، درجه بندی فشار و دما می‌توانید تصمیمات آگاهانه‌ای بگیرید و اتصالاتی را انتخاب کنید که نیازهای خاص شما را برآورده کرده و عملکرد و قابلیت اطمینان بهینه را در سیستم شما تضمین کند.

نوع اتصال

برای انتخاب نوع اتصال مناسب ابزار دقیق، انواع مختلف اتصالات موجود مانند اتصالات فشاری، اتصالات فلر، جوشی و غیره را ارزیابی کنید. عواملی همچون سهولت نصب، نیازهای تعمیر و نگهداری و محدودیت‌های طراحی سیستم را در نظر بگیرید تا نوع اتصالی را انتخاب کنید که بهترین تطابق را با نیازهای خاص کاربرد شما داشته باشد. در کانکتورهای تیوب خور سایز اتصال بر اساس قطر خارجی لوله (OD) یا Tube Outside Diameter می باشد.

متریال

انتخاب اتصالات ابزار دقیق باید بر اساس سازگاری مواد با سیال فرآیندی باشد. مواد متداول شامل فولاد ضد زنگ، برنج، فولاد کربنی و انواع مختلف آلیاژها هستند که هر یک سطوح متفاوتی از مقاومت در برابر خوردگی و خواص مکانیکی را ارائه می‌دهند.

محدوده فشار و دما

اطمینان حاصل کنید که اتصالات ابزار دقیق انتخاب شده، برای حداکثر فشار و دمای عملیاتی کاربرد شما مناسب هستند. انتخاب اتصالات با درجه بندی مناسب فشار و دما، به جلوگیری از نشتی، خرابی یا خطرات ایمنی در شرایط عملیاتی کمک می‌کند.

گواهینامه و تاییدیه ها

بررسی کنید که اتصالات ابزار دقیق با استانداردها و گواهینامه‌های صنعتی مانند ASME، ASTM، DIN یا ISO مطابقت دارند. به دنبال اتصالاتی باشید که الزامات قانونی و گواهینامه‌های مربوط به صنعت یا برنامه شما را برآورده می‌کنند و کیفیت و عملکرد را تضمین می‌کنند.

ارزیابی نیازهای نصب و نگهداری

سهولت نصب و نگهداری اتصالات ابزار دقیق انتخابی را در نظر بگیرید. اتصالاتی را انتخاب کنید که ویژگی‌هایی مانند مونتاژ بدون ابزار، طرح‌های اتصال سریع، یا اجزای از پیش مونتاژ شده را ارائه دهند تا نصب را ساده‌تر کرده و زمان خرابی در طول تعمیر و نگهداری را کاهش دهند.
