اتصالات پنج لایه
اتصالات پنج لایه چیست؟

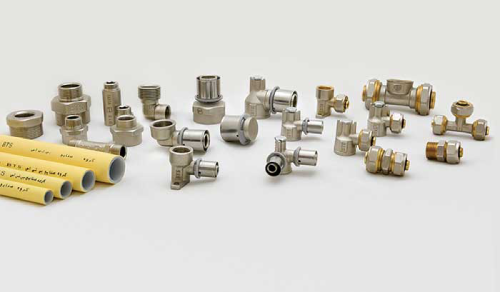

اتصالات پنج لایه به مجموعه قطعاتی گفته می شود که برای اتصال، انشعاب، تغییر مسیر یا تغییر قطر لوله های پنجلایه (PEX-AL-PEX) در سیستم های تاسیساتی مورد استفاده قرار می گیرند. در واقع، هیچ شبکه لوله کشی استانداردی بدون وجود این اتصالات قابل اجرا نیست، زیرا در بخش های مختلف مسیر، نیاز به تنظیم جهت جریان، اتصال انشعابات جدید یا کاهش و افزایش قطر لوله وجود دارد.
این اتصالات در سه مدل اصلی پرسی، کوپلی و کلمپی تولید می شوند که هرکدام ویژگی فنی و نحوه نصب متفاوتی دارند. انتخاب نوع اتصال، بسته به طراحی سیستم لوله کشی، فشار کاری پروژه و ترجیح مجری تاسیسات انجام می شود.
در یک شبکه تاسیساتی، کیفیت اتصالات پنج لایه نقش تعیین کننده‌ای در دوام و سلامت سیستم دارد. استفاده از اتصالات استاندارد و مقاوم، ضمن جلوگیری از نشتی و افت فشار، باعث افزایش عمر مفید شبکه لوله کشی و کاهش هزینه‌های نگهداری در آینده خواهد شد. هدف از این مقاله پیکاتک راهنمایی خرید و آشنایی با انواع اتصالات پنج لایه است.

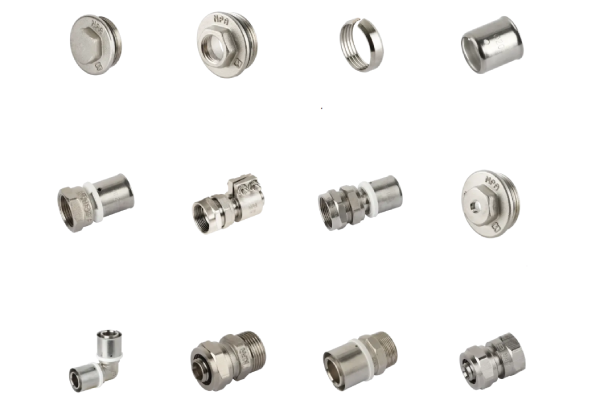

انواع اتصالات پنج لایه
در اجرای شبکه های لوله کشی ساختمان، استفاده از اتصالات با طراحی و روش نصب متفاوت ضروری است. هر بخش از سیستم تاسیساتی، بسته به فشار کاری، مسیر جریان و نوع کاربرد، به اتصالات خاص خود نیاز دارد. برند نیوپایپ مجموعه ای کامل از اتصالات پنج لایه را در مدل های زیر تولید می کند:
- اتصالات کوپلی: اتصالات کوپلی از پرکاربردترین اتصالات لولههای پنجلایه هستند که از برنج با روکش نیکل ساخته می شوند. این اتصالات در برابر رسوب‌گیری، فرسایش و فشار مکانیکی مقاومت بالایی دارند. ساختار آنها از چهار بخش اصلی شامل بدنه، اورینگ، مهره و حلقه برنجی تشکیل شده و نصب آن ها بدون نیاز به دستگاه خاص انجام می شود.

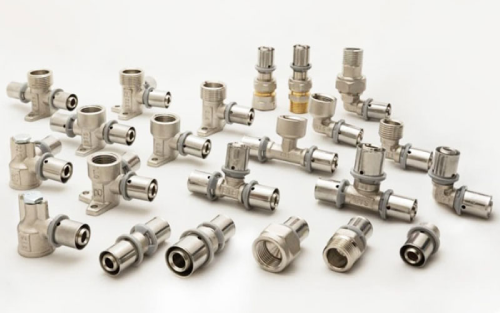

- اتصالات پرسی: این اتصالات به‌وسیله دستگاه پرس روی لوله نصب می شوند و به دلیل آب بندی کامل و مقاومت بالا در برابر نشتی، در پروژه‌های حساس استفاده زیادی دارند. بدنه‌ی آن ها از آلیاژ برنج با روکش نیکل ساخته شده و نصب سریع تری نسبت به نوع کوپلی دارند.
- اتصالات کلمپی: در اتصالات کلمپی، لوله ها به وسیله کمربند و پیچ فلزی به هم متصل می شوند. این مدل برای لولههای سایز بالا و نقاطی با فشار زیاد آب مناسب‌تر است. محصولاتی از این نوع در نیوپایپ با روش فورجینگ 50 تنی تولید می شوند تا استحکام کافی در برابر فشار را تضمین کنند.
- اتصالات رزوه‌ای: اتصالات رزوه‌ای مطابق با استانداردهای بین المللی طراحی شده و برای شبکه های آب سرد و گرم با دمای متعارف کاربرد دارند. این اتصالات از آلیاژهای مقاوم در برابر خوردگی ساخته شده و به دلیل سهولت نصب و دوام بالا، جایگاه ویژه ای در سیستم‌های تأسیسات خانگی و صنعتی دارند.
مزایای استفاده از اتصالات پنج لایه
اجرای یک سیستم لوله کشی استاندارد بدون استفاده از اتصالات پنج لایه عملاً امکان پذیر نیست. این اتصالات وظیفه دارند تغییر مسیر جریان، اتصال لوله‌ها با قطرهای مختلف و انشعاب دهی در بخش های گوناگون شبکه را ممکن سازند.
بدون آنها، ساختار اصلی خطوط لوله شکل نمی گیرد و کارایی سیستم کاهش می یابد. علاوه بر نقش حیاتی در طراحی شبکه، استفاده از اتصالات استاندارد و باکیفیت مزایای فنی و اقتصادی متعددی به همراه دارد. در ادامه به مهم‌ترین ویژگی های این نوع اتصالات اشاره می شود:
سهولت در اجرای سیستم لوله کشی
یکی از اصلی ترین مزایای اتصالات پنج لایه، کاهش پیچیدگی اجرای لوله کشی است. در پروژه هایی مانند گرمایش از کف یا انتقال آب به طبقات بالا، مسیر لوله‌ها اغلب پیچیده است. در این شرایط، استفاده از زانویی، رابط مساوی، سه‌راهی یا تبدیل باعث تسهیل نصب و تنظیم مسیر جریان می شود. به کمک این اتصالات می توان مسیر لوله ها را با دقت و بدون خم شدن ناایمن تغییر داد و از افت فشار یا آسیب به سیستم جلوگیری کرد.
مقاومت بالا در برابر خوردگی و رسوب گیری
اتصالات پنج لایه مرغوب از متریال هایی مانند برنج با روکش ضدخوردگی یا کامپوزیت‌های فشرده ساخته می‌شوند که در برابر فرسایش، پوسیدگی، ضربه و رسوب‌گیری بسیار مقاوم اند. این ویژگی، عمر مفید سیستم را افزایش داده و مانع از ایجاد نشتی یا کاهش قطر مفید لوله ها در طول زمان می شود.
آب بندی کامل و جلوگیری از نشتی
کیفیت آب بندی در سیستم تأسیسات اهمیت حیاتی دارد. اتصالات پنج لایه به گونه‌ای طراحی شده‌اند که اتصال کاملاً محکم، ایمن و بدون نشتی میان لوله ها ایجاد کنند. هم خوانی دقیق ابعاد این اتصالات با لوله های پنج لایه سبب می شود هیچ فضای خالی یا ضعف فشاری در نقطه اتصال وجود نداشته باشد. این موضوع از بروز خسارات ناشی از نشت آب و خرابی زیرساخت ساختمان جلوگیری می کند.
کاربردهای اتصالات پنج لایه
- استفاده در سیستم های آب رسانی سرد و گرم ساختمان ها
- گرمایش از کف (Floor Heating) به‌دلیل تحمل دمای بالا و فشار زیاد
- اجرای شبکه های تهویه و مدارهای گرمایشی رادیاتور
- توزیع آب بهداشتی در منازل، هتل ها و مراکز درمانی
- استفاده در سیستم های گرمایش مرکزی و بویلرها
- اتصال خطوط لوله اصلی به شاخه های فرعی در پروژه های مسکونی و تجاری
- کاربرد در صنایع غذایی و دارویی برای انتقال مایعات بهداشتی
- استفاده در تأسیسات صنعتی سبک که نیاز به مقاومت در برابر خوردگی دارند
- شبکه های آبرسانی فضای سبز و سیستم های آبیاری هوشمند
- نوسازی و بازسازی خطوط قدیمی لوله کشی بدون نیاز به تخریب گسترده
نیوپایپ؛ تولیدکننده برتر لوله و اتصالات پنج لایه در ایران
نیوپایپ (NewPipe) یکی از برندهای معتبر در صنعت تأسیسات و لوله کشی ساختمان است که توسط شرکت آتی لوله سپاهان، از زیرمجموعه های گروه صنایع گیتی پسند تولید می شود. این مجموعه با بهره گیری از فناوری های روز دنیا و مواد اولیه مرغوب، اقدام به تولید لوله های پنجلایه PEX-AL-PEXb کرده است. ساختار پنج لایه این محصولات، ترکیبی از پلی اتیلن مشبک شده (PEX) و آلومینیوم است که ضمن افزایش استحکام مکانیکی، مقاومت در برابر فشار و حرارت را به شکل چشمگیری بالا می برد.
لوله های نیوپایپ دارای توان تحمل دمای 90 درجه سانتی گراد در فشار 10بار مطابق با کلاس کاربردی 5 استاندارد ملی ایران به شماره 12753 هستند. این ویژگی باعث شده از آنها در گستره وسیعی از سیستم های سرمایشی، گرمایشی و آب رسانی استفاده شود. شرکت نیوپایپ با 40 خط تولید فعال و ظرفیت سالانه 150 میلیون متر لوله در سایزهای 16تا 63 میلی متر، یکی از بزرگ ترین تولیدکنندگان این حوزه در کشور به شمار می رود.
در کنار تولید لوله ها، اتصالات برنجی نیوپایپ نیز در شرکت اصفهان چالاک با نام تجاری NPA تولید می شود. این اتصالات در مدل های کوپلی، پرسی و کلمپی با بیش از 500 نوع تنوع محصولی طراحی و ساخته می شوند و دارای ظرفیت تولید سالانه بیش از یک میلیون قطعه هستند.
استانداردها و گواهینامه های بین المللی نیوپایپ
اخذ گواهی ها و استانداردهای معتبر ملی و بین المللی از مهم ترین دستاوردهای برند نیوپایپ است که نمادی از کیفیت پایدار، دوام بالا و اعتماد مشتریان داخلی و خارجی محسوب می شود. برخی از مهم‌ترین این استانداردها عبارت‌اند از:
- استاندارد ASTM F-1281 آمریکا
- گواهینامه های فنی استاندارد ملی ایران
- گواهینامه های IQNet
- گواهینامه های DQS آلمان
.webp)
خرید اتصالات پنج لایه از فروشگاه پیکاتک
فروشگاه آنلاین پیکاتک به‌عنوان یکی از معتبرترین مراجع تأمین تجهیزات صنعتی و تأسیساتی کشور، سال‌هاست در زمینه‌ی فروش انواع لوله و اتصالات، شیرآلات صنعتی، ابزار دقیق، پمپ، آهن‌آلات و تجهیزات برق صنعتی فعالیت دارد. در میان محصولات متنوع پیکاتک، مجموعه‌ی کاملی از اتصالات پنج لایه در سایزها، مدل‌ها و کاربری‌های مختلف در دسترس مشتریان قرار دارد.
کلیه اتصالات پنج لایه عرضه‌شده در فروشگاه پیکاتک از برند معتبر نیوپایپ (NewPipe)، زیرمجموعه ی گروه صنایع گیتی پسند تأمین می شوند. این محصولات با بهره گیری از فناوری فورج دقیق و مواد اولیه مرغوب، دارای مقاومت مکانیکی بالا، آب بندی کامل و سازگاری با تمام خطوط لوله ی PEX-AL-PEX هستند.
قیمت اتصالات پنجلایه بر اساس نوع اتصال (پرسی، کوپلی، کلمپی یا رزوه‌ای)، سایز، جنس بدنه و برند تولیدکننده تعیین می شود؛ ازاین رو مشتریان می توانند در پیکاتک با دسترسی به اطلاعات فنی و قیمت هر مدل، بهترین محصول را مطابق با نیاز پروژه خود انتخاب کنند.
تیم فنی و فروش پیکاتک همه روزه آماده ارائه ی مشاوره تخصصی، اعلام قیمت روز، موجودی انبار و پیشنهاد فنی برای انتخاب اتصالات مناسب است تا فرآیند خرید شما ساده، سریع و مطمئن انجام شود. به کمک پیکاتک می توانید کلیه ملزومات لوله کشی ساختمان و سیستم های تأسیساتی را با کیفیت تضمین شده و قیمت رقابتی در سراسر کشور تهیه کنید.
