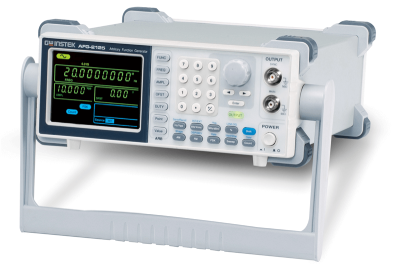

فانکشن ژنراتور چیست؟
فانکشن ژنراتور (Function Generator) یکی از تجهیزات اصلی آزمایشگاه های برق و الکترونیک محسوب می شود که برای تولید سیگنال های الکتریکی با شکل موج های مختلف مورد استفاده قرار می گیرد. این دستگاه می تواند موج های سینوسی، مربعی و مثلثی را با دامنه و فرکانس قابل تنظیم ایجاد کند.
در واقع از فانکشن ژنراتور برای تست و شبیه سازی عملکرد مدارهای الکترونیکی در شرایط مختلف استفاده می شود. کاربران معمولاً با کمک اسیلوسکوپ شکل موج خروجی را بررسی کرده و از صحت و پایداری آن اطمینان حاصل می کنند.
فانکشن ژنراتور در مقایسه با سیگنال ژنراتور (Signal Generator)، دامنه کمتری از فرکانس دارد اما قادر به تولید انواع بیشتری از شکل موج ها می باشد، در حالی که سیگنال ژنراتور بیشتر برای ایجاد سیگنال های سینوسی دقیق با فرکانس بالا استفاده می شود. محدوده‌ی فرکانسی فانکشن ژنراتورها معمولاً از چند هرتز تا چند مگاهرتز متغیر است و کاربرد وسیعی در مراکز تحقیق و توسعه (R&D)، دانشگاه ها، تعمیرگاه‌های الکترونیک و صنایع مخابراتی دارد.
هدف از این مقاله پیکاتک آشنایی با انواع، کاربردها، برندهای مطرح و راهنمایی خرید فانکشن ژنراتور است تا پس از مطالعه آن با آگاهی کامل بتوانید بهترین محصول را از فروشگاه اینترنتی پیکاتک انتخاب نمایید.
انواع فانکشن ژنراتور
فانکشن ژنراتورها در انواع مختلفی عرضه می شوند که هر کدام مزایای منحصر به فردی را ارائه می دهند. در ادامه برخی از انواع رایج آنها معرفی می شوند:
- فانکشن ژنراتور آنالوگ (Analog Function Generator):
جزء رایج ترین مدل ها می باشند و می‌توانند شکل موج‌های سینوسی، مربعی و مثلثی تولید کنند. از نظر قیمت نسبت به مدل های دیجیتال مقرون به صرفه تر است.
- فانکشن ژنراتور دیجیتال (Digital Function Generator):
از پردازش سیگنال دیجیتال (DSP) یا سنتز دیجیتال مستقیم (DDS) برای تولید شکل موج های دقیق و پایدار مانند سینوسی، مربعی، مثلثی، پالس و نویز استفاده می کند و در مقایسه با نمونه های آنالوگ خود، پایداری و دقت بیشتری ارائه می دهد. این مدل می تواند شکل موج های پیچیده‌تری نسبت به مدل آنالوگ بسازد و معمولا دارای نمایشگر LCD و کنترل از طریق USB یا LAN است.
- ژنراتور Arbitrary Waveform Generator (AWGs):
پیشرفته ترین نوع فانکشن دیجیتال ژنراتور می باشند که قادر به تولید هر شکل موجی هستند که بتوان آن را به صورت ریاضی توصیف کرد. این مولد بسیار انعطاف پذیر است و می تواند سیگنال های پیچیده یا نامنظم را برای کاربردهایی مانند آزمایش ارتباطات، شبیه سازی حسگر و آزمایش های مدولاسیون ایجاد کند.

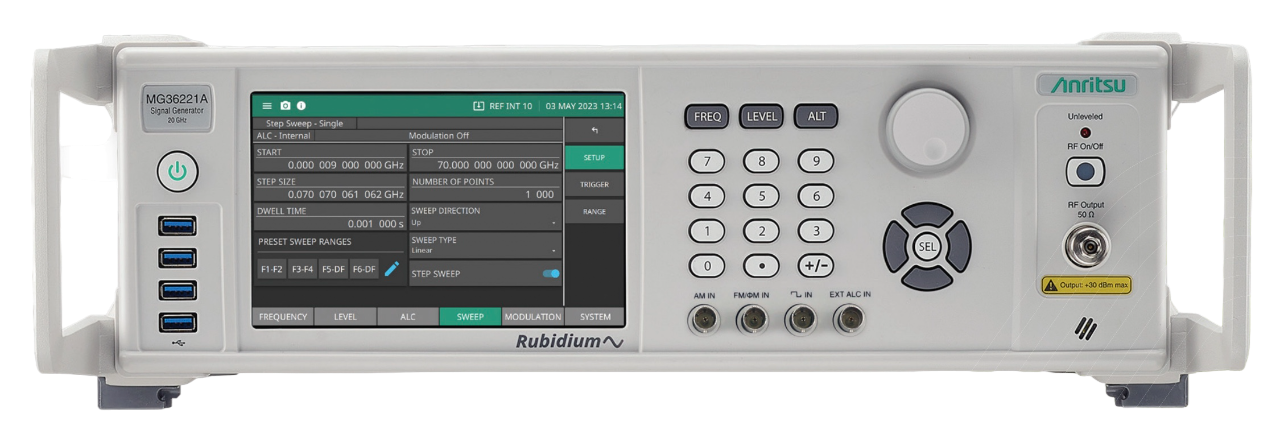

- سوییپ فانکشن ژنراتور (Sweep Function Generator):
این مدل سیگنال هایی تولید می کند که فرکانس آنها بین دو نقطه تنظیم به طور یکنواخت تغییر می کند. این مولد برای آزمایش پاسخ فرکانسی تقویت کننده ها، فیلترها و مدارها، با گزینه هایی برای سوییپ خطی یا لگاریتمی، مفید است.
- سیگنال ژنراتور RF و مایکروویو (RF and Microwave Signal Generator):
سیگنال ژنراتور RF در محدوده فرکانسی بسیار بالا (از MHz تا GHz) به کار می رود. این مدل عمدتاً در ارتباطات بی سیم، رادار و آزمایش مدارهای RF استفاده می شود و از ویژگی هایی مانند مدولاسیون AM، FM و فاز پشتیبانی می کند.

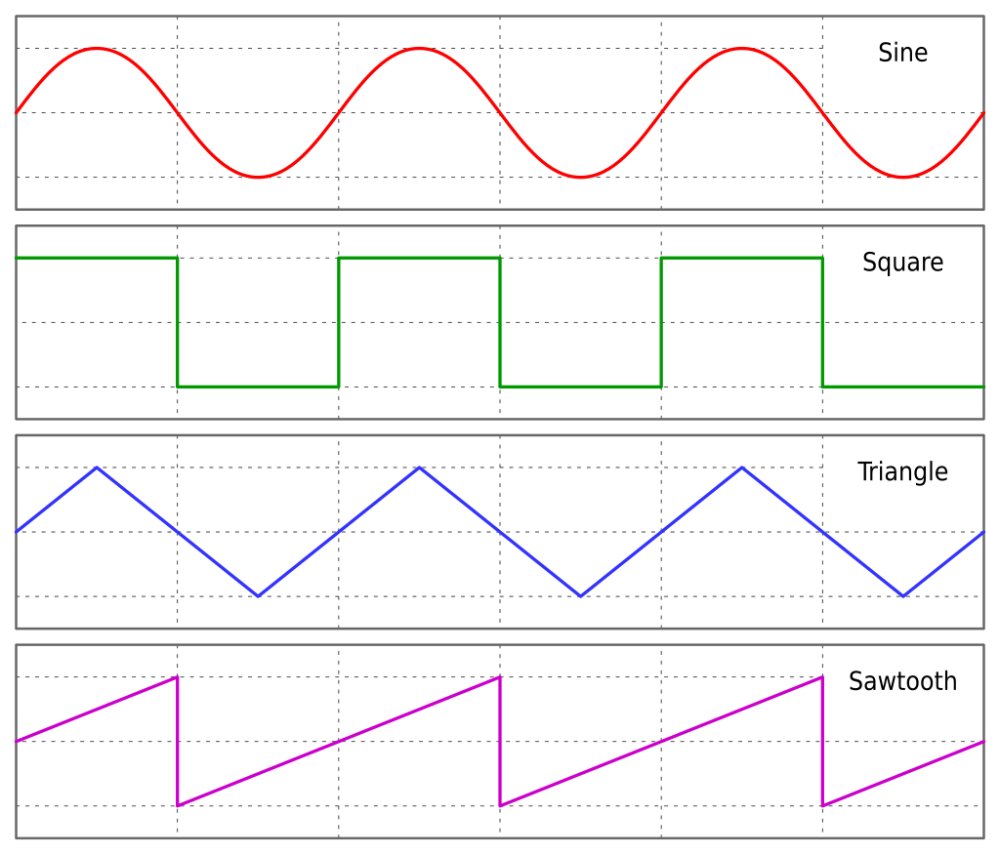

شکل موج های خروجی فانکشن ژنراتور
فانکشن ژنراتور قابلیت تولید 4 شکل موج اصلی نظیر سینوسی، مربعی، مثلثی و دندانه اره‌ای را دارد. این شکل موج ها اگرچه از یک فرآیند نوسان سازی داخلی مشترک ایجاد می شوند، اما هرکدام ویژگی ها و کاربرد خاص خود را دارند.
در مدار داخلی ژنراتور، موج مثلثی از طریق شارژ و دشارژ متناوب یک خازن در بخش انتگرال گیر ایجاد می شود. این موج سپس توسط مقایسه گر ولتاژ (Comparator) بررسی می گردد؛ هر زمان که ولتاژ به آستانه های تعیین شده برسد، موج مربعی پدید می آید.
در مرحله بعد، عبور موج مثلثی از یک مدار محدودکننده با دیود و مقاومت، خروجی نرم تر فراهم می کند که همان موج سینوسی است. هر یک از این شکل موج ها برای هدف متفاوتی کاربرد دارند:
- موج سینوسی (Sine Wave): مناسب برای آزمایش فیلترها، تقویت‌کننده‌ها و مدارات صوتی
- موج مربعی (Square Wave): کاربرد در مدارات دیجیتال، تست زمان‌بندی و ترانزیستورها
- موج مثلثی (Triangle Wave): مورد استفاده در مدولاسیون خطی و بررسی پاسخ گذرای سیستم ها
- موج دندانه اره‌ای (Sawtooth Wave): مورد استفاده در مدارات اسیلوسکوپ و سیستم های کنترلی

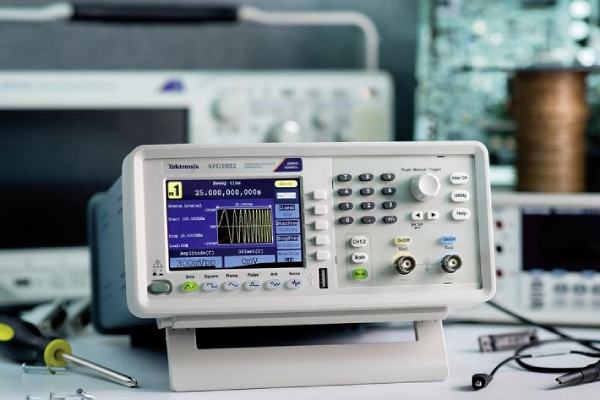

کاربردهای فانکشن ژنراتور
علیرغم ارتباط تنگاتنگ فانکشن ژنراتورها با زمینه های تخصصی مانند مهندسی الکترونیک و تحقیقات، کاربردهای آنها صرفاً به این حوزه ها محدود نمی شود. در واقع، فانکشن ژنراتورها در طیف وسیعی از کاربردهای روزمره استفاده می شوند که زندگی ما را بیش از آنچه تصور می کنیم، مستقیماً تحت تأثیر قرار می دهند. برخی دیگر از کاربردهای رایج فانکشن ژنراتور عبارتنداز:
- مخابرات: سیستم های ارتباطی مدرن بر اساس اصول انتقال و پردازش سیگنال بنا شده‌اند. فانکشن ژنراتورها در طراحی، آزمایش و عیب‌یابی این سیستم ها ضروری هستند و آنها را برای دنیای دیجیتال و به هم پیوسته ما حیاتی می کنند.
- الکترونیک خودرو: در صنعت خودرو، فانکشن ژنراتورها برای آزمایش واحدهای کنترل الکترونیکی (ECU)، رادیوها و سیستم های اطلاعات و سرگرمی استفاده می شوند. آنها همچنین در طراحی و آزمایش حسگرها نقش دارند و عملکرد روان ویژگی هایی مانند کمک پارک و ترمز خودکار را تضمین می کنند.
- تست تجهیزات پزشکی: دستگاه های پزشکی مانند مانیتورهای ضربان قلب و سیستم های تصویربرداری برای کار به سیگنال های الکترونیکی متکی هستند. فانکشن ژنراتورها برای آزمایش این دستگاه ها و تضمین دقت و قابلیت اطمینان در حوزه مراقبت های بهداشتی بسیار مهم هستند.
- سیستم های صوتی: در حوزه سیستم های صوتی، از فانکشن ژنراتورها برای ایجاد فرکانس های صوتی جهت آزمایش بلندگوها، میکروفون ها و سایر تجهیزات صوتی استفاده می شود و به کیفیت صدایی که در زندگی روزمره از آن لذت می بریم، کمک می کند.
- تست تجهیزات الکترونیکی: فانکشن ژنراتورها برای شبیه سازی شرایط مختلفی که یک دستگاه الکترونیکی ممکن است تحت آن کار کند، استفاده می شوند. این امر به آزمایش عملکرد و عیب یابی کمک می کند.
- پردازش سیگنال: این ژنراتورها همچنین در تحقیقات پردازش سیگنال، که در آن اغلب به شکل موج های مختلف در فرکانسهای مختلف نیاز است، بسیار ارزشمند هستند.

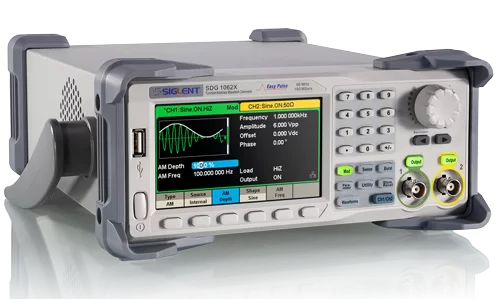

راهنمای انتخاب و خرید فانکشن ژنراتور
با توجه به تنوع گزینه های موجود، انتخاب فانکشن ژنراتور مناسب می تواند کاری دشوار باشد. برخی از عوامل کلیدی که باید هنگام انتخاب فانکشن ژنراتور در نظر بگیرید عبارتند از:
- برند سازنده
- فرکانس خروجی
- سایز صفحه نمایش
- انواع شکل موج (مثلثی، مربعی، سینوسی و ...)
- دقت و پایداری
- محدوده اندازه گیری
- خروجی (Flash USB و LAN و RS232 و USB و USB Host)
.webp)
جدول مقایسه انواع فاکنشن ژنراتور
| نوع فاکنشن ژنراتور | شکل موج | محدوده فرکانس | کاربردها |
| آنالوگ (Analog) | سینوسی، مربعی، مثلثی | برد محدود تا 20 مگاهرتز | کاربردهای عمومی و کم هزینه مانند آموزشگاه ها، تعمیرگاه ها، تست مدارات ساده |
| دیجیتال (Digital) | سینوسی، مربعی، مثلثی، پالس، نویز و Sweep | بالاتر از آنالوگ، معمولاً تا 120 مگاهرتز | مراکز تحقیقاتی، طراحی مدارهای دقیق، تست سیستم های کنترلی |
| ژنراتورهای شکل موج دلخواه (AWG) | هر شکل موج دلخواه (قابل طراحی ریاضی یا بارگذاری نرم افزاری) | مشابه ژنراتورهای دیجیتال، گاهی اوقات بالاتر | شبیه سازی دیجیتال، تست RF، مخابرات، اسیلوسکوپ ها |
| سیگنال ژنراتور (RF and Microwave) | سینوسی و موج های مدوله شده (AM/FM/PM و Pulse) | بسیار بالا، معمولاً در حد گیگاهرتز | مخابرات، رادار، آنتن، سیستم های فرکانس بالا |
برندهای مطرح فاکنشن ژنراتور
- فانکشن ژنراتور GSP ltd
- فانکشن ژنراتور OWON
- فانکشن ژنراتور مگاتک
- فانکشن ژنراتور یونیتی
- فانکشن ژنراتور هانتک Hantek
خرید فانکشن ژنراتور از فروشگاه اینترنتی پیکاتک
فانکشن ژنراتور یکی از تجهیزات کلیدی در آزمایشگاه های الکترونیک و سیستم های مخابراتی است که برای تولید شکل موج های مختلف با دامنه و فرکانس قابل تنظیم استفاده می شود. فروشگاه اینترنتی پیکاتک به عنوان یکی از مراجع معتبر در حوزه تأمین ابزاردقیق و تجهیزات پرتابل اندازه گیری، طیف گسترده ای از تجهیزات الکترونیک از جمله گوس متر، آمپر متر، مولتی متر، منبع تغذیه، اسیلسکوپ، ارت سنج، فانکشن ژنراتور و غیره را با بهترین کیفیت و قیمت رقابتی به فروش می رساند.
در فروشگاه اینترنتی پیکاتک می توانید انواع مدل های فانکشن ژنراتور آنالوگ، دیجیتال DDS، آربیتری (AWG) و ژنراتورهای RF و مایکروویو را بسته به نیاز صنعتی یا آموزشی خود انتخاب و خریداری کنید.
برای خرید فانکشن ژنراتور در فروشگاه پیکاتک کافی است در بالای همین صفحه مشخصات فنی، قابلیت ها و قیمت مدل های مختلف را بررسی کرده و گزینه متناسب با نیاز صنعتی یا آزمایشگاهی خود را انتخاب کنید. در پیکاتک، تمامی محصولات به همراه توضیحات تخصصی، جدول مشخصات فنی و تصاویر با کیفیت ارائه شده‌اند تا کاربران بتوانند تصمیم‌گیری دقیق و آگاهانه‌ای داشته باشند.
بازدیدکنندگان محترم میتوانید جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی تخصصی و استعلام قیمت به روز فانکشن ژنراتور با کارشناسان فروش ما تماس حاصل فرمایید.
