فلنج دنده ایی

فلنج دنده ایی یا رزوه ای چیست؟

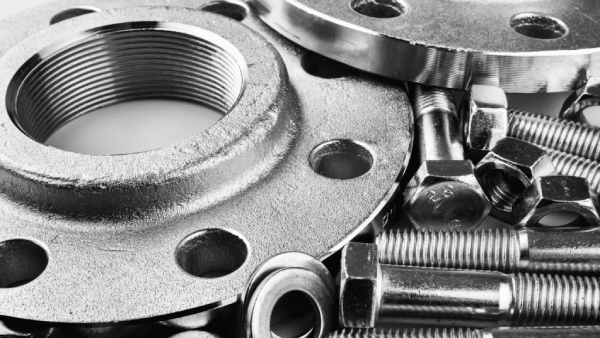

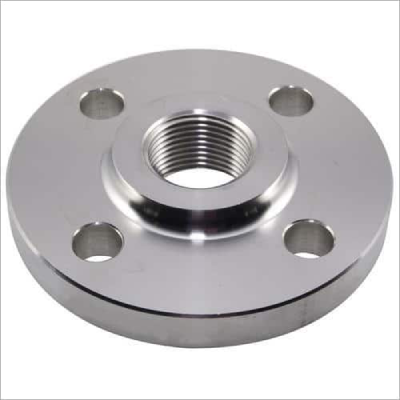

فلنج دنده‌ ای (Threaded Flange) یکی از رایج‌ ترین انواع فلنج‌ های صنعتی است که در صنعت با نام‌ های فلنج رزوه‌ای یا فلنج پیچی نیز شناخته می‌ شود. این نوع فلنج بدون نیاز به عملیات جوشکاری، امکان برقراری اتصال محکم و ایمن را فراهم می‌ کند. در بخش داخلی فلنج، رزوه‌ای مخروطی شکل تعبیه شده است که با پیچاندن لوله درون آن، اتصال به لوله یا سایر تجهیزات به‌ صورت مکانیکی برقرار می‌ شود.

فلنج‌ های رزوه‌ای در سایزهای 1/2 تا 4 اینچ بیشترین کاربرد را دارند و استفاده از سایزهای بالاتر از 2 اینچ کمتر رایج است. این فلنج‌ ها معمولاً در سیستم‌ های دارای فشار کاری پایین‌ تر مورد استفاده قرار می‌ گیرند و از لحاظ طراحی، تنها در دو نوع سطح صاف (Flat Face) و سطح برجسته (Raised Face) تولید می‌ شوند. به دلیل حساسیت هندسه رزوه در برابر حرارت، این نوع فلنج برای کاربری‌ های دمای بالا مناسب نیست؛ زیرا تغییر شکل رزوه‌ ها می‌ تواند موجب کاهش آب‌ بندی و در نهایت نشت سیال شود.

هدف از این مقاله پیکاتک آشنایی با نحوه اتصال، مشخصات فنی، مزایا، معایب، کاربردها و راهنمای انتخاب بهترین نوع فلنج دنده ای است تا با مطالعه این مقاله بهترین گزینه را بر اساس نیازهای فنی و بودجه پروژه خود خریداری نمایید.

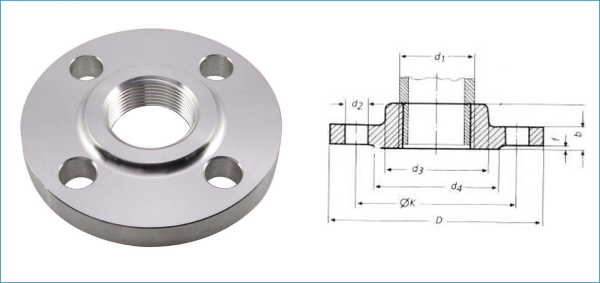

مشخصات فنی فلنج دنده ای

• سایز اتصال: 1/2 تا 4 اینچ
• کلاس فشاری: کلاس‌ های 150، 300، 600، 900، 1500 و 2500 بر اساس استاندارد ASME B16.5
• متریال: فولاد کربنی (Carbon Steel)، فولاد ضدزنگ (Stainless Steel Grades 304/316)، فولاد آلیاژی (Alloy Steel)
• استانداردها: ASME B16.5، ANSI، DIN، JIS، BS، API

نحوه اتصال فلنج دنده ای چگونه است؟

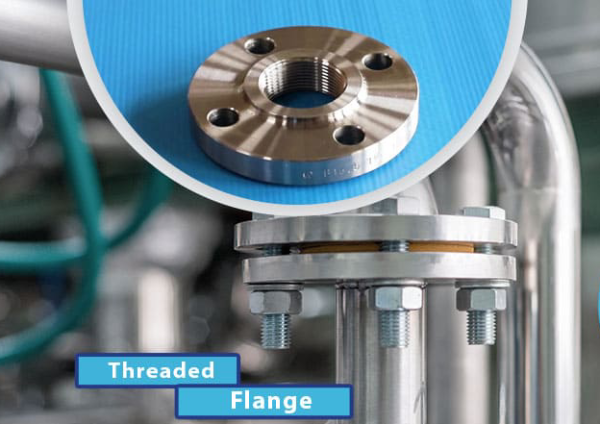

فلنج دنده‌ای یکی از انواع فلنج‌ هایی است که به‌ جای جوشکاری، از اتصال مکانیکی رزوه‌ دار برای نصب بر روی لوله استفاده می‌ کند. این نوع اتصال با بهره‌ گیری از شیارهای رزوه‌ ای دقیق، امکان تثبیت فلنج به لوله را بدون نیاز به حرارت فراهم می‌ کند.

فرآیند اتصال به این صورت انجام می‌ شود که ابتدا لوله در بخش انتهایی خود رزوه خارجی (male thread) می‌ خورد و دهانه داخلی فلنج نیز دارای رزوه داخلی (female thread) مطابق با استانداردهای ANSI، ASME یا DIN است. لوله رزوه‌ کاری‌ شده با دقت درون فلنج پیچیده می‌ شود تا محکم و بدون لقی در جای خود قرار بگیرد.

برای جلوگیری از نشت سیال و افزایش آب‌ بندی، معمولاً در حین پیچاندن لوله به فلنج، از نوار تفلون، خمیر آب‌ بندی یا ترکیبات درزگیر صنعتی استفاده می‌ شود. این کار علاوه بر بهبود آب‌ بندی، مانع از خوردگی در محل اتصال نیز خواهد شد.

پس از جای‌ گیری کامل، فلنج با استفاده از پیچ و مهره به فلنج مقابل (در خط لوله یا تجهیزات دیگر) متصل می‌ شود. فرآیند سفت‌ کردن پیچ‌ ها باید طبق الگوی ضربدری (cross pattern) و با گشتاور مشخص انجام شود تا فشار به‌طور یکنواخت توزیع شده و از تغییر شکل یا نشتی جلوگیری شود.

به دلیل این که فلنج رزوه‌ای نیاز به عملیات جوشکاری ندارد، سرعت نصب بالاتر و هزینه اجرای کمتری نسبت به فلنج‌ های جوشی دارد. همچنین در سیستم‌ هایی که حرارت محل نصب ممکن است باعث تغییر خواص فلز یا آسیب به پوشش‌ ها شود (مانند خطوط حاوی سیالات قابل اشتعال یا لوله‌ های گالوانیزه)، این نوع اتصال یک گزینه ایده‌آل محسوب می‌ شود.

مزایای فلنج دنده‌ای (رزوه‌ای)

• نصب سریع و آسان بدون نیاز به جوشکاری
• ایده‌ آل برای محیط‌ های حساس به حرارت یا قابل اشتعال
• امکان باز و بسته‌ کردن مکرر برای تعمیرات و نگهداری
• کاهش هزینه‌های نصب در سایزهای کوچک تا متوسط
• عدم تغییر خواص مکانیکی لوله به دلیل حذف حرارت جوشکاری

معایب فلنج دنده‌ای (رزوه‌ای)

• محدودیت کارایی در فشارها و دماهای بالا
• احتمال نشتی یا شل‌شدن در اثر ارتعاش یا تغییرات حرارتی
• مستعد خوردگی رزوه‌ ها در سیالات خورنده یا دارای ذرات جامد
• محدودیت ابعادی برای قطرهای بسیار بزرگ لوله
• نیاز به دقت بالا در ماشین‌ کاری رزوه‌ها برای آب‌ بندی مناسب

کاربردهای فلنج دنده ای

فلنج دنده‌ای یا رزوه‌ای به دلیل ساختار خاص رزوه داخلی خود، امکان اتصال سریع و ایمن به لوله‌ ها و تجهیزات بدون نیاز به عملیات جوشکاری را فراهم می‌ کند. این ویژگی باعث شده که این نوع فلنج در پروژه‌ هایی که سرعت نصب و قابلیت جدا کردن آسان اهمیت بالایی دارد، بسیار پرکاربرد باشد.

در صنایع نفت، گاز و پتروشیمی، از فلنج دنده‌ای برای اتصال خطوط لوله انتقال سیالات در محدوده فشار و دمای متوسط استفاده می‌ شود، جایی که تعمیرات سریع یا تعویض مقطعی قطعات بدون توقف طولانی فرایند تولید ضرورت دارد. در تأسیسات مکانیکی و ساختمانی، این فلنج برای اتصال سیستم‌ های لوله‌کشی تأمین آب، بخار یا گاز، به‌ خصوص در نقاطی که با لرزش یا تغییرات حرارتی ملایم مواجه‌ اند، انتخابی قابل اعتماد است.

همچنین در صنایع دریایی و کشتی‌سازی، کاربرد فلنج رزوه‌ای به دلیل مقاومت مناسب در برابر شرایط مرطوب و قابلیت مونتاژ و دمونتاژ آسان، گسترده است. در سیستم‌های ابزار دقیق و خطوط انتقال کوچک نیز، این نوع فلنج به‌علت نصب بدون جوشکاری، عدم نیاز به تجهیزات سنگین و کاهش ریسک حرارت‌دیدگی متریال، ترجیح داده می‌شود.

ترکیب این مزایا با هزینه نصب پایین‌ تر، فلنج دنده‌ ای را به گزینه‌ای کارآمد برای مراکز صنعتی و تأسیساتی تبدیل کرده است که به دنبال خرید فلنج دنده‌ای باکیفیت و صرفه اقتصادی هستند، و این عامل نیز بر قیمت فلنج رزوه‌ ای در بازار اثرگذار است.

راهنمای انتخاب بهترین نوع فلنج رزوه‌ای

در زمان خرید فلنج رزوه‌ای، انتخاب درست محصول می‌ تواند مستقیماً بر عملکرد، طول عمر و ایمنی فرآیند شما تأثیر بگذارد. عوامل زیر از مهم‌ ترین شاخص‌ ها برای انتخاب بهترین فلنج دنده‌ای هستند:

• وضعیت محصول (نو یا دست دوم): در پروژه‌ های حساس صنعتی، استفاده از فلنج رزوه‌ای نو توصیه می‌ شود؛ زیرا اطمینان بیشتری از سلامت رزوه‌ها، عدم وجود خوردگی و تحمل فشار وجود دارد. فلنج دنده‌ای دست دوم ممکن است گزینه ارزان‌ تری باشد، اما باید بازرسی دقیق از لحاظ ترک، سایش رزوه و سلامت سطح آب‌بندی انجام شود.
• کشور سازنده: کشور تولیدکننده نقش مهمی در کیفیت و انطباق با استانداردهای بین‌ المللی دارد. محصولات تولید آمریکا، اروپا یا ژاپن معمولاً از نظر کیفیت متریال و انطباق با استاندارد ASME B16.5 و ANSI در سطح بالایی هستند. البته برخی تولیدکنندگان معتبر داخلی نیز با رعایت کامل استانداردها، گزینه‌ای اقتصادی و قابل اعتماد ارائه می‌ دهند.
• سایز اتصال رزوه‌ای: انتخاب سایز صحیح بر اساس قطر اسمی لوله (NPS) حیاتی است. فلنج رزوه‌ای باید دقیقاً مطابق با سایز رزوه لوله انتخاب شود تا از نشتی و کاهش استحکام اتصال جلوگیری شود. سایزها معمولاً در محدوده ½ اینچ تا 4 اینچ عرضه می‌ شوند.
• متریال: متریال ساخت فلنج دنده‌ای، مقاومت آن را در برابر فشار، دما و خوردگی تعیین می‌ کند. متریال‌ های رایج شامل فولادی و استیل 304 و 316 می شوند.
• استانداردها: رعایت استانداردهایی نظیر ASME B16.5، ANSI، DIN، JIS و BS تضمین می‌ کند که فلنج خریداری‌ شده از نظر ابعاد، دقت ساخت و تست‌ های فشار کاملاً معتبر و قابل اطمینان باشد.
• کلاس فشاری: کلاس فشار (Pressure Class) نشان‌ دهنده حداکثر فشار قابل تحمل فلنج است. رده‌ های معمول شامل 150، 300، 600، 900، 1500 و 2500 می‌ شوند. انتخاب کلاس فشار باید متناسب با فشار کاری سیستم باشد تا از ترکیدگی یا نشتی جلوگیری شود.

خرید انواع فلنج دنده‌ای از فروشگاه اینترنتی پیکاتک

پیکاتک به عنوان یکی از تخصصی‌ ترین و معتبرترین فروشگاه‌ های اینترنتی تجهیزات صنعتی، با تمرکز بر ابزار دقیق، شیرآلات صنعتی، آهن‌ آلات، لوله و اتصالات، مجموعه‌ای کامل از انواع فلنج‌ های صنعتی را در اختیار صنایع قرار می‌ دهد. در بخش فلنج‌ ها، تنوع محصولی پیکاتک شامل فلنج دنده‌ای یا رزوه‌ای، فلنج کور، فلنج اسلیپون (Slip On)، فلنج جوشی گلودار (Welding Neck)، فلنج کور عینکی (Spectacle Blind) و بسیاری موارد دیگر می شود.

انواع فلنج دنده‌ای موجود در انبار پیکاتک با متریال‌های متنوع مانند کربن استیل، استنلس استیل 304 و 316، آلیاژی و برنزی عرضه می‌شوند. این محصولات در سایزهای مختلف و کلاس‌های فشاری 150، 300، 600 و بالاتر موجودند و تمامی آن‌ها با بهترین کیفیت ساخت و قیمت رقابتی ارائه می‌ شوند.

برای خرید فلنج دنده ای کافی است به ابتدای همین دسته‌ بندی مراجعه کرده و محصولات موجود را بر اساس سایز، کلاس فشار، جنس متریال، برند و استاندارد ساخت مقایسه کنید. توضیحات کامل هر محصول، مشخصات فنی دقیق و تصاویر باکیفیت، به انتخاب بهترین گزینه کمک می‌ کند.

جهت دریافت مشاوره فنی رایگان، کارشناسان مجرب پیکاتک آماده پاسخگویی به پرسش‌ های فنی و انتخاب بهینه محصول هستند. همچنین می‌ توانید قیمت فلنج دنده‌ای را به صورت به‌ روز از ما استعلام بگیرید و بدون دغدغه از کیفیت ساخت، خریدی سریع، مطمئن و حرفه‌ای را تجربه کنید.
