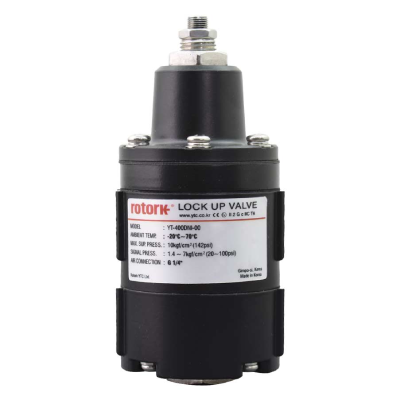

لاک آپ ولو چیست؟

لاک آپ ولو (Lock up Valve) یا شیر قفل‌ کننده، نوعی شیر ایمنی مهم در سیستم‌ های پنوماتیکی است که با هدف حفاظت از موقعیت اکچویتور (Actuator) طراحی شده است. کاربرد اصلی این تجهیز، جلوگیری از هرگونه حرکت ناخواسته شیر (Valve) در شرایطی مانند افت فشار هوا یا قطع ناگهانی منبع تأمین هوا (Air Supply Failure) است.

هنگامی که فشار هوا کمتر از مقدار تعریف‌ شده شود یا تأمین هوا با مشکل مواجه گردد، لاک آپ ولو به صورت خودکار مسیر عبور هوا بین پوزیشنر (Positioner) و اکچویتور را مسدود می‌ کند.

در نتیجه، اکچویتور در موقعیت فعلی خود باقی می‌ ماند و از تغییر یا جابجایی ناگهانی ولو جلوگیری به عمل می‌ آید. این ویژگی به ویژه در فرآیندهای حساس صنعتی نظیر صنایع نفت، گاز، پتروشیمی و نیروگاه‌ ها اهمیت بالایی دارد و نقش مهمی در افزایش ایمنی سیستم ایفا می‌ کند.

شیرهای قفل‌ کننده با قابلیت تشخیص تغییرات بسیار جزئی فشار کمتر از 0.01 مگاپاسکال (0.1 بار) طراحی و عرضه می‌ شوند. این حساسیت بالا سبب می‌ شود کوچک‌ ترین نوسان در فشار سیستم به سرعت شناسایی و مدیریت شود و عملکرد سیستم بدون وقفه و با اطمینان حفظ شود.

نصب آسان، ابعاد فشرده و دوام بالا از دیگر ویژگی‌ های این تجهیز محسوب می‌ شود. در ادامه این مقاله به راهنمایی جامع خرید لاک آپ ولو بر اساس آشنایی با مزایا، برندها، نصب، مدل های معروف و نکات مهم انتخاب آنها می پردازیم.

مزایای لاک آپ ولو

کاربرد لاک آپ ولو با سیستم های پنوماتیک مزایای متعددی را ارائه می دهد که در ادامه ذکر می شوند:

• حفظ موقعیت ولو در شرایط اضطراری: یکی از مهم‌ ترین مزایای لاک آپ ولو، اطمینان از ثابت ماندن موقعیت فعلی اکچویتور و شیر در هنگام قطع یا افت فشار هوا است. این ویژگی باعث افزایش ایمنی فرآیند و جلوگیری از خطرات احتمالی می‌ شود.
• افزایش ایمنی تجهیزات و فرآیند: جلوگیری از حرکت ناخواسته شیرآلات در وضعیت‌هایی مانند قطع ناگهانی هوا، از آسیب به تجهیزات، بروز حوادث و توقف خط تولید جلوگیری می‌ کند.
• واکنش سریع به افت فشار: لاک آپ ولوها قادرند به سرعت به کاهش فشار یا خرابی منبع هوا واکنش نشان دهند و مسیر هوا را به موقع قطع کنند و از تغییرات ناگهانی وضعیت جلوگیری کنند.
• افزایش قابلیت اطمینان سیستم کنترل: نصب لاک آپ ولو موجب افزایش قابلیت اطمینان در عملکرد سیستم‌ های پنوماتیکی و ابزار دقیق می‌ شود و کنترل بهتری روی فرایند برقرار می‌ کند.
• کاهش هزینه‌ های نگهداری و تعمیرات: با جلوگیری از حرکات غیرمنتظره و آسیب به اکچویتور و ولو، هزینه‌ های نگهداری و تعمیرات به طور چشمگیری کاهش پیدا می‌ کند.
• سازگاری با انواع اکچویتور و پوزیشنر: لاک آپ ولوها به راحتی روی اکثر اکچویتورهای پنوماتیک (سینگل یا دابل اکت) و پوزیشنرها نصب می‌ شوند و با اکثر تجهیزات ابزار دقیق سازگاری دارند.

نصب لاک آپ ولو

لاک آپ ولو به عنوان یکی از تجهیزات حیاتی ایمنی در سیستم‌های کنترل پنوماتیک، این قابلیت را دارد که فشار ورودی به اکچویتور را به صورت هوشمند پایش کند. پس از نصب صحیح، به محض اینکه فشار هوا از میزان تنظیم‌شده (Set Point) پایین‌ تر بیاید، مسیر عبور جریان هوا را به سرعت قطع می‌ کند. این عملکرد باعث می‌ شود اکچویتور پنوماتیک به صورت خودکار در همان وضعیت فعلی (Fail-in-Place) باقی بماند و از آسیب به تجهیزات یا ایجاد حرکات ناخواسته و خطرناک جلوگیری شود. نکات مهم نصب لاک آپ ولو به شرح زیر است:

• محل نصب: لاک آپ ولو معمولاً بین پوزیشنر و اکچویتور یا بعد از رگولاتور هوا نصب می‌ شود تا بهترین عملکرد را ارائه دهد.
• نوع اتصال: عمدتاً با پورت‌ های NPT یا PT با سایز 1/4 اینچ نصب می‌ شود. لازم است نوع اتصال بر اساس مشخصات فنی اکچویتور و پوزیشنر بررسی شود.
• نحوه نصب: مطابق شرایط فیلد، امکان نصب شیر قفل‌کننده هم با براکت و هم بدون براکت وجود دارد. این انعطاف، نصب را بر روی انواع اکچویتورهای پنوماتیک ساده‌تر می‌ کند.
• راهنمای نصب: پیش از نصب، دفترچه راهنمای محصول و الزامات ایمنی سازنده (مانند Rotork یا SAMSON) به دقت مطالعه و رعایت شود تا از بروز مشکلات احتمالی جلوگیری گردد.

استفاده صحیح و استاندارد از لاک آپ ولو، نقش بسیار مهمی در ایجاد اطمینان خاطر، افزایش ایمنی عملیاتی، و کاهش ریسک آسیب به تجهیزات صنعتی ایفا می‌کند. برای اجرای نصب بهینه، پیشنهاد می‌ شود از کارشناسان فنی معتبر و تیم متخصص پیکاتک مشاوره و راهنمایی دریافت نمایید.

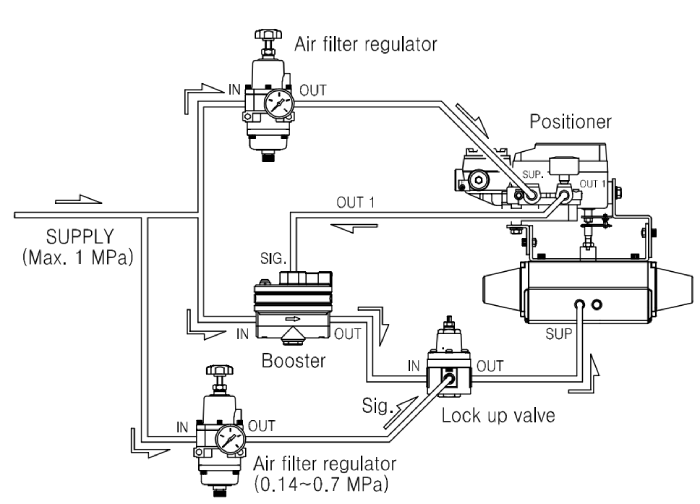

نصب لاک آپ ولو با اکچویتور پنوماتیک سینگل کت

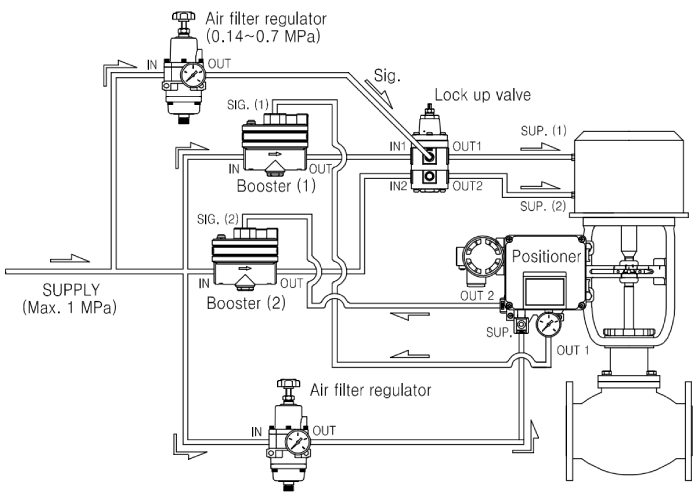

نصب لاک آپ ولو با اکچویتور پنوماتیک دابل اکت

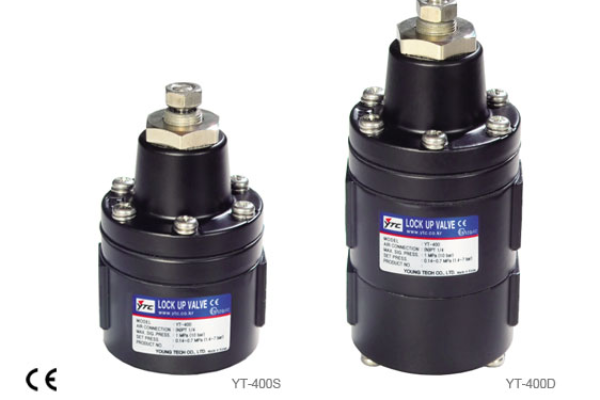

مدل رایج لاک آپ ولو YTC مدل yt-400

لاک آپ ولو YTC مدل YT-400 یکی از پرکاربردترین و پرفروش‌ ترین شیرهای قفل‌ کننده پنوماتیکی در صنعت ابزار دقیق می‌ باشد. این مدل ساخت شرکت Rotork YTC کره جنوبی بوده و به دلیل کیفیت بالا، دقت عملکرد ممتاز و قیمت مناسب، در بسیاری از پروژه‌ های نفت، گاز، پتروشیمی و صنایع غذایی به عنوان انتخاب اول مهندسان شناخته می‌ شود. ویژگی‌ ها و مشخصات فنی مدل YT-400 عبارتنداز:

• کاربرد: قفل کردن موقعیت شیر و اکچویتور پنوماتیک در شرایط افت فشار یا قطع ناگهانی هوا
• محدوده فشار کاری: تا 10 بار (برای سیستم‌های عمومی صنعتی مناسب است)
• حساسیت عملکرد: تشخیص تغییرات فشار کمتر از 0.01 مگاپاسکال
• اتصالات پورت: پورت‌های سیگنال، ورودی و خروجی از نوع PT یا NPT با سایز 1/4 اینچ
• ابعاد جمع و جور: طراحی کامپکت مناسب برای نصب در فضاهای محدود
• امکان نصب سریع: قابلیت نصب با براکت یا بدون براکت بر اساس شرایط سایت
• جنس بدنه: آلیاژ آلومینیوم مقاوم در برابر خوردگی و زنگ‌زدگی
• کاربری آسان: نگهداری و سرویس ساده بدون نیاز به ابزار خاص

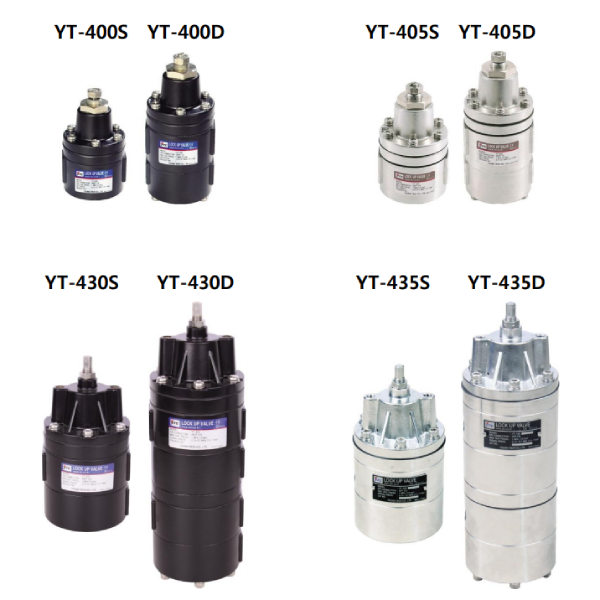

برندهای مطرح تولیدکننده لاک آپ ولو

• لاک آپ ولو YTC
• لاک آپ ولو ماسونیلان Masoneilan
• لاک آپ ولو فیشر Fisher
• لاک آپ ولو
• لاک آپ ولو امرسون Emerson
• لاک آپ ولو سامسون SAMSON

نکات مهم در انتخاب لاک آپ ولو مناسب

انتخاب دقیق و اصولی لاک آپ ولو متناسب با نیاز هر پروژه، سهم قابل توجهی در افزایش ایمنی و کارایی سیستم‌های پنوماتیک دارد. هنگام خرید و سفارش این تجهیز تخصصی، به نکات زیر توجه کنید:

• مدل و برند سازنده: برندهای معتبر مانند YTC (Rotork)، SAMSON، ، Emerson و… محصولات خود را با کنترل کیفیت بالا، طول عمر زیاد و دقت عملکرد مطلوب ارائه می‌ کنند. حتماً مدل و برند سایز معتبر را با توجه به تجهیزات موجود خود انتخاب نمایید.
• سازگاری با نوع اکچویتور (Single Acting یا Double Acting): لاک آپ ولو باید متناسب با نوع اکچویتور شما (سینگل اکتینگ یا دابل اکتینگ) انتخاب شود. برخی مدل‌ ها برای هر دو نوع قابل استفاده‌اند اما لازم است این نکته در سفارش فنی لحاظ گردد تا عملکرد ایمن و صحیح تضمین شود.
• دمای فرآیندی (Process Temperature): یکی از نکات کلیدی، سازگاری لاک آپ ولو با دمای عملیاتی محیط و فرآیند است. توجه کنید که محدوده دمای قابل تحمل تجهیز با شرایط سایت شما هماهنگ باشد تا کارایی و عمر مفید محصول حفظ شود.
• جنس بدنه (Body Material): بر اساس نوع سیال، دمای محیط و شرایط خورندگی، بدنه لاک آپ ولو می‌ تواند از آلومینیوم، برنج یا استیل ضدزنگ باشد. انتخاب جنس مناسب موجب مقاومت بیشتر در برابر زنگ‌زدگی، خوردگی و افزایش طول عمر مفید تجهیز می‌شود.
• فشار قابل تنظیم (Set Pressure Range):دقت کنید که بازه تنظیم فشار لاک آپ ولو (Adjustable Set Point) متناسب با نیاز فرآیند و حساسیت مورد انتظار باشد. تنظیم نامناسب ممکن است باعث عملکرد غیردقیق یا عدم محافظت در شرایط بحرانی شود.
• حداکثر فشار تغذیه (Max Supply Pressure): اطمینان حاصل کنید که لاک آپ ولو انتخابی تحمل فشار هوای تغذیه را داشته باشد و مطابق با فشار خط هوای سیستم شما باشد تا در طولانی مدت بدون نشتی و آسیب کار کند.
• سایز اتصال ورودی و خروجی (Port Size): سایز پورت‌ های ورودی و خروجی (اغلب ۱/۴ اینچ NPT یا PT) باید هماهنگ با تجهیزات جانبی نصب باشد تا مشکلات نصب و نشتی به حداقل برسد.
