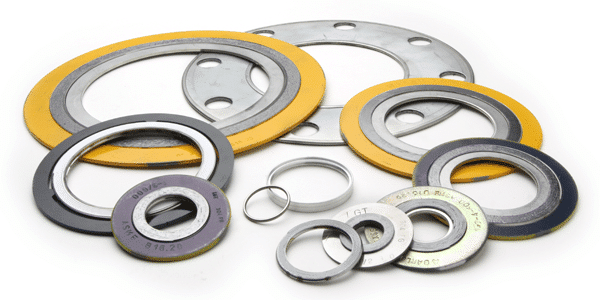

گسکت فلزی

گسکت فلزی چیست؟

گسکت فلزی (Metallic Gasket) یکی از پرکاربردترین تجهیزات آب‌ بندی صنعتی است که برای ایجاد اتصال ایمن میان دو فلنج و جلوگیری از نشتی در شرایط فشار و دمای بسیار بالا استفاده می‌ شود. این گسکت در صنایع فرآیندی از جمله نفت، گاز، پتروشیمی و نیروگاه‌ ها جایگاه ویژه‌ای دارد و به دلیل مقاومت فوق‌ العاده در محیط‌ های خورنده، از طول عمر و کارایی بسیار بالایی برخوردار است.

گسکت اسپیرال وند محبوب‌ ترین مدل گسکت فلزی با ساختار مارپیچی است که آب‌ بندی کاملی را حتی در شرایط ارتعاش و تغییرات دما تضمین می‌ کند. در تولید گسکت فلزی از آلیاژهای مقاوم همچون استنلس استیل 304L و 316L و برای کاربردهای ویژه از متریال‌های بسیار بادوام مانند INCONEL®، MONEL® و HASTELLOY® استفاده می‌ شود.

همچنین به‌ منظور بهبود عملکرد آب‌ بندی، این گسکت‌ ها با پرکننده‌هایی مانند گرافیت با خلوص بالا، ePTFE، GYLON® و میکا روکش می‌ شوند. گسکت‌ های فلزی معمولاً بر اساس استانداردهای جهانی ASME، ASTM و ISO 9001 ساخته شده و در سایزهای 1/2 اینچ تا 24 اینچ و کلاس فشار 150 تا 2500 در بازار عرضه می‌ شوند.

قیمت گسکت فلزی به عوامل متعددی مانند نوع آلیاژ، نوع گسکت، روکش به‌ کاررفته، سایز و کلاس فشاری بستگی دارد. برای خرید گسکت فلزی با بهترین قیمت و کیفیت، می‌ توانید از فروشگاه اینترنتی پیکاتک اقدام کنید. پیکاتک با ارائه انواع گسکت فلزی مطابق با استانداردهای صنعتی و ارسال سریع، نیاز صنایع مختلف را پوشش می‌ دهد.

مشخصات فنی گسکت فلزی

• سایز: از ½ اینچ تا 24 اینچ (مطابق استاندارد ASME B16.5)
• کلاس فشاری: از Class 150 تا Class 2500
• متریال فلزی: فولاد ضدزنگ SS 304, SS 316, SS 321/ آلیاژهای مقاوم مانند Inconel, Monel, Hastelloy/ فولاد کربنی با پوشش ضدزنگ (در صورت نیاز)
• متریال فیلر (پرکننده) در اسپیرال وند: گرافیت انعطاف‌ پذیر (Flexible Graphite)، PTFE، Gylon، میکا
• استاندارد طراحی و ساخت: ASME B16.20 (برای گسکت‌های فلزی و نیمه‌فلزی) و API 601 یا API 605 برای برخی کاربردهای نفت و گاز و EN 1514, BS 3381 به درخواست مشتری
• حداکثر فشار قابل تحمل: بسته به نوع گسکت و متریال، تا حدود 400 بار (معادل Class 2500)

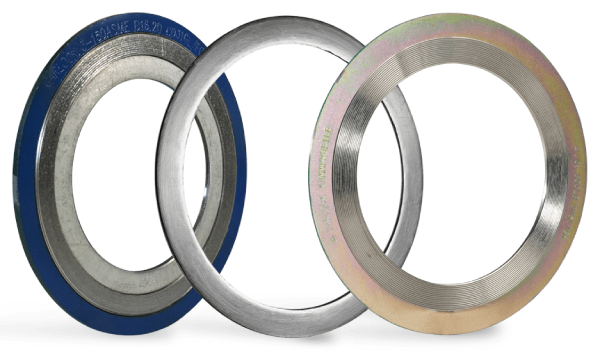

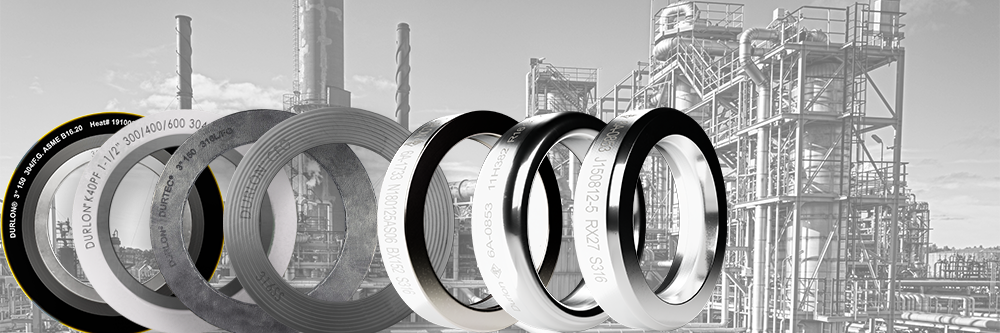

انواع گسکت فلزی و نیمه فلزی

 گسکت نیمه‌فلزی (Semi‑Metallic Gasket) یکی از انواع گسکت‌هاست که همان‌طور که از نامش پیداست، ترکیبی از فلز و مواد غیرفلزی (غیر فلزی‌ ها معمولاً به شکل فیلر یا لایه پرکننده) در ساختمان آن به کار می‌ رود. گسکت های فلزی و نیمه فلزی در انواع مختلفی برای کاربردهای گوناگون تولید می شوند:

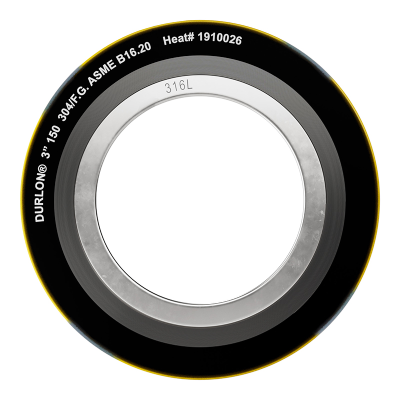

گسکت اسپیرال وند (Spiral Wound Gasket – SWG)

گسکت اسپیرال وند با ترکیب یک نوار فلزی V‌شکل معمولاً از جنس فولاد ضدزنگ یا آلیاژهای مقاوم در برابر خوردگی و یک ماده پرکننده نرم‌ تر مانند گرافیت، PTFE یا میکا ساخته می‌ شود. این دو لایه به‌ صورت مارپیچی به دور یکدیگر پیچیده می‌ شوند تا ساختاری انعطاف‌ پذیر برای آب‌ بندی ایجاد کنند.

طراحی مارپیچی این گسکت، قابلیت تحمل بالایی در برابر تغییرات فشار، نوسانات دما و ارتعاشات مکانیکی فراهم کرده و آب‌ بندی مطمئن و بادوامی را حتی در شرایط کاری سخت تضمین می‌کند.

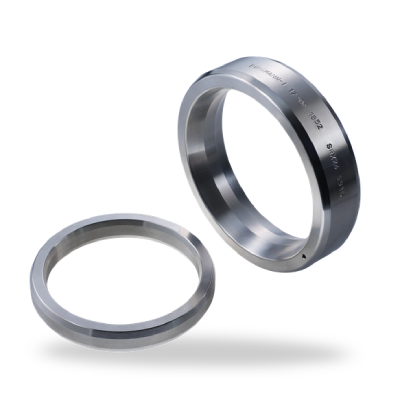

گسکت رینگ جوینت تایپ (Ring Type Joint – RTJ)

گسکت رینگ جوینت تایپ از فلز جامد، به روش فورج یا ریخته‌ گری، ساخته می‌ شود و ویژه‌ی کاربردهای فشار و دمای بسیار بالا طراحی شده است. آب‌ بندی در این نوع، به کمک ایجاد فشار خطی فلز به فلز بین واشر و فلنج مخصوص صورت می‌ گیرد و بار واحد بسیار بالایی بر محل تماس اعمال می‌ شود.

در انتخاب جنس فلز، معمولاً متریالی برگزیده می‌ شود که کمی نرم‌ تر از جنس فلنج باشد تا علاوه بر جلوگیری از آسیب به سطح فلنج، با ایجاد جریان پلاستیکی، سطح تماس واشر و فلنج به‌ خوبی پر شود و آب‌بندی کامل حاصل گردد.

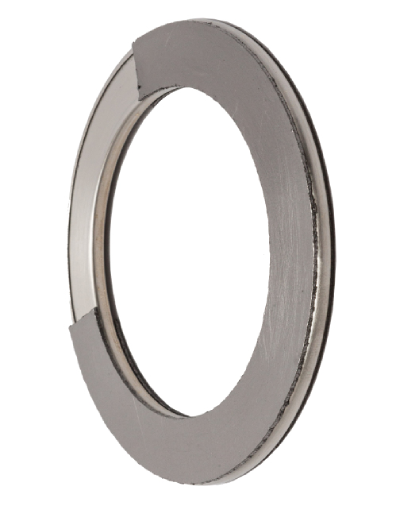

گسکت متال جکت (Metal Jacketed Gasket)

گسکت متال جکت نوعی واشر فلزی پوشش‌ دار است که معمولاً دارای یک هسته نرم از جنس مواد انعطاف‌پذیر مانند گرافیت، PTFE یا الیاف معدنی بوده و اطراف آن با یک لایه فلزی مقاوم اغلب از فولاد ضدزنگ، مس یا آلیاژهای ویژه به‌ طور کامل پوشانده می‌ شود.

این ساختار ترکیبی باعث افزایش مقاومت مکانیکی و دوام گسکت شده و توان آن را برای آب‌ بندی در فشارها و دماهای بالا بالا می‌ برد. متال جکت‌ ها انتخابی مناسب برای کاربردهایی هستند که هم استحکام فلزی و هم قابلیت آب‌ بندی مواد نرم مورد نیاز است.

گسکت دو طرف گرافیتی (CFG)

گسکت CFG مخصوص کار در شرایط عملیاتی دشوار طراحی شده و در صنایعی مانند پالایشگاه‌ ها، پتروشیمی، صنایع شیمیایی و کاغذ و خمیر کاغذ استفاده می‌شود. این نوع گسکت از گرافیت انعطاف‌پذیر لمینت‌شده با اتصال چسبی تشکیل شده که در دو طرف یک هسته فولاد ضدزنگ موج‌دار 316 قرار گرفته است. این طراحی، آب‌ بندی مطمئن را حتی در مواجهه با تغییرات دما و فشار تضمین کرده و مقاومت بالایی در برابر خوردگی و فرسایش فراهم می‌کند.

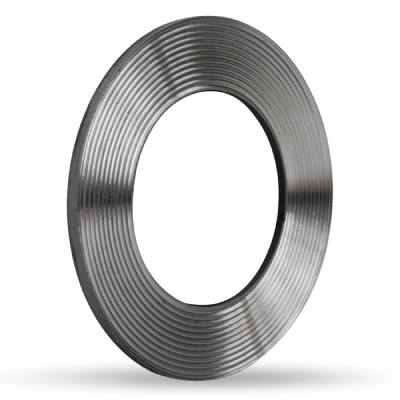

گسکت کمپروفایل یا شیاردار (Kammprofile Gasket)

گسکت کمپروفایل که به‌نام واشر فلزی شیاردار نیز شناخته می‌ شود به دلیل دوام فوق‌العاده، انتخابی ارزشمند برای محیط‌های کاری پیچیده، به‌خصوص مبدل‌های حرارتی است. این گسکت‌ ها دارای یک هسته فلزی جامد با شیارهای ماشین‌کاری‌شده دقیق بوده که روی آن لایه‌ای از ماده پرکننده نرم مانند گرافیت انعطاف‌ پذیر قرار می‌ گیرد.

چنین ترکیبی باعث می‌ شود گسکت کمپروفایل در فشارها و دماهای بالا عملکرد بی‌ نقصی داشته باشد و به راحتی بارهای پیچ بزرگ را تحمل کند. استحکام مکانیکی، سازگاری با شرایط متغیر و توانایی ایجاد آب‌ بندی محکم در اتصالات حساس، این واشر را به گزینه‌ای ایده‌آل برای صنایع پتروشیمی و فرآیندی سنگین تبدیل کرده است.

مزایای گسکت فلزی

• تحمل فشارهای بسیار بالا (تا کلاس 2500)
• مقاومت عالی در برابر دماهای بسیار بالا و بسیار پایین
• دوام و طول عمر بیشتر نسبت به گسکت‌ های غیر فلزی
• قابلیت استفاده در محیط‌ های خورنده و شیمیایی
• حفظ آب‌ بندی در شرایط ارتعاش و شوک مکانیکی
• انطباق با استانداردهای صنعتی مانند ASTM، ASME و ISO
• امکان تولید در انواع آلیاژهای خاص (Stainless Steel 304L, 316L, Inconel, Monel, Hastelloy)
• قابلیت استفاده مجدد در برخی مدل‌ ها
• تنوع طراحی برای کاربردهای خاص (Spiral Wound, Ring Type Joint, Corrugated)
• مناسب برای صنایع نفت و گاز، پتروشیمی، نیروگاهی و پالایشگاهی

کاربرد گسکت فلزی در صنایع مختلف

گسکت فلزی به دلیل مقاومت مکانیکی و تحمل‌ پذیری بسیار بالا در برابر فشار و دما، در بسیاری از صنایع کلیدی که شرایط کاری سخت دارند به کار می‌ رود. برخی از کاربردهای رایج گسکت فلزی به شرح زیر است:

• آب‌ بندی فلنج‌ های خطوط انتقال نفت خام، گاز طبیعی و فرآورده‌ های نفتی
• استفاده در واحدهای جداسازی، برج‌های تقطیر، راکتورها و سیستم‌ های تحت فشار
• مناسب برای سیالات خورنده، هیدروکربن‌ها و محیط‌های با دمای بسیار بالا
• در سیستم‌های بخار فشار بالا (Boiler Steam Lines)
• توربین‌ های بخار و گاز
• مبدل‌ های حرارتی و کندانسورها برای جلوگیری از نشتی و اتلاف حرارتی
• کاربرد در خطوط تولید اسیدها، بازها و حلال‌ های خورنده
• استفاده در اتوکلاوها و مخازن فشار برای فرآیندهای شیمیایی خاص
• سیستم‌ های بخار و خطوط شست‌ و شوی شیمیایی که دمای بالا و مواد خورنده دارند.
• آب‌ بندی تجهیزات فرآوری با واکنش‌ های حساس که نیاز به آب‌ بندی کامل دارند.
• آب‌ بندی پمپ‌ ها، شیرآلات و فلنج‌های محیط مرطوب و اسیدی
• کاربرد در سیستم‌ های فرآوری تحت بخار یا CIP/SIP برای جلوگیری از نشت سیال
• قابل استفاده در اتصالات استیل ضدزنگ با استانداردهای بهداشتی (در صورت انتخاب متریال مناسب)

جدول مقایسه گسکت فلزی و گسکت غیر فلزی

نکات کلیدی انتخاب گسکت فلزی

برای انتخاب و خرید گسکت فلزی مناسب، توجه به چند پارامتر اصلی ضروری است. این موارد، هم بر عملکرد آب‌ بندی و هم بر طول عمر گسکت تأثیر مستقیم می‌ گذارند:

• سایز و ابعاد: گسکت باید دقیقاً با ابعاد فلنج هماهنگ باشد. ابعاد معمولاً بر حسب اینچ طبق استاندارد ASME B16.5 یا بر اساس سایزبندی متریک در استاندارد DIN مشخص می‌ شوند. انتخاب سایز اشتباه می‌ تواند منجر به نشتی یا استهلاک سریع شود.
• رده فشاری (Pressure Class): رده فشاری گسکت با کلاس فلنج باید مطابقت کامل داشته باشد. گسکت‌های فلزی در کلاس‌های مختلف از 150 تا 2500 (معادل PN 10 تا PN 420 در DIN) تولید می‌ شوند. هرچه کلاس بالاتر باشد، گسکت تحمل فشار بیشتری دارد.
• حداکثر دما و فشار قابل تحمل: جنس فلز و متریال پرکننده (فیلر) تعیین می‌کند که گسکت چه محدوده‌ای از دما و فشار را تحمل کند. برخی مدل‌ها برای دماهای تا 1000 درجه سانتی‌ گراد و فشار بیش از 400 بار طراحی شده‌اند، درحالی‌که بعضی دیگر محدوده پایین‌ تری دارند.
• نوع و مدل گسکت فلزی: انواع متداول شامل اسپیرال واند (Spiral Wound)، رینگ تایپ جوینت (RTJ)، کمپروفایل (Kammprofile)، فلزی روکش‌ دار (Metal Jacketed) و موج‌ دار گرافیتی (Corrugated Flexible Graphite) است. انتخاب مدل به فشار، دما، نوع سیال و محل نصب بستگی دارد.
• برند سازنده و قیمت: کیفیت ساخت گسکت فلزی ارتباط مستقیم با برند تولیدکننده دارد. برندهای معتبر داخلی و خارجی با رعایت استانداردهای بین‌المللی، عمر و عملکرد بالاتری ارائه می‌دهند. در خرید باید به تعادل میان بودجه و کیفیت توجه کرد، زیرا در محیط‌های صنعتی حساس، استفاده از برندهای بی‌ کیفیت خطرپذیری بالایی دارد.

خرید گسکت فلزی از فروشگاه پیکاتک

فروشگاه اینترنتی پیکاتک به‌ عنوان یکی از معتبرترین و تخصصی‌ترین مراکز تأمین تجهیزات صنعتی در ایران، افتخار دارد مجموعه‌ای کامل از تجخیزات موردنیاز صنایع را با کیفیتی ممتاز و مطابق آخرین استانداردهای جهانی در اختیار مشتریان خود قرار دهد. حوزه فعالیت این مجموعه، شامل تجهیزات ابزار دقیق، شیرآلات صنعتی، لوله و اتصالات، آهن‌ آلات صنعتی و تجهیزات تست و اندازه‌ گیری است و همواره بر اساس اصول مهندسی و نیاز روز بازار به‌ روزرسانی می‌ شود.

در بخش گسکت‌ های فلزی، پیکاتک مجموعه‌ ای متنوع و تخصصی شامل گسکت اسپیرال وند (Spiral Wound)، گسکت شیاردار، گسکت رینگ جوینت تایپ (RTJ) و انواع مدل‌ های خاص صنعتی را عرضه می‌ کند. این محصولات در بازه گسترده‌ای از سایزها، متریال‌ ها (استیل، اینکونل، مونل و…) و کلاس‌ های فشاری (Class 150 تا Class 2500)، همراه با فیلرهایی مانند گرافیت، PTFE، میکا تولید و ارائه می‌ شوند.

برای خرید گسکت فلزی، کافی است در همین صفحه مدل موردنظر را انتخاب کرده، مشخصات فنی و قیمت آن را بررسی کنید و سپس سفارش خود را ثبت نمایید. همچنین، تیم کارشناسی پیکاتک آماده ارائه مشاوره تخصصی، استعلام قیمت روز و پیشنهاد بهترین گزینه بر اساس شرایط کاری شما است.
