شیرآلات پایپینگ

شیرآلات پایپینگ چیست؟

شیرآلات پایپینگ (Piping Valves) از کلیدی ترین و حیاتی ترین تجهیزات در سیستم‌ های لوله‌ کشی به شمار می‌ روند. این تجهیزات برای کنترل، هدایت، قطع یا تغییر مسیر جریان انواع سیالات شامل مایعات، گازها و بخارات طراحی شده‌اند و بر اساس نوع سیال، فشار کاری، دما و شرایط عملیاتی، در صنایع گوناگونی همچون نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ ها، صنایع غذایی، دارویی و حتی تاسیسات ساختمانی مورد استفاده قرار می‌ گیرند.

نقش این شیرآلات تنها به باز و بسته کردن جریان محدود نمی‌ شود؛ آنها می‌ توانند دبی سیال را به صورت دقیق تنظیم کرده یا از برگشت ناخواسته جریان جلوگیری کنند، فشار سیستم را در محدوده ایمن نگه دارند و در مواقع اضطراری، از بروز آسیب به تجهیزات و سیستم جلوگیری نمایند. به همین دلیل انتخاب صحیح و متناسب با نیاز، نه تنها بر عملکرد و راندمان کلی سیستم اثر مستقیم دارد، بلکه در کاهش قابل توجه هزینه‌ های تعمیرات و نگهداری، پیشگیری از توقف‌ های ناخواسته در فرآیندها و افزایش طول عمر تجهیزات نیز مؤثر است.

یکی از مهم‌ ترین ملاحظات در انتخاب شیرآلات پایپینگ، هماهنگی آنها با شرایط خاص پروژه است. جنس بدنه، نوع آب‌ بندی، سایز، کلاس فشاری، شیوه اتصال به لوله و حتی نوع محرک یا اکچویتور، همگی در کارایی نهایی نقش تعیین‌ کننده دارند. به عنوان مثال، در سیستم‌هایی که نیاز به قطع و وصل سریع جریان وجود دارد، استفاده از شیرهای توپی (Ball Valves) به دلیل مکانیزم ساده و عملکرد سریعشان بسیار رایج است؛ در حالی که برای کنترل دقیق دبی، شیرهای کروی (Globe Valve) بیشتر کاربرد دارند.

نام‌ گذاری شیرآلات پایپینگ نیز اغلب بر اساس شکل ظاهری یا عملکرد مجرابند انجام می‌ شود. برای نمونه، شیر توپی دارای یک گوی سوراخ‌ دار است که با چرخش آن مسیر جریان باز یا بسته خواهد شد، و یا شیر پروانه‌ای که یک دیسک گردان در مرکز مسیر جریان دارد و با چرخش 90 درجه ای کنترل می‌ شود.

با توجه به گستره وسیع متریال‌، سایز و برندهای موجود در بازار، فرآیند انتخاب شیرآلات پایپینگ می‌ تواند برای مهندسان و خریداران چالش‌ برانگیز باشد. هر نوع شیر مزایا و محدودیت‌های ویژه خود را دارد و نادیده گرفتن هر یک از این موارد، ممکن است منجر به افت راندمان یا حتی آسیب به سیستم شود. از این رو، آشنایی کامل با انواع شیرآلات و ویژگی‌ های آن‌ ها، گامی ضروری در انتخاب بهترین گزینه متناسب با شرایط عملیاتی محسوب می‌ شود.

عملکرد شیرآلات پایپینگ چگونه است؟

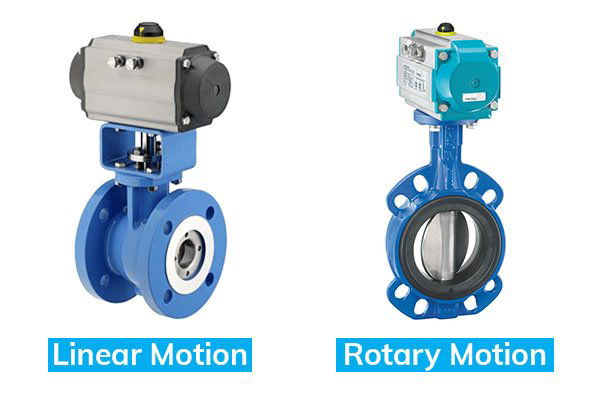

شیرآلات پایپینگ بر اساس سازوکار باز و بسته شدن و نحوه حرکت اجزای داخلی خود، به دسته‌ های مختلف تقسیم می‌ شوند. درک صحیح عملکرد هر گروه، نقش مهمی در انتخاب درست شیر برای کاربردهای مختلف صنعتی دارد. به طور کلی می‌ توان عملکرد شیرآلات را بر اساس نوع حرکت مجرابند به سه دسته کلی زیر تفکیک کرد:

شیرآلات با حرکت خطی (Linear Motion Valves)

در این گروه، مجرابند یا دیسک شیر در یک مسیر مستقیم (بالا و پایین)، نسبت به نشیمنگاه حرکت می‌ کند تا جریان سیال را باز، بسته و یا تنظیم کند. این مکانیزم عموماً در مواردی به کار می‌ رود که نیاز به کنترل تدریجی یا آب‌ بندی مطمئن وجود دارد.

شیرهای دروازه‌ای، شیرهای کروی، شیرهای دیافراگمی و شیر سوزنی، در رده شیرآلات با حرکت خطی قرار می‌ گیرند. این شیرها به دلیل حرکت تدریجی، کمتر موجب شوک یا ضربه ناگهانی در جریان سیال می‌ شوند و برای کنترل دقیق و یا قطع و وصل کامل توصیه می‌ شوند.

شیرآلات با حرکت چرخشی یا روتاری (Rotary Motion Valves)

در این شیرآلات، مجرابند حول محور معین با چرخش می‌ چرخد و مسیر سیال را باز یا بسته می‌ کند. مهم‌ ترین تفاوتشان با مدل‌ های خطی سرعت عملکرد و سادگی مکانیزم آن‌ها است که باعث شده در بسیاری از خطوط انتقال، جایی که نیاز به عملکرد سریع و ساده وجود دارد، نقش کلیدی داشته باشند.

شیرهای پروانه‌ای و شیرهای توپی از مشهورترین شیرهای این دسته هستند. هر دو با چرخش یک دیسک یا توپ مرکزی در مسیر جریان، امکان قطع یا عبور سیال را فراهم می‌ کنند.

شیرآلات با حرکت ربع‌ گرد (Quarter-Turn Valves)

زیرمجموعه‌ای از شیرآلات روتاری، شیرهای ربع‌ گرد هستند که تنها با چرخش 90 درجه محور عمل می‌ کنند. این شیرها، امکان باز یا بسته شدن کامل را در کمترین زمان و با حداقل حرکت فراهم می‌ آورند. شیر توپی و شیر پروانه‌ای از این دسته محسوب می‌ شوند. عملکرد سریع، سهولت استفاده و قابلیت اتوماسیون بالا، آن‌ها را به گزینه ای محبوب در صنایع تبدیل کرده است؛ به ‌ویژه در مواقع اضطراری یا زمانی‌ که سرعت قطع جریان اهمیت دارد.

در مجموع، نوع حرکت مجرابند شیرآلات پایپینگ بر اساس نوع فرآیند، فشار، نوع سیال، فضای نصب و نیاز کاربر تعیین می‌شود. انتخاب هوشمندانه، علاوه بر افزایش راندمان، هزینه‌های نگهداری و توقفات عملیاتی را کاهش خواهد داد.

استانداردهای شیرآلات پایپینگ

شیرآلات پایپینگ به دلیل نقش حیاتی در ایمنی، کارایی و طول عمر سیستم‌ های لوله‌ کشی، باید بر اساس استانداردهای بین‌ المللی معتبر طراحی و تولید شوند. این استانداردها، الزامات دقیق مربوط به طراحی، جنس، ابعاد، روش‌های ساخت، تست‌ های عملکردی و نشتی را مشخص می‌ کنند تا شیرها بتوانند در شرایط کاری مختلف، عملکردی مطمئن و پایدار داشته باشند. برخی از استانداردهای رایج شیرآلات پایپینگ عبارتنداز:

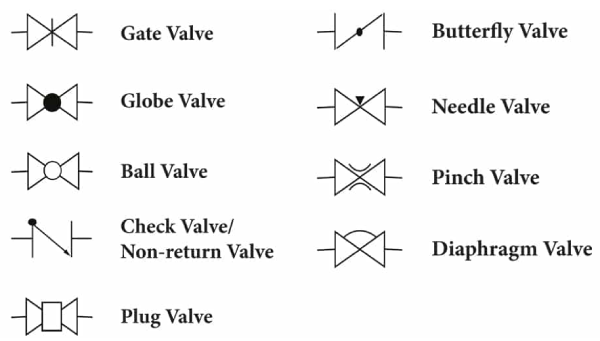

علائم اختصاری شیرآلات پایپینگ در P&ID

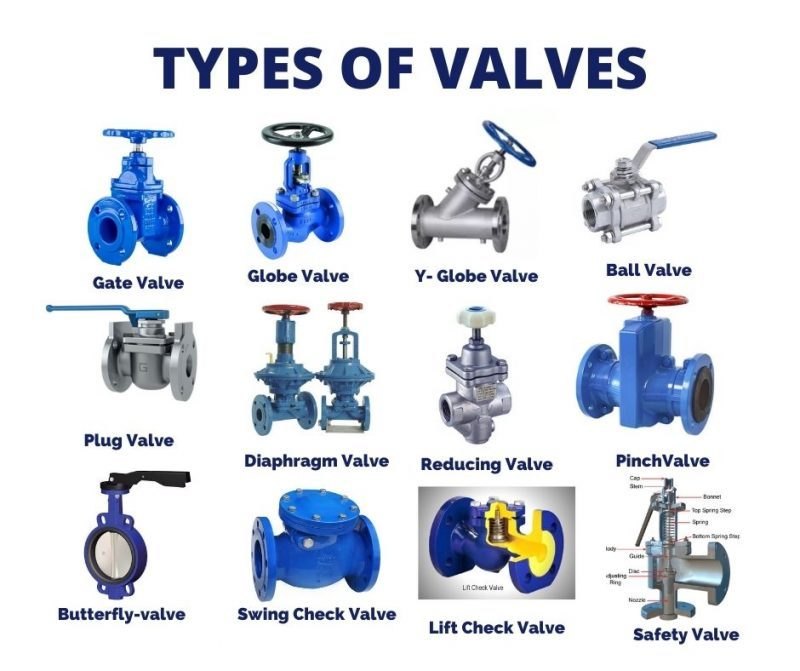

معرفی انواع شیرآلات پایپینگ

شیر کشویی یا دروازه ای (Gate Valve)

شیر کشویی یا دروازه‌ای یکی از پرکاربردترین انواع شیرآلات پایپینگ با مکانیزم حرکت خطی است که برای قطع یا وصل کامل جریان سیالات استفاده می‌ شود. ساختار این شیر به گونه‌ای طراحی شده که در حالت باز، مسیر عبور سیال تقریبا بدون مانع است و همین موضوع باعث ایجاد افت فشار بسیار کم در سیستم می‌ شود.

وظیفه اصلی آن باز یا بسته کردن کامل جریان است و به دلیل ماهیت طراحی، استفاده از آن برای تنظیم و کنترل دبی مناسب نیست. نیمه‌ باز گذاشتن این شیر باعث ایجاد آشفتگی در جریان، فرسایش دیسک و کاهش طول عمر آن می‌ شود. شیرهای کشویی نسبت به مدل‌ های شیر توپی هم‌ سایز، قیمت مقرون‌ به‌ صرفه‌تری دارند و به همین دلیل در بسیاری از پروژه‌های صنعتی، تأسیساتی، آب و فاضلاب، نفت و گاز و پتروشیمی کاربرد گسترده‌ای پیدا کرده‌اند.

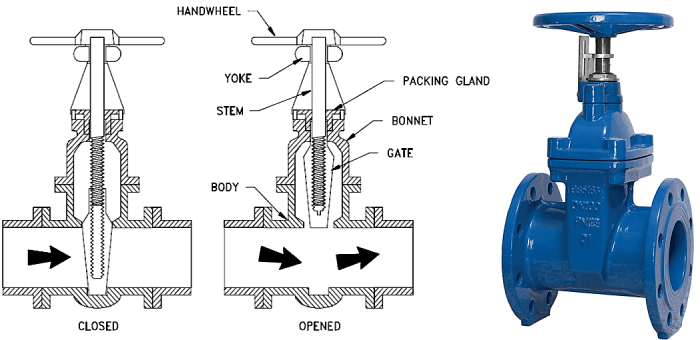

طراحی این شیرآلات در دو نوع اصلی استم بالارونده (Rising Stem) و استم غیربالارونده (Non-Rising Stem) انجام می‌ شود. در مدل استم بالارونده، با باز کردن شیر، میله یا Stem به سمت بالا حرکت می‌ کند و به راحتی می‌ توان موقعیت باز یا بسته بودن آن را تشخیص داد. در حالی که در مدل استم غیربالارونده، استم شیر ثابت بوده و تنها دیسک یا گیت در داخل محفظه حرکت می‌ کند که این ویژگی آن را برای نصب در فضاهای محدود مناسب می‌ سازد.

این نوع شیر به دلیل سادگی طراحی، قابلیت استفاده در فشارها و دماهای بالا و سازگاری با طیف وسیعی از سیالات از جمله آب، بخار، گاز و فرآورده‌های نفتی، یکی از انتخاب‌های اصلی مهندسان در خطوط لوله‌ کشی است. به طور کلی شیر کشویی ترکیبی از عملکرد مطمئن، قیمت اقتصادی و دوام بالا را ارائه می‌ دهد و همین موضوع آن را به گزینه‌ای ایده‌آل برای بسیاری از صنایع تبدیل کرده است.

قیمت شیر دروازه‌ای بسته به سایز، جنس بدنه (چدنی، فولادی، استیل، برنجی) و فشار کاری آن متفاوت است. پیش از خرید، بررسی جنس بدنه و نوع اتصال (فلنجی، دنده‌ای یا جوشی) بسیار مهم است تا بهترین عملکرد در شرایط کاری مورد نظر تضمین شود.

شیر چاقویی یا گیوتینی (Knife Gate Valve)

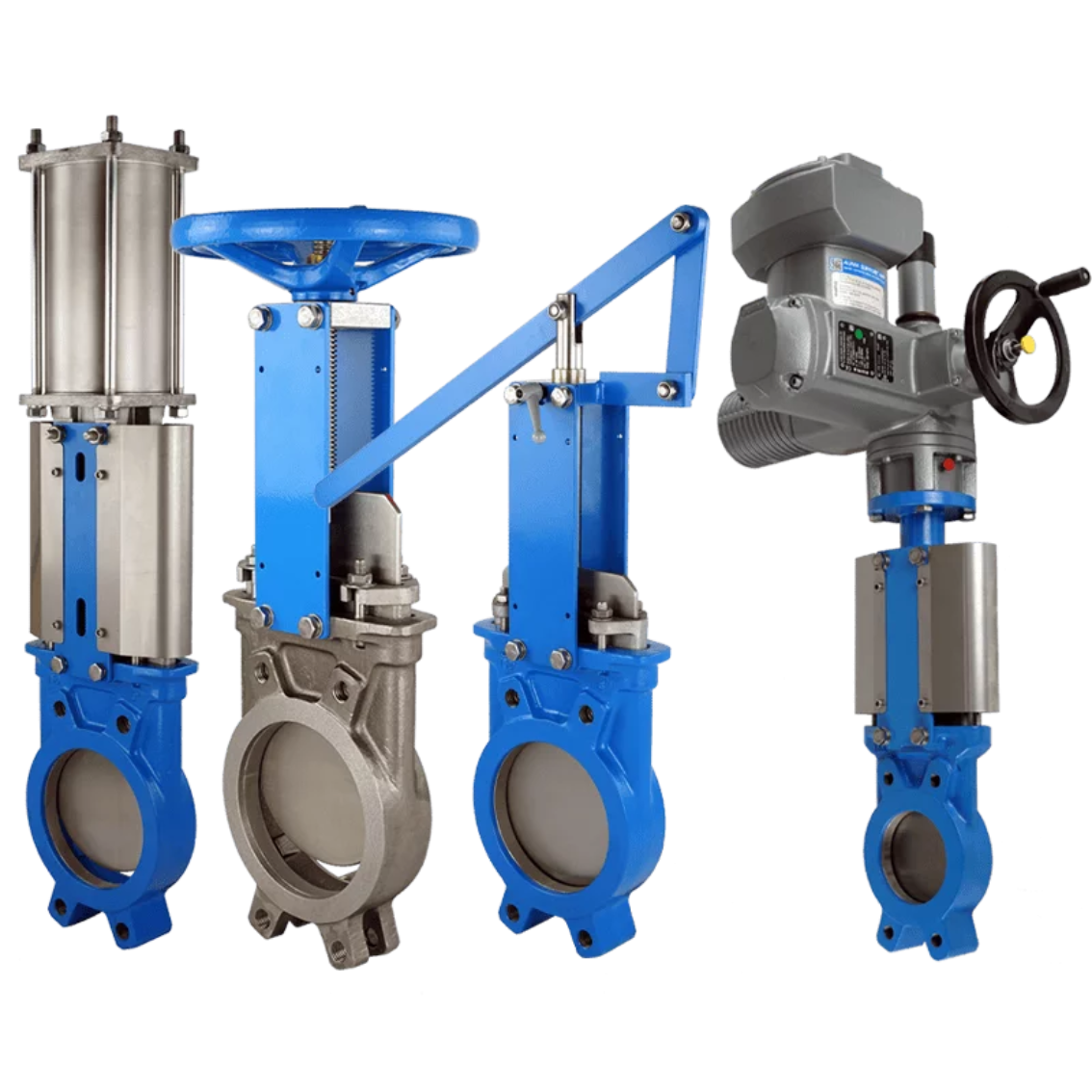

شیر گیوتینی یا شیر چاقویی یکی از مهم‌ ترین انواع شیرآلات دروازه ای (خطی) است که در بسیاری از پروژه‌ ها، به ‌ویژه در سیستم‌ هایی با سیالات حاوی ذرات معلق، مواد خورنده، ساینده یا با ویسکوزیته بالا، کاربرد گسترده‌ای دارد.

این شیر به دلیل طراحی خاص تیغه‌ای شکل خود که شبیه به لبه یک چاقو یا گیوتین است، می‌ تواند جریان سیال را به طور کامل قطع یا وصل کند. دیسک تخت و تیز آن به صورت عمودی در مسیر جریان حرکت می‌ کند و با پایین آمدن تیغه، مسیر عبور مسدود و با بالا رفتن آن، مسیر کاملاً باز می‌ شود. این مکانیزم، اطمینان بالایی در جلوگیری از نشتی فراهم می‌ آورد و حتی می‌ تواند عبور مواد جامد یا دوغاب را قطع کند.

در انتخاب و خرید شیر گیوتینی باید به این نکته توجه داشت که این مدل تنها برای وضعیت‌ های باز یا بسته کامل مناسب است و برای کنترل تدریجی جریان یا تنظیم دبی به کار نمی‌ رود. در حالت کاملاً باز، طراحی مستقیم مسیر عبور سیال باعث می‌ شود افت فشار ناچیزی در خط لوله ایجاد شود و جریان بدون ایجاد مانع قابل توجه عبور کند. همین ویژگی، این محصول را به گزینه‌ای ایده‌آل برای صنایع نفت و گاز، پالایشگاه‌ ها، پتروشیمی‌ ها و تصفیه‌ خانه‌ های آب و فاضلاب تبدیل کرده است.

یکی از مزایای مهم شیر چاقویی صنعتی نسبت به مدل‌هایی مانند شیر توپی یا پروانه‌ای، کاهش چشمگیر میزان تلاطم جریان و ضربه قوچی (Water Hammer) است. فرآیند باز و بسته شدن آرام و تدریجی این شیر، از ایجاد شوک ناگهانی در سیستم جلوگیری می‌ کند و این امر موجب افزایش طول عمر خط لوله و تجهیزات متصل به آن می‌ شود. علاوه بر این، مقاومت بالا در برابر سیالات خورنده و ساینده و عملکرد پایدار در شرایطی که جریان شامل ذرات جامد است، آن را به گزینه‌ای مطمئن برای پروژه‌ های سنگین صنعتی تبدیل کرده است.

قیمت شیر گیوتینی به عوامل متعددی مانند سایز، جنس بدنه (چدنی، فولادی، استنلس استیل)، فشار کاری و نوع اتصال (فلنجی یا ویفری) بستگی دارد. در فروش شیر چاقویی پیکاتک، تمرکز بر ارائه محصولاتی با کیفیت بالا، مشاوره تخصصی و پشتیبانی پس از فروش است تا مشتریان بتوانند بهترین انتخاب را متناسب با شرایط فنی پروژه خود انجام دهند. اگر به دنبال یک Knife Gate Valve صنعتی مطمئن با طول عمر بالا و کارایی ثابت هستید، انتخاب درست و خرید از پیکاتک می‌ تواند تضمین‌کننده کارایی و دوام سیستم شما باشد.

شیر پروانه ای (Butterfly Valve)

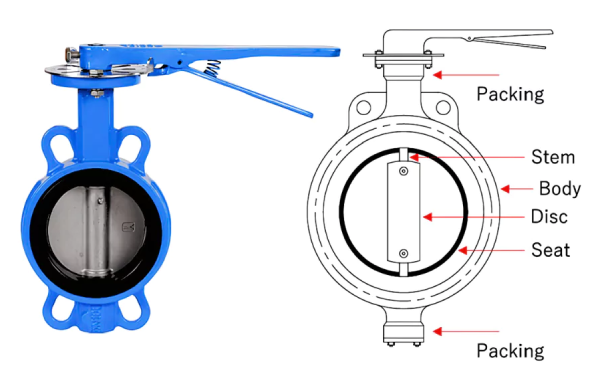

شیر پروانه‌ای یکی از انواع مهم شیرآلات صنعتی با مکانیزم چرخشی ربع‌ گرد (Quarter-Turn) است که برای قطع و وصل کامل جریان یا تنظیم و کنترل دبی سیالات در صنایع مختلف به کار می‌ رود. این شیر به دلیل سادگی مکانیزم، سرعت عملکرد و طراحی جمع‌ و جور، یکی از انتخاب‌ های پرطرفدار در پروژه‌ های بزرگ به‌خصوص در سایزهای بالا محسوب می‌ شود.

نامگذاری آن از نحوه حرکت دیسک داخلی برگرفته شده است؛ چراکه دیسک این شیر مانند بال‌ های پروانه حول محور خود می‌ چرخد تا مسیر جریان را ببندد یا باز کند. در ساختار شیر پروانه‌ای، یک دیسک دایره‌ای شکل در مرکز بدنه قرار دارد که با چرخش 90 درجه‌ای، وضعیت شیر را از حالت بسته به باز تغییر می‌ دهد.

هنگامی که دیسک عمود بر مسیر جریان قرار می‌ گیرد، مسیر به طور کامل مسدود و آب‌ بندی ایجاد می‌ شود. در مقابل، زمانی که دیسک موازی با جهت جریان می‌ چرخد، مسیر تقریبا بدون مانع باز شده و سیال با حداقل افت فشار عبور می‌ کند. این ویژگی، شیر پروانه‌ای را به گزینه‌ ای ایده‌آل برای مدیریت دبی های بالا تبدیل کرده است.

طراحی فشرده و وزن کم، نیاز به فضای نصب و هزینه‌های نگهداری این نوع شیر را به‌طور چشمگیری کاهش می‌ دهد. به همین دلیل در صنایعی مانند آب و فاضلاب، تهویه مطبوع، سیستم‌ های خنک‌ کننده، صنایع غذایی، دارویی، نفت، گاز و پتروشیمی، استفاده گسترده‌ای دارد. البته باید توجه داشت که شیرهای پروانه‌ای برای اختلاف فشارهای زیاد چندان مناسب نیستند و کنترل فشار یا دبی در آن‌ها محدود به کاربردهایی است که فشار کاری نسبتا پایین‌ تری دارند. همچنین به دلیل قرارگیری دیسک در مسیر جریان، تمیزکاری و شست‌وشوی کامل آن در بعضی شرایط عملیاتی ممکن است دشوارتر باشد.

با این وجود، به دلیل قیمت اقتصادی نسبت به شیرهای با سایز مشابه در مدل‌های دیگر و قابلیت عملکرد سریع، شیر پروانه‌ای همچنان در بسیاری از سیستم‌ ها اولین انتخاب طراحان و مهندسان باقی مانده است. انعطاف‌ پذیری در تولید با جنس‌ ها و آب‌ بندی‌ های متنوع نیز این شیر را برای طیف گسترده‌ای از کاربردهای صنعتی و تأسیساتی مناسب کرده است.

شیر کروی یا بشقابی (Globe Valve)

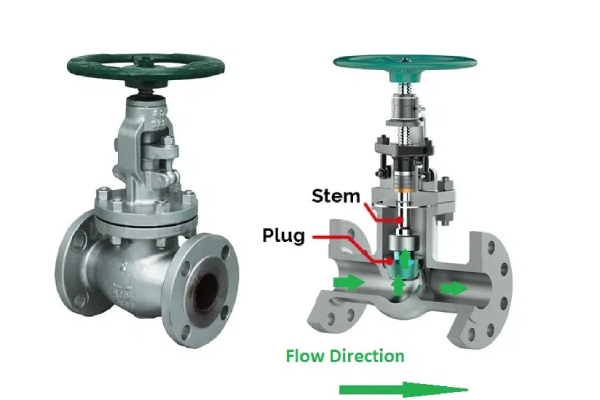

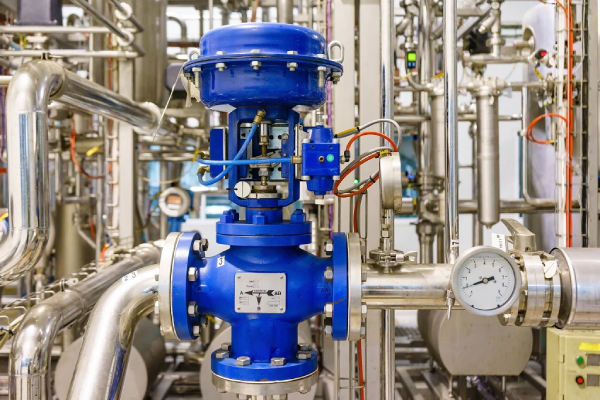

شیر کروی یا بشقابی یکی از پرکاربردترین شیرآلات صنعتی برای کنترل و تنظیم دقیق جریان سیال در خطوط لوله است. این شیر به دلیل طراحی خاص بدنه که ظاهری شبیه به یک کره یا گوی بزرگ دارد، به‌ راحتی از میان سایر شیرآلات قابل تشخیص است.

ساختار داخلی شیر گلوب به گونه‌ای طراحی شده که مسیر عبور سیال را تغییر می‌ دهد و همین ساختار باعث ایجاد افت فشار بیشتری نسبت به شیرهای دروازه‌ای می‌ شود. هرچند این افت فشار یک ویژگی منفی در سیستم‌ های انتقال است، اما در کاربردهای کنترلی و فرآیندهایی که نیاز به تنظیم دقیق فشار، دما، سطح یا نرخ جریان وجود دارد، این ویژگی به نقطه قوت تبدیل می‌ شود.

به دلیل همین قابلیت، شیر گلوب ولو در سرویس‌هایی که نیاز به کنترل مداوم جریان دارند، از جمله صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های فرآیندی با الزامات تنظیمی دقیق، انتخابی ایده‌آل است. این شیرها در انواع مختلفی بر اساس شکل و مسیر عبور جریان تولید می‌ شوند؛ مانند مدل Z شکل (Z-Type Globe Valve) که رایج‌ ترین نوع است و مسیر سیال را با زاویه 180 درجه تغییر می‌ دهد، مدل Y شکل (Y-Type Globe Valve) که افت فشار کمتری ایجاد می‌ کند و مدل زاویه‌ای (Angle Type Globe Valve) که برای تغییر جهت 90 درجه ای بسیار کاربردی است.

در مقایسه با شیر دروازه‌ای، شیر کروی عملکرد بهتری در قطع و وصل کامل جریان دارد، اما قیمت خرید آن بیشتر است. همچنین وزن بالاتر و طراحی داخلی آن باعث می‌ شود برای سیالات حاوی ذرات جامد یا با ویسکوزیته زیاد گزینه مناسبی نباشد.

با این حال، در شرایطی که کنترل دقیق جریان و اطمینان از عملکرد پایدار اهمیت دارد، شیر گلوب یکی از بهترین انتخاب‌ های مهندسان و طراحان سیستم پایپینگ محسوب می‌ شود. دوام بالا، امکان تعمیر و سرویس‌ پذیری آسان و تطبیق‌ پذیری با شرایط فشار و دمای متنوع، از دلایل اصلی محبوبیت این شیر در صنایع مختلف است.

شیر توپی (Ball Valve)

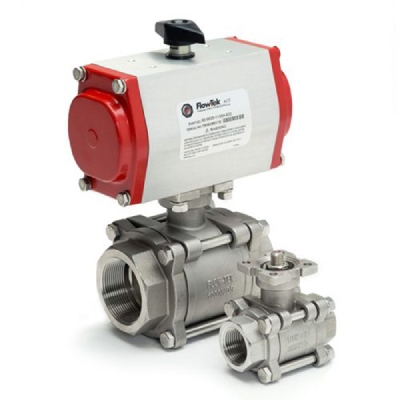

شیر توپی یکی از رایج‌ ترین و پرکاربردترین انواع شیرآلات روتاری ربع‌گرد (Quarter-Turn) است که با استفاده از یک مجرابند کروی شکل (گوی سوراخ‌ دار) عملکرد قطع یا وصل جریان را انجام می‌ دهد. مکانیزم عملکرد این شیر بر اساس چرخش 90 درجه‌ای یک اهرم یا دسته است که گوی داخلی را می‌ چرخاند.

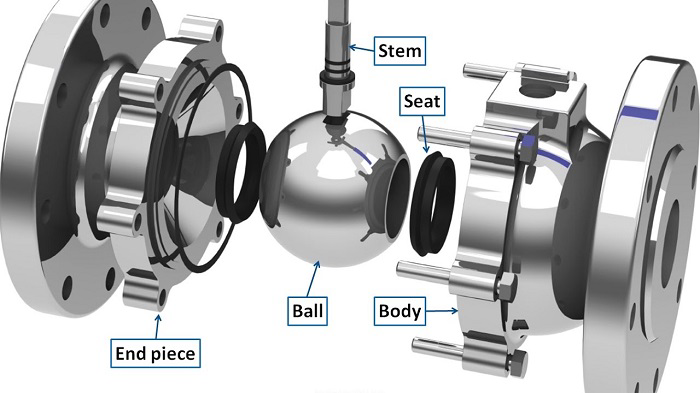

زمانی که سوراخ مرکزی گوی در امتداد مسیر ورود سیال قرار می‌ گیرد، جریان آزادانه عبور می‌کند. با چرخاندن اهرم به اندازه یک‌ چهارم دور، گوی به شکلی می‌ چرخد که مسیر بسته شده و جریان متوقف می‌ شود. قابلیت تشخیص سریع وضعیت باز یا بسته بودن شیر نیز از مزایای مهم آن است؛ به‌ طوری که وقتی دسته شیر هم‌ راستا با مسیر جریان قرار دارد، شیر در حالت باز و وقتی عمود بر مسیر جریان است، شیر در حالت بسته قرار دارد.

شیر توپی ها به دلیل عملکرد سریع و نیاز به تنها یک حرکت ربع‌ گرد برای تغییر وضعیت، معمولاً در سیستم‌ های اضطراری ESDV (Emergency Shut Down Valve) و همچنین برای قطع یا وصل کامل جریان در خطوط انتقال مایعات و گازها مورد استفاده قرار می‌ گیرند.

از نظر ساختار داخلی و نحوه آب‌ بندی، این شیرها به دو نوع اصلی فلوتینگ (Floating) و ترونیون (Trunnion) تقسیم می‌ شوند. مدل فلوتینگ بیشتر برای سایزها و فشارهای متوسط رایج است، در حالی که مدل ترونیون به دلیل طراحی ویژه خود برای فشارهای بالا و شرایطی که نیاز به گشتاور کمتری برای عملکرد وجود دارد، مناسب‌ تر و در صنایع سنگین محبوب‌ تر است.

از نظر شکل بدنه و نحوه مونتاژ، شیرهای توپی در انواع یک‌ تکه، دو‌تکه و سه‌ تکه تولید می‌ شوند. مدل یک‌ تکه ساده‌ تر، سبک‌ تر و ارزان‌ تر است اما امکان تعمیر کامل داخلی را ندارد، در حالی که مدل‌ های دو‌تکه و سه‌ تکه با قابلیت باز شدن و نگهداری آسان، برای سرویس‌های صنعتی سنگین و شرایطی که تعمیر یا تعویض قطعات داخلی اهمیت دارد، انتخاب بهتری محسوب می‌ شوند. در مجموع، ترکیب سرعت عملکرد، آب‌بندی مطمئن و تنوع ساخت، باعث شده شیر توپی سهم بزرگی از بازار شیرآلات صنعتی را در کاربردهای متنوع به خود اختصاص دهد.

شیر دیافراگمی (Diaphragm Valve)

شیر دیافراگمی یکی از شیرهای خطی (Linear Motion Valves) است که به دلیل طراحی ویژه خود، هم برای قطع و وصل کامل جریان (ON/OFF) و هم برای کنترل نسبی یا تدریجی جریان (Throttling) به کار می‌ رود. علت نام‌گذاری این شیر، وجود یک دیافراگم انعطاف‌ پذیر در ساختار داخلی آن است.

این دیافراگم که معمولاً از مواد الاستومری یا ترموپلاستیک مقاوم ساخته می‌ شود، با حرکت بالا و پایین، روی نشیمنگاه (Seat) قرار گرفته و یک آب‌ بندی کامل و ایمن ایجاد می‌ کند. از نظر طراحی، شیرهای دیافراگمی در دو مدل اصلی تولید می‌ شوند:

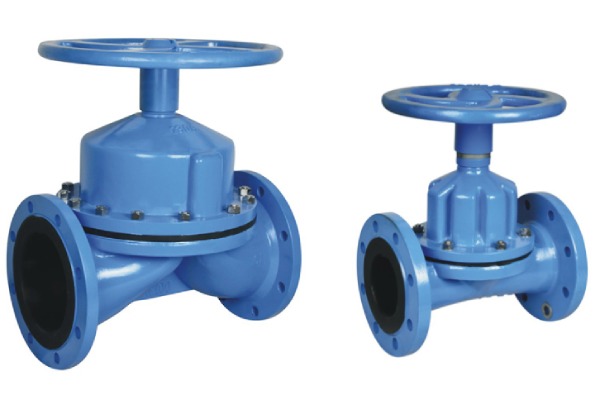

• نوع برآمدگی یا وِیِر (Weir-Type Diaphragm Valve): در این مدل، نشیمنگاه به صورت نیمه‌ برآمده طراحی شده و دیافراگم با اعمال فشار کمی می‌ تواند مسیر را مسدود کند. این ساختار برای کنترل جریان (Throttling) و افزایش عمر دیافراگم مناسب است و در بسیاری از صنایع فرایندی کاربرد دارد.
• نوع مستقیم (Straight-Through Type Diaphragm Valve): این مدل دارای مسیر عبور مستقیم و بدون مانع است که افت فشار را کاهش داده و امکان عبور ذرات معلق یا سیالات با ویسکوزیته بالا را فراهم می‌ کند. بیشتر برای کاربردهایی که نیاز به شست‌ و شوی آسان و عبور حجم بالای سیال دارند، انتخاب می‌ شود.

شیرهای دیافراگمی علاوه بر سهولت تعمیر و نگهداری، دارای عملکرد بی‌ صدا، افت فشار کم (در مدل مستقیم) و آب‌ بندی بسیار مطمئن هستند. با این حال، محدودیت‌هایی همچون حداکثر فشار و دمای کاری (به دلیل جنس دیافراگم) و مناسب نبودن برای فشارهای بسیار بالا باید در انتخاب آن مدنظر قرار گیرد.

به دلیل ترکیب ویژگی‌ های ON/OFF و کنترلی (Throttling)، شیر دیافراگمی کاربرد گسترده‌ای در صنایع غذایی، دارویی، شیمیایی، تصفیه آب و فاضلاب و همچنین خطوط حاوی سیالات خورنده پیدا کرده و به عنوان یک راهکار اقتصادی و ایمن در بسیاری از پروژه‌ ها شناخته می‌ شود.

شیر یکطرفه یا چک ولو (Check Valve)

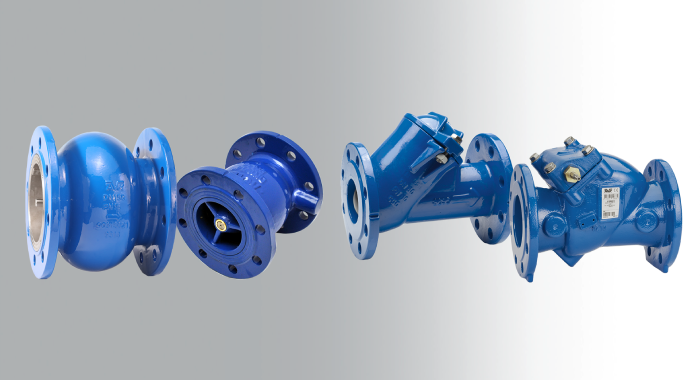

شیر یکطرفه یکی از مهم‌ترین اجزای سیستم‌ های پایپینگ است که وظیفه آن جلوگیری از برگشت سیال در خطوط لوله‌ کشی است. عملکرد این شیر به‌ صورت کاملاً خودکار و بدون نیاز به عملگر خارجی انجام می‌ شود.

باز و بسته شدن آن تنها بر اساس فشار جریان امکان‌ پذیر است؛ به این معنا که فشار سیال در جهت مستقیم باعث باز شدن شیر شده و عبور جریان را ممکن می‌ سازد، اما در صورت ایجاد جریان معکوس، دیسک یا مجرابند شیر به‌ سرعت بر روی نشیمنگاه (Seat) قرار گرفته و مسیر را مسدود می‌ کند. همین مکانیزم ساده و مطمئن موجب شده این شیر در بسیاری از صنایع به عنوان شیر غیربازگشتی (Non-Return Valve – NRV) یا شیر خودکار نیز شناخته شود.

نقش شیر یکطرفه در سیستم‌های لوله‌کشی فراتر از یک قطعه ساده است و می‌ تواند به‌عنوان یک مکانیزم ایمنی حیاتی برای محافظت از پمپ‌ ها، کمپرسورها، بویلرها، مبدل‌ های حرارتی و سایر تجهیزات حساس در برابر خسارت ناشی از فشار معکوس عمل کند.

استفاده صحیح از این شیر ضمن افزایش سطح ایمنی و بهره‌ وری سیستم، باعث افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری می‌ شود. همین موضوع باعث شده حضور شیرهای یکطرفه در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ ها، صنایع غذایی و دارویی امری ضروری باشد.

شیرهای یکطرفه به دلیل عملکرد خودکار، نیازی به نیروی انسانی یا تجهیزات کنترلی خارجی ندارند و در نتیجه از نظر بهره‌ برداری و نگهداری بسیار مقرون‌ به‌ صرفه هستند. این شیرها در انواع مختلف برای شرایط عملیاتی متفاوت تولید می‌ شوند که مهم‌ ترین آن‌ ها عبارتند از:

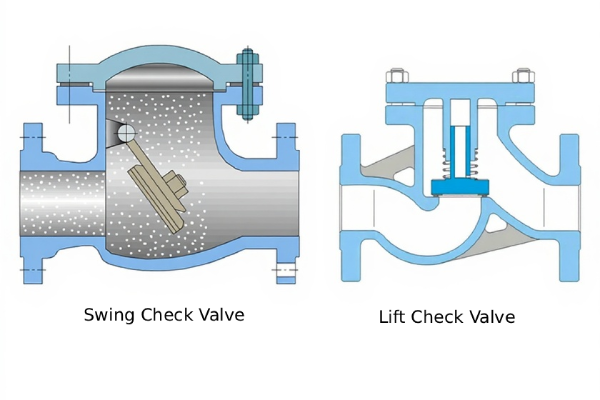

• شیر یکطرفه دریچه‌ای (Swing Check Valve)
• شیر یکطرفه پیستونی (Piston Check Valve)
• شیر یکطرفه دیسکی (Disc Check Valve)
• شیر یکطرفه سوپاپی یا لیفت (Lift Check Valve)
• شیر یکطرفه توپی (Ball Check Valve)

شیر سماوری یا پلاگ ولو (Plug Valve)

شیر سماوری یا پلاگ ولو یکی دیگر از شیرآلات صنعتی در سیستم‌ های انتقال سیال است که به‌طور تخصصی برای قطع و وصل سریع جریان (ON/OFF) به کار می‌ رود. این شیر با طراحی ساده، قابلیت اطمینان بالا و عملکرد سریع، جایگاه ویژه‌ ای در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، سیستم‌های انتقال دوغاب، و بسیاری از فرایندهای صنعتی دیگر پیدا کرده است.

مکانیزم عملکرد شیر سماوری مبتنی بر یک پلاگ یا مجرابند مخروطی یا استوانه‌ای شکل است که درون بدنه شیر قرار دارد. این پلاگ دارای یک یا چند مجرای عبور سیال است که با چرخش 90 درجه‌ای، مسیر عبور را کاملاً باز یا بسته می‌ کند. به همین دلیل، پلاگ ولو در دسته شیرآلات ربع‌ گرد (Quarter-Turn Valves) قرار می‌ گیرد.

عملکرد سریع، آب‌ بندی کامل و اطمینان از قطع و وصل بدون حباب از ویژگی‌ های بارز این شیر است. شیر سماوری قادر است در محدوده‌ های فشار و دمای بالا و حتی در شرایط خلأ با کارایی مناسب عمل کند. این شیر همچنین به دلیل ساختار مستحکم و طراحی انعطاف‌ پذیر، برای سیالات با ویسکوزیته‌های مختلف، سیالات خورنده، گازهای تمیز یا حاوی ذرات و حتی دوغاب‌ ها کاربرد دارد. از نظر ساختار آب‌ بندی، پلاگ ولوها در دو دسته اصلی تولید می‌ شوند:

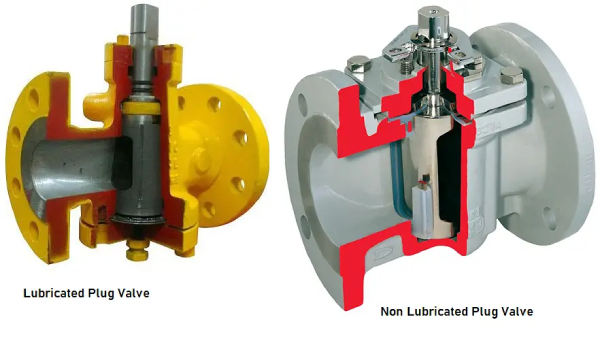

• شیر سماوری روانکاری‌ شده (Lubricated Plug Valve): دارای سیستم تزریق روانکار بین پلاگ و بدنه برای کاهش اصطکاک، افزایش عمر کاری و جلوگیری از نشتی، مناسب برای فشارها و دماهای بالا
• شیر سماوری بدون روانکاری (Non-Lubricated Plug Valve): استفاده از لایه‌ های آب‌ بند الاستومری یا پوشش‌ های خاص برای کاهش اصطکاک، مناسب برای سیالات خورنده و سرویس‌ هایی که آلودگی ناشی از روانکار مجاز نیست.

پلاگ ولوها قابلیت تجهیز به عملگرهای مختلف را دارند؛ از جمله اهرم دستی، گیربکس، عملگرهای پنوماتیکی و الکتریکی، که آن‌ ها را برای اتوماسیون خطوط لوله و سیستم‌ های کنترلی پیشرفته بسیار مناسب می‌ سازد.

همچنین، تنوع در طراحی مجراهای عبوری پلاگ، این امکان را فراهم کرده تا مدل‌های گرد، مستطیلی، استاندارد پورت و فول پورت عرضه شوند. این تنوع باعث می‌ شود پلاگ ولو بتواند متناسب با نیازهای مختلف فرایندی، از جریان‌های حجیم با افت فشار ناچیز تا جریان‌های محدود و دقیق، عملکرد بهینه‌ای داشته باشد.

در مقایسه با شیرهای توپی، مدل‌های سماوری به دلیل تماس گسترده‌ تر سطح پلاگ با بدنه اصطکاک بیشتری دارند، که این موضوع هم نیاز به نیروی عملیاتی بالاتر و هم هزینه اولیه بیشتر را به همراه دارد. با این حال، در بسیاری از کاربردهای صنعتی که اطمینان از آب‌بندی کامل، قابلیت تحمل شرایط سخت کاری و تنوع سوراخکاری اهمیت دارد، شیر سماوری همچنان یکی از بهترین انتخاب‌ ها محسوب می‌ شود.

شیر صافی (Strainer Valve)

شیر صافی یا استرینر یکی از تجهیزات ضروری در خطوط لوله و سیستم‌ های انتقال سیال است که وظیفه اصلی آن جدا کردن ذرات جامد و ناخالصی‌ها از جریان سیال پیش از ورود به تجهیزات پایین‌ دست است. این تجهیزات با جلوگیری از ورود ذرات معلق، رسوبات لوله و مواد خارجی به پمپ‌ها، کمپرسورها، مبدل‌های حرارتی، کندانسورها، تله‌های بخار و سیستم‌های خنک‌کننده، باعث کاهش استهلاک، جلوگیری از خرابی و افزایش طول عمر مفید تجهیزات می‌شوند.

عملکرد شیر صافی بر پایه استفاده از یک المان فیلترکننده است که معمولاً به صورت صفحه سوراخ‌ دار یا صفحه مشبک (Mesh) طراحی می‌ شود. این المان ذرات بزرگ و معلق موجود در جریان فرآیندی را به دام می‌ اندازد، بدون اینکه به جریان اصلی و فشار آن آسیب جدی وارد شود. انتخاب اندازه مش و جنس آن بر اساس نوع سیال، دمای کاری، فشار خط و میزان ذرات موجود تعیین می‌ شود.

بر اساس شکل ظاهری استرینرها در چند نوع اصلی تولید و عرضه می‌ شوند:

• شیر صافی نوع Y (Y-Type Strainer): طراحی جمع‌ و جور با بدنه‌ای به شکل حرف Y انگلیسی که برای نصب در خطوط افقی یا عمودی مناسب است. این مدل عموماً برای فشار بالا و حذف ذرات در سیستم‌های بخار، گاز یا مایع کاربرد دارد.
• شیر صافی نوع T یا سبدی (Basket Type Strainer): دارای فضای داخلی بزرگ‌ تر برای جمع‌آوری ذرات، مناسب برای خطوط دبی بالا و کاربردهای صنعتی سنگین است. معمولاً در سیستم‌ هایی که نیاز به تمیزکاری آسان و سریع دارند استفاده می‌ شود.
• شیر صافی موقت (Temporary Strainer): طراحی ساده و اغلب بین فلنج‌ ها نصب می‌ شود، مناسب برای راه‌اندازی اولیه پروژه‌ها یا کاربردهایی که نیاز به فیلتر دائمی ندارند.

انتخاب صحیح میان انواع شیر صافی باید با در نظر گرفتن عوامل مهمی مانند فشار و دمای کاری، نوع سیال، درصد و اندازه ذرات جامد، و نیازهای تعمیر و نگهداری انجام شود. تنوع طراحی، جنس و اندازه باعث می‌ شود استرینرها یکی از تجهیزات حیاتی و منعطف در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ ها، صنایع غذایی و دارویی باشند.

شیر اطمینان (Safety Valve)

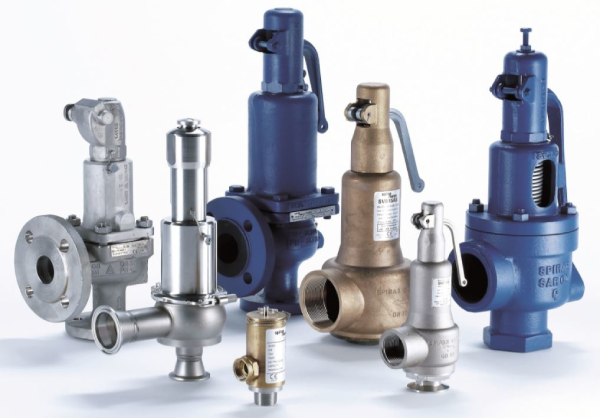

شیر اطمینان یا به اختصار PSV (Pressure Safety Valve)، یکی از حیاتی‌ترین تجهیزات ایمنی در صنایع فرآیندی است که وظیفه اصلی آن جلوگیری از افزایش فشار بیش از حد در مخازن، خطوط لوله و تجهیزات حساس می‌ باشد.

این شیرها به عنوان یک مکانیزم مکانیکی و خودکار، در نقطه فشار از پیش تعیین‌ شده (Set Point) عمل کرده و با آزادسازی بخشی از سیال، از رسیدن فشار به سطوح خطرناک جلوگیری می‌ کنند. پس از کاهش فشار به محدوده امن، شیر به طور خودکار بسته می‌ شود و سیستم به حالت عادی باز می‌ گردد.

برخلاف برخی شیرهای کنترل فشار که عملکرد تدریجی دارند، شیر اطمینان معمولاً دارای مکانیزم بازشوندگی سریع (Pop Action) است؛ به این معنا که به محض رسیدن فشار به حد تنظیم‌شده، دریچه شیر به‌سرعت و به‌طور کامل باز می‌ شود تا فشار اضافی به شکلی مؤثر تخلیه شود. این ویژگی برای سیستم‌ هایی که امکان افزایش ناگهانی و شدید فشار دارند اهمیت بالایی دارد.

در مجموع، شیر اطمینان یک خط دفاعی نهایی در سیستم‌های تحت فشار محسوب می‌ شود که با آزاد کردن به‌موقع فشار اضافی، سلامت تجهیزات، افراد و محیط زیست را تضمین می‌کند. برخی مزایای استفاده از شیر اطمینان عبارت‌اند از:

• افزایش سطح ایمنی تجهیزات و اپراتورها
• جلوگیری از توقف‌ های غیرضروری فرآیند
• ممانعت از خسارت‌های اقتصادی و زیست‌محیطی ناشی از حوادث فشار بالا
• عملکرد خودکار بدون نیاز به نیروی خارجی

کاربردهای شیرآلات پایپینگ

شیرآلات پایپینگ از مهم‌ ترین اجزای سیستم‌ های لوله‌ کشی صنعتی هستند که وظیفه مدیریت و کنترل جریان انواع سیالات شامل مایعات، گازها، بخار و دوغاب‌ها را بر عهده دارند. این تجهیزات با سازوکارها و طراحی‌ های متنوعی تولید می‌ شوند تا در صنایع گوناگون، از انتقال سیالات ساده تا فرآیندهای پیچیده شیمیایی و پتروشیمی، نیازهای فرآیندی را برآورده کنند. کاربرد کلی شیرآلات پایپینگ به چند دسته اصلی تقسیم می‌ شود:

• قطع و وصل جریان (On/Off): بسیاری از شیرها مانند Gate Valve، Ball Valve و Plug Valve برای باز یا بسته کردن کامل مسیر به کار می‌روند تا فرآیند راه‌اندازی، توقف یا تعمیرات ایمن انجام شود.
• تنظیم و کنترل جریان (Throttling & Flow Control): در فرآیندهایی که نیاز به تغییر تدریجی یا کنترل دقیق دبی و فشار سیال وجود دارد، شیرهایی مانند Globe Valve، Butterfly Valve و Control Valve استفاده می‌ شوند.
• جلوگیری از برگشت جریان (Non-Return): در خطوطی که برگشت جریان می‌ تواند به تجهیزات آسیب بزند یا عملکرد سیستم را مختل کند، Check Valves به کار گرفته می‌شوند تا از ورود جریان معکوس جلوگیری کنند.
• ایمنی و محافظت از سیستم (Safety & Pressure Relief): شیرهای اطمینان با آزادسازی فشار اضافی از تجهیزات و خطوط لوله، مانع بروز حوادث ناشی از فشار بیش‌ازحد می‌شوند.
• فیلتراسیون و حذف ذرات معلق (Filtration & Straining): صافی‌ ها برای حذف ناخالصی‌ ها و ذرات جامد از سیالات، جلوگیری از گرفتگی و حفاظت از تجهیزات حساس پایین‌ دست استفاده می‌ شوند.
• تغییر مسیر یا توزیع جریان (Flow Diversion): شیرهای چندراهه (مانند 3-Way Ball Valves یا Diverter Valves) امکان هدایت سیال به چند مسیر مختلف یا ترکیب جریان‌ها را فراهم می‌ کنند.

این کاربردها در صنایع متنوعی مانند نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع آب و فاضلاب، صنایع غذایی و دارویی، کارخانه‌های تولید مواد شیمیایی، معدن و فولاد به کار گرفته می‌ شود. انتخاب نوع مناسب شیرآلات پایپینگ برای هر کاربرد بر اساس نوع سیال، فشار و دمای کاری، شرایط محیطی و استانداردهای صنعتی انجام می‌ گیرد تا ایمنی، راندمان و طول عمر تجهیزات تضمین شود.

راهنمای کامل انتخاب و خرید شیرآلات پایپینگ صنعتی

انتخاب صحیح شیرآلات پایپینگ صنعتی، یکی از مهم‌ترین مراحل طراحی و تجهیز خطوط لوله در صنایع مختلف است. تصمیم‌ گیری درست در این زمینه، نه تنها باعث افزایش بهره‌ وری و طول عمر سیستم می‌ شود، بلکه از بروز خرابی، توقف تولید و هزینه‌های اضافی جلوگیری می‌ کند. برای رسیدن به انتخاب بهینه، لازم است چند عامل کلیدی را به دقت بررسی کنید:

• برند سازنده (ایرانی یا خارجی): اعتبار برند و تجربه تولیدکننده، نقش زیادی در کیفیت و طول عمر شیرآلات دارد. برندهای معتبر خارجی معمولاً سابقه طولانی در طراحی و تست شیرها دارند، اما برندهای داخلی نیز در سال‌ های اخیر پیشرفت قابل‌توجهی داشته‌اند و در بسیاری از موارد، با قیمت مناسب‌ تر، کیفیت قابل‌رقابتی ارائه می‌دهند. انتخاب بین این دو، باید بر اساس بودجه، نیاز فنی و خدمات پس از فروش انجام شود.
• نوع شیر بر اساس کاربرد: نخست باید مشخص کنید که شیر برای چه عملیاتی استفاده خواهد شد: قطع و وصل کامل جریان (On/Off)، کنترل دقیق دبی (Throttling)، جلوگیری از برگشت سیال (Check)، یا حفاظت از سیستم در برابر فشار بیش از حد (Relief/Safety). انتخاب مدل مناسب بر اساس کارکرد، از آسیب به تجهیزات و هدررفت انرژی جلوگیری می‌ کند.
• سایز و ظرفیت شیر: سایز نامی (Nominal Diameter) و ظرفیت عبور سیال، باید متناسب با دبی مورد نیاز و طراحی سیستم لوله‌ کشی انتخاب شود. کوچک یا بزرگ‌ تر بودن سایز نسبت به نیاز واقعی، می‌ تواند منجر به افت فشار، کاهش راندمان یا هزینه‌ های غیرضروری شود.
• نوع اتصال: اتصال شیر به سیستم لوله‌کشی می‌ تواند به صورت فلنجی، ویفری (Wafer)، لاگ (Lug)، رزوه‌ای یا جوشی باشد. هر نوع اتصال، مزایا و محدودیت‌های خاص خود را دارد؛ مثلاً اتصالات فلنجی امکان جداسازی و تعمیر راحت‌ تر را فراهم می‌ کنند، اما در فشارهای بالا یا خطوط حساس، اتصالات جوشی ایمن‌ تر و مقاوم‌ تر هستند.
• متریال بدنه و دیسک: انتخاب جنس شیر و اجزای داخلی آن باید بر اساس نوع سیال (آب، بخار، گاز، اسید، مواد شیمیایی)، دما و فشار کاری انجام شود. فولاد کربنی، استنلس استیل، برنز و آلیاژهای مقاوم به خوردگی، از رایج‌ ترین متریال‌ها هستند. عدم انتخاب متریال مناسب، می‌تواند منجر به خوردگی، شکست یا نشتی زودهنگام شود.
• نوع اکچویتور (Actuator): محرک یا اکچویتور مسئول باز و بسته کردن شیر است و می‌ تواند اهرم دستی، گیربکسی، برقی، هیدرولیکی یا پنوماتیکی باشد. انتخاب نوع اکچویتور، به سرعت مورد نیاز در عملکرد، سطح اتوماسیون سیستم و محدودیت‌ های محیطی وابسته است.
• کلاس فشاری: شیرآلات صنعتی بر اساس استانداردهایی مانند ASME یا API در کلاس‌های فشاری مختلف (مثلاً 150، 300، 600 و بالاتر) تولید می‌شوند. انتخاب کلاس فشار باید بر اساس فشار کاری واقعی سیستم و ضریب ایمنی مناسب باشد.
• دمای کاری: تحمل دمای بدنه، آب‌بندی و قطعات داخلی، عاملی حیاتی در جلوگیری از خرابی ناگهانی شیر است. در سیستم‌هایی با دمای بسیار بالا یا بسیار پایین، استفاده از متریال و طراحی مناسب امری ضروری است.
• قیمت و وضعیت محصول (نو یا دست دوم): بودجه پروژه نقش مهمی در انتخاب دارد. هرچند محصولات نو، بیشترین عمر مفید و کمترین ریسک را دارند، اما در برخی پروژه‌ ها شیر دست دوم با کیفیت مناسب و تست‌شده می‌تواند گزینه‌ای اقتصادی باشد. در هر حالت، بررسی گواهی‌ های تست و اصالت محصول ضروری است.
