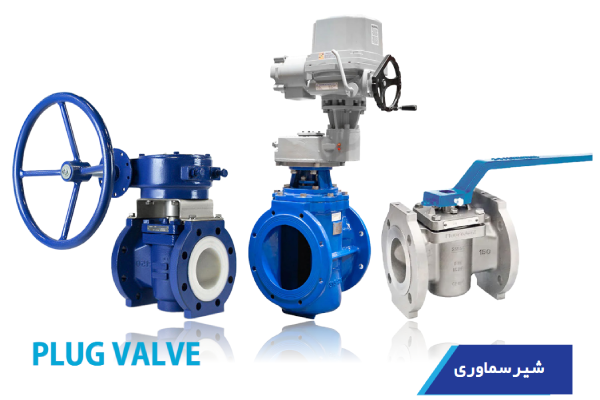

شیر سماوری (پلاگ ولو)

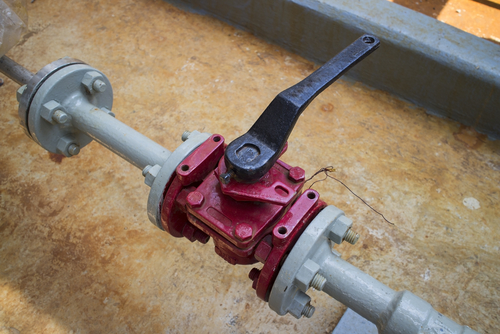

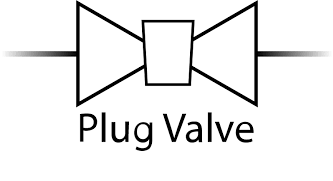

شیر سماوری چیست؟

پلاگ ولو یا شیر سماوری یکی از انواع شیرآلات صنعتی با عملکرد چرخشی است که برای قطع‌و‌وصل سریع جریان سیالات استفاده می‌شود. در داخل این شیر یک قطعه استوانه‌ای یا مخروطی‌شکل به نام پلاگ قرار دارد که دارای مجرای عبور سیال است. با چرخش ۹۰ درجه‌ای پلاگ، مسیر جریان باز یا بسته می‌شود.

ساختار ساده، سرعت عملکرد مناسب و امکان استفاده در خطوط مختلف باعث شده است شیر سماوری در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، صنایع شیمیایی و سیستم‌های انتقال سیالات کاربرد داشته باشد. این شیر بیشتر برای سرویس‌های قطع‌و‌وصل استفاده می‌شود و انتخاب مدل مناسب آن باید بر اساس فشار، دما، نوع سیال و شرایط خط انجام گیرد.

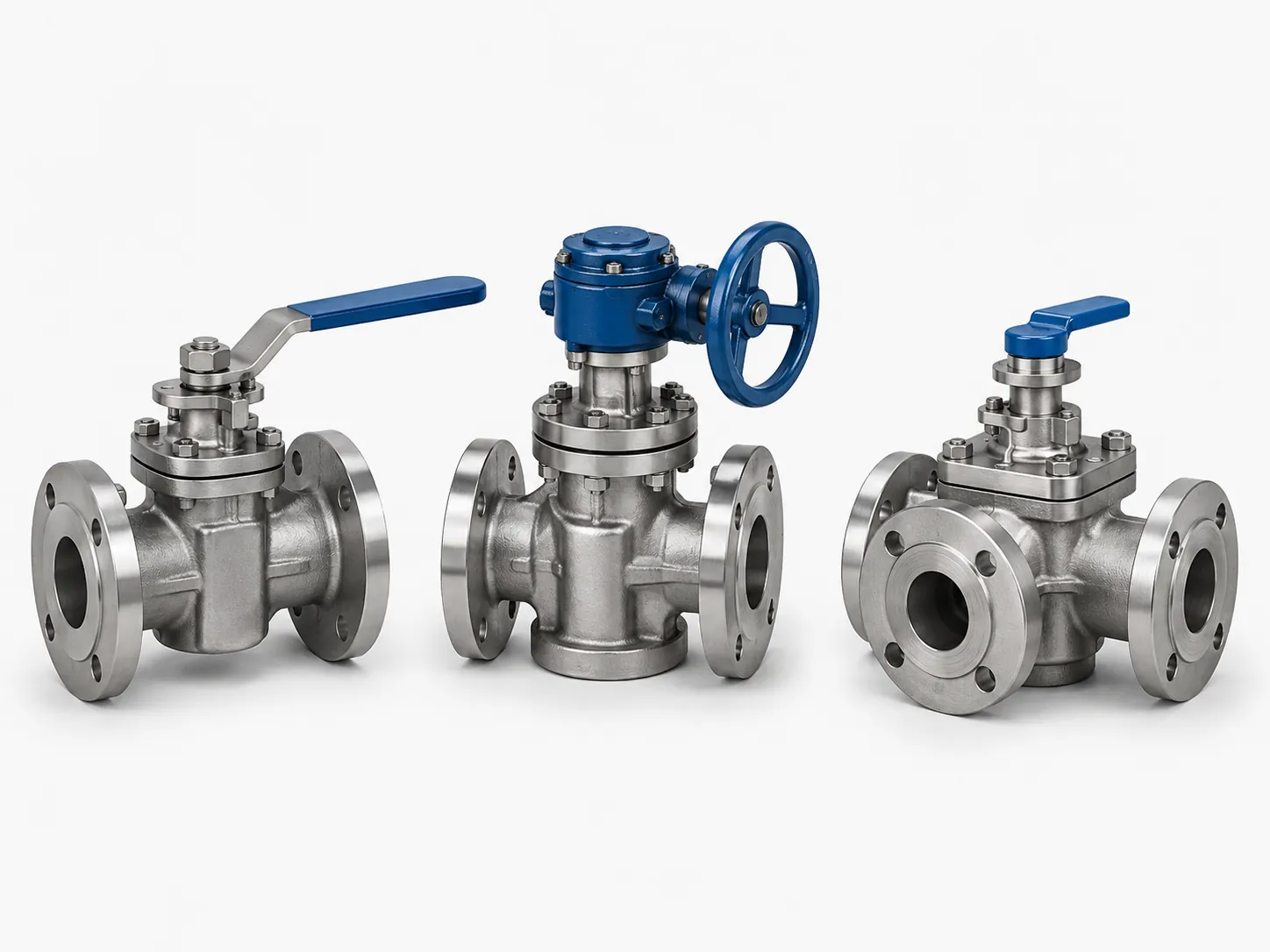

انواع شیر سماوری

شیر سماوری از نظر طراحی داخلی، روش آب‌بندی و تعداد مسیرهای جریان در مدل‌های مختلف تولید می‌شود.

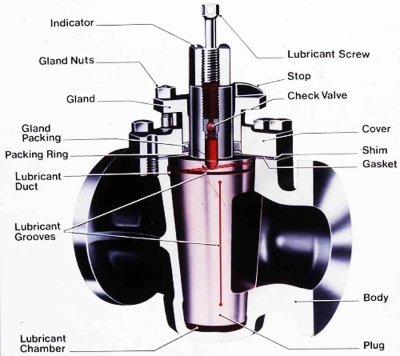

• شیر سماوری روانکاری‌شونده

در این مدل، ماده روان‌کننده به فضای میان پلاگ و بدنه تزریق می‌شود. روان‌کننده علاوه بر کاهش اصطکاک هنگام چرخش، به بهبود آب‌بندی نیز کمک می‌کند. این نوع پلاگ ولو در بسیاری از خطوط نفت، گاز و سرویس‌های صنعتی سنگین کاربرد دارد.

• پلاگ ولو بدون روانکاری

در پلاگ ولو بدون روانکاری، معمولاً از یک لاینر یا بوش پلیمری برای کاهش اصطکاک و ایجاد آب‌بندی استفاده می‌شود. این مدل به تزریق دوره‌ای روان‌کننده نیاز ندارد و برای بسیاری از سرویس‌های شیمیایی و فرایندی قابل استفاده است.

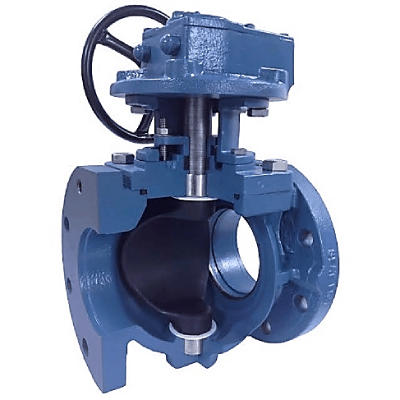

• شیر سماوری اکسنتریک

در مدل اکسنتریک، حرکت پلاگ به‌گونه‌ای طراحی شده است که تماس و اصطکاک مداوم میان پلاگ و سیت کاهش یابد. این ساختار می‌تواند برای خطوط آب، فاضلاب و سیالات دارای ذرات جامد مناسب باشد.

• پلاگ ولو چندراهه

پلاگ ولو چندراهه با پیکربندی‌های سه‌راهه یا چهارراهه برای تغییر جهت، توزیع یا ترکیب جریان استفاده می‌شود. این مدل می‌تواند جایگزین چند شیر مجزا در یک سیستم لوله‌کشی شود و ساختار مسیر جریان را ساده‌تر کند.

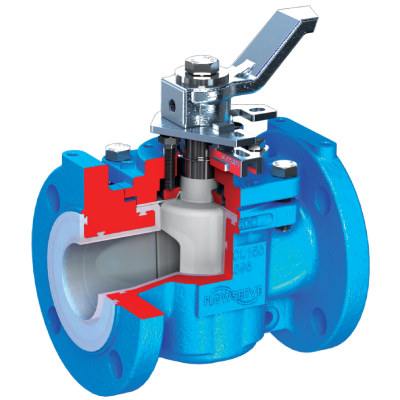

• شیر سماوری لاینردار

در شیرهای لاینردار، سطوح داخلی در تماس با سیال با متریال مقاوم در برابر خوردگی پوشانده می‌شوند. این مدل برای سیالات خورنده و برخی فرایندهای شیمیایی انتخاب مناسبی است، مشروط بر آنکه جنس لاینر با سیال و دمای فرایند سازگار باشد.

کاربرد شیر سماوری

پلاگ ولو در خطوطی استفاده می‌شود که به قطع‌و‌وصل سریع و مطمئن جریان نیاز دارند. متناسب با طراحی شیر، جنس بدنه و نوع آب‌بندی، می‌توان از آن برای عبور مایعات، گازها و برخی سیالات دارای ذرات معلق استفاده کرد.

مهم‌ترین کاربردهای پلاگ ولو عبارت‌اند از:

• خطوط انتقال نفت و فرآورده‌های نفتی
• سیستم‌های گازرسانی و انتقال گاز
• صنایع پتروشیمی و پالایشگاهی
• واحدهای فرایندی و شیمیایی
• خطوط آب و فاضلاب
• سیستم‌های انتقال سیالات خورنده
• سرویس‌های دارای سیالات آلوده یا ویسکوز
• خطوط توزیع و تغییر مسیر جریان
• سیستم‌های هوای فشرده
• مخازن و تجهیزات فرایندی

نوع شیر باید با مشخصات سیال سازگار باشد؛ زیرا همه مدل‌های شیر سماوری برای یک فشار، دما یا ترکیب شیمیایی طراحی نشده‌اند. در خطوطی که وزن کم، ابعاد فشرده و کنترل سریع جریان اهمیت دارد، خرید شیر پروانه ای می‌تواند جایگزین مناسبی برای پلاگ ولو باشد. شیر پروانه‌ای به‌خصوص در سایزهای بزرگ، سیستم‌های آب و فاضلاب و خطوط تأسیساتی کاربرد گسترده‌ای دارد و فضای نصب کمتری اشغال می‌کند.

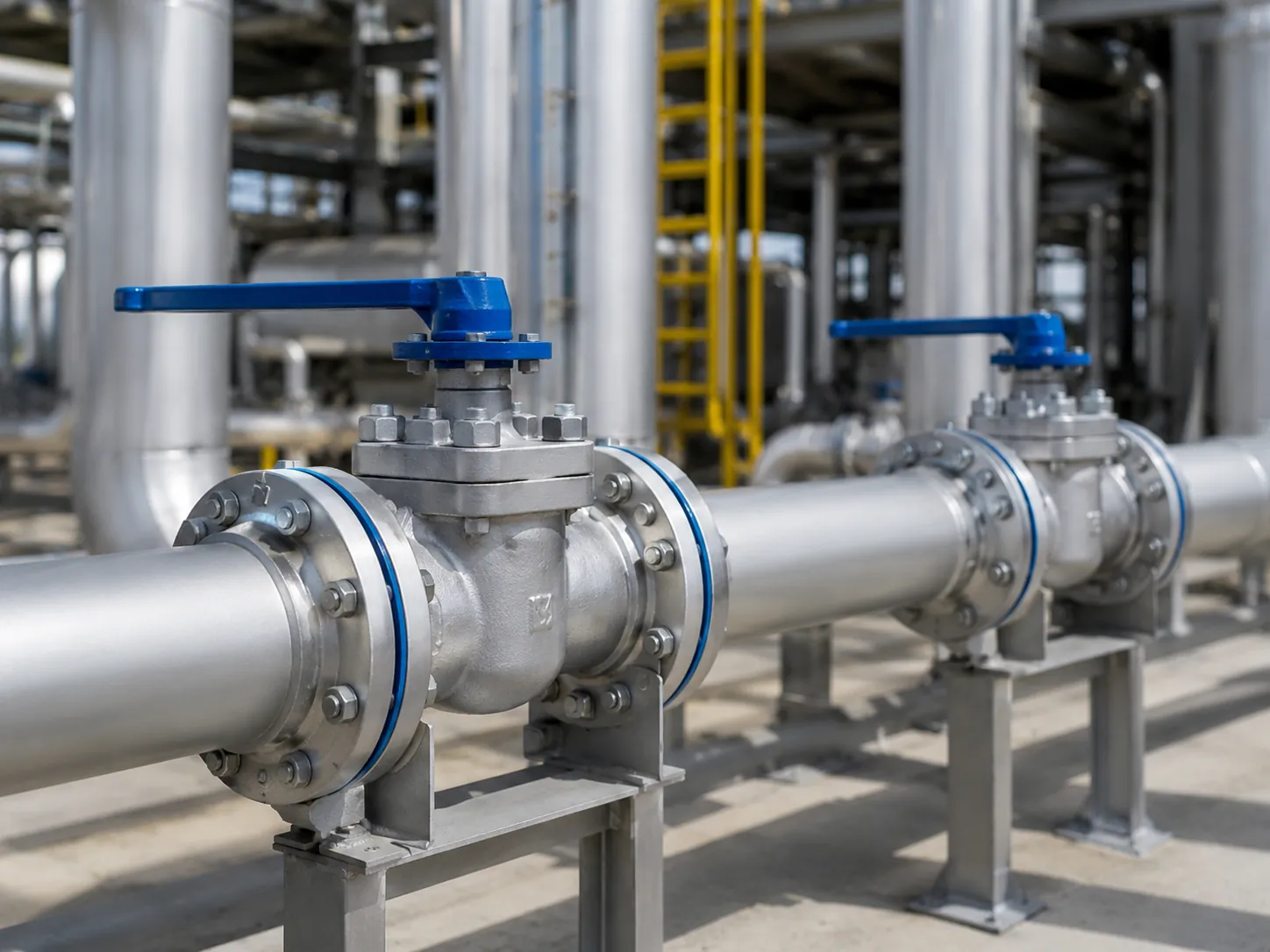

مشخصات فنی شیر سماوری

شیرهای قطع و وصل سماوری با انواع متریال (فولادی، استیل، برنجی و...) و اتصالات فرآیندی (دنده ای، فلنجی و ...)تولید می شوند. همچنین در دو نوع روانکاری شده برای فشارهای بالا و کاهش اصطکاک و روانکاری نشده برای حداقل نیاز به تعمیر و نگهداری و عدم کاربرد در دماهای بالا ارائه می‌ شوند.

پلاگ ولوها قابلیت تجهیز به انواع عملگرهای دستی (اهرم و گیربکس)، پنوماتیکی و الکتریکی را نیز دارند و مناسب اتوماسیون صنعتی و سیستم‌ های کنترلی پیشرفته هستند. تنوع سوراخکاری پلاگ، باعث شده شیر سماوری در مدل‌ های گرد، مستطیلی، استاندارد و فول‌ پورت برای عبور سیالات با دبی و ویسکوزیته‌ های مختلف تولید گردد تا هر نوع نیاز فرآیندی برآورده شود.

شیر سماوری مطابق با استانداردهای معتبری همچون API 6D، API 599 و BS5353 طراحی و تولید می‌ شود و همچنین کلیه تست‌ های عملکردی آن معمولاً بر اساس استاندارد API 6D انجام می‌ گیرد. این ویژگی‌ ها باعث شده است که پلاگ ولوها در صنایع مختلف از جمله نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ها و سایر صنایع مرتبط به‌دلیل کنترل‌ پذیری مناسب، مقاومت بالا در برابر فشار و دمای بالا و دوام قابل توجه، کاربرد گسترده‌ای داشته باشند.

خرید پلاگ ولو

برای خرید پلاگ ولو مناسب پروژه‌های صنعتی، می ‌توانید مدل ‌های مختلف این شیر را بر اساس سایز، کلاس فشار، نوع اتصال، متریال بدنه و شرایط کاری از طریق پیکاتک بررسی کنید.

پلاگ ولوها در خطوط نفت و گاز، پتروشیمی، پالایشگاه، آب و فاضلاب و سایر فرایندهای صنعتی برای قطع و وصل جریان مورد استفاده قرار می‌ گیرند. انتخاب مدل مناسب باید با توجه به نوع سیال، فشار، دما، نوع آب ‌بندی و شیوه عملکرد شیر انجام شود.

از مزایای خرید پلاگ ولو از پیکاتک می ‌توان به امکان بررسی مشخصات فنی محصولات، مقایسه گزینه‌ های مختلف، دریافت راهنمایی برای انتخاب مدل متناسب با نیاز پروژه، استعلام قیمت و بررسی شرایط تأمین اشاره کرد. این فرایند به خریداران کمک می‌کند تا پیش از ثبت سفارش، اطلاعات فنی و تجاری موردنیاز خود را با دقت بیشتری ارزیابی کنند.

برای استعلام قیمت پلاگ ولو، بررسی موجودی، دریافت راهنمایی و مشاوره و انتخاب مدل مناسب، می‌توانید با کارشناسان پیکاتک در تماس باشید.

مزایای خرید شیر سماوری از پیکاتک

فروشگاه اینترنتی ابزار دقیق پیکاتک با سابقه‌ای درخشان به عنوان یکی از معتبرترین و تخصصی‌ ترین مراجع فروش شیرآلات صنعتی، تجهیزات ابزار دقیق و ملزومات پایپینگ در ایران شناخته می‌ شود. پیکاتک فعالیت خود را بر پایه ارائه خدمات مشاوره تخصصی، تأمین تجهیزات اصل و بهبود سطح خدمات مهندسی راه‌ اندازی کرده و امروز به انتخاب اول بسیاری از مهندسان، تامین‌ کنندگان و مدیران صنایع نفت، گاز، پتروشیمی، نیروگاه‌ ها و صنایع بزرگ کشور بدل شده است.

پیکاتک به عنوان بزرگ‌ترین مرکز تخصصی عرضه شیرآلات صنعتی و تجهیزات ابزار دقیق در کشور، مجموعه‌ای کامل از انواع شیر سماوری (Plug Valve) با تنوع سایز، فشار کاری و برندهای مختلف را ارائه می‌ دهد. تمامی شیر سماوری‌ های عرضه شده دارای اصالت، کیفیت بالا و قیمت مناسب بوده و انتخابی مطمئن برای پروژه‌های صنعتی و خطوط انتقال مختلف به شمار می‌رود.

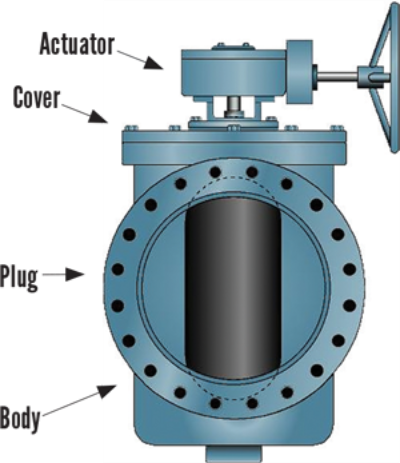

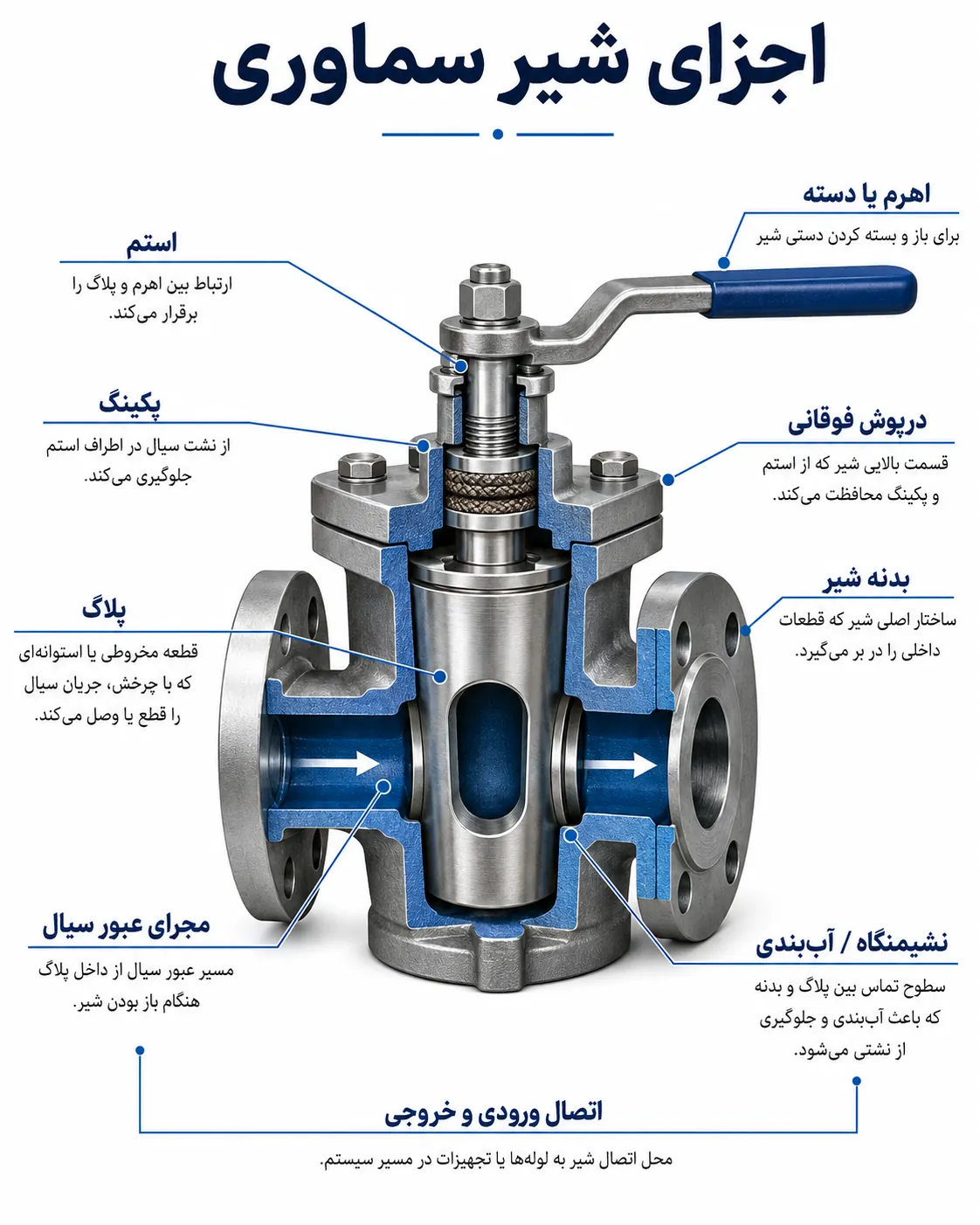

اجزای پلاگ ولو

اجزای اصلی شیر سماوری متشکل از بدنه، پلاگ (دیسک)، استم و عملگر است و طراحی داخلی آن به‌گونه‌ای است که در موقعیت باز، سوراخ روی دیسک هم‌ راستا با مسیر عبور سیال قرار می‌ گیرد و در وضعیت بسته، با چرخش پلاگ، سوراخ از مسیر جریان خارج می‌ شود و سیال را به طور کامل قطع می‌ نماید. در ادامه اجزای اصلی شیر سماوری معرفی می شود:

• بدنه

بدنه شیر سماوری، محفظه‌ی اصلی و فیزیکی شیر است که سایر اجزا را در خود جای داده و مقاومت لازم را در برابر فشار و دما ایجاد می‌ کند.

معمولا بدنه از جنس‌ های مقاوم مانند فولاد، استنلس استیل، چدن یا آلیاژهای خاص ساخته می‌ شود تا در برابر خوردگی و سایش سیال دوام بالایی داشته باشد. بدنه دارای ورودی و خروجی است که به خطوط پایپینگ متصل می‌ شوند و مسیر جریان سیال را مشخص می‌ کند.

• پلاگ

پلاگ (دیسک) قطعه اصلی کنترل‌ گر سیال درون شیر است و معمولا به شکل استوانه‌ ای یا مخروطی طراحی می‌ شود. روی پلاگ سوراخ یا کانالی برای عبور سیال تعبیه شده که با چرخش پلاگ، مسیر عبور سیال باز یا بسته می‌ شود. جنس پلاگ بسته به کاربرد می‌تواند از فولاد ضدزنگ، تنوع آلیاژها یا حتی سرامیک باشد. عملکرد پلاگ تأثیر مستقیم بر آب‌ بندی و قابلیت اطمینان شیر دارد.

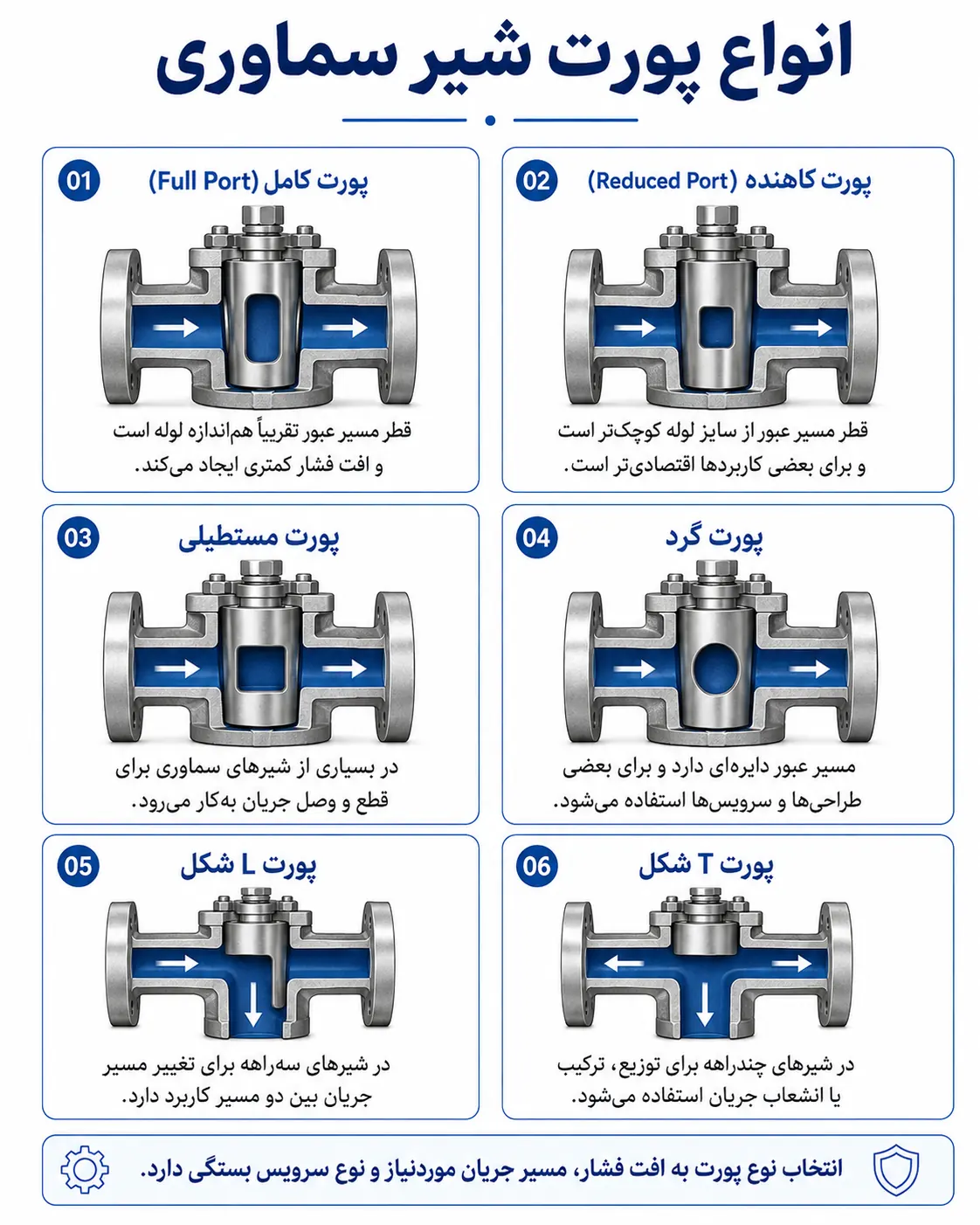

• پورت

منظور از پورت (Port) در واقع همان سوراخ یا کانال عبور جریان است که روی مجرابند یا پلاگ (Plug) تعبیه می‌ شود. این پورت داخل خود پلاگ قرار دارد و زمانی که پلاگ حول محور خود چرخانده می‌ شود، می‌ تواند در امتداد مسیر ورودی/خروجی بدنه شیر قرار گیرد (در حالت باز)، یا به صورت عمود بر جریان و خارج از مسیر عبور سیال بایستد (در حالت بسته) و مسیر را مسدود کند. شکل پورت (گرد، مستطیلی یا فول پورت) بر اساس نوع کاربرد و میزان دبی مورد نیاز تعیین می‌ شود.

• استم

استم یا محور، قطعه‌ای است که نیروی عملگر (چه به صورت دستی و چه اتوماتیک) را به پلاگ منتقل می‌ کند. استم از جنس مقاوم و اغلب ضدخوردگی ساخته می‌ شود تا بتواند بارهای ناشی از چرخش و فشار داخلی را به خوبی تحمل کند. استم همچنین رابط میان عملگر و پلاگ است و تضمین کننده حرکت صحیح پلاگ در داخل بدنه محسوب می‌ شود.

• عملگر

عملگر می‌ تواند دسته اهرمی ساده (برای قطع و وصل دستی)، گیربکس (در ابعاد و فشارهای بزرگ)، یا انواع عملگرهای اتوماتیک مانند پنوماتیک و الکتریکی باشد. وظیفه عملگر انتقال نیروی لازم برای چرخش استم و در نتیجه باز یا بسته شدن پلاگ است.

نوع انتخابی عملگر به ابعاد شیر، فشار کاری و نیازهای اتوماسیون بستگی دارد و در بسیاری از کاربردهای صنعتی از عملگرهای پنوماتیک یا الکتریکی برای کنترل از راه دور استفاده می‌ شود.

عملکرد شیر سماوری

عملکرد شیر سماوری (پلاگ ولو) مبتنی بر یک پلاگ یا مجرابند استوانه‌ای یا مخروطی است که درون بدنه شیر قرار دارد و یک پورت (سوراخ) از درون آن عبور داده شده است. این پلاگ حول محور خود به کمک عملکرد دستی، گیربکسی یا اتوماسیون (پنوماتیک یا الکتریک) به صورت ربع‌گرد (90 درجه) می‌ چرخد.

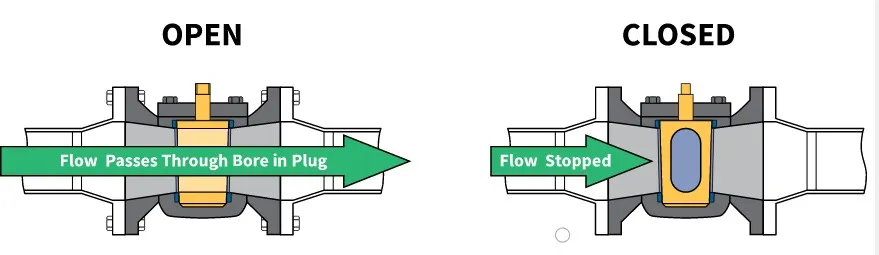

در حالت باز بودن شیر سماوری، سوراخ یا پورت پلاگ کاملاً با مسیر اصلی عبور سیال در خط لوله هم‌ راستا می‌ شود، بنابراین سیال بدون هیچ مانعی می‌ تواند از شیر عبور کند. این ویژگی نه تنها باعث کاهش افت فشار و جریان سیال می‌شود، بلکه انتقال سیال با کمترین تلاطم و سایش ممکن را نیز تضمین می‌ کند.

در صورت نیاز به قطع کامل جریان، کافیست پلاگ شیر را 90 درجه بچرخانید. در این وضعیت، قسمت توپر و بدون سوراخ پلاگ در برابر مسیر جریان قرار می‌گیرد و بدین ترتیب، مسیر حرکت سیال به طور کامل مسدود و جریان قطع می‌شود. این قابلیت «On/Off» ساده، یکی از دلایل محبوبیت پلاگ ولو در سیستم‌هایی‌ است که نیاز به قطع و وصل سریع و مطمئن سیال دارند.

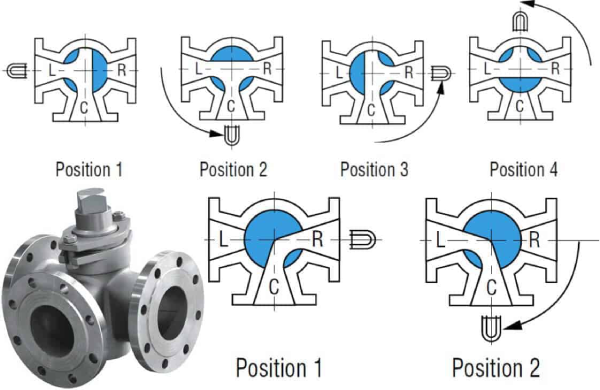

شیرهای سماوری علاوه بر مدل دو راهه (یعنی باز و بسته کردن جریان در یک مسیر مستقیم)، در مدل‌ های سه راهه نیز تولید می‌ شوند.

در مدل سه راهه، پلاگ دارای پورت‌ های بیشتری است و معمولاً به گونه‌ای طراحی شده که امکان هدایت سیال به دو یا چند مسیر مختلف، یا حتی امکان میکس (ترکیب) جریان از چند ورودی مختلف را فراهم آورد. با چرخش پلاگ در این شیرها، مسیر جریان سیال بسته به نیاز فرآیند، می‌ تواند به یکی از خروجی‌ها هدایت شود یا دو جریان مختلف با هم ترکیب گردند.

قیمت پلاگ ولو

قیمت پلاگ ولو فقط به سایز آن محدود نمی ‌شود و مجموعه ‌ای از مشخصات فنی و شرایط پروژه روی قیمت نهایی تأثیر می‌ گذارند. مهم ‌ترین عوامل عبارت‌اند از:

• سایز پلاگ ولو: هرچه قطر اسمی شیر بیشتر باشد، میزان متریال مصرفی و ابعاد قطعات افزایش پیدا می ‌کند و معمولاً قیمت نیز بالاتر می‌ رود.
• کلاس فشار: پلاگ ولوهایی که برای فشارهای بالاتر طراحی می ‌شوند، به بدنه و اجزای مقاوم ‌تری نیاز دارند. به همین دلیل افزایش کلاس فشار معمولاً باعث افزایش قیمت می ‌شود.
• متریال بدنه و قطعات داخلی: جنس‌ هایی مانند چدن، فولاد کربنی، استنلس استیل و آلیاژهای مقاوم در برابر خوردگی قیمت‌ های متفاوتی دارند. برای سیالات خورنده یا شرایط کاری سخت، استفاده از متریال خاص می ‌تواند هزینه خرید را افزایش دهد.
• نوع پلاگ ولو: مدل ‌های Lubricated، Non-Lubricated  و Eccentric از نظر ساختار و کاربرد با یکدیگر متفاوت هستند و همین تفاوت در طراحی روی قیمت آن‌ها اثر می ‌گذارد.
• نوع اتصال: پلاگ ولو فلنجی، رزوه ‌ای یا جوشی هرکدام ساختار و هزینه تولید متفاوتی دارند. در پروژه‌های صنعتی، نوع اتصال مورد نیاز خط لوله می ‌تواند یکی از عوامل تعیین ‌کننده قیمت باشد.
• نوع عملگر: مدل‌ های دستی معمولاً اقتصادی ‌تر هستند، اما استفاده از عملگر پنوماتیک یا الکتریکی می ‌تواند قیمت نهایی پلاگ ولو را به شکل محسوسی افزایش دهد.
• شرایط کاری سیال: دمای بالا، فشار زیاد، خورندگی سیال یا وجود ذرات جامد ممکن است نیاز به سیت، آب ‌بندی یا متریال خاص ایجاد کند و در نتیجه قیمت محصول افزایش یابد.
• برند و کشور سازنده: برندهای مختلف از نظر کیفیت ساخت، استانداردهای تولید، خدمات پس از فروش و قیمت تفاوت دارند. محصولات وارداتی نیز تحت تأثیر نرخ ارز و هزینه‌های تأمین قرار می ‌گیرند.
• استانداردها و الزامات پروژه: اگر پلاگ ولو باید دارای استاندارد، تست یا گواهی مشخصی باشد، این الزامات می ‌توانند روی هزینه نهایی تأثیر بگذارند.
• موجودی و شرایط تأمین: موجود بودن کالا در بازار، تعداد مورد نیاز، زمان تحویل و وارداتی یا داخلی بودن محصول نیز در قیمت نهایی مؤثر است.

برای دریافت قیمت دقیق پلاگ ولو بهتر است هنگام استعلام، اطلاعاتی مانند سایز، کلاس فشار، متریال، نوع اتصال، نوع عملگر، سیال و دمای کاری مشخص شود تا محصول مناسب پروژه با قیمت دقیق‌ تری پیشنهاد شود.

تولید کننده پلاگ ولو

اگر به دنبال تولید کننده پلاگ ولو برای تأمین شیرآلات صنعتی متناسب با شرایط کاری پروژه هستید، پیکاتک امکان بررسی و انتخاب انواع پلاگ ولو صنعتی را بر اساس سایز، کلاس فشار، نوع اتصال، متریال بدنه و نوع سیال فراهم می ‌کند.

پلاگ ولوها در صنایع نفت و گاز، پتروشیمی، پالایشگاه، آب و فاضلاب و خطوط انتقال برای قطع و وصل جریان مورد استفاده قرار می‌ گیرند و انتخاب مدل مناسب باید با توجه به فشار، دما و شرایط فرایندی انجام شود.

کاربردهای شیرهای سماوری

شیرهای سماوری در طیف گسترده ای از صنایع کاربرد دارند. این شیرها برای قطع و وصل یا تغییر مسیر جریان سیالات در خطوط لوله با فشار و دمای بالا استفاده می‌ شوند و در انواع مختلفی وجود دارند. شیرهای سماوری به دلیل ساختار ساده، عملکرد سریع و آب‌ بندی مناسب، در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب و ... کاربرد دارند. در ادامه به برخی از کاربردهای رایج این نوع شیرها می‌ پردازیم:

• نفت و گاز: پلاگ ولوها به دلیل توانایی تحمل فشارهای بالا و مقاومت در برابر خوردگی، به‌طور گسترده‌ای در صنایع نفت و گاز برای کنترل جریان‌ های هیدروکربنی، گاز طبیعی و فرآورده‌ های نفتی استفاده می‌ شوند. آن‌ ها به طور خاص در نقاطی که نیاز به قطع و وصل سریع جریان وجود دارد، مورد استفاده قرار می‌ گیرند.
• پتروشیمی و شیمیایی: در صنایعی که نیاز به کنترل دقیق و ایمن مواد شیمیایی خورنده و گران‌روی بالا وجود دارد، پلاگ ولوها به دلیل ساختار قابل اعتماد و مقاومت بالا در برابر مواد خورنده، انتخابی ایده‌آل هستند.
• آب و فاضلاب: پلاگ ولوها برای کنترل و هدایت جریان آب، فاضلاب، گل و لای در تصفیه‌ خانه‌ ها و ایستگاه‌ های پمپاژ استفاده می‌ شوند. طراحی خاص برخی انواع این ولوها اجازه می‌دهد تا در شرایط مملو از ذرات معلق و زباله‌ ها بدون گرفتگی عمل کنند.

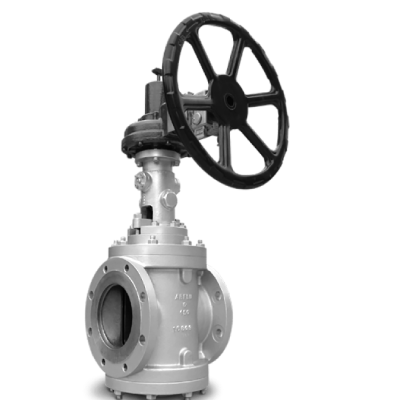

• صنایع غذایی: به خصوص در فرآیندهایی که نیاز به حفظ پاکیزگی و جلوگیری از اختلاط مواد مختلف وجود دارد، پلاگ ولوها کاربرد زیادی دارند. مدل‌ های با آب‌ بندی مطمئن مانند شیرهای انبساطی در این صنعت به‌ منظور جلوگیری از آلودگی استفاده می‌ شوند.
• نیروگاه‌ ها: پلاگ ولوها به دلیل توانایی تنظیم و قطع و وصل سریع جریان، در سیستم‌ های بخار و آب خنک‌ کننده نیروگاه‌ ها کاربرد دارند. آن‌ ها به کنترل دقیق جریان‌ های حرارتی کمک می‌ کنند و به بهبود کارایی عملیات منجر می‌ شوند.

معایب و مزایای شیر سماوری
