رگولاتور دنده ای

رگلاتور دنده ای چیست؟

رگلاتور دنده ای (Threaded Pressure Regulator) که به عنوان شیر فشارشکن دنده‌ای (Threaded Pressure Reducing Valve) نیز شناخته می شود یکی از پرکاربردترین انواع رگلاتور در سایزهای کوچک و متوسط، معمولاً از 1/4 اینچ تا 4 اینچ است. این تجهیز در مسیر عبور سیال (هوا یا گاز) نصب می‌ شود و وظیفه دارد فشار بالای ورودی را به یک فشار خروجی کنترل‌ شده و پایین‌ تر کاهش دهد.

باید توجه داشت که کار اصلی رگلاتور کنترل فشار است، نه کنترل جریان (دبی)؛ بنابراین حتی اگر جریان مصرفی تغییر کند، رگلاتور باید بتواند فشار خروجی را تا حد امکان ثابت نگه دارد. در رگلاتورهای دنده‌ای، اتصال ورودی و خروجی به‌ صورت رزوه‌ای (Threaded) طراحی شده است که باعث می‌ شود نصب و تعویض آنها در لوله‌ کشی سریع و کم‌ هزینه باشد. این ویژگی به‌ خصوص در سیستم‌ های با سایز کوچک و فشار متوسط بسیار رایج است.

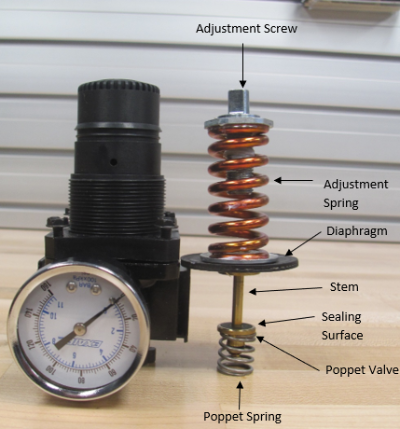

اجزای رگلاتور دنده ای

رگلاتور دنده‌ای یکی از پرکاربردترین تجهیزات کنترل فشار در سیستم‌ های ابزار دقیق و خطوط انتقال هوا و گاز است. این تجهیز از بخش‌ های مختلفی تشکیل شده که هر کدام وظیفه مشخصی در فرآیند تنظیم و تثبیت فشار ایفا می‌ کنند:

• پیچ تنظیم فشار (Pressure Adjusting Screw): پیچ مکانیکی واقع در بخش بالایی رگولاتور که با چرخاندن آن به سمت ساعتگرد، فشار خروجی افزایش و با چرخاندن به پادساعتگرد، فشار کاهش می‌ یابد. این پیچ، نیروی فشاری لازم را به فنر تنظیم منتقل می‌ کند و امکان کنترل دقیق فشار را فراهم می‌ سازد. در برخی مدل‌ ها به جای پیچ ساده، از دسته (Knob) با قفل ایمنی استفاده می‌ شود تا تنظیم فشار در برابر لرزش یا دستکاری ناخواسته محافظت شود.
• بدنه (Body): قسمت اصلی که سایر اجزا درون آن قرار می‌ گیرند. بدنه معمولاً از برنج، پلاستیک، چدن یا فولاد ضدزنگ ساخته می‌ شود تا در برابر فشار کاری، خوردگی و شرایط محیطی مقاوم باشد. کیفیت ساخت بدنه، مقاومت در برابر نشتی و طول عمر رگلاتور را به‌شدت تحت تأثیر قرار می‌ دهد.
• فنر تنظیم (Adjusting Spring): این قسمت وظیفه دارد نیروی پیچ تنظیم را به دیافراگم منتقل کرده و میزان فشار خروجی را تعیین کند. جنس فنر معمولاً از استنلس استیل یا آبکاری‌ شده است تا در برابر خستگی مکانیکی مقاومت داشته باشد.
• دیافراگم (Diaphragm): صفحه انعطاف‌ پذیری که تغییرات فشار را حس کرده و حرکت خطی ایجاد می‌ کند. این حرکت، مسیر باز و بسته شدن سوپاپ داخلی را کنترل می‌ نماید.
• پورت ورودی (IN Port): محل اتصال هوای فشرده یا گاز با فشار بالا به رگلاتور است. ابعاد و نوع رزوه معمولاً بر اساس استانداردهای BSP یا NPT طراحی می‌ شوند.
• پورت خروجی (OUT Port): محل خروج هوای تنظیم‌ شده به سمت تجهیزات یا سیستم مصرف‌ کننده می باشد. این خروجی فشار را در محدوده تنظیم‌ شده تثبیت کرده و از آسیب به تجهیزات حساس جلوگیری می‌ کند.

کاربرد فشارشکن دنده ای

فشارشکن دنده ای برای کاهش و تنظیم فشار سیال در خطوط لوله با اتصال رزوه‌ای استفاده می ‌شود. وظیفه اصلی این تجهیز، دریافت سیال با فشار بالاتر و رساندن آن به فشار خروجی مشخص و قابل کنترل است تا تجهیزات پایین ‌دست در محدوده فشار مناسب کار کنند.

مهم ‌ترین کاربردهای فشارشکن دنده ای عبارت‌ اند از:

• سیستم‌ های آبرسانی: برای کاهش فشار آب ورودی و جلوگیری از وارد شدن فشار بیش از حد به لوله‌ ها، شیرآلات و تجهیزات مصرف‌ کننده.
• تأسیسات ساختمانی: در ساختمان‌ های مسکونی، تجاری و اداری برای تنظیم فشار آب ورودی به طبقات و تجهیزات مختلف استفاده می ‌شود.
• خطوط هوای فشرده: برای کاهش فشار هوای تولید شده توسط کمپرسور و تأمین فشار مناسب مورد نیاز تجهیزات پنوماتیکی.
• سیستم‌ های بخار: برخی مدل‌ های فشارشکن دنده ‌ای مخصوص بخار هستند و برای کاهش فشار بخار پیش از ورود به تجهیزات مصرف ‌کننده یا بخش‌ های مختلف فرآیند به کار می‌ روند.
• خطوط گاز: در صورت مناسب بودن مشخصات فنی فشارشکن برای نوع گاز و شرایط کاری، از آن برای کاهش و کنترل فشار در برخی خطوط گاز استفاده می ‌شود.
• تجهیزات صنعتی و ماشین ‌آلات: بسیاری از دستگاه‌ها برای عملکرد صحیح به فشار مشخصی نیاز دارند. فشارشکن دنده ‌ای می ‌تواند فشار ورودی به این تجهیزات را در محدوده مناسب نگه دارد.
• سیستم ‌های گرمایشی و سرمایشی: در برخی مدارهای تأسیساتی برای کنترل فشار سیال و محافظت از تجهیزات در برابر فشار بیش از حد کاربرد دارد.
• شبکه‌ های توزیع آب صنعتی: در خطوطی که بخش‌ های مختلف شبکه به فشارهای متفاوت نیاز دارند، فشارشکن دنده‌ ای می‌ تواند فشار هر بخش را متناسب با نیاز آن تنظیم کند.
• محافظت از شیرآلات و تجهیزات پایین ‌دست: کاهش فشار ورودی می ‌تواند از وارد شدن تنش اضافی به شیرها، اتصالات، گیج‌ ها و سایر تجهیزات جلوگیری کند و عمر مفید آن‌ها را افزایش دهد.
• خطوط فرعی با سایزهای کوچک و متوسط: به دلیل اتصال دنده‌ای، این نوع فشارشکن بیشتر در خطوطی استفاده می ‌شود که اتصال رزوه‌ ای دارند و نصب یک تجهیز جمع‌ وجور و سریع مورد نیاز است.

کاربرد مناسب فشارشکن دنده ای به نوع سیال، فشار ورودی، فشار خروجی مورد نیاز، دما، سایز اتصال و ظرفیت جریان بستگی دارد. بنابراین قبل از انتخاب فشارشکن باید مشخصات فنی خط بررسی شود تا تجهیز بتواند فشار خروجی را در شرایط واقعی بهره‌ برداری به ‌صورت پایدار کنترل کند.

عملکرد فشار شکن دنده ای چگونه است؟

رگلاتور وسیله‌ای است که وظیفه اصلی آن کاهش و تثبیت فشار هوای فشرده خروجی است؛ به گونه‌ ای که حتی با وجود نوسانات فشار ورودی، مقدار فشار خروجی ثابت باقی بماند. این رگولاتور در سیستم‌ های هوای فشرده نقش حیاتی دارد زیرا بسیاری از تجهیزات پنوماتیکی تنها در فشار مشخص و پایدار عملکرد بهینه دارند.

هوای فشرده تولید شده توسط کمپرسور یا ذخیره‌ شده در مخزن، با فشار اولیه بالا وارد ورودی رگلاتور می‌ شود. درون رگلاتور، یک دیافراگم یا پیستون حساس به فشار قرار دارد که نیروی آن با فنر تنظیم‌ کننده مقایسه می‌ شود. اگر فشار خروجی بیش از حد تنظیم‌ شده باشد، دیافراگم حرکت کرده و با بستن یا محدود کردن مسیر هوا توسط سوپاپ داخلی، فشار را کاهش می‌ دهد.

برعکس، زمانی که فشار خروجی کمتر از مقدار تعیین‌ شده باشد، سوپاپ باز می‌ شود تا میزان بیشتری از هوا جریان پیدا کرده و فشار به سطح مطلوب برسد. پیچ تنظیم فنر به کاربر امکان می‌ دهد تا فشار خروجی دلخواه را به دقت تنظیم کند. این فرآیند به صورت پیوسته و خودکار انجام می‌ شود، در نتیجه فشار ثابت و پایداری برای مصرف‌ کننده فراهم می‌ شود.

عملکرد صحیح رگلاتور نه تنها باعث محافظت از تجهیزات پنوماتیک و افزایش طول عمر آنها می‌ شود، بلکه کیفیت و دقت عملکرد کل سیستم را نیز بهبود می‌ بخشد. بنابراین انتخاب و تنظیم درست این تجهیز، یکی از موارد کلیدی در طراحی و نگهداری سیستم‌ های هوای فشرده است.

قیمت فشارشکن دنده ای

قیمت فشارشکن دنده ای به عوامل مختلفی مانند جنس بدنه، سایز اتصال، محدوده فشار ورودی و خروجی، نوع سیال، برند سازنده و کیفیت قطعات داخلی بستگی دارد. به همین دلیل نمی ‌توان برای همه مدل‌ های فشارشکن دنده ‌ای قیمت یکسانی در نظر گرفت و برای انتخاب دقیق، باید مشخصات فنی تجهیز با شرایط واقعی خط مقایسه شود.

مهم‌ت رین عوامل موثر بر قیمت فشارشکن دنده ای عبارت ‌اند از:

• جنس بدنه فشارشکن: فشارشکن‌های دنده ‌ای ممکن است با بدنه برنجی، چدنی، فولادی یا استنلس استیل تولید شوند. نوع متریال بر مقاومت تجهیز در برابر فشار، دما، خوردگی و نوع سیال اثر مستقیم دارد و یکی از عوامل اصلی تعیین ‌کننده قیمت است.
• سایز اتصال دنده ‌ای: با افزایش سایز ورودی و خروجی فشارشکن، معمولاً ابعاد بدنه و ظرفیت عبور جریان نیز افزایش پیدا می‌ کند. به همین دلیل قیمت فشارشکن دنده ‌ای در سایزهای مختلف می‌ تواند متفاوت باشد.
• محدوده فشار ورودی: فشارشکن باید توانایی تحمل حداکثر فشار ورودی خط را داشته باشد. مدل ‌هایی که برای فشارهای کاری بالاتر طراحی شده‌اند، معمولاً از بدنه و اجزای مقاوم‌ تری برخوردار هستند و ممکن است قیمت بیشتری داشته باشند.
• محدوده تنظیم فشار خروجی: هر فشارشکن برای محدوده مشخصی از فشار خروجی طراحی می ‌شود. گستره تنظیم، دقت کنترل و پایداری فشار خروجی می ‌تواند بر قیمت نهایی تجهیز تأثیرگذار باشد.
• نوع سیال: فشارشکن دنده‌ای ممکن است برای آب، هوا، بخار، گاز یا سایر سیالات صنعتی مورد استفاده قرار گیرد. نوع سیال روی انتخاب متریال بدنه، دیافراگم، سیت، آب ‌بندها و سایر قطعات داخلی تأثیر دارد و در نتیجه می‌ تواند قیمت را تغییر دهد.
• دمای کاری: فشارشکن‌ هایی که برای سیالات با دمای بالا، مانند بخار، طراحی شده‌اند باید از متریال و آب ‌بند های مقاوم در برابر حرارت استفاده کنند. این ویژگی می ‌تواند باعث افزایش قیمت فشارشکن دنده‌ای شود.
• ظرفیت عبور جریان: ظرفیت جریان قابل عبور از فشارشکن یکی دیگر از عوامل موثر بر قیمت است. تجهیز باید بتواند ضمن کاهش فشار، دبی مورد نیاز خط را بدون ایجاد افت عملکرد تامین کند.
• کیفیت دیافراگم، فنر و قطعات داخلی: عملکرد دقیق فشارشکن تا حد زیادی به کیفیت اجزای داخلی آن وابسته است. استفاده از فنر، دیافراگم، سیت و آب ‌بندهای باکیفیت می ‌تواند باعث افزایش عمر مفید، دقت تنظیم و همچنین قیمت تجهیز شود.
• دقت و پایداری کنترل فشار: همه فشارشکن ‌ها عملکرد یکسانی در ثابت نگه داشتن فشار خروجی ندارند. مدل‌ هایی که در شرایط متغیر دبی و فشار ورودی، فشار خروجی پایدارتری ایجاد می ‌کنند معمولاً از طراحی دقیق ‌تر و قیمت بالاتری برخوردار هستند.
• برند و کشور سازنده: برند تولید کننده، سابقه شرکت، کیفیت ساخت، استانداردهای تولید و کشور سازنده از دیگر عوامل تاثیرگذار بر قیمت فشارشکن دنده ای هستند. محصولات برندهای معتبر صنعتی معمولاً به دلیل کیفیت ساخت و کنترل کیفی دقیق‌تر قیمت بیشتری دارند.
• استانداردها و تاییدیه‌های فنی: وجود استانداردهای معتبر یا تاییدیه ‌های مورد نیاز برای کاربردهای خاص می‌ تواند بر قیمت محصول تأثیر بگذارد، به‌خصوص زمانی که فشارشکن در خطوط حساس یا فرآیندهای صنعتی استفاده می ‌شود.
• وجود گیج فشار یا تجهیزات جانبی: برخی فشارشکن ‌های دنده‌ای همراه با گیج فشار، محل نصب مانومتر، فیلتر داخلی یا سایر تجهیزات جانبی عرضه می ‌شوند. وجود این امکانات می ‌تواند قیمت نهایی محصول را افزایش دهد.
• اصالت و کیفیت ساخت: فشارشکن ‌های اصل و دارای کیفیت ساخت مناسب معمولاً قیمت بیشتری نسبت به نمونه‌ های متفرقه یا کم‌ کیفیت دارند، اما در مقابل می ‌توانند عملکرد پایدارتر و طول عمر بیشتری در خط ایجاد کنند.
• موجودی و شرایط بازار: قیمت مواد اولیه، نرخ ارز، هزینه واردات، موجودی بازار و شرایط تامین نیز می ‌توانند باعث تغییر قیمت فشارشکن دنده ای در دوره ‌های مختلف شوند.

در زمان بررسی قیمت فشارشکن دنده ای بهتر است تنها ارزان ‌ترین گزینه انتخاب نشود. تطابق سایز، فشار ورودی، فشار خروجی مورد نیاز، نوع سیال، دما و ظرفیت جریان با مشخصات فنی فشارشکن اهمیت بیشتری دارد؛ زیرا انتخاب نامناسب می ‌تواند باعث ناپایداری فشار، افت دبی، استهلاک سریع قطعات داخلی و کاهش عمر تجهیز شود.

مزایای رگلاتور دنده ای

• حفظ فشار خروجی پایدار: رگلاتور دنده‌ای می‌ تواند فشار خروجی را در محدوده تنظیم‌ شده، حتی با تغییرات لحظه‌ای فشار ورودی یا مصرف، ثابت نگه دارد. این ویژگی باعث حفاظت تجهیزات حساس و افزایش طول عمر آن‌ ها می‌ شود.
• طراحی سبک و فشرده: ابعاد کوچک و وزن کم این نوع رگلاتور، نصب آن را در فضاهای محدود آسان می‌کند. این طراحی فشرده همچنین هزینه حمل و نگهداری را کاهش می‌ دهد.
• کنترل خودکار بدون نیاز به برق: عملکرد مکانیکی بر اساس فشار فنر و دیافراگم باعث می‌ شود که برای کنترل فشار به هیچ منبع انرژی الکتریکی یا سیستم کنترلی پیچیده نیاز نباشد.
• دوام بالا در شرایط کاری متنوع: به دلیل استفاده از آلیاژهای مقاوم مانند برنج، آلومینیوم یا استیل ضدزنگ و دیافراگم‌ های مقاوم، این رگلاتورها تحمل خوبی در برابر خوردگی، سایش و تغییرات دمایی دارند.
• نصب، تنظیم و نگهداری ساده: اتصال رزوه‌ای (BSP یا NPT) باعث نصب سریع و بی‌ دردسر روی لوله‌ کشی موجود می‌ شود. مکانیزم ساده داخلی نیز تعمیر یا تعویض قطعات را آسان و کم‌ هزینه می‌ کند.

خرید رگلاتور دنده ای

در صورتی که قصد خرید رگلاتور دنده ای دارید، پیکاتک بهترین انتخاب برای شماست. پیکاتک یک فروشگاه اینترنتی تخصصی ابزار دقیق و اتصالات صنعتی است که با هدف تبدیل شدن به مرجع مورد اعتماد صنایع راه‌ اندازی شده است. محصولات این مجموعه شامل تجهیزات کنترل فشار، دما، سطح و جریان از برندهای معتبر بین‌ المللی و داخلی است.

فروشگاه اینترنتی پیکاتک به عنوان مرجع تخصصی تجهیزات ابزار دقیق و کنترل فشار، ارائه‌ دهنده‌ی گسترده‌ ترین مجموعه رگلاتورهای دنده‌ای (Threaded Regulators) از معتبرترین برندهای داخلی و خارجی است. تمامی محصولات عرضه‌ شده در پیکاتک با کیفیت تضمین‌ شده، قیمت رقابتی و قابلیت ارسال سریع به سراسر کشور ارائه می‌ شوند.

می‌ توانید با مراجعه به بخش بالای همین صفحه و بررسی مشخصات فنی، متریال بدنه، محدوده فشار قابل تنظیم، سایز اتصال و برند محصول، رگلاتور موردنظر خود را انتخاب کنید. تیم فنی پیکاتک نیز آماده ارائه مشاوره رایگان برای انتخاب دقیق و جلوگیری از خرید اشتباه است و برای دریافت راهنمایی می توانید با ما تماس بگیرید.

نکات کلیدی خرید فشار شکن دنده ای

هنگام انتخاب و خرید رگلاتورهای فشار هوا یا گاز با اتصال رزوه‌ای، بررسی دقیق ویژگی‌ های زیر باعث می‌ شود تجهیز مناسب، ایمن و مقرون‌ به‌ صرفه انتخاب کنید:

• برند و سازنده: انتخاب برند معتبر با سابقه تولید و استانداردهای تایید‌شده (مثل CE، ISO یا ASME) تضمین‌ کننده کیفیت ساخت، دوام و ارائه خدمات پس از فروش است.
• وضعیت محصول (نو یا کارکرده): در صنایع حساس، استفاده از رگلاتور نو توصیه می‌ شود. در صورت خرید محصول دست دوم، باید تست فشار، بازرسی دیافراگم و بررسی نشتی انجام شود.
• دمای کاری (Operating Temperature): بازه دمایی مجاز باید با شرایط محیط و سیال هماهنگ باشد. استفاده در دمای خارج از محدوده مجاز می‌تواند باعث تغییر خواص دیافراگم و خرابی زودهنگام شود.
• سایز اتصال (Thread Size): سایز رزوه ورودی و خروجی بر اساس استانداردهای BSP یا NPT تعیین می‌ شود و باید با لوله‌ کشی موجود تطابق کامل داشته باشد تا از نشتی و افت فشار جلوگیری گردد.
• جنس بدنه (Body Material): انتخاب متریال بر اساس نوع سیال، شرایط محیط و مقاومت مکانیکی انجام می‌ شود که میتواند استیل، فولادی، چدنی، آلومینیومی باشد.
• حداکثر فشار ورودی و خروجی (Pressure Rating): باید بیشینه فشار مجاز (Max Inlet Pressure) و فشار قابل تأمین در خروجی (Max Outlet Pressure) با نیاز سیستم هماهنگ باشد. عدم رعایت این پارامتر می‌ تواند به خرابی ناگهانی منجر شود.
• رنج فشار قابل تنظیم (Adjustable Pressure Range): محدوده‌ای که کاربر می‌ تواند فشار خروجی را در آن تنظیم کند باید با کاربرد نهایی همخوانی داشته باشد.

برندهای مطرح تولید کننده رگلاتور دنده ای

• رگلاتور دنده ای بورکرتBURKERT
• رگلاتور دنده ای بیفولد BIFOLD
• رگلاتور دنده ای سیم CIM
• رگلاتور دنده ای دانگز DUNGS
• رگلاتور دنده ای فیشر FISHER
• رگلاتور دنده ای KGSY
• رگلاتور دنده ای YTC
• رگلاتور دنده ای پارکر PARKER
• رگلاتور دنده ای سامسون SAMSON
• رگلاتور دنده ای نورگرن NORGREN
• رگلاتور دنده ای ماسونیلان Masoneilan
