رگلاتورچیست:

ابزاری است جهت کاهش فشار بالای گاز در یک خط یا سیلندر، به فشار پایینتر. با توجه به اینکه فشار گاز در سیلندر یا خط فرآیند ، فشار بالایی می باشد به صورت مستقیم قابل استفاده نمی باشد از این رو جهت استفاده در دستگاههای کروماتوگرافی، آنالایزر و دستگاهای مصرف کننده، از رگلاتور برای کاهش فشار گاز و قابل مصرف نمودن آن استفاده می شود.
عملکرد آن به گونه ای است که صرفا برای بررسی و کنترل فشار می توان از آن استفاده کرد وعموما برای کنترل دبی گاز استفاده نمی شود. نمونه هایی خاص از رگلاتور وجود دارند که علاوه بر گیج کنترل فشار در خروجی ابزاری برای کنترل دبی نیز در نظر گرفته شده است.



آشنایی با اجزاء یک رگلاتور :

در ابتدا اجازه دهید با اجزاء سازندۀ یک فشارشکن گاز آشنا شویم. اگر یک شیر آن را برش دهید، مشاهده می کنید که اجزاء آن از بالا به پایین شامل موارد زیر است:    بدنه (Bonnet) : در زمان طراحی رگلاتورها جنس بدنه اهمیت بالایی دارد. زمانی که بخواهید از گازهای آزمایشگاهی و خورنده استفاده کنید، باید بدنۀ فشارشکن از فلزی غیرخورنده و مقاوم در برابر واکنش های شیمیایی احتمالی ساخته شود. همچنین جنس بدنه باید ضد انفجار باشد. بدنۀ رگلاتورهای معمولی و صنعتی اغلب از جنس برنج است. رگلاتورهای آزمایشگاهی اما انواع متفاوتی دارند که می تواند از جنس برنج با روکش ضد خوردگی، استیل ضد زنگ و حتی دیگر آلیاژهای گران قیمت ساخته شود.


دستۀ کنترل (Control knob) :

بخشی از رگلاتور که کاربر به طور مستقیم با آن در ارتباط است، دستۀ کنترل است. در حقیقت این کاربر است که به فشارشکن گاز دستور می دهد چه فشاری را در اختیارش قرار دهد. گاهی رگلاتورها به دستگاه های فشار سنج نیز مجهز می شوند که این موضوع به تصمیم گیری کاربر کمک می کند. اما در رگلاتورهای معمولی (مثل فشارشکن کپسول های LPG) اغلب خبری از فشارسنج نیست و تنظیم فشار خروجی به صورت چشمی صورت می گیرد.

فنر (Spring) :

فنر فشارشکن بین دیافراگم و دستۀ کنترل قرار می گیرد. کار اندازه گیری و مقایسۀ فشار ورودی و خروجی به کمک ضریب فشردگی فنر انجام می شود. در واقع این فنر است که دریچۀ ورود و خروج دیافراگم شیر فشارشکن را تنظیم می کند.


دیافراگم (Diaphragm) :

دیافراگم فشارشکن به صورت پوسته ای پلاستیکی یا فلزی قابل انعطاف ساخته می شود و وظیفۀ آن مسدود کردن جریان گاز ورودی به فشارشکن و تنظیم فشار گاز خروجی از آن است.


ولو (Valve) :

زمانی که شما دستۀ کنترل رگلاتور را می چرخانید، در حقیقت دارید موقعیت دیافراگم و ولو فشارشکن را جا به جا می کنید. که در نتیجه فشار گاز خروجی از فشارشکن کم یا زیاد می شود.


محل ورود گاز (Inlet) :

محل ورود گاز فشارشکن به صورت مستقیم به مخزن گاز یا خط لوله متصل می شود.


محل خروج گاز (Outlet) :

محل خروج گاز در سمت دیگر فشارشکن و معمولاً روبروی محول ورود گاز قرار دارد. گاز وارد شده به فشارشکن پس از اینکه از فشارش کاسته شد، از محل خروج خارج می گردد.





ساختار رگلاتور:

رگلاتورها دارای ۲ گیج یا مانومتر ورودی و خروجی می باشند که یکی از گیج ها مقدار فشار داخل سیلندر را نشان میدهد و یکی دیگر مقدار خروجی که مصرف کننده میخواهد، را نشان میدهد که قابل تنظیم میباشد. رگلاتورها دارای ۲ پورت ورودی وخروجی هستند که پورت ورودی به سیلندر نصب میشود یا اگر بین خطی باشد سمت ورودی نصب میشود و پورت خروجی به اتصالات نصب میشود.قابل توجه است که همیشه سایز ورودی با سایز خروجی مساوی میباشد. برای تعیین مقدار دبی یا فلوی گاز، هر چه مقدار قطر دهنه رگلاتور یا لوله بزرگتر باشد شما مقدار دبی یا فلوی بیشتری دارید



فشار ورودی مانومتر گاز :

فشار ورودی رگولاتور ارتباط مستقیم با فشار گاز درون سیلندر و یا گازی که در لوله های انتقال می باشد دارد بعنوان مثال برای گاز پر فشاری مثل هیدروژن فشار ورودی رگولاتورها معمولا تا ۳۰۰ بار میباشد در حالی که برای گازی مثل پروپان یا استیلن که فشار چندانی ندارند فشار ورودی رگولاتورها معمولا ۴۰ باراست.


فشار خروجی رگلاتور گاز:

فشار خروجی رگولاتور را مشتری و کارشناسی که قرار است از رگولاتور گاز استفاده نماید بنا به فلوی ( شدت جریان ) که مورد نیازش می باشد، تعیین می کند که در این صورت بسته به فشار خروجی از رگولاتور ممکن است رگولاتور یک مرحله ای One Stage مناسب باشد و یا رگولاتور دو مرحله ای Double Stage

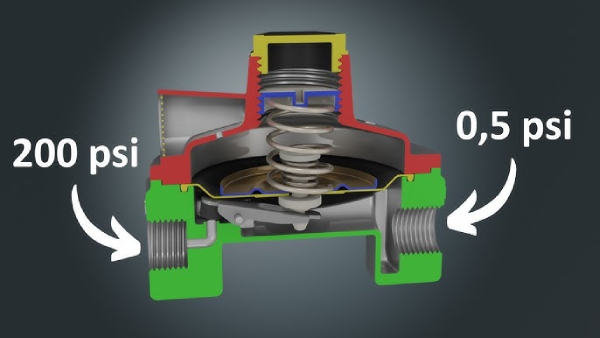

 عملکرد رگلاتور :

رگلاتورها از لحاظ کارایی به دو نوع تک مرحله ای و دو مرحله ای تقسیم بندی می شوند. رگلاتورهای تک مرحله ای فشار گاز را در یک مرحله و رگلاتورهای 2 مرحله ای فشار گاز را در 2 مرحله کاهش می دهند. عموما رگلاتورهای 2 مرحله ای برای خروجی های زیر 10 بار مورد استفاده قرار می گیرند(به علت ثبات در خروجی گاز و دقت در کاهش فشار گاز).

انتخاب رگلاتور با خروجی مناسب یکی از مهمترین موارد در خرید یک رگلاتور می باشد. خروجی رگلاتور بسته به فشار خروجی که قصد تنظیم بر روی آن را دارید باید انتخاب گردد. دقت درجه بندی گیج رگلاتورها رابطه مستقیمی با خروجی آنها دارا می باشد. دقت درجه بندی رگلاتوری با خروجی 100 بار حدودا 5 بار می باشد در صورتی که دقت درجه بندی گیج رگلاتوری با خروجی 4 بار حدود 1/0 بار می باشد.



انوع مختلفی از رگولاتور های گاز وجود دارد. همه ی آن ها بر اساس یک اصل کار می کنند. ساده ترین نوع رگولاتور، نوع تک مرحله ای است که فشار گاز را به سطح مطلوب کاهش می دهد.



گام اول: گاز وارد رگولاتور می شود.



وقتی رگولاتور را به سیلندر متصل کرده و شیر سیلندر را باز می کنید، گاز فشرده با فشار بالاوارد محفظه ی شیر رگولاتور می شود.


گام دوم: گاز محفظه را پر می کند

گاز به سرعت محفظه را پر می کند.




گام سوم: دیافراگم پایین می رود

زمانیکه دکمه کنترل رگولاتور را در جهت عقربه های ساعت می چرخانید تا جریان گاز را افزایش دهید، فنر به سمت پایین فشرده شده و دیافراگم را به پایین هل می دهد. این کار سوپاپ شیر را باز می کند.




گام چهارم: گاز وارد محفظه فشار پایین می شود.

باز شدن سوپاپ شیر باعث می شود گاز وارد محفظه فشار پایین شود. در این زمان گاز به دیافراگم به سمت بالا فشار وارد می کند و نیروی خلاف جهت را به فنر وارد می سازد.




گام پنجم: دیافراگم ثابت می شود


زمانی که بین نیروی وارده از سوی فنر و نیروی خلاف جهت وارده از سوی گاز به تعادل برسد، دیافراگم ثابت می شود. در این زمان گاز اجازه پیدا می کند که به آرامی و با نرخ ثابتی از سیلندر خارج شود.





گام ششم: فشار سیلندر افت می کند

پس از مدتی که گاز درون سیلند مورد استفاده قرار بگیرد، فشار درون سیلندر افت می کند. این امر باعث ضعیف شدن فشار در محفظه ی شیر می شود. با افت فشار از سمت پایین، دیافراگم دوباره تحت اثر نیروی فنر شروع به پایین آمدن می کند. در این راه ورودی گاز از درون سیلندر به درون محفظه رگولاتور باز تر می شود و گاز بیشتری وارد محفظه فشار پایین خواهد شد.


گام هفتم: فشار خروجی افزایش پیدا می کند

وقتی مقدار گاز در محفظه فشار پایین افزایش پیدا کند. فشار خروجی بیشتر می شود و باعث می شود گازی درون محفظه باقی نماند.


گام هشتم: سیلند خالی می شود




وقتی سیلندر کاملاً از گاز خالی شود، یا اینکه شما شیر سیلندر را ببندید، ورودی گاز صفر می شود و فشار سنج ها در صورت وجود، فشار صفر را نشان خواهند داد.



محل نصب رگلاتور ها:

رگلاتورها را در مکان های متفاوت و بر حسب نوع کاربرد می توان به کار برد. مهم ترین مکان هایی که از نصب رگلاتورها بهره می برند موارد زیر است:

مخزنی و سر سیلندری : رگلاتورهایی که روی مخازن و سیلندرهای ذخیره سازی نصب می شوند.

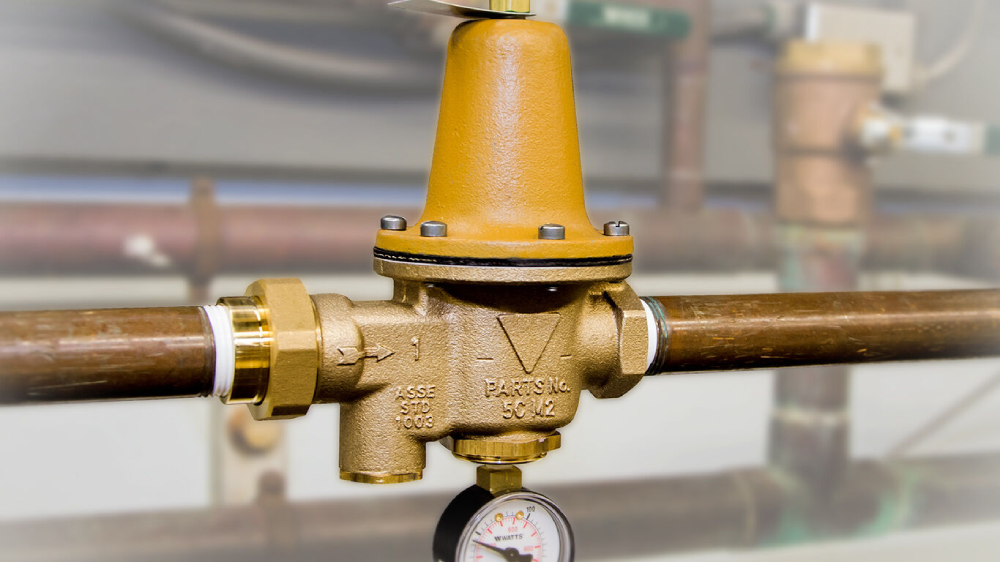

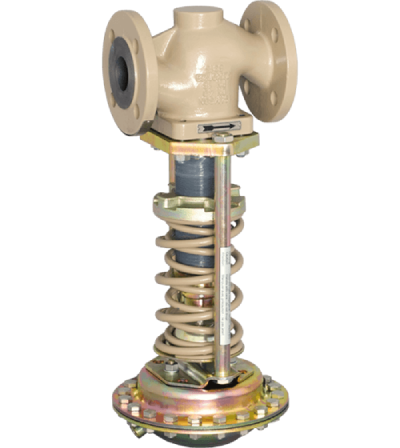

بین خطی : رگلاتورهایی که بین خطوط لوله نصب می شود.

نقطه مصرف : در خطوط لوله گاز مثل لوله های خانگی از رگلاتور های نقصه مصرف استفاده می شود

پانل های کنترل کننده : برای کنترل فشار گاز که می تواند به صورت دستی، نیمه اتوماتیک و یا تمام اتوماتیک طراحی شود.





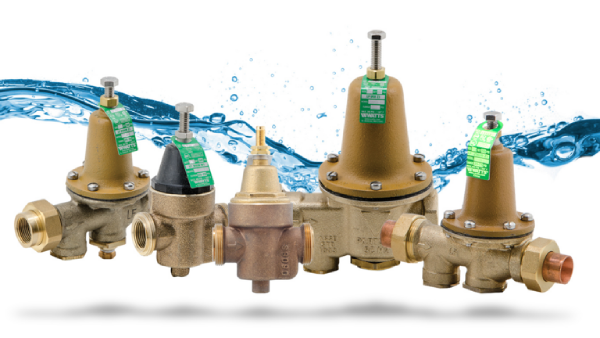

انواع رگلاتور:

رگلاتور گاز:

رگولاتورهای گاز دارای انواع مختلفی است. البته تمام آن ها به یک شکل عمل می کنند و فقط در نوع تنظیمات و اندازه با هم تفاوت دارند. این تنظیم کننده ها به دو نوع فشار قوی و فشار ضعیف تقسیم می شوند..  رگلاتورهای فشار قوی مقاومت بالایی را در مقابل فشار ورودی گاز ایجاد می کنند. فشار ضعیف ها هم فشار گاز خروجی را تنظیم کرده و گاز را به صورت ثابت تخلیه می کنند.  زمانی که شما قصد دارید از یک مخزن نگهداری گاز استفاده کنید و یا از یک خط لولۀ گاز (مثل گاز شهری) بهره ببرید، لازم است از یک دستگاه فشارشکن کمک بگیرید. زیرا فشار گاز موجود در مخازن ذخیره سازی بسیار بالاست و قابل استفاده مستقیم نیست. در خطوط لوله مثل گاز شهری نیز باز همین قضیه برخوردار است و نیاز است از یک تنظیم کنندۀ فشار کمک گرفت تا در شرایطی بهینه از جریان گاز استفاده کرد. سیستم کلی رگلاتورها مبنی بر کاهش فشار سیال موجود فعالیت می کند. بخش های اصلی یک فشارشکن به طور کلی به قرار زیر است:

بخش بارگزاری (Loading)

بخش اندازه گیری (Measuring)

بخش عملگر یا عمل کننده (Ristractor)

طراحی رگلاتورها بر مبنای اندازه گیری و مقایسۀ فشار گاز صورت می گیرد. به این شکل که در ساختمان رگلاتور فشار گاز ورودی مشخص شده، میزان فشار گاز مورد نیاز در خروجی دستگاه مشخص می شود. سپس زمانی که شیر فشارشکن باز می شود، سیستم به نحوی عمل می کند که فشار گاز ورودی را کاهش می دهد تا به میزان مورد نظر در خروجی آن برسد. سپس به آن اجازۀ خروج می دهد. این عمل به کمک اجزاء شیرهای تنظیم کنندۀ فشار انجام می شود.



رگلاتور گاز طبیعی:

وظیفه ایجاد ایمنی در وسایل و ابزار گرمایشی را برعهده دارد. رگلاتور گاز طبیعی در جریان باعث ایجاد محدودیت می شود تا گاز اضافی از خروجی خارج نشود.


رگلاتور گاز مایع:

گاز مایع بیشتر در کپسول ها استفاده می شود. این نوع کپسول ها در آشپزخانه ها، گازهای پیک نیک، و یا مناطقی که به گاز طبیعی مجهز نشده اند بیشتر استفاده می شود. گاز مایع نیز برای کنترل نیازمند یک تنظیم کننده است. رگلاتور این گاز با سایر گازها متفاوت است و نمی توان از گاز مایع بدون رگلاتور استفاده کرد. چراکه باعث انفجار ، ایجاد خطر و آسیب دیدگی می شود.

رگلاتور هوا :

رگولاتورهای فیلتر هوا برای محافظت از تجهیزات حساس پایین دست شما یک وسیله آماده سازی هوای حیاتی در نظر گرفته می شوند
