قیمت روتامتر

جهت خرید یا استعلام قیمت روتامتر به صورت نو و دسته دوم میتوانید با کارشناسان فروش ما در پیکاتک تماس بگیرید تا روتامتر درخواستی خود را با قیمتی رقابتی تهیه کنید. در ادامه به بررسی انواع روتامتر و کاربرد آن خواهیم پرداخت.

روتامتر چیست ؟

روتامترجریان سنج است که جریان حجمی مایعات و گازها را اندازه گیری می کند. هیچ تفاوتی بین روتامتر و دبی سنج وجود ندارد و این اصطلاحات به جای یکدیگر استفاده می شوند. تکنیک اندازه‌گیری جریان توسط یک شناور آزادانه که تعادل را در یک لوله مخروطی پیدا می‌کند، انجام می‌شود. سپس سرعت جریان یا از مقیاس کنار لوله یا مقیاس روی لوله خوانده می شود. تخمین زده می شود که روتامتر در دومین قرن خدمت رسانی به مشتریان و کاربردهای متعدد و متنوع فلومتر آن ها باشد. کاربردهای روتامتر در سراسر صنایع گسترش می‌یابد زیرا روشی اقتصادی برای اندازه‌گیری نرخ جریان بسیار کم تا بالا بوده و هنوز هم هست. از مشتریان پرسیده شده است که چرا روتامترها را انتخاب می کنند.



لینک های مفید: روتامتر آب




بدون نیاز به برق خارجی - روتامترها دستگاه های مکانیکی هستند که برای اندازه گیری جریان نیازی به برق ندارند. این اجازه می دهد تا روتامترها را در مناطق خطرناک و مناطق دورافتاده که تامین برق آنها گران است نصب کنند  شما می توانید فرآیند را مشاهده کنید - مشتریان نه تنها یک مطالعه اندازه گیری جریان دریافت می کنند، بلکه نگاهی به فرآیند خود دارند. آیا فرآیند کثیف یا کدر به نظر می رسد که می تواند به این معنی باشد که فیلترها باید عوض شوند؟ آیا رنگ فرآیند درست است، آیا حباب آنها در مایع است بدون نیاز به برق خارجی - روتامترها دستگاه های مکانیکی هستند که برای اندازه گیری جریان نیازی به برق ندارند. این اجازه می دهد تا روتامترها را در مناطق خطرناک و مناطق دورافتاده که تامین برق آنها گران است نصب کنند شما می توانید فرآیند را مشاهده کنید - مشتریان نه تنها یک مطالعه اندازه گیری جریان دریافت می کنند، بلکه نگاهی به فرآیند خود دارند. آیا فرآیند کثیف یا کدر به نظر می رسد که می تواند به این معنی باشد که فیلترها باید عوض شوند؟ آیا رنگ فرآیند درست است، آیا حباب آنها در مایع است



لینک های مفید: سطح التراسونیک





این جریان سنج ها در دسته جریان سنج استنباطی قرار می گیرد جریان سظنج متغیر معمولا از یک یک تیوپ شیشه ایی که به صورت غمودی در مسیر سیال نصب می شود ساخته می شوند قسمت داخلی این تیوپ یصورت مخروطی ساخته می شود و یک شناور درون ان قرار داده می شود  هنگامی که جریان عبوری سیال صفر است این شناور در قسمت پایینی محفظه قرار می گیرد و مسیر عبور سیال مسدود می نماید و جریانن صفر نشان می دهد در صورنیکه جریان سیال بر قرار شود نیروی سیال با غلبه بر نیروی وزن جسم شناور در این حالت میزاهن جریان عبوری را نمایش می دهد هر چه مییزان سیال بیشتر باشد شناور به قسمت بالای محفظه نزدیکتر می شود و مسیر بیشتری برای عبور سیال فراهم می نماید جریان سنج هاتی منغیر در حقیقت یک نمایشگرمحلی جریان  می باشد و در مدارک و نقشه ها های ابزار دقیق بصورت  FI نمایش داده می شود .
موقعیت شناور به صورت خطی با جریان عبوری متناسب است و این جریان سنج ها معمولا برای یک سیال خاص با چگالی و چسبندگی معین کالیبره و درجه بندی می شوند و باید در شرایط طراحی شده مورد استفاده قرار بگیرند هنگامیکه جریان سیال افزایش می یابد شناور برای حفظ تعادل خود به سمت بالا حرکت میکند که مجرای عبور سیال بزرگتر شده و در نقطه ای که نیروی ناشی از حرکت سیال با نیروی وزن آن برابر شود متوقف می گردد عملکرد اینن جریان سنج ها عکس جریان سنج های با صفحه اوریفیس است در اوریفیس یک سوراخ متغیر جهت عبور سیال دارند و اختلاف فشار ثابتی که دو سر انها  ثابتی  که دوسر آنها ایجاد می شود این اختلاف فشار با وزن شناور چگالی سیال متناسب است.



باتوجه این که وزن شناور بر اساس چگالی سیال تعیین می شود چگالی سیال تعیین می شود چگالی سیال در زمان اندازه گیری جریان باید ثابت باشد و تغییر در چگالی سیال موجب بهم خوردن کالیبراسیون جریان سنج می شود ثاتیر تغییر چگالی در جریان سنج های کوچک بیشتر می باشد البته این جریان سنج ها بیشتر جهت اندازه گیری  جریان مایعات که تغیرات چگالی در آنها کمتر است به کار گرفته می شوند تغییر دما و فشار در گازها زیاد است و این مساله منجر به تغییر چگالی گاز می شود علت بر این گاز مورد نظر باید توانایی جابه جایی شناور را نیز داشته باشد از این جریان سنج نمی توان در اندازه گیری جریان سیالات ساینده و با چسبندگی بالا و سیالات کثیف و مات استفاده کرد این جریان  سنج ها افت فشار کمی در مسیر سیال ایجاد می کنند و در ابعاد کوچک به تغییرات عدد رینولدز حساس می باشند شناور درون محفظه مطابق با شرایط سیال از مواد با جنس های مختلفی ساخته می شوند که هر شناور وقتی درون محفظه جریان سنج قرار بگیرد توانایی عبور جریان مشخص را دارد این امکان وجود دارد که جهت افزایش یا کاهش ظرفیت جریان عبوری شناور را تعویض می نماییم  شناور های نوک تیز نسبت به تغیرات چگالی سیال حساسیت کمتری دارند.



لینک های مفید: سطح هیدرواستاتیک

  انواع مختلف روتامتر شناور :

انواع مختلفی از شناورها موجود است شناور چرخشی معمولا برای گیج استفاده می شود. نوع دیگری از شناور وجود دارد که گرانروی سیال بر روی آن تاثیر نمی گذارد. شکل شناور روتامتر ، تاثیر ناشی از تغییرات گرانروی در دقت اندازه گیری را مشخص می کند..



طراحی شناور :

ساده ترین طراحی شناور به شکل توپ است. کاربرد اصلی و اولیه آن در دبی های پایین است در جایی که تغییرات گرانروی اندک است، در صورتی که در کاربرد دقت و صحت بالایی لازم است ، استفاده از شکل خطی بهترین گزینه اقتصادی است. این شناور به سبب شکل خود در مجرای یکسان نسبت به شناور توپی امکان عبور دبی بسیار بیشتری را ایجاد می کند. این شکل از شناور نسبت به تغییرات گرانروی سیال حساس است اغلب از روتامترها در جاهایی استفاده می شود که تغییرات گرانروی وجود دارد،در چنین سرویس هایی استفاده از شناور با شکل های جبران کننده گرانروی بیشترین ایمنی را در برابر تغییرات گرانروی سیال ایجاد می کند.

محفظه جریان سنج معمولا از شیشه یا تیوبهای دشفاف ساخته می شود هر چه قطر تیوپ افزایش یابد میزان فشار قابل تحمل آن کاهش می یاابد به عنوان مثال برای تییوپ 4/1 اینچ فشار کاری تا 450psig  می باشد اما برای تیوپ 4 اینچ دفشار قابل تحمل تنها 40psig  می باشد تیوبهای شیشه ایی و پلاستیکی برای سیالاتی که خطارات شیمیایی و زیست  محیطی ندارند استفاده می شوند از شیشه های سیلیکاتی برای ساخت تیوپها در شرایط خاصر استفاده می شود و در شرایطی  که احتمال شکسته شدن این شیشه وجود داشته باشد یک پوشش حفاظتی جهت تقویت شیشه  به دورآن کشیده می شود این جریان سنج ها باید با 1.5 برار فشار کاری ازمایش شوند .



اجزای تشکیل دهنده روتامتر:

روتامتر” شامل یک مجرای اندازه گیری باریک شونده و یک شناور است .این آرایش مقداری مقاومت برای شناور ایجاد می کند که وابسته به موقعیت آن در مجرای اندازه گیری است.تعادلی بین نیروی جریان سیال و وزن شناور ایجاد می شود. موقعیت شناور به صورت عمودی در داخل مجرای اندازه گیری آن چنان است که مقدار مقاومت متعادل شود.
فضای داخل مجرای اندازه گیری مخروطی شکل است و برای نمایش ، یک درجه و مقیاس در خارج دبی سنج وجود دارد،مدل فلزی آن دارای وسیله ای است که تغییر مقاومت شناور را آشکار و ارسال می کند.مجرای اندازه گیری از جنس فولاد ، فولاد ضد زنگ ، پلاستیک (تفلون ، پلی پروپیلن) ، شیشه یا لاستیک سخت ساخته می شود.



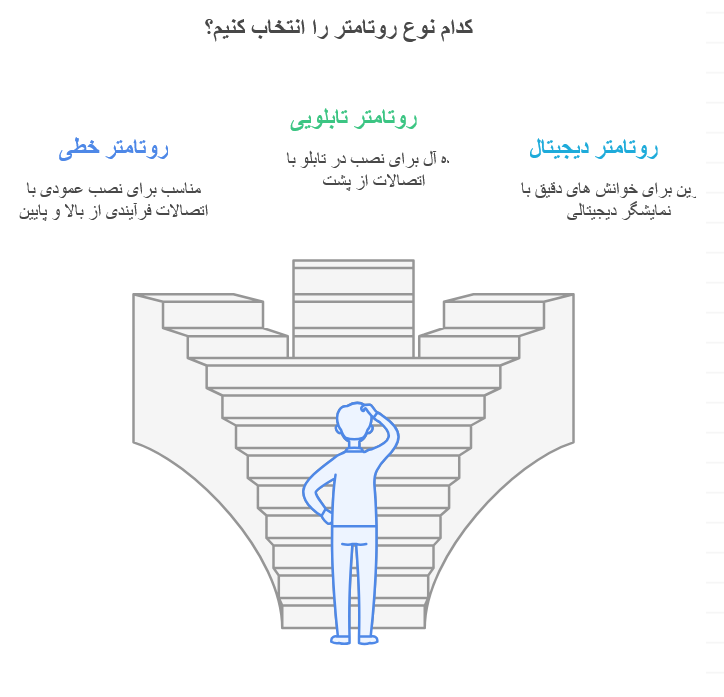

انواع روتامتر از لحاظ جنس بدنه :

یکی از فاکتورها برای دسته بندی روتامترها، مواد به کار رفته در ساخت آنهاست.نسل اولیه این ابزارها از جنس شیشه ساخته شده که با توجه به تغییرات فشار و تاثیر شرایط محیطی بر آنها،مدل های مختلف دیگری از آنها نیز ساخته شده است.به طور کلی انواع مختلف روتامترها را به سه دسته زیر تقسیم بندی می کنند:



 روتامتر شیشه ای:


نسل اولیه و ابتدایی روتامترها هستند که از جنس شیشه و بر پایه بوروسیلیکات ساخته شده است.شناور داخلی این روتامتر ها ممکن است از جنس فلز، شیشه یا لاستیک باشد.شناورهای فلزی معمولا از استنلس استیل یا فولاد ضد زنگ ساخته شدهو در برابر خوردگی مقاوم هستند. لبه های این شناورها کاملاً تیز و مشخص بوده و فرد می تواند اعداد را به شکل دقیق تشخیص دهدعناصر مهم و تعیین‌کننده در روتامتر، لوله و شناور هستند که نقش مهمی در اندازه گیری دبی جریان دارندلوله های شیشه ای - لوله های شیشه ای رایج ترین و قدیمی ترین طراحی روتامتر هستند. شیشه موجود در این لوله ها یک شیشه بوروسیلیکات محافظ ایمنی است که برای کاربردهای آب و هوا با سرعت جریان تا 60 (gpm )برای آب و 200 SCFM برای هوا ایمن است. برخی از مواد برای استفاده در چرخش سنج لوله شیشه ای ایمن نیستند، از جمله بخار مرطوب یا آب با pH بالا بالای 194 درجه فارنهایت (که می تواند باعث نرم شدن شیشه شود)، سود سوزآور (که می تواند شیشه را حل کند) و اسید هیدروفلوئوریک (که می تواند شیشه را حک کند)

روتامتر فلزی/ روتامتر استیل :

برای فشار های بالاتر و درجه حرارت فراتر از محدوده عملیاتی لوله های شیشه ای، از لوله های فلزی استفاده می شوداین لوله ها معمولا از جنس آلومینیوم، برنج یا فولاد ضد زنگ ساخته می شوندموقعیت پیستون یا همان شناور با کمک اصول مغناطیسی یا مکانیکی قابل تعیین است و در خارج از روتامتر به صورت یک عدد گزارش می شود عملکرد شناور و بدنه روتامتر فلزی تفاوت چندانی با روتامترهای شیشه ای ندارد و در حقیقت اعداد گزارش شده آن مربوط به دبی جریان هست این ابزارها برای مواردی که فشار یا دما خیلی بالا باشد، یا احتمالا نیروهای دیگری به لوله آسیب بزنند  نسبت به لوله های شیشه ای بهتر هستند در مورد فرایندهایی که دبی بخار سنجیده می‌شود، روتامترهای فلزی بهتر هستند لوله های فلزی - لوله های فلزی برای چرخش سنج زمانی استفاده می شود که شرایط شامل دما و فشار بالاتر از تحمل شیشه باشد. این لوله ها معمولا از فولاد ضد زنگ ساخته می شوند. برای تشخیص موقعیت شناور، یک فالوور مغناطیسی در داخل لوله و همچنین یک قرائت در قسمت بیرونی لوله استفاده می شود. لوله های فلزی را می توان برای قلیایی های قوی داغ، آب، بخار، فلوئور، دوغاب، اسید هیدروفلوئوریک، فلزات مذاب و غیره استفاده کرد.



روتامتر پلاستیکی:

روتامترهای پلاستیکی به علت هزینه پایین و قدرت ضربه پذیری بالای آن ها مورد استفاده قرار می گیرنداین ابزارها معمولاً از پلی‌کربنات ساخته می‌شوند و در آنها اتصالات فلزی و اتصالات پلاستیکی هم وجود داردتجهیزات پلاستیکی در فرآیند نصب حساس هستندو ممکن است باعث ایجاد خطا شونداین ابزارها برای فرآیندهای مرتبط با بخار مناسب هستندو جایگزین خوبی برای روتامترهای شیشه ای محسوب می شوند. لوله های پلاستیکی - چرخش سنج لوله پلاستیکی یک دستگاه نسبتا کم هزینه است که برای کاربردهایی که شامل مایعات خورنده یا آب دیونیزه می شود طراحی شده است. خود لوله می تواند از پلی سولفون، آلکوکسی پرفلورینه (PFA) یا پلی آمید ساخته شود مواد شناور - شناورها معمولاً از شیشه، فلز، پلاستیک یا فولاد ضد زنگ برای محافظت در برابر خوردگی ساخته می شوند. سایر مواد شناور عبارتند از یاقوت کبود، آلیاژهای کربن و تانتالیوم.



با توجه به این که احتمال شکستن تیوبها شیشه ای و پلاستیکی و نشت سیال به محیط زیست است چنان چه سیال سمس و قابل انفجار باشد جهت جلوگیری از مشت مواد به محیط در ساخت تیوب از محفظه فلزی ایتفاده می شود در این حالت شناور قابل رویت نیسا و برای اشکار سازی موقعیت آن باید از روش های دیگری استفاده نمود با قرار دادن یک آهنربا درون شناور می توان حرکت آن درون محفظه را بوسیله عقربه مغناطیسی که  با آهنربا درون شناور می توان حرکت ان درون محفظه را بوسیله عقربه مغناطیسی که با اهنربا نصب شده درون شناور حرکت می کند بر روی صفحه مدرج نمایش داد .



الزامات نصب روتامتر:

نصب روتامتر بسیار مهم است، باید به صورت عمودی نصب شود. برای اینکه روتامتر به طور عادی کار کند و دقت اندازه گیری مشخصی به دست آید، هنگام نصب فلومتر به نکات زیر توجه کنید:

1. روتامتر باید به صورت عمودی روی خط لوله بدون لرزش نصب شود. 2-سیال در جریان سنج از پایین به بالا جریان می یابد و عمودی بهتر از 2 درجه و زاویه افقی بهتر از 2 درجه در هنگام نصب افقی است.

2. به منظور تسهیل تعمیر و نگهداری و تعویض فلومتر و تمیز کردن خط لوله اندازه گیری، فلومتر شناور لوله فلزی نصب شده بر روی خط لوله فرآیند باید مجهز به خط لوله بای پس و شیر بای پس باشد.

 3. باید یک بخش لوله مستقیم با طول بیش از 5 برابر قطر لوله در دهانه روتامتر و یک بخش لوله مستقیم 250 میلی متر در خروجی وجود داشته باشد.

4. اگر محیط حاوی مواد فرومغناطیسی باشد، باید یک فیلتر مغناطیسی نصب شود. اگر محیط حاوی ناخالصی های جامد باشد، باید یک فیلتر بین شیر و قسمت لوله مستقیم نصب شود.

5. هنگام استفاده برای اندازه گیری گاز، اطمینان حاصل کنید که فشار خط لوله کمتر از 5 برابر افت فشار فلومتر نباشد تا شناور به طور پایدار کار کند.

6. برای جلوگیری از تغییر شکل فلومتر ناشی از خط لوله، فلنج خط لوله فرآیند باید هم محور و موازی با فلنج فلومتر باشد و خط لوله باید برای جلوگیری از لرزش خط لوله و کاهش بار محوری پشتیبانی شود. فلومتر کنترل در سیستم اندازه گیری شیر باید در پایین دست دبی سنج نصب شود:

7. هنگام اندازه گیری گاز، اگر گاز در خروجی دبی سنج مستقیماً به اتمسفر تخلیه شود، باید در خروجی کنتور یک شیر تعبیه شود، در غیر این صورت باعث ایجاد افت فشار در شناور و ایجاد اعوجاج داده می شود.

8. هنگام نصب ابزار با آستر PTFE، مهره فلنج را بطور تصادفی و نامتقارن بیش از حد سفت نکنید تا باعث تغییر شکل آستر شود  PTEF نشود.

9. برای ابزارهای دارای صفحه نمایش LCD، از تابش مستقیم نور خورشید به نمایشگر خودداری کنید تا از کاهش عمر مفید LCD جلوگیری کنید. برای وسایلی که باتری لیتیومی دارند، از نور مستقیم خورشید و محیط های با دمای بالا (≥65 درجه سانتیگراد) اجتناب کنید تا از کاهش ظرفیت و ظرفیت باتری لیتیومی جلوگیری کنید

جریان سنج های که تا کنون اشنا شدیم به صورت عمدی  نصب می شموند اما نوع دیگری از جریان سنج های متغیر وجود دارد که نیروی سیال به وسیله یک فنر تولید می شود و امکان نصب افقی آنها وجود دارد.



جریان سنج ها ی سطح متغیر ساده ترین و ارزان ترین نوع جریان سنج ها می باشد و نرخ جریان عبوری پایینی دارند مزیت اصلی ان ها  است که بدون نیاز به تغذیه الکتریکی جریان سیال را اندازه گیری و به صورت محلی نمایش می دهند جریان سنج های سطحجئ متغیرانتخاب خوبی برای جریان های می باشد .
معمولا هنگام نصب این جریان سنج برای اندازه گیری جریان مایعات نیازی به طول مستقیم لوله نیست ولی تا حد ممکن باید از ایجاد اغتشاش زیاد در ورودی جریان سنج جلوگیری شود اساس کار جریان سنج های سطح متغیر بر مبنای عمودی شناور درون شناور درون تیوپ می باشد و هزگز نیابد جریان به صورت افقی یا مایل در خط نصب شود و در حالت عمودی نیز باید با سطح افق کاملا تراز باشد باید از انتقال ارتعاشات موجود در خط لوله به جریان سنج جلوگیری شود و از سمت لوله هیچ فشار و تنشی به ان وارد نشود قطر سنی ورودی و خروجی جریان سنج باید متناسب با قطر اسمی خط  لوله ای باشد که یه آن متصل میشود  و به نحوی نصب شود که امکان تخلیه و هواگیری آن در زمان بهره برداری وجود داشته باشد .



نکاتی در مورد اندازه گیری جریان گازها:

جریان مایعات در برار تغیرات دما وفشار تغیرات زیادی ندارند اما گاز ها این مساله قدری متفاوت است و تغیرات دما و فشار بر میزان جریان عبوری ثاثیر گذار می باشد این موضوع اندازه گیری جریان گازها جریان گازها را پیچیده تر می کند این پیچدیگی به دلیل خاصیت تراکم پذیری گازهاست حجم گازها یا تغییر فشار آن تغیرر می کند چنان چه  جریان گازها در 2 فشار مختلف فشار یالا و فشار پایین اندازه گیری شود دو عدد کاملا متفاوت به دست می اید که جریان گاز در فشار بالا بر اثر کاهش حجم بسیار کمتر از جریان آن در فشار پایین خواهد بود .



مزایای روتامتر :

کم هزینه

افت فشار کم

برای دبی های کوچک مناسب است.

به راحتی به آلارم و سوئیچ یا هر وسیله انتقال دهنده مجهز می شود.

همچنین سرعت جریان سیالات خورنده را اندازه گیری می کند.

در دسترس بودن شناورهای ایمنی ویسکوزیته وجود دارد.

می توان از آن در برخی از خدمات دوغاب سبک استفاده کرد.



معایب روتامتر:

رسیدگی به نوع لوله شیشه ای دشوار است.

باید به صورت عمودی نصب شود.

برای خدمات ضربان دار مناسب نیست.

به طور کلی به خدمات لوله های کوچک محدود می شود.

محدود به دمای پایین است.

دقت = 1/2 ± 10٪ است
