سایت گلاس چیست؟

سایت گلاس (Sight Glass) یا شیشه رویت یکی از تجهیزات مهم پایپینگ و ابزار دقیق است که امکان مشاهده وضعیت و جریان سیال داخل لوله، مخزن یا تجهیز فرآیندی را فراهم می‌ کند. این تجهیز به ظاهر ساده، در فرآیندهای حساس مانند صنایع نفت، گاز، پتروشیمی، داروسازی، غذایی و بخار، نقشی حیاتی در کنترل کیفیت، ایمنی و پایداری عملکرد سیستم دارد.

سایت گلاس جهت مشاهده مستقیم و لحظه‌ای شرایط سیال به کار می‌ رود. این تجهیز امکان بررسی مواردی همچون میزان جریان، کیفیت و شفافیت مایع یا گاز، وجود یا عدم وجود رنگ غیرعادی، تشخیص گرفتگی صافی‌ها و فیلترها، ارزیابی سطح رطوبت و تشخیص حرکت سیالات درون مخازن و خطوط لوله را برای اپراتور فراهم می‌ کند.

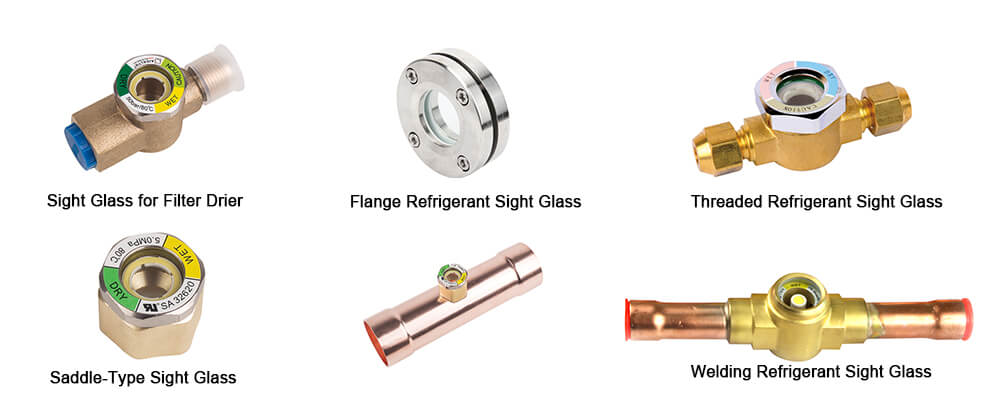

یکی از کاربردهای رایج سایت گلاس، استفاده در سیستم‌ های برودتی و تهویه مطبوع است. در این سیستم‌ ها، شیشه رویت علاوه بر نمایش حرکت مبرد، وضعیت رطوبت آن را نیز مشخص می‌ کند. در مرکز برخی از این مدل‌ ها، نشانگری حساس به رطوبت تعبیه شده که تغییر رنگ آن به اپراتور هشدار می‌ دهد؛ رنگ سبز نشان‌ دهنده خشک بودن (Dry) مبرد و رنگ زرد بیانگر وجود رطوبت (Wet) در سیستم است. وجود رطوبت در چرخه برودتی می‌ تواند باعث ایجاد خوردگی، یخ‌ زدگی و کاهش راندمان عملکرد شود، از این رو تشخیص به‌ موقع آن اهمیت زیادی دارد.

سایت گلاس اگرچه در نگاه اول تجهیزی کوچک و ساده به نظر می‌ رسد، اما نقش آن در پیشگیری از خرابی‌ های پرهزینه، بهبود کنترل فرآیند و ارتقای ایمنی سیستم‌ ها، غیرقابل انکار است. در واقع، شیشه رویت چشم بینای یک سیستم پایپینگ یا برودتی به شمار می‌ رود که با اطلاعات لحظه‌ ای خود، پایداری و سلامت کل فرآیند را تضمین می‌ کند.

هدف از این راهنمای جامع خرید سایت گلاس در پیکاتک، ارائه اطلاعات کامل و کاربردی درباره انواع مدل‌ ها، مشخصات فنی، مزایا و محدودیت‌ ها، و نکات مهم انتخاب آن است. با مطالعه این مقاله، می‌ توانید با آگاهی از جزئیات فنی، شرایط کاری سیستم خود و محدوده بودجه مدنظرتان، بهترین نوع سایت گلاس را انتخاب کرده و خریدی مطمئن و مقرون‌ به‌ صرفه انجام دهید.

مشخصات فنی سایت گلاس

سایت گلاس‌ ها بر اساس نیاز هر پروژه می‌ توانند با بدنه‌ و شیشه‌ در متریال‌ های مختلف و مقاوم در برابر شرایط محیطی خاص مانند فشار و دما یا سیالات خورنده ساخته شوند. شکل و نوع اتصال آنها نیز متنوع است و بر اساس محل نصب و الزامات طراحی انتخاب می‌ گردد؛ از جمله این اتصالات میتوان به فلنجی، دنده‌ای، ساکت ولد، لپ جوینت و جوشی اشاره کرد. این تنوع طراحی، باعث شده تا سایت گلاس در طیف گسترده‌ای از فرآیندها قابل استفاده باشد.

در طراحی سایت گلاس، شیشه معمولاً از جنس بوروسیلیکات، کوارتز یا دیگر شیشه‌ های مقاوم حرارتی انتخاب می‌ شود تا بتواند در برابر فشار بالا، تغییرات دمایی شدید و تماس با مواد شیمیایی عملکردی پایدار داشته باشد. این ویژگی به آن اجازه می‌ دهد حتی در شرایط کاری خشن و محیط‌های خورنده، تصویر واضحی از وضعیت جریان سیال ارائه دهد. اپراتور از طریق شیشه رویت می‌ تواند حرکت مایع یا گاز، رنگ، شفافیت و حتی وجود ناخالصی‌ ها یا حباب‌ ها را ارزیابی کند و در صورت نیاز، اقدامات اصلاحی را انجام دهد.

سایت گلاس ها معمولا در سایزهای 1/2 تا 4 اینچ یا حتی بیشتر عرضه می شوند. برخی از شناخته‌ شده‌ ترین برندهای جهانی و داخلی که انواع سایت گلاس را تولید می‌ کنند، شامل کستل (Castel)، دانفوس (Danfoss) و آبنوس هستند. این برندها به دلیل بهره‌ گیری از فناوری‌ های پیشرفته و متریال باکیفیت، توانسته‌ اند محصولات خود را مطابق با استانداردهای بین‌ المللی و نیاز صنایع مختلف عرضه کنند.

چرا استفاده از سایت گلاس اهمیت دارد؟

در سیستم‌های برودتی و تهویه مطبوع، سایت گلاس وظیفه‌ای فراتر از یک ابزار ساده دارد. این تجهیز به ظاهر کوچک، نقش چشمان سیستم را ایفا کرده و امکان مشاهده مستقیم مبرد، روغن یا دیگر سیالات در حال جریان را فراهم می‌ آورد. با این ویژگی، اپراتور می‌ تواند رنگ، شفافیت، سطح و حرکت سیال را به‌صورت لحظه‌ای ارزیابی کرده و در همان نگاه اول، نشانه‌ های هرگونه مشکل احتمالی را تشخیص دهد.

مشاهده جریان سیال از طریق سایت گلاس به شناسایی سریع عواملی چون گرفتگی فیلترها و صافی‌ ها، وجود رطوبت در مبرد (که اغلب با ایجاد حباب همراه است) یا کاهش سطح و افت کیفیت روغن کمک می‌ کند. رطوبت بیش از حد علاوه بر کاهش راندمان سیستم، می‌ تواند باعث یخ‌ زدگی، خوردگی و ایجاد رسوبات شود؛ درحالی‌ که کمبود روغن یا افت کیفیت آن، قطعات متحرک را در معرض سایش و خرابی زودهنگام قرار می‌ دهد.

مزیت اصلی این پایش بصری، تشخیص زودهنگام مشکلات است. وقتی نقص یا آلودگی پیش از پیشرفت و آسیب جدی شناسایی شود، رفع آن با هزینه و زمان بسیار کمتری ممکن خواهد بود. همین موضوع مستقیماً باعث کاهش هزینه‌ های تعمیر و نگهداری و جلوگیری از توقف‌های طولانی سیستم می‌ شود.

از سوی دیگر، پایش مستمر و اطمینان از پاک و سالم بودن سیال، باعث افزایش راندمان و طول عمر مفید تجهیزات می‌ شود. در سیستم‌ هایی که نیاز به روغن‌ کاری دارند، سایت گلاس امکان بررسی سلامت روغن از جمله تغییر رنگ، اسیدی شدن یا کاهش سطح را فراهم می‌ کند.

در مجموع، وجود سایت گلاس در یک خط لوله یا مخزن، تنها یک آپشن اضافی نیست؛ بلکه یک ابزار پایش حیاتی است که با هزینه‌ ای اندک، از بروز خسارت‌ ها و افت عملکرد سیستم جلوگیری کرده و به اپراتور دیدی روشن از وضعیت واقعی فرآیند می‌ دهد.

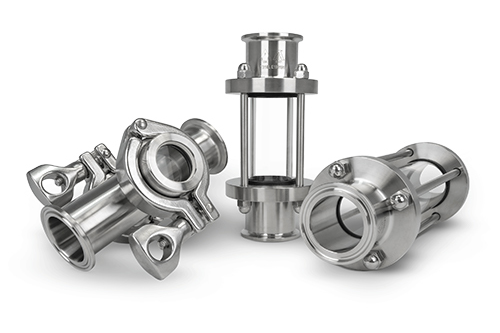

انواع سایت گلاس

سایت گلاس‌ ها با توجه به نوع اتصال، شکل ساختاری، نوع متریال و کاربرد صنعتی به مدل‌ های مختلفی تقسیم می‌ شوند. شناخت نوع مناسب، به کاربر کمک می‌ کند تا بهترین انتخاب را متناسب با شرایط عملیاتی و الزامات پروژه داشته باشد. در ادامه انواع رایج سایت گلاس معرفی می شوند:

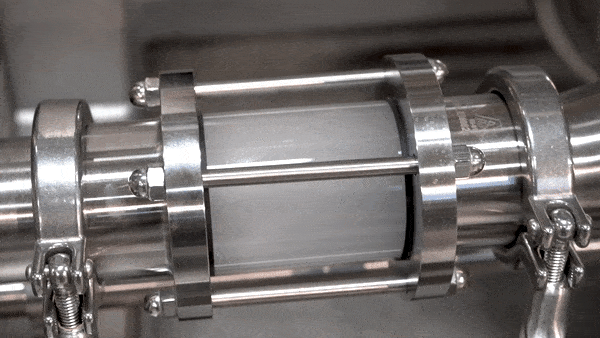

سایت گلاس خطی (In-Line Sight Glass)

این مدل همانند یک «پنجره شفاف» در مسیر لوله‌ کشی عمل می‌ کند که اجازه می‌ دهد اپراتور عبور سیال، حجم جریان، یا حتی وجود حباب و آلودگی را به‌راحتی مشاهده کند. در بسیاری از سیستم‌ ها، بعد از نصب فیلتر یا استرینر، استفاده از سایت گلاس خطی متداول است تا از عدم انسداد فیلتر اطمینان حاصل شود.

همچنین در سیستم‌ های بخار، نصب این مدل بلافاصله بعد از تله بخار (Steam Trap) امکان پایش عملکرد تله را فراهم می‌ کند و هرگونه گرفتگی یا نشت را به‌ سرعت آشکار می‌ سازد.

سایت گلاس مخزنی (Tank Sight Glass)

این مدل برای نصب روی مخازن بسته طراحی شده تا بتوان شرایط داخل آن را بدون باز کردن درب یا توقف فرآیند بررسی کرد. کیفیت محصول، رنگ، شفافیت سیال و حتی سطح مواد داخل مخزن به کمک این تجهیزات کنترل می‌ شود.

سایت گلاس‌ های مخزنی طیف وسیعی از سایزها، جنس شیشه (Borosilicate, Quartz)، و جنس بدنه (استیل، برنج و ...) دارند و بسته به فشار و دما میتوان از انواع آب‌ بندی شده با گسکت‌ های مقاوم استفاده کرد.

سایت فلو ایندیکاتور (Sight Flow Indicator)

این نوع سایت گلاس برای نمایش مستقیم جریان در خطوط لوله طراحی شده است. مدل‌ های Full View (360°) دید کامل از همه جهات را فراهم می‌ کنند و امکان مشاهده دقیق تغییرات جریان، میزان ذرات و حتی رنگ سیال را می‌ دهند. برخی مدل‌ ها دارای پره (Rotor) یا توپ شناور هستند که حتی در سیالات شفاف نیز جریان را قابل تشخیص می‌ کنند.

سایت گلاس استوانه‌ای (Tubular Sight Glass)

از این مدل بیشتر در خطوطی استفاده می‌ شود که فشار و دما چندان بالا نیست و نیاز اصلی، تشخیص رکود یا جریان آرام سیال است. این مدل معمولاً سفارشی تولید می‌ شود و طول، قطر و متریال آن (مثل اکریلیک یا شیشه بوروسیلیکات) بر اساس شرایط پروژه تعیین می‌ شود.

سایت گلاس شیشه‌ای (Glass Sight Glass)

نسخه تخت برای مخازن و تانک‌ ها طراحی شده و با نصب عمودی یا افقی تضمین می‌ کند که سطح مایع داخل به‌وضوح دیده شود. این مدل‌ ها در صنایع غذایی، دارویی و شیمیایی بسیار محبوب هستند و اگر از شیشه‌ های مقاوم به دما و خوردگی استفاده شوند، عمر بالایی خواهند داشت.

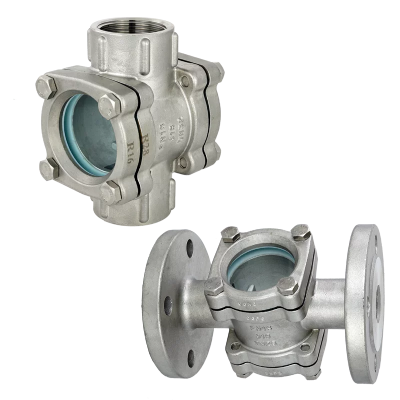

سایت گلاس استیل (Stainless Steel Sight Glass)

بدنه این مدل از استیل ضدزنگ (Stainless Steel 304/316) ساخته شده و مقاومت بسیار بالایی در برابر خوردگی، زنگ‌زدگی و فشار دارد. به دلیل دوام بالا، در صنایع نفت، گاز، پتروشیمی و حتی صنایع دریایی به وفور استفاده می‌شود.

سایت گلاس دنده‌ای (Threaded Sight Glass)

این مدل با اتصال رزوه‌ای (BSP, NPT, SAE) نصب و جدا می‌ شود و به همین دلیل برای خطوطی که نیاز به تعمیرات یا شست‌ و شوی دوره‌ای دارند بسیار مناسب است. مزیت اصلی آن، نصب سریع بدون نیاز به تجهیزات پیچیده است.

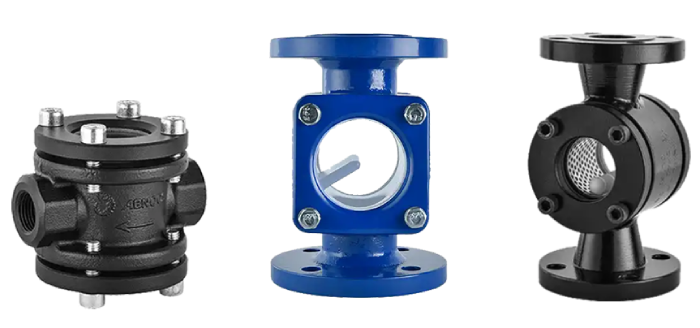

سایت گلاس فلنجی (Flanged Sight Glass)

این مدل با فلنج‌ های استاندارد (ANSI, DIN, JIS) در طرفین طراحی می‌ شود و با پیچ و مهره به سیستم متصل می‌ گردد. همین نوع اتصال باعث تحمل بهتر در برابر فشار بالا، ضربه و لرزش می‌ شود. اغلب برای خطوط اصلی با دبی بالا و شرایط سخت عملیاتی استفاده می‌ شود.

برندهای مطرح تولید کننده سایت گلاس

1.سایت گلاس آبنوس (Abnoos Sight Glass)

برند ایرانی آبنوس از تولیدکنندگان خوش‌نام تجهیزات پایش سیالات است که انواع سایت گلاس را متناسب با نیاز صنایع مختلف تولید می‌کند.  این محصولات عموماً از متریال استیل ضدزنگ یا چدن ساخته می‌ شوند و از نظر دوام و قیمت، گزینه مناسبی برای صنایع نفت، بخار، شیمیایی و غذایی هستند.مدل‌های تولیدی این شرکت شامل:

• سایت گلاس فلنجی (Flanged) جهت استفاده در خطوط با فشار و دبی بالا
• سایت گلاس دنده‌ای (Threaded) برای نصب سریع و تعمیرات آسان
• سایت گلاس خطی و مخزنی برای بررسی عبور سیال یا وضعیت داخل مخزن
• سایت گلاس استوانه‌ای مناسب خطوط کم‌ فشار

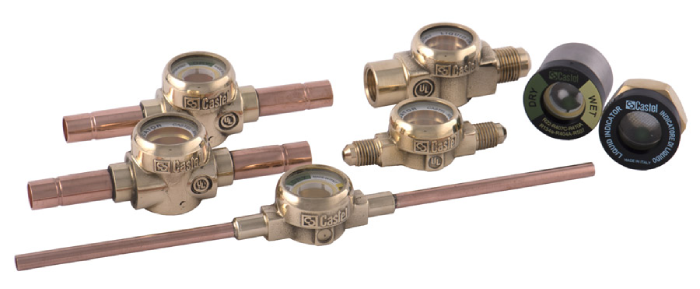

2.سایت گلاس کستل (Castel Sight Glass)

شرکت ایتالیایی Castel یکی از پیشگامان تولید تجهیزات تبرید و تهویه‌مطبوع است. محصولات کستل تحت استانداردهای اروپایی و با طول عمر بالا عرضه می‌ شوند و در چیلر‌ها، سردخانه‌ ها و سیستم‌ های تهویه VRF رایج‌ اند. ویژگی‌ های شاخص:

• طراحی جمع‌ و جور برای خطوط برنجی
• قابلیت نشانگری میزان رطوبت مبرد با تغییر رنگ
• مقاومت بالا در برابر لرزش کمپرسور و تغییرات دما

3.سایت گلاس دانفوس (Danfoss Sight Glass)

شرکت دانمارکی Danfoss در حوزه تجهیزات کنترلی و پایش برای صنایع تبرید، تهویه و انتقال سیال شهرت دارد. سایت گلاس‌ های دانفوس با دقت بالا ساخته شده و اغلب دارای اندیکاتور رطوبت هستند که با تغییر رنگ وضعیت فیلتر-خشک‌کن (Filter Drier) را نمایش می‌دهد. ویژگی‌ های برجسته:

• تنوع سایز از رنج کوچک تا صنعتی
• مقاومت بالا در فشارهای کاری مبردها
• عملکرد مطمئن در بازه دمایی گسترده

مزایای سایت گلاس (شیشه رویت)

سایت گلاس یا شیشه رویت، یکی از ابزارهای کلیدی در پایش و کنترل فرآیندهای صنعتی است که با ایجاد یک شیشه شفاف در مسیر عبور سیال، امکان مشاهده مستقیم جریان و کیفیت آن را فراهم می‌ کند. مزایای متداول سایت گلاس عبارتنداز:

• مشاهده و کنترل دقیق جریان سیال: با نصب سایت گلاس، اپراتور قادر است وضعیت عبور سیال در خطوط انتقال یا داخل مخازن را به‌صورت لحظه‌ای بررسی کند؛ این موضوع شامل مشاهده رنگ، شفافیت، وجود ذرات معلق یا حتی تغییرات جریان است. در سیستم‌ های بخار، مبرد و سیالات واکنشی، این قابلیت نقش حیاتی در جلوگیری از نقص عملکرد دارد.
• افزایش ایمنی اپراتور و سیستم: امکان پایش فرآیند بدون نیاز به باز کردن خطوط یا مخازن، خطر تماس مستقیم با سیالات داغ، تحت فشار یا شیمیایی را به حداقل می‌ رساند و استانداردهای HSE را ارتقا می‌ دهد.
• کاهش خطا، ضایعات و بهبود کیفیت تولید: نظارت مداوم باعث می‌ شود تغییرات ناگهانی، گرفتگی‌ ها یا نشتی‌ ها به موقع شناسایی شده و پیش از آنکه به توقف خط یا تولید محصول بی‌ کیفیت منجر شود، اصلاح گردند. این امر هزینه تعمیرات و دورریز مواد را به شکل محسوسی کاهش می‌ دهد.
• تشخیص سریع مشکلات سیستم: سایت گلاس می‌ تواند به‌ عنوان یک «آشکارساز بصری» عمل کرده و مشکلاتی مانند گرفتگی فیلتر، انسداد صافی، وجود هوا یا کف در خطوط، و حتی کاهش کیفیت مبرد را مشخص کند.
• سازگاری و مقاومت بالا: مدل‌ های صنعتی سایت گلاس با متریال مقاوم مانند شیشه بوروسیلیکات، کوارتز یا آکریلیک صنعتی ساخته می‌ شوند و در برابر دما، فشار و مواد خورنده مقاوم هستند. این ویژگی آن‌ ها را برای شرایط سخت عملیاتی مانند صنایع شیمیایی، نفت و گاز یا بخار مناسب می‌ کند.
• نصب و نگهداری آسان: چه در مدل‌ های فلنجی و چه دنده‌ای، طراحی به‌ گونه‌ای است که عملیات نصب سریع بوده و برای سرویس یا تعویض نیز به تجهیزات خاص یا زمان طولانی نیاز نیست.

محدودیت ها و چالش های استفاده از سایت گلاس

با وجود مزایای فراوان، سایت گلاس‌ ها محدودیت‌ هایی دارند که در صورت نادیده گرفتن، می‌ توانند باعث افت عملکرد یا حتی خرابی شوند. برخی از چالش های استفاده از سایت گلاس ها به شرح زیر است:

• حساسیت به شرایط محیطی و فرآیندی
• خطر خوردگی و کدر شدن شیشه
• محدودیت تحمل دما و فشار
• آسیب‌ پذیری مکانیکی در برابر ضربه
• نیاز به بازرسی و نگهداری دوره‌ای

نکات کلیدی انتخاب و خرید سایت گلاس

توجه نمایید پیش از خرید سایت گلاس موارد زیر را در نظر بگیرید:

• فشار و دمای کاری: ابتدا محدوده فشار و دمای عملیاتی را بررسی کنید. مدل انتخابی باید دارای استاندارد کافی برای تحمل شرایط واقعی سیستم باشد تا در برابر شوک حرارتی یا فشار ناگهانی آسیب نبیند.
• نوع اتصال: با توجه به طراحی خط لوله یا مخزن، بین مدل‌ های دنده‌ای (Threaded) برای نصب سریع و سبک، و فلنجی (Flanged) برای فشار بالا و محیط‌های صنعتی انتخاب کنید. نوع اتصال بر سرعت نصب، سهولت نگهداری و مقاومت مکانیکی تأثیر دارد.
• سایز: انتخاب سایز باید متناسب با قطر لوله یا محل نصب باشد. سایز کوچک ممکن است دید کافی ندهد، و سایز بزرگ‌تر از نیاز باعث افزایش هزینه بدون مزیت فنی می‌ شود.
• نوع سیال: ترکیب شیمیایی سیال، میزان خورندگی، شفافیت و داشتن ذرات معلق را در نظر بگیرید. برای سیالات خورنده یا حاوی ذرات جامد، باید متریال شیشه و آب‌ بندی مقاوم انتخاب شود.
• جهت نصب: برخی سایت گلاس‌ها فقط برای نصب عمودی یا افقی طراحی شده‌اند. انتخاب مدل متناسب با جهت نصب، عملکرد درست و ایمنی سیستم را تضمین می‌ کند.
• متریال بدنه: استیل ضدزنگ برای محیط‌ های خورنده و بهداشتی (صنایع غذایی و دارویی)، فولاد کربنی برای فشار بالا، و چدن برای کاربردهای عمومی و اقتصادی کاربرد دارد.
• متریال شیشه: بوروسیلیکات یا کوارتز برای دما و فشار بالا، و اکریلیک یا پلی‌ کربنات برای شرایط سبک‌ تر استفاده می شود.

خرید انواع سایت گلاس از فروشگاه پیکاتک

پیکاتک یک فروشگاه اینترنتی و مارکت‌ پلیس تخصصی در حوزه ابزار دقیق، تجهیزات پایپینگ، قطعات صنعتی و ملزومات پایش فرآیند است که با هدف ایجاد یک مرجع کامل و شفاف برای صنایع ایران شکل گرفته است. این پلتفرم با گردآوری تأمین‌ کنندگان معتبر داخلی و خارجی، خرید تجهیزات صنعتی را برای مهندسان، صنعتگران و واحدهای تدارکات، سریع‌ تر، مطمئن‌ تر و مقرون‌ به‌ صرفه‌ تر کرده است.

در حوزه سایت گلاس، پیکاتک مجموعه‌ای کامل از مدل‌ های دنده‌ای و فلنجی را با کیفیت تضمین‌ شده و قیمت رقابتی در اختیار مشتریان قرار می‌ دهد. کلیه محصولات از متریال مقاوم در برابر فشار، دما و مواد شیمیایی ساخته شده و در محیط‌ های کاری متنوع، از خطوط انتقال نفت و گاز تا صنایع غذایی، داروسازی و سیستم‌های برودتی، عملکردی پایدار و ایمن دارند.

برای انتخاب و خرید اینترنتی انواع سایت گلاس کافی است به بالای همین صفحه مراجعه کرده و با بررسی دقیق مشخصات فنی، ابعاد، جنس بدنه و شیشه، محدوده فشار و دمای کاری و سازگاری با نوع سیال، مناسب‌ترین مدل را مطابق با نیاز و بودجه خود انتخاب نمایید. همچنین جهت استعلام قیمت روز سایت گلاس یا دریافت مشاوره فنی رایگان می‌ توانید با شماره 88109770-021 تماس بگیرید.
