سایت گلاس دنده ای

سایت گلاس دنده ای چیست؟

سایت گلاس دنده ای (Threaded Sight Glass) که در صنعت به نام شیشه رویت نیز شناخته می‌ شود، یکی از تجهیزات کلیدی و غیرقابل‌ جایگزین در خطوط فرآیندی محسوب می‌ شود. وظیفه اصلی این تجهیز، فراهم‌ کردن امکان مشاهده مستقیم جریان سیال درون لوله‌ ها است؛ به‌ گونه‌ای که اپراتور بتواند تنها با یک نگاه، وضعیت عبور مایعات یا گازها را بررسی کند.

این قابلیت به‌طور ویژه در سیستم‌ های انتقال مایعات فرآیندی، خطوط گاز، چیلرها، سامانه‌ های تبرید و حتی مدارهای بخار نقش حیاتی دارد و اطلاعات بصری ارزشمندی درباره وضعیت، کیفیت و حرکت سیال ارائه می‌ دهد. در مدل دنده‌ای، اتصال تجهیز به خط لوله به روش رزوه‌ای انجام می‌ شود که نصب و جداسازی آن را ساده و سریع کرده و باعث می‌ شود در فضاهای محدود یا سیستم‌هایی که نیاز به سرویس‌ های دوره‌ای دارند، انتخابی ایده‌ آل باشد.

هدف این مقاله در پیکاتک ارائه یک راهنمای کامل برای خرید سایت گلاس دنده‌ای است؛ راهنمایی که با معرفی ویژگی‌ ها، مزایا، معایب و نکات کلیدی انتخاب این تجهیز، به شما کمک می‌ کند بر اساس نیازهای فنی و شرایط کاری خود، مناسب‌ ترین گزینه را انتخاب و تهیه کنید.

ویژگی های سایت گلاس دنده ای

سایت گلاس دنده‌ای با اتصال رزوه‌ا ی طراحی شده که نصب و جداسازی آن را بسیار آسان و سریع می‌ کند. این ویژگی، آن را به گزینه‌ای ایده‌ آل برای خطوطی با نیاز به تعمیرات یا بازرسی‌ های دوره‌ای تبدیل می‌ کند.

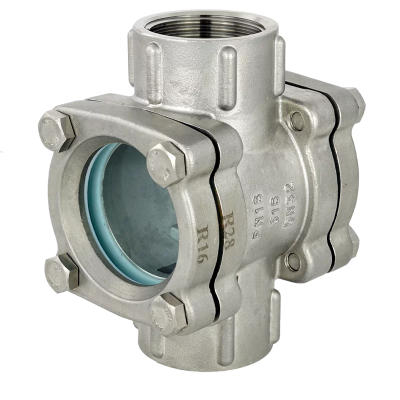

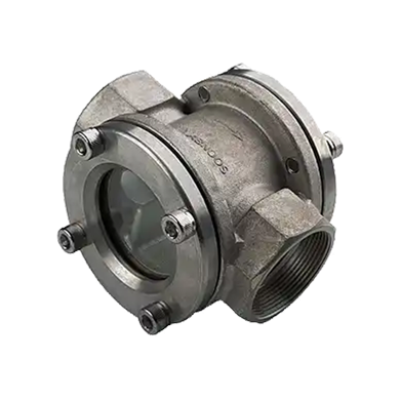

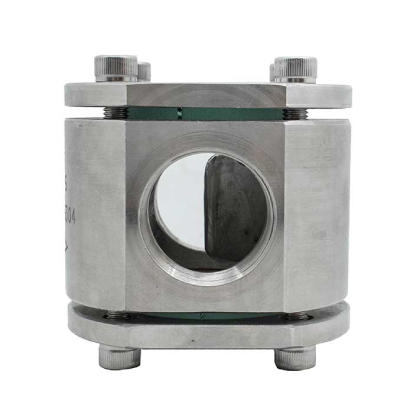

ساختار این سایت گلاس شامل یک بدنه مقاوم و یک یا دو پنجره شیشه‌ای شفاف است که از جنس‌ های مقاوم در برابر فشار، دما و خوردگی ساخته شده‌ اند. این شیشه‌ ها به اپراتور اجازه می‌ دهند بدون ایجاد وقفه در فرآیند و بدون نیاز به ابزار خاص، جریان عبوری را مشاهده کرده و از پیوستگی جریان، عملکرد صحیح شیرآلات، فیلترها، تله‌ های بخار و سایر اجزای سیستم اطمینان حاصل کند.

حضور سایت گلاس در یک خط لوله علاوه بر سهولت کنترل وضعیت، امکان تشخیص سریع مشکلات را فراهم می‌ کند؛ مشکلاتی مانند انسداد در مسیر، نشت بخار یا تغییر غیرعادی رنگ سیال که هشداری برای آلودگی یا خرابی احتمالی است. این بررسی بصری، نه‌تنها سرعت عیب‌یابی را افزایش می‌دهد، بلکه به جلوگیری از اتلاف انرژی و کاهش هزینه‌های تعمیرات نیز کمک بسزایی می‌ کند.

با توجه به شرایط عملیاتی متفاوت در صنایع، سایت گلاس‌ های دنده‌ای در متریال‌ های متنوعی همچون استیل ضدزنگ، برنج یا چدن مقاوم به خوردگی و با شیشه‌ های تخصصی مانند شیشه بوروسیلیکات یا کوارتز تولید می‌ شوند تا بتوانند در بازه‌ های گسترده‌ای از فشار و دما عملکرد مطمئن ارائه دهند.

مشخصات فنی سایت گلاس دنده ای آبنوس

• متریال بدنه: استیل
• اتصال: دنده ای
• سایز: 1/2 تا 2 اینچ
• فشار کاری: PN16
• محدوده دمای سیال: 10+ تا 250+ سانتی گراد

انواع سایت گلاس دنده ای (رزوه ای)

سایت گلاس ها به طور کلی به دو دسته اصلی زیر تقسیم بندی می‌ شوند:

•  سایت گلاس شیشه ای (Sight Glass Window): این نوع برای نصب بر روی مخازن، تانک‌ ها و دیگ‌ ها به کار می‌ رود تا امکان مشاهده سیال از خارج را فراهم کند.
• سایت گلاس نشانگر جریان (Sight Flow Indicator): این مدل در خطوط لوله‌ کشی نصب می‌ شود تا جریان سیال را در داخل خط نشان دهد. سایت گلاس‌ تمام دید (Full View) دیدی 360 درجه و دور تا دور از سیال را ارائه می‌ دهند و بیشتر برای سیالات شفاف و بی‌ رنگ مناسب هستند. اما سایت گلاس های (Internal Indicator) دارای یک نشانگر مکانیکی (مانند پروانه، توپ، فلپر) هستند که با حرکت سیال می‌ چرخد یا جابجا می‌ شود و دید بهتری از جریان سیال به‌ویژه در سیالات کدر ارائه می‌ دهند. این نشانگرها می‌ توانند یک طرفه یا دو طرفه باشند.

مزایای استفاده از سایت گلاس دنده ای

• نظارت دقیق بر جریان و کیفیت سیال: سایت گلاس دنده‌ای امکان مشاهده مستقیم داخل خطوط و مخازن را فراهم می‌ کند و به اپراتورها این فرصت را می‌ دهد که وضعیت دقیق جریان، شفافیت، و رنگ سیال را بررسی کنند. این قابلیت برای پایش مداوم کیفیت محصول و تشخیص به‌ موقع مشکلات حیاتی است.
• افزایش ایمنی در فرآیندها: با امکان کنترل بصری و بدون نیاز به باز کردن سیستم، ریسک تماس مستقیم با سیالات داغ، تحت فشار یا خورنده به حداقل می‌رسد و ایمنی محیط کار به شکل چشمگیری افزایش می‌یابد.
• کاهش خطا و ضایعات تولید: نظارت پیوسته از طریق سایت گلاس، امکان تشخیص سریع تغییرات ناگهانی، گرفتگی‌ ها یا آلودگی‌ ها را فراهم می‌ کند. این موضوع به کاهش ضایعات، جلوگیری از تولید محصول بی‌ کیفیت، و صرفه‌ جویی در زمان و هزینه منجر می‌ شود.
• مقاومت و دوام بالا: شیشه‌ های مورد استفاده در سایت گلاس دنده‌ای معمولاً از جنس بوروسیلیکات یا کوارتز بوده و در برابر ضربه، حرارت بالا و مواد شیمیایی خورنده مقاومت بسیار خوبی دارند.
• نصب و نگهداری آسان: اتصال دنده‌ای این مدل، نصب و جداسازی آن را ساده و سریع می‌ سازد و نیاز به ابزار پیچیده یا توقف طولانی‌ مدت فرآیند را کاهش می‌ دهد.
• تشخیص مشکلات فنی: شناسایی گرفتگی فیلترها و نقص تجهیزات
• کنترل سطح مایعات: پایش سطح سیالات در سیستم‌ های بسته و مخازن
• بررسی رنگ سیال: کنترل کیفیت روغن کمپرسور یا سایر مایعات صنعتی
• تشخیص وجود رطوبت: شناسایی رطوبت مضر در سیستم‌ های برودتی
• مشاهده ناخالصی‌ ها: دیدن ذرات جامد و آلودگی موجود در مسیر سیال

معایب سایت گلاس دنده ای

• تأثیر شرایط محیطی بر عملکرد: تغییرات شدید دما و فشار یا وجود سیالات با ترکیبات شیمیایی خاص می‌ تواند شفافیت شیشه و کیفیت دید در سایت گلاس را کاهش دهد. به همین دلیل، انتخاب متریال مناسب شیشه و بدنه با توجه به شرایط کاری بسیار حیاتی است.
• حساسیت به خوردگی و تغییر فیزیکی: در صورت عدم سازگاری جنس شیشه با نوع سیال عبوری، احتمال تشکیل بخار، تغییر رنگ، و کدر شدن سطح شیشه وجود دارد که ممکن است دقت و کارایی دستگاه را کاهش دهد.
• آسیب‌ پذیری در برابر ضربه: با وجود مقاومت بالای شیشه‌ های صنعتی مانند بوروسیلیکات یا کوارتز، وارد شدن ضربه مستقیم می‌تواند سبب ایجاد ترک یا شکستگی شود و عملکرد سایت گلاس را مختل کند.
• محدودیت دما و فشار کاری: هر سایت گلاس دنده‌ ای برای محدوده مشخصی از دما و فشار طراحی شده است. کارکرد در شرایط فراتر از حد مجاز می‌تواند باعث ترک خوردن یا شکست شیشه شود.
• کاهش تدریجی شفافیت دید: با گذر زمان و در اثر کارکرد مداوم، رسوبات، ذرات ناخالص، یا واکنش‌ های شیمیایی ممکن است باعث کدر شدن یا لکه‌ دار شدن شیشه شوند و مشاهده واضح جریان سیال را دشوار کنند.

نکات مهم انتخاب سایت گلاس دنده ای

انتخاب سایت گلاس دنده‌ای مناسب نیازمند توجه به مجموعه‌ای از عوامل فنی و کاربردی است تا عملکرد مطلوب و طول عمر بالای تجهیز تضمین شود. یکی از اولین نکاتی که باید به آن پرداخت، برند تولیدکننده است؛ چراکه انتخاب یک برند معتبر، چه ایرانی مانند محصولات آبنوس و چه برندهای شناخته‌ شده خارجی، مستقیماً بر کیفیت ساخت و خدمات پس از فروش اثرگذار خواهد بود.

 پس از آن، بررسی جنس بدنه از اهمیت بالایی برخوردار است، زیرا بدنه باید توانایی تحمل فشار و ضربه و مقاومت در برابر مواد خورنده را داشته باشد. علاوه‌ بر این، شیشه به‌ کاررفته در سایت گلاس باید از متریالی انتخاب شود که شفافیت بالا، مقاومت حرارتی و شیمیایی مناسبی ارائه دهد تا در طول زمان دچار کدری یا آسیب نشود.

محدوده مجاز فشار و دمای کاری از دیگر پارامترهای کلیدی است که بی‌ توجهی به آن می‌ تواند منجر به ترک یا شکست تجهیز شود. ابعاد و اندازه اتصال نیز باید با خطوط لوله و نقشه سیستم سازگاری کامل داشته باشد تا نصب آن بدون نیاز به تغییرات اضافی انجام گیرد.

در نهایت، نوع سیالی که از سایت گلاس عبور می‌ کند، یکی از مهم‌ ترین معیارهای انتخاب است؛ چراکه ویژگی‌ های شیمیایی، دمایی و فیزیکی آن تعیین می‌ کند کدام متریال و طراحی مناسب‌ تر خواهد بود.

خرید سایت گلاس دنده ای از فروشگاه پیکاتک

فروشگاه اینترنتی ابزار دقیق پیکاتک به‌عنوان یکی از معتبرترین و تخصصی‌ترین مراکز تأمین تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران شناخته می‌ شود. این مجموعه با تکیه بر سال‌ ها تجربه موفق و همکاری با برندهای معتبر ایرانی و خارجی، مرجع قابل اعتماد برای مهندسان و صنایع در سراسر کشور است.

در بخش سایت گلاس، این فروشگاه مجموعه‌ای کامل از سایت گلاس دنده‌ای و فلنجی را با کیفیت تضمین ‌شده و قیمت رقابتی ارائه می‌ دهد. محصولات عرضه‌ شده از متریال‌ های مقاوم در برابر فشار، دما و مواد شیمیایی ساخته شده و در صنایع مختلف از جمله نفت، گاز، پتروشیمی، مواد غذایی، داروسازی و سیستم‌ های برودتی کاربرد گسترده‌ای دارند.

برای خرید سایت گلاس دنده‌ای کافی است به بالای همین صفحه مراجعه کرده و با بررسی دقیق مشخصات فنی، ابعاد، متریال بدنه و شیشه، محدوده فشار و دمای کاری، و سازگاری با نوع سیال، بهترین مدل را متناسب با نیاز و بودجه خود انتخاب کنید. همچنین امکان دریافت مشاوره فنی رایگان از کارشناسان فروش پیکاتک فراهم است تا انتخابی دقیق و اقتصادی داشته باشید.

پیکاتک سفارش شما را در سریع‌ ترین زمان ممکن و با بسته‌بندی مطمئن به سراسر کشور ارسال می‌ کند. جهت اطلاع از قیمت به‌ روز سایت گلاس دنده‌ای، بازدید حضوری از انبار، یا استعلام موجودی، می‌ توانید با بخش فروش تماس گرفته و از خدمات پشتیبانی حرفه‌ای این مجموعه بهره‌ مند شوید.
