رله بوستر چیست؟

رله بوستر یا ولوم بوستر (Volume Booster) یکی از تجهیزات جانبی مهم شیرآلات کنترلی است که به منظور افزایش و تقویت هوای فشرده ورودی به اکچویتورهای پنوماتیک مورد استفاده قرار می‌ گیرد. این تجهیز مکانیکی نقش کلیدی در بهبود عملکرد سیستم‌ های کنترلی ایفا می‌ کند.

 در شرایطی که سرعت عملکرد اکچویتور کنترل ولو پایین است و شیر به آرامی باز و بسته می‌ شود، بوستر در مسیر سیگنال خروجی پوزیشنر و اکچویتور قرار می‌ گیرد. ولوم بوستر با افزایش سرعت جریان هوای ورودی به اکچویتور، زمان لازم برای باز و بسته شدن کنترل ولو را کاهش می‌دهد و در نتیجه عملکرد سیستم را بهبود می‌ بخشد.

 به ویژه در شیرآلات بزرگتر از 4 اینچ، زمان لازم برای جمع‌ آوری هوای کافی در اکچویتور می‌ تواند طولانی باشد که این امر ممکن است به کندی عملکرد شیر منجر شود. همچنین این تأخیر در عملکرد می‌ تواند باعث بروز مشکلات و خسارات جدی در سیستم‌ های صنعتی شود. بنابراین برای ولوهایی که نیاز به عملکرد سریع‌ تری دارند نصب رله بوستر ضروری است.

عملکرد بوستر به این صورت است که هوای فشرده را در خود ذخیره می‌ کند و در مواقع نیاز، این هوا را به سرعت به اکچویتور منتقل می‌ سازد. این ویژگی باعث می‌ شود که اکچویتور بتواند به طور فوری و مؤثر عمل کند و ولو به سرعت باز یا بسته شود. به این ترتیب، رله بوستر به عنوان یک راهکار کارآمد برای افزایش سرعت و دقت در عملکرد سیستم‌ های کنترلی شناخته می‌ شود. هدف از این مقاله آشنایی با عملکرد، اجزای تشکیل دهنده، مزایا، برندهای مطرح و نکات مهم خرید رله بوستر است.

فروش رله بوستر

فروشگاه تخصصی پیکاتک به عنوان بزرگترین واردکننده و تأمین‌ کننده انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران، با افتخار مجموعه‌ای کامل و با کیفیت از رله بوستر را به مشتریان خود ارائه می‌دهد. این فروشگاه به عنوان یک مرجع معتبر در زمینه فروش شیرآلات کنترلی و تجهیزات جانبی آنها شناخته می‌ شود.

علاوه بر شیرآلات صنعتی و کنترلی فروشگاه پیکاتک انواع تجهیزات جانبی مورد نیاز آنها را نیز ارائه می‌ دهد. این تجهیزات جانبی شامل اکچویتور، پوزیشنر، شیر برقی، رله بوستر و دیگر ملزومات ضروری برای بهینه‌سازی عملکرد سیستم‌های کنترلی می شوند.

بازدید کنندگان محترم جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت رله بوستر با کارشناسان فروش ما تماس بگیرید. کارشناسان پیکاتک با دانش فنی بالا، آماده اند تا مشاوره‌های لازم را به مشتریان ارائه دهند و به آنها در انتخاب بهترین بوستر فشار هوا یا ولوم بوستر کمک کنند.

رله بوستر چگونه کار می کند؟

ولوم بوستر در یک سیستم کنترل پنوماتیک به منظور تقویت سیگنال خروجی ای توپی پوزیشنر و تبدیل آن به سیگنالی با حجم جریان بیشتر  به اکچویتور پنوماتیک (دیافراگمی و پیستونی) مورد استفاده قرار می‌ گیرد. این تجهیز به طور خاص برای بهبود عملکرد اکچویتورهای پنوماتیک طراحی شده است و می‌ تواند تأثیر قابل توجهی بر سرعت و دقت عملگرها داشته باشد.

پیکربندی رایج رله بوستر به گونه‌ ای است که نسبت ratio 1:1 بین فشار ورودی و خروجی را فراهم می‌ کند به این معنی که فشار هوای خروجی از بوستر به طور دقیق با فشار ورودی مطابقت دارد و بوستر سیگنال‌های ورودی و خروجی را یکسان نگه می‌ دارد.  با استفاده از بوستر، سیستم کنترل قادر است تا در شرایطی که نیاز به جریان هوای بیشتری برای عملکرد سریع و مؤثر اکچویتور وجود دارد، به سرعت به این نیاز پاسخ دهد.

شکل زیر نمونه ای از بوستر مورد استفاده با اکچویتور پنوماتیک دیافراگمی و پیستونی است. با توجه به شکل همراه با اکچویتورهای پیستونی، دو بوستر و برای اکچویتورهای دیافراگمی یک بوستر استفاده می شود.

یک رله بوستر برای کنترل ولو معمولاً دارای دو پورت ورودی و یک  پورت خروجی است که هر یک نقش خاصی در عملکرد سیستم ایفا می‌ کنند. در ادامه به توضیح هر یک از این پورت‌ ها می‌ پردازیم:

• پورت سیگنال ورودی: این پورت به عنوان ورودی عمل می‌کند و سیگنال خروجی از پوزیشنر (معمولاً در محدوده 3 تا 15 psi) به آن وارد می‌ شود. این سیگنال به رله بوستر اجازه می‌ دهد تا تشخیص دهد که چه مقدار فشار باید تقویت شود و به اکچویتور ارسال گردد.
• پورت منبع هوای فشرده (Supply): این پورت ورودی هوای ابزار دقیق را دریافت می‌ کند و معمولاً به خروجی رگولاتور متصل می‌ شود. هوای فشرده‌ای که از این پورت وارد می‌ شود، برای تقویت سیگنال و تأمین فشار لازم برای عملکرد اکچویتور استفاده می‌ شود.
• پورت خروجی: این پورت سیگنال تقویت شده را به اکچویتور پنوماتیک ارسال می‌ کند. پس از دریافت سیگنال ورودی و هوای تأمین شده، رله بوستر فشار را افزایش می‌ دهد و سیگنال تقویت شده را از طریق این پورت به اکچویتور منتقل می‌ کند. این فرآیند باعث می‌شود که اکچویتور بتواند به سرعت و با دقت بیشتری عمل کند و در نتیجه عملکرد کلی سیستم کنترل بهبود یابد.

به دلیل محدودیت بای‌ پس، تغییرات ناگهانی و بزرگ در سیگنال ورودی، زودتر از آنچه که محرک ثبت کند، بر دیافراگم ورودی تقویت ‌کننده تأثیر می‌ گذارد. هنگامی که یک تغییر ناگهانی و شدید در سیگنال ورودی رخ می‌ دهد، اختلاف فشاری بین سیگنال ورودی و خروجی بوستر ایجاد می‌ شود. در این شرایط، دیافراگم‌ ها حرکت می‌ کنند تا یکی از درگاه‌ های تغذیه یا اگزوز را باز کنند و هر اقدامی که برای کاهش این اختلاف فشار لازم باشد، انجام می‌ دهند.

درگاه باز می ‌ماند تا زمانی که اختلاف فشار بین ورودی و خروجی بوستر به محدوده  Deadband بوستر بازگردد. با تنظیم محدودیت بای ‌پس برای عملکرد پایدار، سیگنال‌ هایی با مقادیر و تغییرات نرخ کوچک از این محدودیت عبور کرده و  به محرک وارد می‌ شوند.

برندهای مطرح تولید کننده رله بوستر

• رله بوستر فیشر FISHER
• رله بوستر FAIRCHILD
• رله بوستر ماسونیلان Masoneilan
• رله بوستر SMC

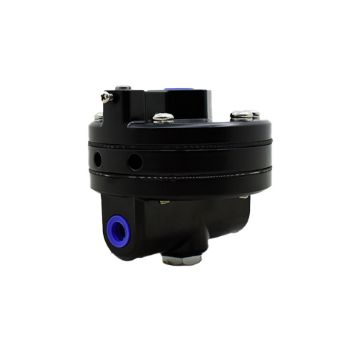

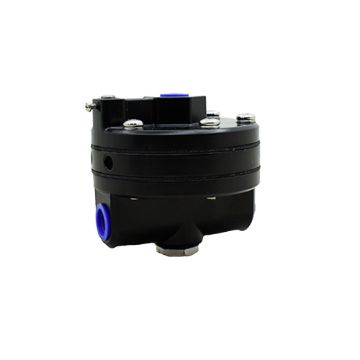

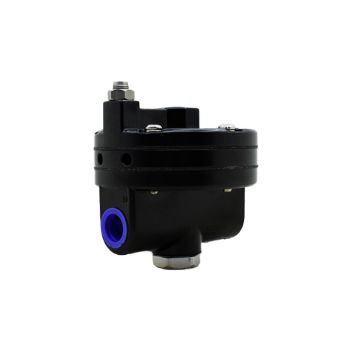

• رله بوستر YTC

مزایای استفاده از رله بوستر

رله بوستر در کاربرد با شیرآلات کنترلی برای بهبود عملکرد محرک یا اکچویتور و افزایش سرعت STROKE شیر استفاده می شود. برخی دیگر از کاربردهای ولوم بوستر به شرح زیر است:

• بهبود زمان پاسخ: ولوم بوستر افزایش قابل توجهی در سرعت پاسخ محرک به سیگنال های کنترلی ایجاد می کند به ویژه در فرآیندهایی که نیاز به تنظیمات سریع دارند مفید است، زیرا زمان باز یا بسته شدن شیر را کاهش می دهد.
• افزایش ظرفیت جریان: با تقویت سیگنال از پوزیشنر، رله بوسترها می توانند حجم بیشتری از هوا را به محرک تحویل دهند. این برای کاربردهایی که در آن نرخ جریان بالا مورد نیاز است ضروری است و اطمینان حاصل می کند که شیر می تواند تحت شرایط مختلف به طور موثر عمل کند.
• کنترل بهتر: با یک بوستر، شیر کنترل می تواند موقعیت دقیق تری را به دست آورد. این امر در فرآیندهایی که نیاز به کنترل دقیق نرخ جریان و فشار دارند، بسیار مهم است که منجر به بهبود پایداری و کارایی فرآیند می‌ شود.
• کاربرد با شیرآلات بزرگ: در کاربردهایی با شیرهای کنترلی بزرگتر که نیاز به نیروی محرک قابل‌توجهی دارند ولوم بوسترها می‌توانند حجم هوای لازم را برای کارکرد مؤثر محرک‌های سنگین فراهم کنند.

نکات مهم خرید رله بوستر

هنگام خرید رله بوستر برای کاربرد با شیرآلات کنترلی به نکات زیر توجه فرمایید:

• واحد اندازه گیری (بار، psi)
• برند سازنده
• متریال بدنه استیل و آلومینیوم
• فشار هوای تغذیه
• سایز خط فشار هوا تغذیه (Supply)
• فشار ورودی و خروجی
• مشخصات اکچویتور
• دمای کاری
• ظرفیت جریان
• سایز خط فشار هوا ورودی و خروجی
