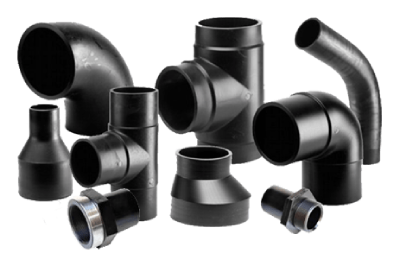

اتصالات پلی اتلین:

اتصالات پلی اتیلنی شامل انواع فلنج، تزریقی، فیوژن حرارتی، الکتروفیوژن، مکانیکی و...  می باشند. این اتصالات به روش های مختلف از جمله روش قالبی بشکل تزریقی و یا با استفاده از ورق ضخیم پلی اتیلن بوسیله برشکاری و تراشکاری تولید می گردند. هر کدام از این روش ها جهت تولید اتصالات پلی اتیلنی مزیتها و معایبی دارند مثلا در روش تزریقی بدلیل فراوانی و تنوع زیاد سایز، نوع مواد و فشارهای مختلف، دسترسی به تمامی این سایزها امکان پذیر نیست ولی در روش ماشینکاری براساس آنچه در نقشه اتصالات وجود دارد، آنها ماشینکاری شده و انطباق کامل با نقشه خواهند داشت.

انواع اتصالات پلی اتیلنی:

با توجه به نوع خط و پروژه، کاربرد هر نوع اتصال پلی اتیلنی تعیین می‌شود. برای نمونه، در خطوط انتقال آب، نمی‌توانید از اتصالات اکتوروفیوژنی استفاده کنید. انتخاب نوع اتصالات، در خطوط پلی اتیلنی بسیار حیاتی بوده و حساسیت بالایی دارد. اتصالات پلی اتیلنی انواع مختلف دارد که در ادامه کاربرد هر نوع را معرفی خواهیم کرد:

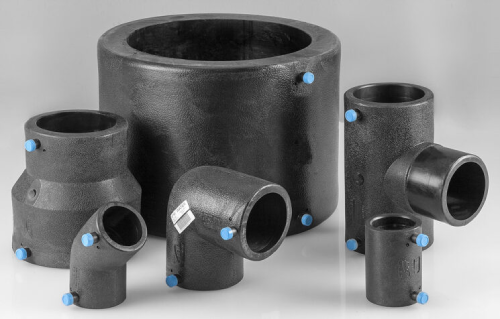

اتصالات الکتروفیوژن:

در خطوط انتقال و توزیع گاز از این نوع اتصال استفاده می‌شود که چون از حساسیت بالایی برخوردار بوده،  بایستی ضریب ایمنی آن بالا باشد، هزینه آن نیز نسبت به سایر اتصالات بالاتر است. با این نوع اتصالات، می‌توانید اتصالات لوله – لوله، لوله- زانویی و لوله – بوشن را ایجاد کنید. از آنجایی که اتصالات الکتروفیوژن از ایمنی بالایی برخوردار است، این نوع، تنها اتصالی است که مورد تایید استاندارد IGS خطوط انتقال گاز قرار گرفته است.

اتصالات مایتری (جوشی):

پرکاربردترین نوع اتصالات پلی اتیلن، اتصالات مایتری است. در تمام پروژه‌ها و خطوط اتصال می‌توانید از ابعاد و سایزهای مختلف این نوع اتصال استفاده کنید. اتصالات جوشی به تمام اتصالاتی گفته می‌شود که به واسطه دو دستگاه بات فیوژن و الکتروفیوژن تولید می‌شوند. دلیل نامگذاری این نوع اتصال به اتصال جوشی آن است که تمام اتصالات هنگام تولید با دستگاه بات فیوژن و به صورت جوشی است.

اتصالات تزریقی:

این اتصالات اغلب در مصارف کشاورزی، آبیاری و در خطوطی استفاده می‌شود که فشار روی آن‌ها زیاد نباشد. این لوله برای استفاده در اندازه زیر 90 میلیمتر مناسب است و برای خطوط و لوله‌های حساس مانند خطوط آتش‌نشانی مناسب نیست. نصب آسان ، وزن سبک، تنوع بالا همه مواردی است که این لوله‌ها را برای مصارف مختلف( و نه مصارف حساس)، محبوب کرده است.

اتصالات پیچی:

این اتصالات تنها در سیستم‌های آبیاری مورد استفاده قرار می‌گیرد و کم فشار و کوچک هستند. در این نوع اتصال نیازی به دستگاه جوش ندارید. قطر دستگاه که در شبکه توزیع آب و کشاورزی مورد استفاده قرار می‌گیرد، به اندازه 20 الی 25 میلی متر است.

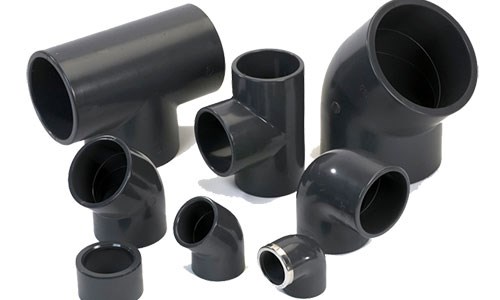

اتصالات جوشی پلی­ اتیلن چیست؟

این اتصالات از جمله بهترین و پر کاربردترین نوع اتصالات محسوب می­ شود که نقش بسیار مهمی در لوله­ کشی ایفا می­ کنند. این نوع اتصالات جوشی که اتصالات مایتری نیز نامیده می ­شود، به وسیله دستگاه ­های تزریق و قالبهای مخصوص ساخته و تولید می­ شوند.

دلیل نامگذاری اتصالات جوشی پلی ­اتیلن بدین نام این است که اتصال تمامی این اتصالات پلی­ اتیلنی به وسیله دستگاه بات فیوژن و دستگاه جوش پلی اتیلن به صورت جوشی لب به لب انجام می ­شود.

 این محصولات از انواع مختلفی برخوردار هستند و طراحی و ساخت آن­ها توسط دستگاه­ های تزریق و قالب­های مخصوصی صورت می­ گیرد. برای نصب و متصل کردن این اتصالات به لوله از دستگاه­های جوش لب به لب الکتروفیوژن و بات­­فیوژن استفاده می ­شود. از انواع اتصالات جوشی پلی ­اتیلن می ­توان به سه راهی، سه راهی تبدیل، تبدیل، زانو 45 و 90 درجه، چهار راه جوشی، فلنج، کپ یا درپوش جوشی اشاره کرد. این اتصالات پلی­ اتیلنی در دو رده فشار قوی 16 و 25 اتمسفر و فشار ضعیف 6 و 10 اتمسفر با بهترین و باکیفیت ­ترین مواد پلی­ اتیلنی PE100 تولید می­ شوند.

این محصولات از ابعاد مختلف و متنوعی نیز برخوردار هستند. به صورت معمول اتصالات جوشی پلی­ اتیلن در ابعاد 32 میلی­متری تا 400 میلیمتری مطابق با نیاز و خواسته مشتری ساخته و تولید می ­شوند.

باید این نکته را در نظر داشت که کیفیت اتصالات جوشی پلی­ اتیلن ارتباط مستقیمی با حرفه‌ای بودن اپراتور، کیفیت مواد و تجهیزات مورد استفاده و همچنین سرپرست واحد کنترل کیفیت و استانداردهای مربوطه دارد. تا جایی که اگر فرایند تولید اتصالات جوشی پلی­ اتیلن در کارخانه ه­ای مجهز که از واحد کنترل کیفیت برخوردار است، صورت بگیرد و برای ساخت آن­ها از مواد مرغوب و باکیفیت نظیر گرید A پلی­ اتیلن PE100  استفاده شود، عمر مفید این محصولات تا ۱۰۰ سال نیز افزایش پیدا می‌کند.

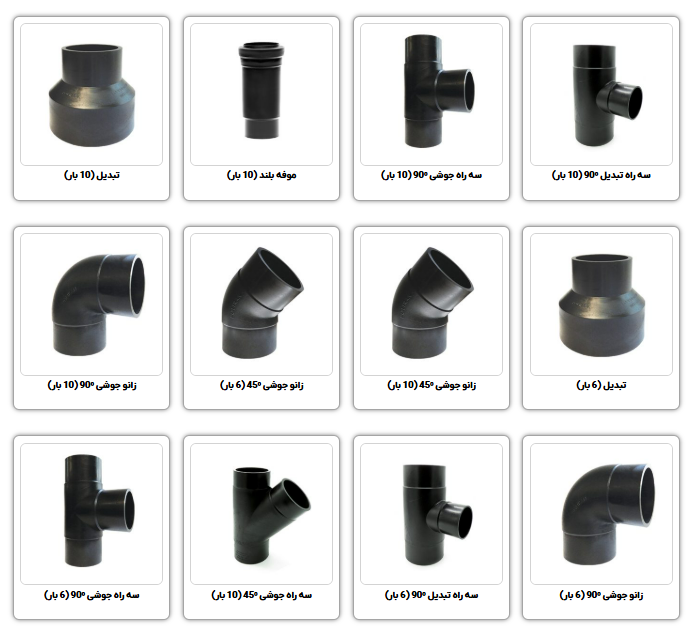

برخی از انواع اتصالات جوشی پلی ­اتیلن:

زانویی ۳۰ درجه پلی اتیلنی

زانویی ۹۰ درجه پلی اتیلنی

زانویی ۴۵ درجه پلی اتیلنی

زانویی ۶۰ درجه پلی اتیلنی

کاهنده و مبدل پلی اتیلن

مبدل و مبدل سه طرفه پلی اتیلن

لوله کشی پلی اتیلن ۶۰ درجه سه مرحله ای

لوله کشی پلی اتیلن ۹۰ درجه سه مرحله ای

فلنج خرد پلی اتیلن

حلقه فلزی ۱۰ ضربه ای

درپوش انتهایی پلی اتیلن

انگشتر فلزی ۱ و ۲ تأثیرپذیر

حلقه فلزی تحت تأثیر ۱۶

حلقه فلزی ۲۵ ضربه ای

کاربرد اتصالات جوشی پلی ­اتیلن:

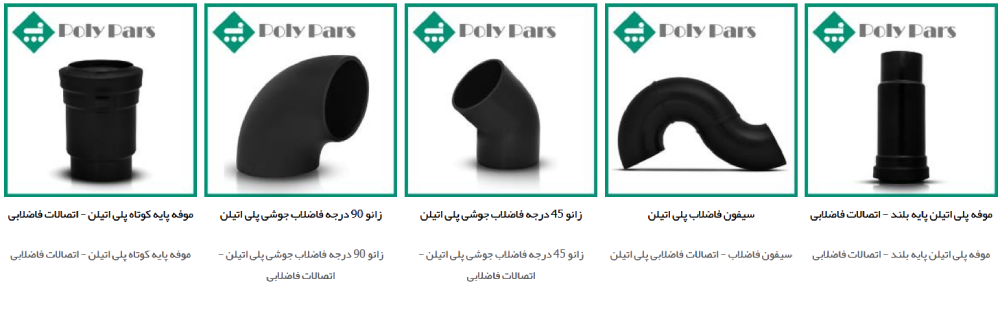

به طور کل از این اتصالات می‌توان در قسمت‌های مختلفی همچون لوله‌های انتقال فاضلاب، لوله‌های آب رسانی، کاورینگ کابل و سیستم‌های آتش‌نشانی استفاده کرد. فاضلاب خانگی عموما شامل موادی همچون شوینده‌های بهداشتی و ترکیب آن با مواد دیگر مانند روغن‌‏ها و اسید‏های مورد استفاده برای بخش‌‏های مختلف ساختمان است. خوشبختانه اتصالات پلی اتیلن مقاومت شیمیایی بالایی دارند و از ترکیب پذیری با مواد شیمیایی در انواع مختلف در امان هستند.

همچنین فاضلاب‏‌های تجاری در مقیاس بزرگتری از فاضلاب‌های ساختمانی قرار می‏‌گیرند و به نسبت، از لحاظ ساختاری به فاضلاب خانگی شبیه ترند. این فاضلاب‏‌ها ناشی از فعالیت مجتمع‌های بزرگ اداری تجاری است. برای دفع این نوع فاضلاب از انواع لوله‌‏های پلی اتیلن و اتصالات جوشی آن ها استفاده می‏‌شود.

کاورینگ یا پوشش فرآیندی است که طی آن یک روپوش برای سیم‏‌های برق در نظر گرفته می‏‌شود. این اتصالات می‏‌توانند پوشش دهنده کابل‏‌های برق و فیبر نوری باشند. این اتصالات از سیم ها و کابل‏‌ها در برابر برخورد اجسام سنگین و آب باران‏‌های اسیدی محافظت می‏‌کنند.



ويژگی های اتصالات پلی اتیلنی:

عواملی که باعث شده تا اتصالات پلی اتیلن در پروژه‌های مختلف به کار گرفته شوند، از جمله:

در برابر ساییدگی، زنگ زدگی و خوردگی و شکستگی مقاوم است.

در برابر فشار، ضربه و مواد شیمیایی مقاومت بالایی دارند.

در برابر ارتعاشات مقاومند و انعطاف‌پذیرند.

به ابزار پیچیده برای نصب نیاز ندارد.

جداره داخلی لوله صیقلی و صاف است و از تشکیل رسوب و جلبک جلوگیری می‌کند.



طرز کار و نصب اتصالات جوشی پلی اتیلن:

لازم است پیش از نصب؛ انتهای لوله به طور دقیق تمیز شود و قطعات طبق ترتیب مشخص نصب شود.

قطعات باید در جای دقیق خود قرار گرفته و محکم کاری‏های لازم صورت بگیرد.

برای بستن اتصالات باید از آچار مخصوص استفاده گردد.

بهتر است اتصالات پلی اتیلن در نوع هم‏خانواده صورت گیرد تا چفت و بست به طور کامل انجام شود.

مغزی که به اتصال ماده پلی اتیلن وصل می‏شود بهتر است از جنس پلاستیکی ساخته شده باشد تا میزان خوردگی اتصال کاهش یافته و نشتی کمتر شود.
