اتصالات جوشی

اتصالات جوشی چیست؟

اتصالات جوشی یا Butt-weld Fittings از مهم‌ترین تجهیزات در سیستم‌های لوله‌کشی صنعتی و ساختمانی هستند که برای اتصال مستقیم لوله‌ها به یکدیگر، تغییر مسیر جریان، انشعاب‌ گیری، تغییر سایز لوله و حتی مسدود کردن خط لوله به کار می‌ روند. این اتصالات به صورت دائمی و یکپارچه با لوله جوش می‌ شوند و همین امر باعث می‌ شود استحکام مکانیکی بالا، تحمل فشار و دمای زیاد، و آب‌ بندی کامل بدون نشتی داشته باشند.

اتصالات جوشی در دو نوع اصلی بدون درز (مانیسمان) و درزدار تولید می‌ شوند. اتصالات جوشی درزدار معمولاً برای لوله‌کشی‌ های ساختمانی و به طور کلی خطوط لوله با فشار کم مورد استفاده قرار می‌ گیرند. در مقابل، اتصالات جوشی مانیسمان به دلیل ساختار یکپارچه و مقاوم خود، برای کاربردهای صنعتی و شرایط دمایی و فشاری بالا مانند پالایشگاه‌ ها و پتروشیمی‌ ها مناسب هستند.

در انتخاب و خرید اتصالات جوشی برای پروژه‌ های خود، حتماً به نوع متریال، استاندارد ساخت، فشار کاری و دمای کاری توجه کنید تا عمر مفید سیستم لوله‌کشی شما افزایش یابد. فروشگاه پیکاتک انواع اتصالات جوشی استاندارد را با تضمین کیفیت و قیمت رقابتی عرضه می‌کند. هدف از این مقاله پیکاتک آشنایی با انواع، مزایا و معایب اتصالات جوشی است تا بر این اساس بهترین گزینه را خریداری نمایید.

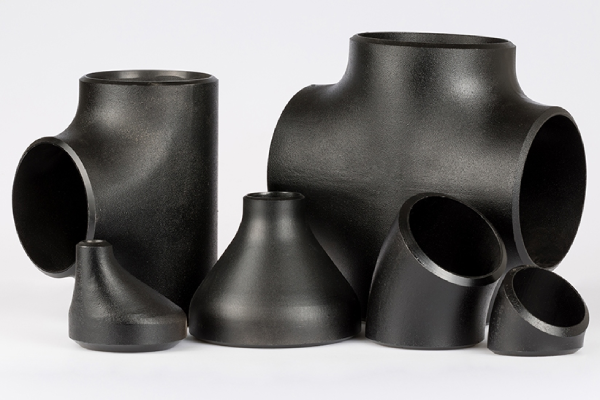

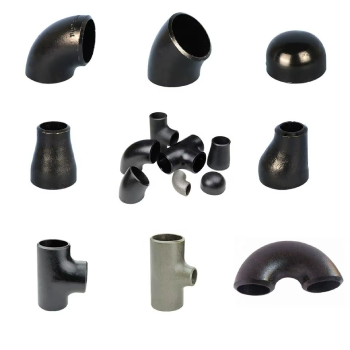

انواع اتصالات جوشی

اتصالات جوشی بر اساس نوع کاربرد در انواع گوناگونی تولید می شوند که در ادامه به معرفی پرکاربردترین آنها می پردازیم:

زانویی 90 درجه جوشی (90° Elbow)

زانویی 90 درجه جوشی یکی از پرکاربردترین اتصالات پایپینگ است که وظیفه آن تغییر جهت حرکت سیال در خط لوله به میزان 90 درجه می‌ باشد. این اتصال از نظر عملکردی مشابه زانویی 45 درجه است، با این تفاوت که میزان چرخش جریان سیال در آن دو برابر بوده و مسیر را به شکل عمود تغییر می‌ دهد.

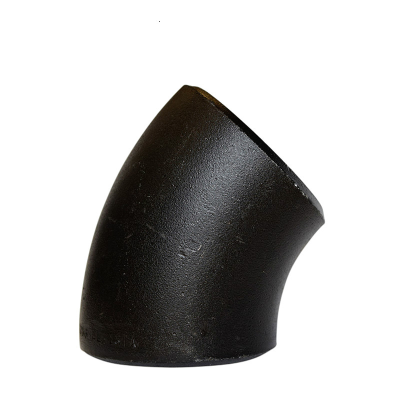

زانویی 45 درجه جوشی (45° Elbow)

زانویی ۴۵ درجه جوشی (45° Elbow) قطعه‌ای است که برای تغییر مسیر خط لوله به اندازه 45 درجه به کار می‌ رود. این نوع زانویی با ایجاد زاویه خم کمتر نسبت به زانویی 90 درجه، تغییر مسیر سیال را به صورت ملایم‌ تر انجام می‌ دهد و فشار کمتری به جریان وارد می‌ کند.

سه راهی مساوی جوشی (Equal Tee Fitting)

سه‌ راهی جوشی مساوی اتصالی است که برای ایجاد انشعاب هم‌ سایز با خط اصلی جریان در زاویه 90 درجه یا برای ترکیب دو جریان با زاویه 90 درجه به کار می‌ رود.

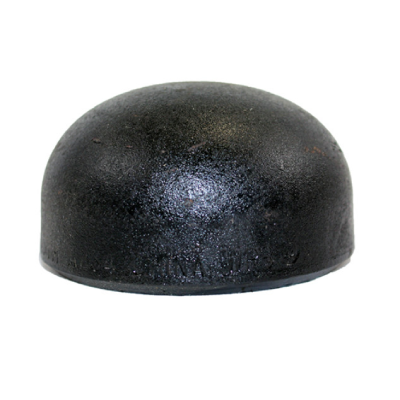

کپ عدسی جوشی (End Cap)

کپ عدسی جوشی قطعه‌ای با شکل گنبدی یا تخت است که در انتهای خط لوله جوش داده می‌ شود تا مسیر جریان را مسدود کند. این اتصال برای بستن انتهای خطوط به صورت موقت یا دائمی و همچنین در عملیات تست فشار خطوط لوله، مانند هیدروتست، مورد استفاده قرار می‌ گیرد.

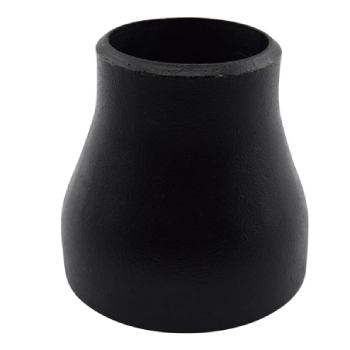

تبدیل هم مرکز جوشی (Reducer)

تبدیل هم‌ مرکز جوشی یکی از اتصالات پرکاربرد در سیستم‌ های لوله‌کشی است که برای اتصال دو لوله با قطرهای متفاوت به کار می‌ رود. در این نوع اتصال، محور یا مرکز لوله‌ های طرفین کاملاً روی یک خط قرار می‌ گیرد، به همین دلیل جریان سیال بدون ایجاد تغییر ناگهانی در مسیر، به صورت یکنواخت عبور می‌ کند.

تبدیل هم‌ مرکز جوشی معمولاً در خطوط لوله افقی مورد استفاده قرار می‌ گیرد و به دلیل ساختار یکپارچه و اتصال جوشی، در برابر فشار و دمای بالا مقاوم است. این ویژگی، آن را گزینه‌ ای ایده‌ آل برای کاربردهای صنعتی مانند نفت و گاز، پتروشیمی، نیروگاه و صنایع شیمیایی می‌ سازد.

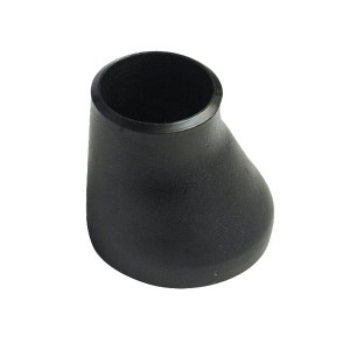

تبدیل غیر هم مرکز جوشی

تبدیل غیرهم‌ مرکز جوشی، که با نام کاهنده غیرهم‌ مرکز یا تبدیل کج نیز شناخته می‌ شود، یکی از انواع اتصالات لوله‌ کشی است که برای اتصال دو لوله با قطرهای متفاوت به کار می‌ رود. در این نوع اتصال، محور لوله‌ های طرفین بر یک خط قرار نمی‌ گیرد و همین ویژگی باعث می‌ شود برای شرایط خاص جریان سیال مناسب باشد.

تبدیل غیرهم‌مرکز جوشی بیشتر در خطوط لوله عمودی استفاده می‌ شود و انتخاب آن معمولاً به دلایلی مانند جلوگیری از ایجاد حباب‌ های هوا یا تجمع رسوبات در لوله و همچنین مدیریت بهتر جریان مرتبط است. به دلیل ساختار جوشی و یکپارچه، این نوع اتصال قابلیت تحمل فشار و دمای بالا را داشته و در صنایع مختلفی همچون نفت، گاز، پتروشیمی و نیروگاه‌ها کاربرد گسترده‌ای دارد.

مزایای استفاده از اتصالات جوشی

اتصالات جوشی مزایای متعددی نسب به سایر انواع اتصالات ارائه می دهند که عبارتنداز:

• استحکام و مقاومت بالا: اتصالات جوشی به دلیل اتصال فلز به فلز، یکپارچگی ساختاری فوق‌العاده‌ای دارند و در برابر فشار، ضربه و ارتعاشات مقاوم‌ تر از اتصالات پیچی یا فلنجی هستند.
• تحمل دما و فشار بالا: به علت نبود بخش‌های شل یا آب‌بندی جداگانه، این اتصالات در شرایط دماهای بسیار بالا یا پایین و فشارهای سنگین بدون تغییر شکل یا نشتی دوام می‌آورند.
• اتصال دائم و بدون نشتی: وقتی نصب کامل شد، اتصال بخشی از لوله محسوب می‌ شود؛ بنابراین نقاط ضعف و نشتی احتمالی به حداقل می‌ رسد.
• ظاهر یکنواخت و فضای کمتر: از آنجا که هیچ قطعه اضافی روی لوله نصب نمی‌شود، مسیر لوله‌کشی خطوط صاف‌ تر و کم‌ جا‌تر دارد؛ مخصوصاً برای فضاهای محدود صنعتی.
• طول عمر بالاتر: هرچند نصب اولیه می‌ تواند تخصصی‌ تر باشد، اما به دلیل نیاز کمتر به تعمیر و تعویض، هزینه کل پروژه در طول زمان کاهش پیدا می‌ کند.
• مقرون‌ به‌ صرفه‌ تر نسبت به فلنج و سایر اتصالات: اتصالات جوشی به دلیل طراحی ساده‌ تر و ساختار یکپارچه، معمولاً هزینه خرید و نصب پایین‌ تری نسبت به اتصالات فلنجی یا سایر روش‌ های اتصال دارند.

معایب اتصالات جوشی

اتصالات جوشی، با وجود کارایی و استحکام بالا، محدودیت‌ هایی هم دارند. برای نصب این نوع اتصالات نیاز به جوشکار ماهر و تجهیزات تخصصی است، چرا که کیفیت جوش مستقیماً بر دوام و ایمنی سیستم تأثیر می‌ گذارد. از آنجا که اتصال به صورت دائم انجام می‌ شود، در صورت نیاز به تعمیر یا تعویض قطعات باید بخشی از لوله‌ بندی برش داده شود که این موضوع زمان و هزینه را افزایش می‌ دهد.

همچنین فرآیند نصب به دلیل آماده‌ سازی، تراز کردن دقیق و انجام تست‌ های کنترلی مانند رادیوگرافی یا آزمون مایع نافذ، زمان‌ برتر از بعضی روش‌ های اتصال دیگر است. در محیط‌ هایی که حساسیت به حرارت وجود دارد نیز جوشکاری می‌ تواند آسیب‌ رسان باشد یا نیازمند تمهیدات ویژه باشد.

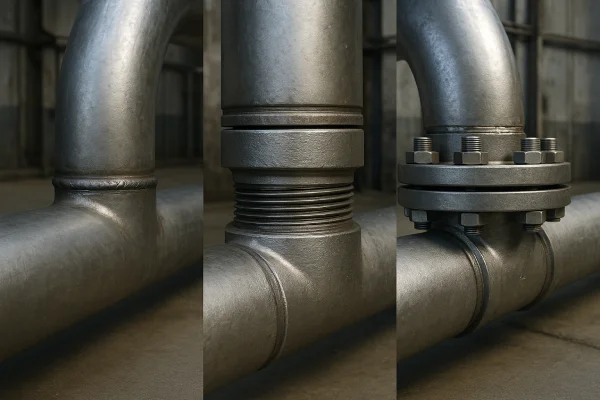

تفاوت اتصال جوشی، فلنجی و رزوه‌ای – کدام روش برای خط لوله شما مناسب‌ تر است؟

در صنایع نفت، گاز، پتروشیمی و حتی تاسیسات شهری، انتخاب روش اتصال لوله‌ها و تجهیزات نقش مهمی در دوام و کارایی سیستم دارد. سه روش رایج اتصال یعنی جوشی، فلنجی و رزوه‌ای هرکدام ویژگی‌ ها، مزایا و محدودیت‌های خاص خود را دارند.

در اتصال جوشی، دو قطعه فلزی با ذوب لبه‌ ها و اضافه‌کردن فلز پرکننده، یک ساختار یکپارچه و دائمی تشکیل می‌دهند. این روش بیشترین مقاومت در برابر فشار و دما را فراهم می‌ کند، نشتی را به حداقل می‌ رساند و ظاهر یکدست ایجاد می‌ کند. با این حال، اتصال جوشی نیازمند مهارت بالای جوشکار و تجهیزات تخصصی است و برای جداسازی در آینده باید قطعه بریده شود.

اتصال فلنجی با استفاده از دو فلنج، پیچ و مهره و گسکت میانی شکل می‌ گیرد. این روش امکان باز و بسته کردن سریع سیستم را فراهم می‌کند و برای قطرهای بزرگ یا بخش‌ هایی که نیاز به تعمیرات و بازرسی دوره‌ای دارند ایده‌آل است. هرچند که هزینه آن نسبت به جوش بالاتر است، فضای بیشتری اشغال می‌کند و احتمال نشتی گسکت بعد از مدتی وجود دارد.

اتصال رزوه‌ای یا دنده‌ای روشی ساده‌ تر و سریع‌ تر است که با ایجاد رزوه روی دو قطعه و بستن آن‌ ها به هم انجام می‌ شود. این مدل برای لوله‌ هایی با قطر کوچک، فشار و دمای متوسط یا پایین مناسب است و در سیستم‌ های آب‌رسانی، گاز شهری و ابزار دقیق کاربرد زیادی دارد. البته در برابر فشارهای بالا یا شرایط سخت صنعتی عملکرد محدودتری دارد و احتمال نشتی آن بیشتر از دو روش دیگر است.

بهترین برندهای اتصالات جوشی در ایران و بازار جهانی

اتصالات جوشی به دلیل کاربرد گسترده در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ ها و پروژه‌ های ساختمانی، توسط برندهای معتبر داخلی و خارجی تولید و عرضه می‌ شوند. کیفیت آلیاژ، دقت ساخت، رعایت استانداردها و تطابق با شرایط کاری پروژه، معیارهای اصلی تشخیص یک برند برتر هستند.

برندهای خارجی مطرح در بازار جهانی:

1. Benkan (ژاپنی – تولیدات چینی نیز موجود)شناخته‌ شده‌ترین برند در ایران، به‌ویژه مدل‌های مانیسمان چینی
2. Butt Weld - Mega End / Mega Weld تولیدکننده اتصالات صنعتی برای فشار و دماهای بالا
3. Interpipe (اکراین)متخصص در فولاد بدون درز و اتصالات استاندارد
4. Erne Fittings (اتریش)معروف به کیفیت و دقت ابعادی ممتاز در رده‌های مختلف فشاری
5. Vishal / Jindal (هند)با تنوع بالا در اتصالات جوشی کربن استیل و استنلس استیل

برندهای معتبر داخلی:

• ایران اتصال
• گسترش صنایع
• اتصالات فولادی مرادی
• پارس فولاد

خرید انواع اتصالات جوشی بنکن Benkan از فروشگاه اینترنتی پیکاتک

فروشگاه اینترنتی پیکاتک به‌ عنوان بزرگ‌ترین و تخصصی‌ ترین مرجع خرید تجهیزات ابزار دقیق، شیرآلات صنعتی، آهن‌ آلات و اتصالات، مجموعه‌ ای کامل از اتصالات جوشی بنکن را با بهترین قیمت و کیفیت در اختیار شما قرار می‌ دهد. این اتصالات شامل انواع زانویی 45 و 90 درجه، سه‌ راهی مساوی و کاهنده، تبدیل هم‌ مرکز و غیرهم‌ مرکز، کپ عدسی و سایر انواع پرکاربرد در صنایع است.

اتصالات جوشی برند بنکن موجود در پیکاتک، تولید چین بوده و در بازار ایران با نام اتصالات مانیسمان چینی نیز شناخته می‌ شوند. کیفیت ساخت بالا، دقت ابعادی و رعایت استانداردهای بین‌المللی باعث شده این محصولات در پروژه‌ های صنعتی، ساختمانی، نفت، گاز و پتروشیمی پرطرفدار باشند.

هنگام خرید هر نوع اتصال، بررسی مشخصات فنی آن بسیار اهمیت دارد. لازم است به مواردی مانند رده (Sch)، سایز، جنس متریال، استاندارد ساخت و فشار کاری توجه کنید تا محصول انتخابی با نیاز پروژه شما همخوان باشد. برای مشاهده تمام مشخصات، می‌ توانید به بخش بالای همین صفحه مراجعه کنید و اطلاعات دقیق هر محصول را دریافت نمایید.

در پیکاتک این امکان فراهم شده که علاوه بر مشاوره فنی رایگان، بتوانید برای استعلام قیمت به‌ روز بازار و بازدید حضوری از انبار محصولات با کارشناسان فروش ما در ارتباط باشید. به این ترتیب، خرید شما با اطمینان از اصالت کالا، قیمت مناسب و ارسال سریع انجام خواهد شد.
