فلنج جوشی
فلنج جوشی چیست؟
فلنج جوشی (Welded Flange) یکی از پرکاربردترین انواع فلنج ها در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب است که برای اتصال ایمن و پایدار به خطوط لوله، مخازن و تجهیزات مورد استفاده قرار می گیرد. این نوع فلنج با استفاده از فرآیند جوشکاری به لبه لوله متصل می شود که باعث ایجاد یک اتصال محکم، بدون نشتی و مقاوم در برابر فشار و دما می گردد.

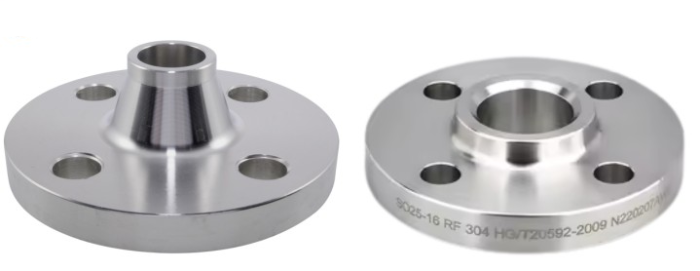

فلنج های جوشی بر اساس جنس (فولادی کربنی، استنلس استیل، آلیاژی و …)، سایز، کلاس فشاری (از 150 تا 2500)، و مدل ساخت (مانند فلنج گلودار جوشی (Weld Neck Flange)، فلنج اسلیپون (Slip On Flange) و فلنج ساکت ولد (Socket Weld Flange)) در بازار عرضه می شوند. انتخاب نوع مناسب این فلنج به عواملی چون فشار کاری، دمای سیال، مقاومت در برابر خوردگی و شرایط فرآیندی بستگی دارد.
این نوع فلنج ها به صورت دائمی و محکم به انتهای لوله جوش داده می شوند و اتصال آنها به دلیل نبود رزوه، کاملاً یکپارچه، بدون نشتی و مقاوم است. همچنین به دلیل مزایای نظیر استحکام بالا، قابلیت تحمل فشار و دمای زیاد، گزینه ای ایده آل برای طیف گسترده ای از کاربردها است.
هدف این مقاله ارائه راهنمای جامع انتخاب و خرید انواع فلنج جوشی است. در ادامه، با بررسی مشخصات فنی، نحوه اتصال، مدل ها، مزایا و معایب هر نوع و همچنین کاربردها و نکات مهم انتخاب، به شما کمک می کنیم بهترین گزینه را متناسب با شرایط کاری خود پیدا کنید.
مشخصات فنی فلنج جوشی
- مدل فلنج: گلودار جوشی، اسلیپون، ساکت ولد
- متریال: فولادی، استنلس استیل، مونل و ...
- سایز: ½ اینچ تا 48 اینچ
- کلاس فشاری: در رده های 150، 300، 400، 600، 900، 1500 و 2500 طبق استاندارد ASME B16.5 یا ASME B16.47
- استاندارد طراحی: ASME B16.5 (برای سایزهای کوچک تا متوسط) و ASME B16.47 (سایز بزرگ) و ASTM برای مشخصات متریال و API برای مصارف خاص در صنایع نفت و گاز
نحوه اتصال فلنج جوشی چگونه است؟

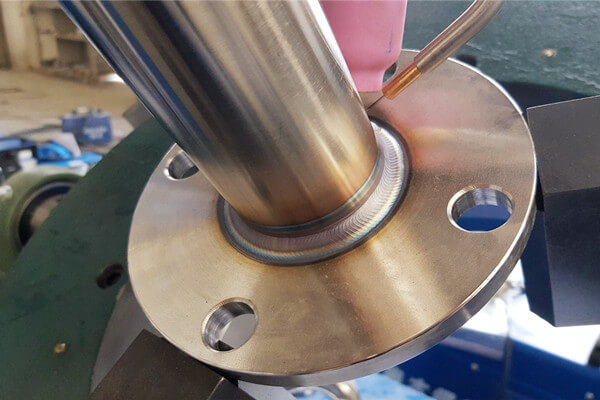

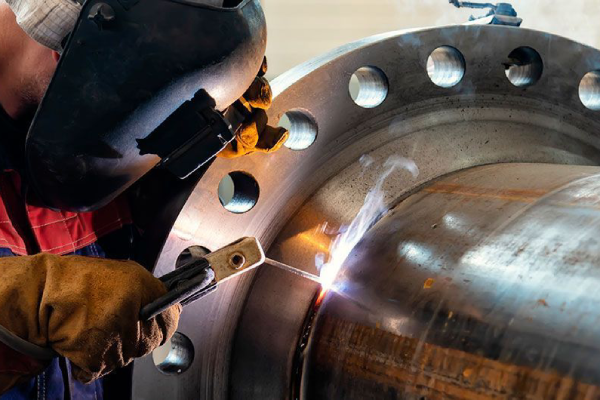

اتصال فلنج جوشی به لوله یا قطعه مورد نظر، با استفاده از فرایند جوشکاری انجام می شود تا یک پیوند دائمی و مقاوم ایجاد شود. این روش به دلیل استحکام بالا، آب بندی کامل و تحمل فشار و دمای زیاد، در بسیاری از سیستم‌های حساس صنعتی کاربرد دارد.
در ابتدا، لبه لوله به‌صورت دقیق ماشین کاری و آماده سازی می شود. سپس فلنج روی لوله قرار گرفته و با توجه به نوع آن (گلودار جوشی، اسلیپون یا ساکت ولد) موقعیت دهی می شود. در مدل گلودار جوشی، جوشکاری به صورت Butt Weld در اطراف گردن فلنج انجام می گیرد تا لوله و فلنج کاملاً یکپارچه شوند. این نوع اتصال، جریان سیال را بسیار روان و بدون تلاطم نگه می دارد.
در فلنج اسلیپون، فلنج ابتدا روی لوله لغزانده شده و در محل مورد نظر ثابت می گردد، سپس جوشکاری فیلت ولد (Fillet Weld) هم از داخل و هم از بیرون لوله انجام می شود تا اتصال محکم و ایمن شکل بگیرد. این روش سرعت نصب بالاتری دارد اما برای فشارهای بسیار بالا کمتر استفاده می شود.
مدل ساکت ولد نیز به گونه‌ای طراحی شده که لوله تا انتهای حفره داخلی فلنج وارد می شود، سپس با یک جوش حلقه‌ای از بیرون به لوله متصل میشود. این نوع اتصال برای سایزهای کوچک و فشارهای متوسط مناسب بوده و به‌دلیل دقت بالا در هم‌محوری لوله و فلنج، عملکرد مطلوبی ارائه می‌دهد.
پس از اتمام جوشکاری در هر مدل، معمولاً عملیات بازرسی اتصال (NDT) مانند تست فشار یا تست جوش انجام می شود تا از کیفیت و یکپارچگی اتصال اطمینان حاصل شود. این مراحل تضمین می کنند که فلنج جوشی بتواند در برابر سخت‌ترین شرایط کاری، عملکردی مطمئن و بی نقص داشته باشد.
انواع مدل های فلنج جوشی
فلنج های جوشی در سه مدل زیر بر اساس شکل ظاهری و نحوه جوش تولید می شوند:

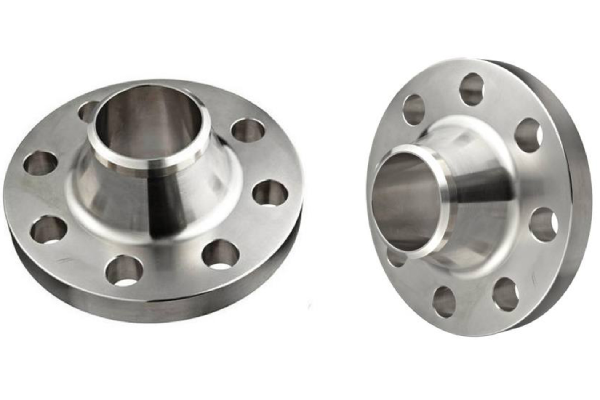

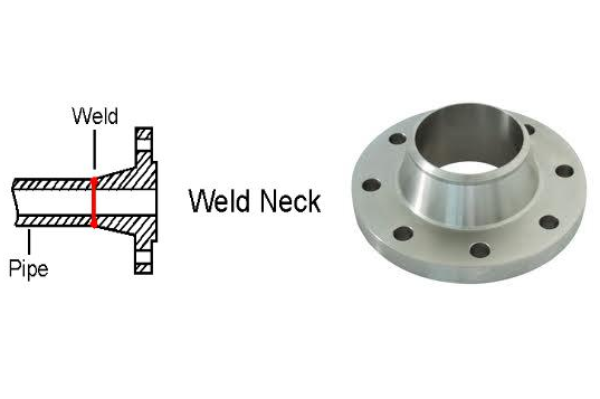

1. فلنج گلودار جوشی (Welding Neck Flange)
فلنج گلودار جوشی که به نام فلنج گردن دار جوشی نیز شناخته می شود، دارای یک قسمت مخروطی (گلویی) است که به قطر لوله متصل می شود. اتصال این فلنج از طریق جوش نفوذی لب به لب (Butt Weld) انجام می شود. مزایای فلنج گلودار جوشی به شرح زیر است:
- مقاومت مکانیکی و تحمل فشار بسیار بالا
- کاهش تمرکز تنش در محل اتصال به دلیل شکل مخروطی
- عمر طولانی در سرویس های پرفشار و دمای بالا
- کاربرد در خطوط انتقال نفت و گاز و صنایع پتروشیمی و پالایشگاهی

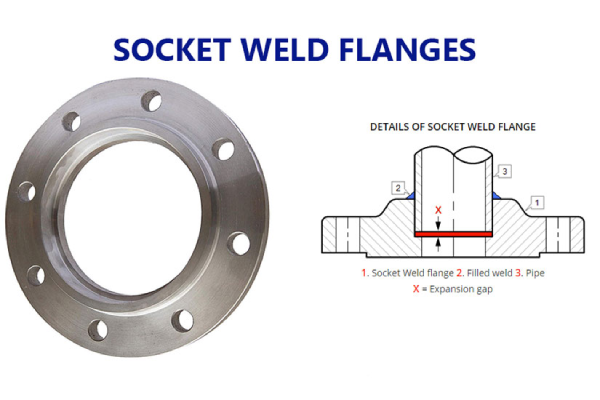

2. فلنج ساکت ولد (Socket Weld Flange)
فلنج ساکت ولد به گونه‌ای طراحی شده که لوله داخل حفره آن قرار می گیرد و سپس از بیرون جوش فیلت (Fillet Weld) زده می شود. مزایای این مدل فلنج نیز عبارتنداز:
- نصب آسان تر نسبت به گلودار جوشی
- مناسب برای لوله های با قطر کم و فشار متوسط تا بالا
- تراز کردن لوله هنگام نصب ساده‌تر است
- کاربرد در صنایع آب و فاضلاب صنعتی و سیستم های هیدرولیک و بخار

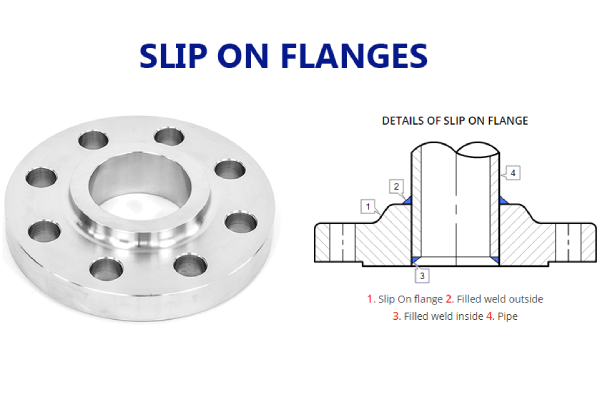

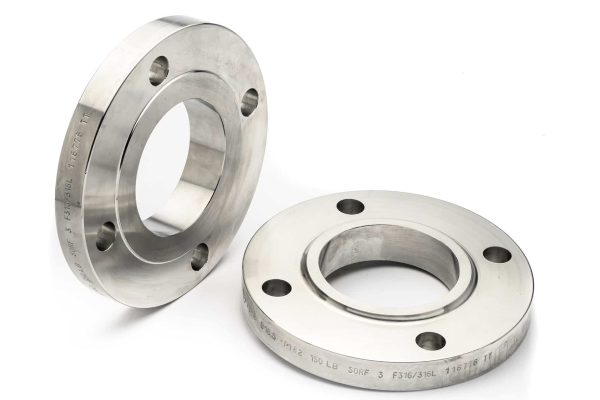

3. فلنج اسلیپون (Slip On Flange)
فلنج اسلیپون به گونه ای است که لوله از داخل سوراخ فلنج عبور کرده و از دو طرف (داخل و بیرون) جوش می شود. برخی از مزایای فلنج های اسلیپون عبارتنداز:
- ضخامت کمتر و قیمت پایینتر نسبت به گلودار جوشی
- نصب ساده و سریع
- مناسب برای فشارها و دماهای پایین تا متوسط
- هزینه ساخت و نصب کمتر
- کاربرد در سیستم های پایپینگ با فشار پایین، خطوط انتقال آب خنک کننده و مصارف عمومی صنعتی
مزایای فلنج های جوشی
- اتصال مکانیکی بسیار محکم به‌دلیل جوشکاری کامل دور تا دور، مقاومت بالایی در برابر فشار و کشش دارد.
- آب بندی عالی اتصال جوشی باعث کاهش احتمال نشتی سیال حتی در فشار و دمای بالا می شود.
- پایداری در ارتعاشات و ضربه ها، نسبت به فلنج های رزوه‌ای یا لغزشی مقاومت بهتری دارند.
- امکان هم محوری دقیق لوله ها به ویژه در فلنج های جوشی گردن دار که نصب دقیق تری دارند.
- مناسب برای سرویس‌های خطرناک یا حساس هستند به دلیل استحکام و آب بندی فوق العاده، در خطوط بخار، مواد شیمیایی و گازهای قابل اشتعال استفاده می شوند.
- پخش یکنواخت تنش به دلیل شکل مخروطی گردن فلنج های Weld Neck، تنش یکنواخت از لوله به فلنج منتقل می شود.
- تحمل فشار و دمای بالا، عمر طولانی و دوام بالا، مقاومت زیاد در برابر خستگی فلز و شکست مکانیکی، خصوصاً در خطوط لوله طولانی از دیگر مزایای این فلنج است.
معایب فلنج های جوشی
- نیاز به مهارت جوشکاری بالا: جوشکاری دقیق برای جلوگیری از نشتی و تنش اضافی ضروری است.
- هزینه نصب بیشتر: نسبت به فلنج‌های رزوه‌ای یا لغزشی، زمان نصب و هزینه نیروی کار بالاتر است.
- عدم امکان جداسازی آسان: برای باز کردن اتصال نیاز به برش فلز برخلاف فلنج های دنده ای وجود دارد.
- وابستگی به تجهیزات تخصصی: برای جوشکاری نیاز به ابزار جوش، بازرسی رادیوگرافی یا تست غیرمخرب وجود دارد.
- حساسیت به کیفیت جوش: هرگونه نقص در جوش می تواند ترک، نشتی یا کاهش مقاومت ایجاد کند.
- احتمال تغییر خواص متالورژیکی اطراف جوش: منطقه HAZ (Heat Affected Zone) ممکن است سختی یا مقاومت کمتری نسبت به بخش های دیگر پیدا کند.
- نیاز به زمان توقف خط: در تعمیرات یا تعویض، فرآیند زمان برتر نسبت به انواع قابل پیچش دارد.
قیمت فلنج جوشی
قیمت فلنج های جوشی به عوامل متعددی وابسته است که مهم ترین آنها شامل کشور سازنده، استاندارد تولید و مشخصات فنی می‌شوند. از جمله مواردی که در تعیین قیمت نهایی تأثیرگذار هستند می توان به نوع فلنج جوشی (نظیر فلنج گلودار Weld Neck، فلنج اسلیپون Slip-On، فلنج ساکت ولد Socket Weld)، سایز اسمی لوله (NPS)، رده فشاری (Class)، اسکجول (Schedule) و جنس متریال اشاره کرد.
متریال مورد استفاده می تواند شامل فولاد کربنی، استنلس استیل (Stainless Steel)، فولاد آلیاژی یا حتی آلیاژهای خاص مقاوم به حرارت و خوردگی باشد که هر کدام بازه قیمتی متفاوتی را ایجاد می کنند. علاوه بر این، نوسانات بازار آهن آلات و نرخ ارز نیز در تغییر قیمت فلنج جوشی بی تأثیر نیست.
با توجه به اینکه بازار فروش فلنج جوشی در فروشگاه های مختلف ممکن است دارای اختلاف قیمت باشد، پیشنهاد می شود پیش از خرید، علاوه بر مقایسه قیمت ها، به اعتبار فروشنده، تضمین کیفیت کالا و استاندارد بودن محصول توجه ویژه‌ای داشته باشید. فروشگاه اینترنتی پیکاتک با ارائه قیمت روز، کیفیت تضمینی و مشاوره تخصصی، یک مرجع مطمئن برای تهیه انواع فلنج جوشی در کلاس ها و سایزهای متنوع به شمار می آید.
خرید انواع فلنج جوشی از فروشگاه پیکاتک
فروشگاه اینترنتی پیکاتک به عنوان یکی از معتبرترین و تخصصی ترین مراکز تأمین تجهیزات صنعتی در کشور، سال‌هاست که در زمینه فروش انواع تجهیزات ابزار دقیق، شیرآلات صنعتی، لوله و اتصالات، آهن آلات صنعتی و تجهیزات تست و اندازه‌گیری فعالیت دارد.
این مجموعه با تکیه بر تجربه و همکاری با برندهای معتبر داخلی و خارجی، مجموعه‌ای گسترده از انواع فلنج شامل فلنج کور (Blind Flange)، فلنج دندهای (Threaded Flange)، فلنج جوشی (Welded Flange)، فلنج کور عینکی (Spectacle Blind)، فلنج اسلیپ‌آن (Slip-On) و دیگر مدل‌ها را با کیفیت تضمین‌شده و قیمت رقابتی عرضه میکند.
در بخش فلنج های جوشی، پیکاتک مجموعه‌ای کامل از انواع مدل ها نظیر فلنج گلودار جوشی (Weld Neck)، فلنج ساکت ولد (Socket Weld) و فلنج اسلیپون جوشی را در رده های فشاری مختلف کلاس 150، 300، 600 و بالاتر و در انواع سایزها ارائه می دهد. تمامی محصولات موجود دارای استانداردهای معتبر بین المللی (مانند ASME ،ANSI و ISO) بوده و آماده ارسال سریع به سراسر ایران هستند.
برای خرید انواع فلنج جوشی، کافی است در همین صفحه مشخصات فنی و جدول ابعاد محصول را بررسی کرده و متناسب با نیاز فنی، فشار کاری و بودجه پروژه، بهترین گزینه را انتخاب کنید. همچنین مشتریان محترم می توانند جهت استعلام قیمت روز فلنج جوشی، دریافت مشاوره تخصصی یا بازدید حضوری از انبار، با کارشناسان فروش پیکاتک تماس گرفته و از یک تجربه خرید سریع، مطمئن و حرفه‌ای بهره مند شوند.
