شیر کشویی (دروازه ای)
شیر کشویی چیست؟
شیر کشویی یا شیر دروازه ای (به انگلیسی Gate Valve) یکی از پرکاربردترین انواع شیرآلات صنعتی است که وظیفه اصلی آن قطع و وصل جریان سیال در خطوط لوله است.
علت نام گذاری شیرهای دروازهای به این دلیل است که دیسک داخلی این شیر نقش یک مانع را ایفا می کند؛ به طوری که همانند یک دروازه، مسیر عبور سیال را باز یا بسته می کند و این امکان را فراهم می سازد تا جریان سیال به صورت کامل قطع یا وصل شود.
از مهمترین مزایای شیرهای کشویی نسبت به سایر انواع شیرآلات صنعتی، میتوان به قیمت مناسب و مقرون به صرفه بودن آن ها اشاره کرد. این ویژگی باعث شده تا استفاده از گیت ولو در صنایع مختلف از جمله آب و فاضلاب، نفت، گاز و پتروشیمی با استقبال فراوانی روبه رو شود.
شیر کشویی بیشتر برای قطع و وصل جریان استفاده میشود، اما برای جلوگیری از برگشت سیال در مسیر، استفاده از چک ولو در بسیاری از خطوط صنعتی ضروری است.
.jpg)
مشخصات شیر دروازه ای
گیت ولوها از نظر اتصال به خط لوله، در انواع فلنجی، دندهای و جوشی تولید و عرضه می شوند. انتخاب نوع اتصال بستگی به سایز، فشار کاری و کاربرد خط لوله دارد. این شیرها با دیسک هایی از جنس چدن، برنج، برنز، فولاد کربنی یا آلیاژهای استیل ساخته می شوند تا با توجه به نوع سیال (مانند آب، بخار، نفت، گاز یا سیالات خورنده) و نیازهای صنعتی، بهترین عملکرد و طول عمر را داشته باشند.
گیت ولوها در کلاس های مختلف فشاری (مثلاً کلاس 150 تا 1500یا بالاتر) و در انواع مختلف آلیاژهای فولادی و استنلس استیل، به دو روش ریخته گری (Casting) یا فورج (Forged) تولید می شوند. این تنوع در جنس و روش ساخت، باعث شده شیر دروازهای برای شرایط متفاوت از نظر فشار، دما، خوردگی و سایز خطوط، کاملاً قابل سفارشی سازی و انتخاب باشد.
عملکرد این شیرها می تواند به صورت دستی (با فلکه ساده)، گیربکسی (جهت کاهش نیروی لازم برای باز و بسته کردن)، یا از طریق عملگرهای اتوماسیون مانند پنوماتیکی (پیستونی و دیافراگمی) و الکتریکی انجام گیرد. این انعطاف، امکان اتوماسیون و کنترل از راه دور خطوط حیاتی را نیز فراهم می کند.
از مدل های خاص شیر دروازه ای میتوان به شیر گیوتینی یا چاقویی (Knife Gate Valve) مناسب برای سیالات دارای ذرات معلق یا ویسکوزیته بالا و شیر دروازهای خط انتقال (Conduit Gate Valve) مناسب برای خطوط انتقال اصلی با نیاز به آببندی کامل و افت فشار بسیار پایین اشاره کرد.
.webp)
خرید شیر کشویی
خرید شیر کشویی برای خطوطی که نیاز به قطع و وصل کامل جریان دارند، یکی از انتخاب های کاربردی در صنایع مختلف محسوب می شود. شیر کشویی یا گیت ولو در مسیر سیالاتی مانند آب، بخار، نفت، گاز و مواد صنعتی نصب می شود و به دلیل افت فشار کم در حالت باز، عملکرد مناسبی در خطوط انتقال دارد.
در سامانه تخصصی پیکاتک، امکان بررسی و خرید شیر کشویی در مدل ها و جنس های مختلف فراهم شده است. کاربران می توانند انواع شیر کشویی را متناسب با شرایط کاری خط انتخاب کنند. انتخاب صحیح این شیر به عواملی مانند فشار کاری، دمای سیال، نوع سیال، سایز اتصال، جنس بدنه و استاندارد ساخت بستگی دارد.
پیکاتک به عنوان یک سامانه تخصصی خرید و فروش آنلاین محصولات صنعتی، فرآیند انتخاب و تأمین شیر کشویی را ساده تر می کند. در این پلتفرم، خریداران می توانند مشخصات فنی محصولات را بررسی کرده، مدل های مختلف را مقایسه کنند و با تأمین کنندگان تجهیزات صنعتی ارتباط بگیرند. این موضوع باعث می شود خرید شیر کشویی با دقت بیشتر و متناسب با نیاز پروژه انجام شود.
شما عزیزان می توانید برای دریافت مشاوره و راهنمایی رایگان با ما تماس بگیرید.
برند های مطرح تولیدکننده شیر دروازه ای
- شیر دروازه ای بانی فورج BONNEY FORGE
- شیر دروازه ای سیم CIM
- شیر دروازه ای کیتز KITZ
- شیر دروازه ای میراب
- شیر دروازه ای وگ ایران
- شیر دروازه ای کیز ایران
- شیر دروازه ای فاراب
- شیر دروازه ای TOYO VALVE
- شیر دروازه ای Orion Valves
- شیر دروازه ای SICO Valves
- شیر دروازه ای Shipham
- شیر دروازه ای PK valve
اجزای شیر کشویی
شیرهای دروازهای (کشویی) متشکل از اجزای متعددی هستند که هرکدام نقش ویژه ای در عملکرد صحیح این شیر دارند. در ادامه، به معرفی و بررسی وظایف هر یک از این اجزا می پردازیم:
- بدنه (Body):
بدنه، اصلیترین بخش شیر دروازهای است که سایر اجزا را در خود جای داده و نقش محافظت و اتصال به خطوط لوله را دارد. جنس بدنه معمولاً با توجه به نوع سیال و شرایط کاری انتخاب می شود (چدن، فولاد، استنلساستیل و…). طراحی بدنه باید استحکام لازم را در برابر فشار و دمای سیال داشته باشد.
- فلکه شیر (Handwheel):
فلکه یا دسته گردان، محل اعمال نیروی کاربر برای باز و بسته کردن شیر است. با چرخش فلکه، استم حرکت داده می شود و دیسک موقعیت خود را تغییر می دهد. در سایزهای بزرگ، فلکه ممکن است به گیربکس متصل شود تا باز و بسته کردن را آسان تر کند.
- دیسک یا گیت (Disk/Gate):
دیسک قطعهای متحرک است که با حرکت عمودی خود، مسیر عبور سیال را باز یا بسته می کند. این قطعه به عنوان مانعی در شیر عمل کرده و هنگام باز بودن شیر، به طور کامل از مسیر سیال خارج می شود تا کم ترین افت فشار را ایجاد کند. دیسک می تواند از فلزات مقاوم در برابر سایش و خوردگی ساخته شود.
.webp)
- سیت یا نشیمنگاه (Seat):
سیت، سطحی ثابت در داخل شیر است که دیسک هنگام بسته شدن روی آن می نشیند و آب بندی کامل را برقرار می کند. جنس سیت معمولاً از آلیاژهای مقاوم به خوردگی است و بسته به طراحی، ممکن است قابل تعویض یا ثابت باشد. عملکرد خوب نشیمنگاه برای جلوگیری از نشتی اهمیت بالایی دارد.
- کلاهک (Bonnet):
کلاهک بخشی است که بالای بدنه نصب می شود و معمولاً استم از داخل آن عبور می کند. این قسمت برای آب بندی بخش فوقانی شیر، نگهداری و دسترسی به اجزای داخلی مورد نیاز است. Bonnet ممکن است با پیچ یا فلنج قابل باز کردن باشد تا سرویس یا تعمیر شیر آسان تر شود.
- استم (Stem):
استم، میلهی رابط بین فلکه و دیسک است که نیروی چرخش فلکه را به حرکت خطی دیسک تبدیل می کند و باعث بالا یا پایین رفتن دیسک می شود. استم در دو نوع اصلی عرضه میشود:
- استم بالارونده (Rising Stem): در هنگام باز یا بسته شدن شیر، به وضوح حرکت استم مشاهده می شود و موقعیت دیسک قابل تشخیص است.
- استم غیربالارونده (Non-Rising Stem): استم در ظاهر شیر ثابت است و فقط داخل آن می چرخد؛ مناسب برای محیط هایی با محدودیت فضای عمودی می باشد.
.webp)
انواع شیر کشویی
- شیر کشویی زبانه فلزی
این نوع شیر کشویی دارای زبانه فلزی است و برای خطوطی با فشار و دمای بالا کاربرد دارد. شیر کشویی زبانه فلزی معمولاً در صنایع نفت، گاز، پتروشیمی، بخار و سیالات صنعتی استفاده می شود. - شیر کشویی زبانه لاستیکی
در این مدل، زبانه با روکش لاستیکی پوشانده شده و آب بندی بهتری ایجاد می کند. شیر کشویی زبانه لاستیکی بیشتر در شبکه های آبرسانی، فاضلاب، تأسیسات ساختمانی و سیستم های آتش نشانی به کار می رود. - شیر کشویی فلنجی
شیر کشویی فلنجی با استفاده از اتصال فلنج به خط لوله نصب می شود و برای سایزهای متوسط و بزرگ گزینه مناسبی است. این مدل در پروژه های صنعتی، تأسیساتی، نیروگاهی و خطوط انتقال کاربرد زیادی دارد. - شیر کشویی دندهای
شیر کشویی دندهای معمولاً در سایزهای کوچک تر استفاده می شود و نصب ساده تری نسبت به مدل فلنجی دارد. این نوع شیر بیشتر برای خطوط کم فشار، تأسیسات ساختمانی و سیستم های آب و گاز سبک مناسب است. - شیر کشویی ساقه بالارونده
در شیر کشویی ساقه بالارونده، هنگام باز شدن شیر، ساقه به سمت بالا حرکت می کند. مزیت این مدل این است که وضعیت باز یا بسته بودن شیر به راحتی قابل تشخیص است. - شیر کشویی ساقه غیر بالارونده
در این مدل، ساقه هنگام باز و بسته شدن در جای خود ثابت می ماند و فقط دیسک داخلی حرکت می کند. شیر کشویی ساقه غیر بالارونده برای فضاهای محدود که امکان حرکت عمودی ساقه وجود ندارد، انتخاب مناسبی است. - شیر کشویی چدنی
شیر کشویی چدنی بیشتر برای خطوط آب، فاضلاب، آبرسانی شهری و تأسیسات عمومی استفاده می شود. این مدل قیمت اقتصادی تری دارد و برای فشارهای متوسط کاربرد مناسبی ارائه می دهد. - شیر کشویی فولادی
شیر کشویی فولادی مقاومت بالایی در برابر فشار، دما و شرایط سخت کاری دارد. این نوع شیر بیشتر در صنایع نفت و گاز، بخار، نیروگاه ها و خطوط صنعتی سنگین استفاده می شود. - شیر کشویی استیل
شیر کشویی استیل برای سیالات خورنده، محیط های بهداشتی و خطوطی که نیاز به مقاومت بالا در برابر زنگ زدگی دارند مناسب است. این مدل در صنایع غذایی، دارویی، شیمیایی و پتروشیمی کاربرد زیادی دارد. - شیر کشویی برنجی
شیر کشویی برنجی بیشتر در سایزهای کوچک و برای مصارف ساختمانی، تأسیسات آب، گاز و سیستمهای سبک استفاده می شود. این مدل نصب آسانی دارد و برای فشارهای پایین تا متوسط مناسب است.
عملکرد شیر کشویی
شیر دروازهای یا گیت ولو، یکی از پرکاربردترین شیرآلات قطع و وصل جریان در صنعت است که مکانیسم عملکرد ساده و موثری دارد. بخش کلیدی این شیر، دیسک (مجرابند) است که با حرکت عمودی خود، وظیفه باز یا بستهکردن مسیر عبور سیال را بر عهده دارد.
زمانی که کاربر فلکه شیر را در جهت باز شدن می چرخاند، این حرکت به استم (Stem) منتقل می شود. استم، به عنوان میله رابط، دیسک را به سمت بالا حرکت می دهد. با بالا رفتن کامل دیسک از مسیر جریان، سیال می تواند بدون هیچ مانعی و به صورت مستقیم عبور کند. طراحی داخلی شیر به گونهای است که در حالت باز، هیچ مانعی بر سر راه سیال وجود ندارد. همین موضوع باعث حداقل افت فشار و افزایش راندمان خطوط لوله می شود.
برای قطع جریان، فلکه در جهت مخالف چرخانده می شود. استم، دیسک را به آرامی پایین می آورد تا زمانی که به طور کامل روی نشیمنگاه (Seat) قرار گیرد و مسیر بسته شود. آب بندی دقیق بین دیسک و نشیمنگاه، تضمین می کند که هیچ نشتی از شیر وجود نداشته باشد و جریان به صورت کامل متوقف گردد.
.webp)
در حالت باز، تماس مستقیم سیال با سطوح آب بندی بسیار کم است و همین امر باعث افزایش طول عمر دیسک و سیت و کاهش هزینه های نگهداری می شود. به دلیل ساختار حرکتی و طراحی، گیت ولو برای تنظیم یا کنترل دبی سیال مناسب نیست و طراحی آن صرفاً برای کاربردهای On/Off توصیه می شود.
همانطور که مسیر حرکت دیسک به صورت عمودی و کاملاً متناسب با جهت جریان است؛ هنگام باز و بسته شدن شیر، شوک یا ضربه قوچی بسیار کمی در سیستم ایجاد می شود.
کاربرد شیر کشویی
شیرهای دروازهای عمدتاً برای اهداف قطع و وصل یا ایزولاسیون در خطوط لوله استفاده می شوند و معمولاً در کاربردهای مختلفی مانند تأمین و توزیع آب، تصفیه فاضلاب، فرآیندهای صنعتی و حتی در محیط های دشوار مانند نفت و گاز یا تولید برق یافت می شوند.
شیرهای دروازهای به دلیل طراحی ساده، دوام بالا و قابلیت اطمینان در قطع و وصل کامل جریان، در طیف وسیعی از صنایع و فرآیندها مورد استفاده قرار می گیرند. مهم ترین کاربردهای گیت ولو عبارتاند از:
- کنترل باز و بسته کردن خطوط انتقال آب شهری و روستایی
- به کارگیری در پروژه های تصفیهخانه، سدها و مخازن ذخیره آب
- استفاده در خطوط انتقال نفت خام، گاز طبیعی و فرآوردههای نفتی
- نصب در ایستگاه های تقلیل فشار و پالایشگاه ها
- اطمینان از قطع و وصل کامل جریان برای کارهای تعمیر و نگهداری
- کنترل جریان آب، بخار یا سیالات خنک کننده در سیکل های نیروگاهی
- مناسب جهت کاربردهای فشار بالا و دمای بالا به دلیل مقاومت ساختاری مناسب
- بهکارگیری در خطوط مواد شیمیایی غیرخورنده و خورنده
- باز و بسته کردن جریان سیالات حساس و سمی
- مناسب برای خطوط انتقال دوغاب، مواد جامد معلق و سیالات دارای ذرات
- کاربرد در صنایع غذایی و دارویی برای خطوط آب و سیالات غیرخورنده
- استفاده در خطوط انتقال هوای فشرده یا بخار
 (1)-Copy-1.webp)
مزایا و معایب شیر دروازه ای
| مزایای شیر دروازه ای | معایب شیر دروازه ای |
| قطع و وصل کامل جریان (ON/OFF) | نامناسب برای کنترل و تنظیم دبی سیال |
| افت فشار بسیار کم | امکان گیر کردن ذرات بین دیسک و سیت |
| تعمیر و نگهداری آسان | نیاز به فضای بیشتر برای نصب (بهدلیل ارتفاع استم در مدل بالارونده) |
| حرکت خطی (Linear) | امکان آسیب به دیسک و نشیمن در هنگام نیمهباز بودن |
| قیمت مقرون به صرفه نسبت به شیر توپی با همان سایز | نیاز به نیروی بیشتر جهت باز و بسته کردن در سایز بزرگ |
| جهت جریان دوگانه | سرعت پایین باز و بسته شدن |
| قابلیت تحمل فشار و دمای بالا | حالت نیمه باز دارای لرزش و صدا |
| مناسب برای سیالات مختلف | |
| ساختار ساده و با دوام |
مکانیزم شیر کشویی
مکانیزم شیر کشویی بر اساس حرکت عمودی یک زبانه یا دیسک در مسیر جریان سیال عمل می کند. زمانی که شیر باز می شود، زبانه به سمت بالا حرکت کرده و مسیر عبور سیال کاملاً آزاد می شود. در حالت بسته، زبانه به سمت پایین آمده و روی نشیمنگاه قرار می گیرد تا جریان سیال به طور کامل قطع شود.
در شیر کشویی، باز و بسته شدن معمولاً با چرخاندن هندویل یا عملگر انجام می شود. با چرخش هندویل، ساقه شیر حرکت کرده و زبانه را بالا یا پایین می برد. این حرکت باعث می شود شیر کشویی برای قطع و وصل کامل جریان عملکرد مناسبی داشته باشد، اما برای کنترل یا تنظیم دقیق دبی گزینه ایده آلی نباشد.
یکی از ویژگی های مهم مکانیزم شیر کشویی این است که در حالت کاملاً باز، افت فشار کمی در خط ایجاد می کند؛ زیرا مسیر عبور سیال تقریباً مستقیم و بدون مانع است. به همین دلیل از شیر کشویی در خطوط انتقال آب، بخار، نفت، گاز و سیالات صنعتی استفاده زیادی می شود.
در حالت نیمه باز، زبانه شیر در مسیر جریان قرار می گیرد و ممکن است به دلیل فشار سیال، دچار لرزش، خوردگی یا آسیب شود. به همین دلیل توصیه می شود شیر کشویی بیشتر در دو حالت کاملاً باز یا کاملاً بسته مورد استفاده قرار گیرد.

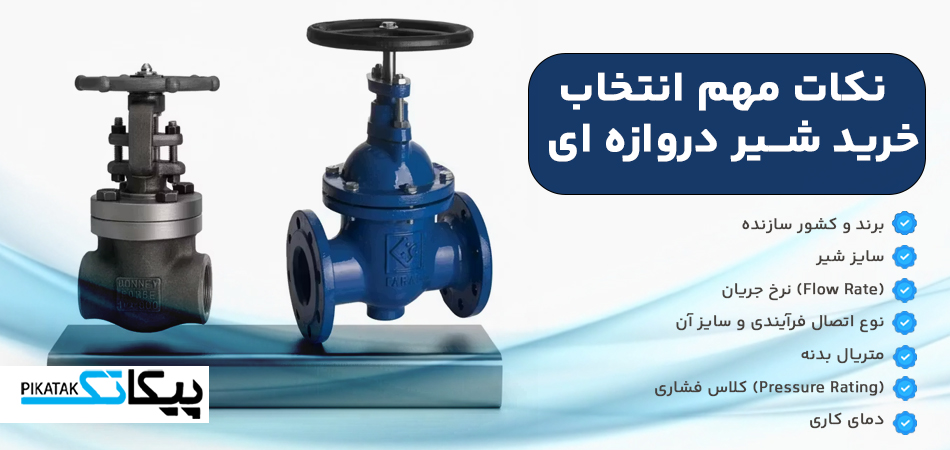

نکات مهم خرید شیر دروازه ای
انتخاب صحیح شیر دروازهای یکی از عوامل کلیدی برای تضمین عملکرد بهینه و طول عمر تجهیزات صنعتی است. هنگام خرید گیت ولو برای کاربردهای مختلف (آب، نفت، گاز، بخار و…)، توجه به نکات زیر بسیار ضروری است:
- برند و کشور سازنده: انتخاب برند معتبر و کشور سازنده شناخته شده، تضمین کیفیت، دوام بالا و دسترسی آسان به خدمات پس از فروش را به همراه دارد. برندهای مطرح ایرانی و خارجی هرکدام ویژگی ها و استانداردهای خاص خود را دارند. توصیه میشود از برندهایی با گواهینامههای معتبر و تجربه طولانی در زمینه تولید شیرآلات صنعتی استفاده کنید.
- سایز شیر: سایز شیر دروازهای باید براساس قطر داخلی لوله و میزان دبی مورد نیاز انتخاب شود. انتخاب سایز اشتباه می تواند باعث ایجاد افت فشار، مشکلات آببندی یا حتی صدمات به تجهیزات شود.
- نرخ جریان (Flow Rate): برای عملکرد مطلوب، لازم است نرخ جریان سیال از طریق شیر با ظرفیت عبوری (Cv) شیر متناسب باشد تا از بروز افت فشار ناخواسته جلوگیری گردد و بهره وری خطوط حفظ شود.
- نوع اتصال فرآیندی و سایز آن: نوع اتصال گیت ولو (فلنجی، رزوهای، جوشی) باید با شرایط طراحی و نیازهای عملیاتی مطابقت کامل داشته باشد.
- متریال بدنه: جنس بدنه شیر دروازه ای براساس نوع سیال، فشار و دمای کاری باید انتخاب شود. برنجی / چدن داکتیل مناسب آب و سیالات غیرخورنده، پروژههای ساختمانی و آبرسانی یا فولاد ریخته گری (WCB) / فولاد فورج (A105) ایدهآل برای سرویسهای نفت، گاز و بخار با فشار و دمای بالا یا استیل 316 (CF8M) مناسب برای سیالات خورنده و پروژههای بهداشتی و شیمیایی
- کلاس فشاری (Pressure Rating): شیرهای دروازهای در کلاس های فشاری مختلف (PN16، 150PN، 300PN و…) تولید می شوند. انتخاب کلاس فشار باید متناسب با فشار کاری خطوط و استانداردهای پروژه انجام شود تا ایمنی و دوام شیر تضمین گردد.
- دمای کاری: حداکثر و حداقل دمای سیال باید با تحمل دمایی متریال بدنه و آب بندی شیر مطابقت داشته باشد. در سرویس های بخار، مواد شیمیایی داغ یا سیالات با افزایش/کاهش دمای سریع، توجه ویژهای لازم است.
- قیمت: قیمت شیر دروازهای (کشویی) تابع کیفیت ساخت، سایز، برند، متریال مصرفی و کلاس فشاری است. اگرچه خرید ارزان ترین محصول ممکن است در کوتاه مدت اقتصادی به نظر برسد، اما سرمایه گذاری روی برندهای معتبر و کیفیت بالاتر، هزینه های تعمیرات و خسارت های احتمالی در آینده را به طور قابل توجهی کاهش می دهد.
