در بسیاری از صنایع، کنترل سطح مایعات در مخازن اهمیت بسیار زیادی دارد. از مخازن ذخیره آب گرفته تا تانک های مواد شیمیایی، سوخت، فاضلاب و سیالات صنعتی، اطلاع از میزان مایع موجود در مخزن باعث جلوگیری از سرریز، خشک کار کردن پمپ ها و اختلال در فرآیندها می شود.
در چنین شرایطی تجهیزی به نام سطح سنج مخزن آب (Level Sensor یا Level Transmitter) به کمک ما میآید. این تجهیزات با اندازه گیری ارتفاع یا حجم مایع در مخزن، اطلاعات دقیقی را برای اپراتورها یا سیستمهای کنترلی ارسال میکنند. در این مقاله به طور کامل بررسی می کنیم که سطح سنج مخزن آب چیست، چگونه کار می کند و با ۷ نوع پرکاربرد سطح سنج مایعات آشنا می شویم.
فروشگاه اینترنتی پیکاتک، عرضهکننده انواع سطح سنج و ترانسمیتر سطح از برندهای معتبر خارجی با بهترین کیفیت و گارانتی می باشد. برای دریافت مشاوره تخصصی و استعلام قیمت روز سطح سنج، همین حالا با کارشناسان فروش پیکاتک تماس بگیرید.

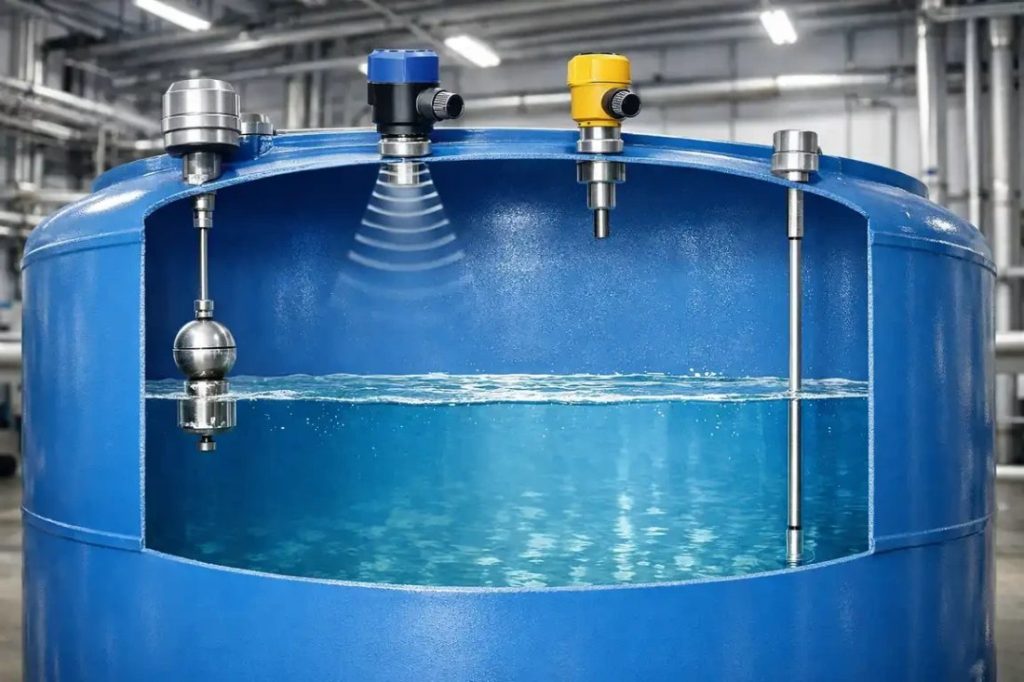

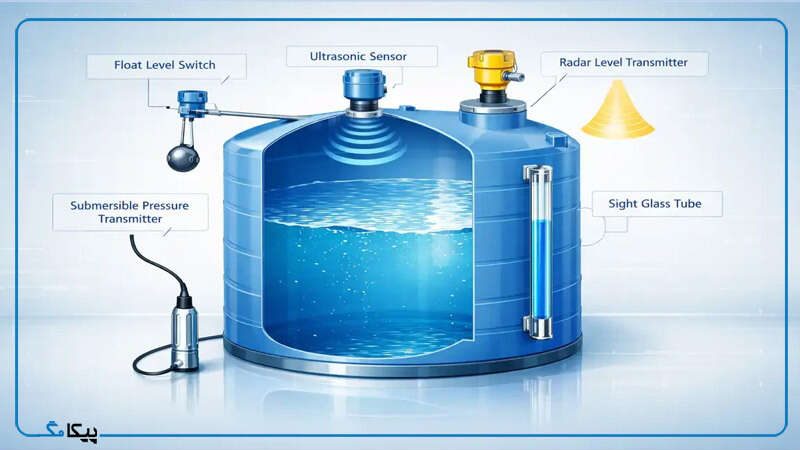

سطح سنج مخزن آب چیست؟
سطح سنج مخزن آب یکی از تجهیزات مهم ابزار دقیق است که برای اندازهگیری و کنترل سطح مایعات در مخازن، تانک ها، چاه ها و خطوط فرآیندی استفاده می شود. این دستگاه با تشخیص میزان پر یا خالی بودن مخزن، به مدیریت بهتر مصرف آب و جلوگیری از سرریز یا خشک کار کردن پمپ ها کمک میکند. سطح سنج ها در سیستمهای مختلف صنعتی و تأسیساتی مانند مخازن ذخیره آب، سیستمهای آبیاری، ایستگاه های پمپاژ و واحدهای تصفیه آب کاربرد گستردهای دارند و نقش مهمی در اتوماسیون و کنترل فرآیندها ایفا می کنند.
به طور کلی سطح سنج های مخزن آب در دو دسته اصلی سطح سنج پیوسته (Continuous Level Measurement) و سطح سنج نقطهای (Point Level Switch) قرار می گیرند. در مدل پیوسته، ارتفاع یا حجم مایع داخل مخزن به صورت دقیق و لحظهای اندازهگیری میشود؛ برای مثال مشخص می شود که مخزن ۷۰ درصد پر است.
در مقابل، سطح سنج نقطهای تنها رسیدن مایع به یک سطح مشخص را تشخیص میدهد، مانند زمانی که مخزن به حد پر شدن یا حداقل سطح می رسد. این تجهیزات در صنایع مختلفی از جمله نفت و گاز، صنایع غذایی، صنایع شیمیایی، تصفیه خانههای آب و فاضلاب و همچنین مخازن ذخیره آب مورد استفاده قرار می گیرند.
چرا استفاده از سطح سنج مخزن اهمیت دارد؟
کنترل سطح مایعات فقط برای اطلاع از مقدار سیال نیست، بلکه نقش مهمی در ایمنی و بهرهوری سیستم دارد. مهمترین مزایای استفاده از سطح سنج عبارتند از:
- جلوگیری از سرریز مخازن
- جلوگیری از خشک کار کردن پمپ
- مدیریت بهتر ذخیره مایعات
- کنترل خودکار فرآیندها
- افزایش ایمنی سیستم
- کاهش هزینه های عملیاتی

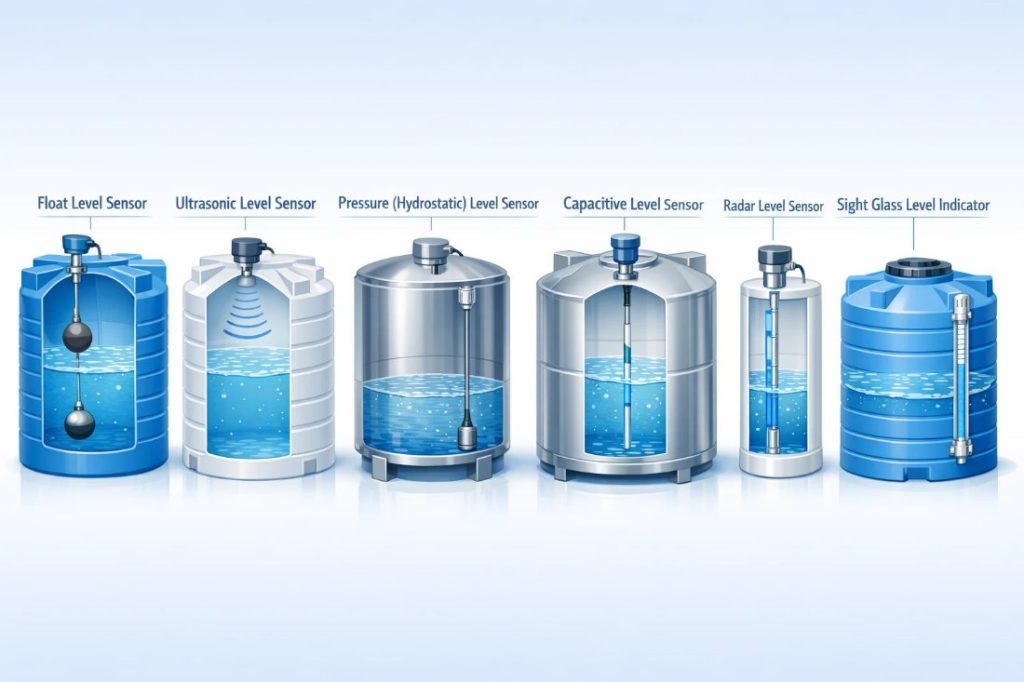

انواع سطح سنج مایعات
سطح سنج ها یا ترانسمیترهای سطح در انواع مختلفی بر اساس عملکرد تولید می شوند که در ادامه به معرفی ۷ مدل پرکاربرد آنها می پردازیم:
🔹سطح سنج شناوری (Float Level Sensor)
سطح سنج شناوری یکی از سادهترین و رایجترین روشهای اندازهگیری سطح مایعات در مخازن است. در این روش یک شناور روی سطح مایع قرار میگیرد و با تغییر ارتفاع مایع بالا یا پایین میرود. حرکت شناور به صورت مکانیکی یا از طریق سوئیچ مغناطیسی به سیستم کنترل منتقل شده و سطح مایع یا وضعیت پر و خالی بودن مخزن مشخص میشود. این نوع سطح سنج به دلیل ساختار ساده و عملکرد قابل اعتماد، در بسیاری از مخازن آب و سیستمهای ساده کنترل سطح مورد استفاده قرار میگیرد.
مزایا:
- ساختار ساده و قابل اعتماد
- قیمت اقتصادی
- نصب و نگهداری آسان
🔹سطح سنج التراسونیک (Ultrasonic Level Sensor)
سطح سنج التراسونیک با استفاده از امواج صوتی با فرکانس بالا سطح مایعات را اندازهگیری میکند. در این روش سنسور امواج اولتراسونیک را به سمت سطح مایع ارسال کرده و پس از برخورد موج با سطح، سیگنال بازتابی دریافت میشود. با محاسبه زمان رفت و برگشت موج، فاصله سنسور تا سطح مایع مشخص شده و میزان سطح مایع در مخزن تعیین میشود. این نوع سنسور به دلیل عدم تماس با مایع، برای بسیاری از کاربردهای صنعتی گزینهای مناسب محسوب میشود.
مزایا:
- اندازهگیری بدون تماس با مایع
- دقت مناسب در اندازهگیری
- نصب آسان
- مناسب برای مخازن بزرگ
🔹سطح سنج راداری (Radar Level Sensor)
سطح سنج راداری یکی از پیشرفتهترین تجهیزات اندازهگیری سطح مایعات است که با استفاده از امواج مایکروویو یا راداری کار میکند. در این روش امواج راداری از سنسور به سمت سطح مایع ارسال شده و پس از برخورد با سطح مایع بازتاب پیدا میکنند. با اندازهگیری زمان بازگشت موج، فاصله تا سطح مایع محاسبه شده و مقدار دقیق سطح مشخص میشود. این تکنولوژی دقت بسیار بالایی دارد و در شرایط سخت صنعتی مانند دما و فشار بالا عملکرد پایداری ارائه میدهد.
مزایا:
- دقت بسیار بالا
- عملکرد پایدار در شرایط سخت
- مناسب برای مواد خورنده
- مناسب برای مخازن صنعتی
🔹سطح سنج هیدرواستاتیک (Hydrostatic Level Sensor)
سطح سنج هیدرواستاتیک سطح مایع را بر اساس فشار ناشی از ستون مایع اندازهگیری می کند. هرچه ارتفاع مایع در مخزن بیشتر باشد، فشار بیشتری به سنسور وارد میشود. این سنسور فشار را اندازهگیری کرده و آن را به مقدار سطح مایع تبدیل می کند. این روش یکی از دقیقترین و مقرونبهصرفهترین روشها برای اندازهگیری سطح در مخازن عمیق یا چاهها محسوب می شود.
مزایا:
- دقت بالا در اندازهگیری
- مناسب برای مخازن عمیق
- هزینه مناسب
🔹سطح سنج خازنی (Capacitive Level Sensor)
سطح سنج خازنی بر اساس تغییر ظرفیت خازنی بین الکترودها کار میکند. زمانی که سطح مایع تغییر میکند، ثابت دیالکتریک محیط نیز تغییر کرده و باعث تغییر ظرفیت خازنی بین الکترودها میشود. سنسور این تغییر را تشخیص داده و آن را به سیگنال قابل اندازهگیری تبدیل میکند. این نوع سنسور میتواند برای اندازهگیری سطح مایعات و حتی مواد جامد مورد استفاده قرار گیرد.
مزایا:
- دقت مناسب
- قابلیت استفاده برای مایعات و جامدات
- امکان نصب در مخازن کوچک
🔹سطح سنج هدایت الکتریکی (Conductive Level Sensor)
سطح سنج هدایت الکتریکی برای تشخیص سطح مایعات رسانا مانند آب استفاده میشود. در این روش چند الکترود در داخل مخزن نصب میشود و زمانی که مایع به الکترودها برسد، مدار الکتریکی کامل شده و سنسور وجود مایع را تشخیص میدهد. این نوع سنسور بیشتر به عنوان لول سوئیچ برای کنترل سطح و جلوگیری از سرریز یا خشک کار کردن پمپها کاربرد دارد.
مزایا:
- قیمت پایین
- ساختار ساده
- مناسب برای کنترل سطح
🔹سطح سنج لیزری (Laser Level Sensor)
سطح سنج لیزری یکی از تکنولوژیهای مدرن برای اندازهگیری سطح مایعات و مواد جامد است. در این روش یک پرتو لیزر به سمت سطح ماده تابیده شده و پس از برخورد با سطح، بازتاب آن توسط سنسور دریافت میشود. با اندازهگیری زمان بازگشت نور، فاصله تا سطح ماده محاسبه شده و سطح آن با دقت بالا تعیین میشود. این نوع سنسور برای فواصل زیاد و محیطهای خاص صنعتی بسیار کاربردی است.
مزایا:
- دقت بسیار بالا
- اندازهگیری بدون تماس
- مناسب برای فواصل طولانی
جدول مقایسهای انواع سطح سنج مخازن آب
| نوع سطح سنج | روش اندازهگیری | میزان دقت | تماس با مایع | مزایا | کاربردهای رایج |
|---|---|---|---|---|---|
| سطح سنج شناوری (Float) | حرکت شناور روی سطح مایع | متوسط | دارد | ساده، ارزان، نصب آسان | مخازن آب، کولینگ تاور، سیستمهای پمپاژ |
| سطح سنج اولتراسونیک | ارسال و دریافت امواج صوتی | خوب | ندارد | اندازهگیری بدون تماس، نصب آسان | مخازن آب، تصفیهخانهها، صنایع غذایی |
| سطح سنج راداری | امواج مایکروویو / رادار | بسیار بالا | ندارد | دقت بالا، مناسب شرایط سخت | نفت و گاز، پتروشیمی، مخازن صنعتی |
| سطح سنج هیدرواستاتیک | اندازهگیری فشار ستون مایع | بالا | دارد | مناسب مخازن عمیق، قیمت مناسب | چاه آب، تصفیهخانه، مخازن عمیق |
| سطح سنج خازنی | تغییر ظرفیت خازنی | بالا | معمولاً دارد | مناسب مایعات و جامدات | صنایع غذایی، دارویی، مواد شیمیایی |
| سطح سنج هدایت الکتریکی | تشخیص رسانایی مایع | متوسط | دارد | ارزان، مناسب کنترل سطح | مخازن آب، دیگ بخار |
| سطح سنج لیزری | بازتاب پرتو لیزر | بسیار بالا | ندارد | دقت زیاد، مناسب فاصله بالا | مخازن بزرگ، صنایع پیشرفته |
نکات مهم در انتخاب سطح سنج مخزن آب
انتخاب سطح سنج مناسب برای مخزن آب به عوامل مختلفی مانند نوع مخزن، شرایط محیطی، دقت مورد نیاز و نوع کاربرد بستگی دارد. استفاده از یک سطح سنج مناسب باعث میشود اندازهگیری سطح آب با دقت بیشتری انجام شود و از مشکلاتی مانند سرریز شدن مخزن یا خشک کار کردن پمپ جلوگیری شود. به همین دلیل قبل از خرید سطح سنج باید مشخصات فنی و شرایط کاری سیستم بهدقت بررسی شود. مهمترین نکات در انتخاب سطح سنج مخزن آب عبارتند از:
- نوع اندازهگیری سطح: مشخص کنید که به اندازهگیری پیوسته سطح مایع نیاز دارید یا فقط تشخیص رسیدن سطح به یک نقطه مشخص (لول سوئیچ) کافی است.
- ارتفاع و ابعاد مخزن: عمق و قطر مخزن در انتخاب نوع سنسور بسیار مهم است و برخی سنسورها برای مخازن عمیق مناسبتر هستند.
- شرایط محیطی: عواملی مانند دما، رطوبت، گرد و غبار یا وجود بخار میتواند روی عملکرد برخی سطح سنجها تأثیر بگذارد.
- تماس یا عدم تماس با مایع: در برخی کاربردها بهتر است از سنسورهای بدون تماس مانند اولتراسونیک یا راداری استفاده شود.
- دقت اندازهگیری: برای کاربردهای صنعتی یا فرآیندی معمولاً سنسورهای دقیقتری مانند راداری یا هیدرواستاتیک استفاده میشود.
- نوع سیگنال خروجی: باید بررسی شود که خروجی سنسور با سیستم کنترل یا PLC مورد استفاده سازگار باشد.
- هزینه و نگهداری: علاوه بر قیمت اولیه، هزینه نصب، تعمیر و نگهداری نیز باید در نظر گرفته شود.
قیمت سطح سنج مخزن آب به چه عواملی بستگی دارد؟
قیمت سطح سنج مخزن آب به عوامل مختلفی مانند نوع تکنولوژی اندازهگیری، دقت سنسور، شرایط کاری مخزن و برند سازنده بستگی دارد. سطح سنجها با توجه به کاربردهای متفاوت در صنایع مختلف طراحی میشوند و هرچه تکنولوژی سنسور پیشرفتهتر باشد یا دقت اندازهگیری بالاتری ارائه دهد، قیمت آن نیز افزایش پیدا میکند.
به همین دلیل پیش از خرید سطح سنج باید نیازهای سیستم، نوع مایع، ارتفاع مخزن و شرایط محیطی بهدقت بررسی شود تا مناسبترین گزینه انتخاب شود. مهمترین عوامل تأثیرگذار بر قیمت سطح سنج عبارتند از:
- نوع تکنولوژی سنسور: سطح سنجهای شناوری و هدایت الکتریکی معمولاً قیمت پایینتری دارند، در حالی که سنسورهای راداری و لیزری به دلیل تکنولوژی پیشرفته قیمت بالاتری دارند.
- دقت اندازهگیری: هرچه دقت سنسور بیشتر باشد، قیمت آن نیز افزایش پیدا میکند.
- ارتفاع و ابعاد مخزن: برخی سنسورها برای مخازن عمیق یا بزرگ طراحی شدهاند و قیمت آنها بیشتر است.
- جنس بدنه و مقاومت در برابر شرایط محیطی: سنسورهایی که در برابر خوردگی، رطوبت، فشار یا دمای بالا مقاوم هستند معمولاً قیمت بیشتری دارند.
- نوع خروجی سیگنال: وجود خروجیهایی مانند ۴-20mA، Modbus یا اتصال به PLC میتواند روی قیمت دستگاه تأثیر بگذارد.
- برند و کشور سازنده: برندهای معتبر اروپایی یا آمریکایی معمولاً قیمت بالاتری نسبت به مدلهای عمومی دارند.
قیمت سطح سنج مخزن آب میتواند از مدلهای ساده و اقتصادی برای کاربردهای عمومی تا تجهیزات پیشرفته صنعتی با دقت بالا متغیر باشد. بنابراین انتخاب بهترین سطح سنج باید بر اساس نیاز فنی سیستم و شرایط کاری انجام شود.
جمع بندی
سطح سنج مخزن آب یکی از تجهیزات مهم در سیستمهای صنعتی، تأسیساتی و فرآیندی است که برای اندازه گیری و کنترل سطح مایعات در مخازن استفاده می شود. استفاده از این تجهیزات باعث می شود سطح مایع به صورت دقیق پایش شود و از مشکلاتی مانند سرریز شدن مخزن، کمبود آب یا آسیب دیدن پمپ ها جلوگیری شود. امروزه انواع مختلفی از سنسورهای اندازهگیری سطح مایع طراحی شدهاند که هر کدام بر اساس تکنولوژی خاصی کار می کنند.
در این مقاله با انواع سطح سنج مایعات از جمله سطح سنج شناوری، التراسونیک، راداری، هیدرواستاتیک، خازنی، هدایت الکتریکی و لیزری آشنا شدیم. هر یک از این روش ها مزایا و کاربردهای متفاوتی دارند و انتخاب بهترین گزینه به عواملی مانند نوع مایع، شرایط محیطی مخزن، دقت مورد نیاز و نوع سیستم کنترل بستگی دارد. بنابراین پیش از خرید سطح سنج مخزن آب، بهتر است مشخصات فنی و شرایط کاری سیستم بهدقت بررسی شود تا مناسبترین سنسور برای کاربرد مورد نظر انتخاب شود.
سوالات متداول
سطح سنج مخزن آب دستگاهی است که برای اندازهگیری یا تشخیص میزان سطح آب در مخازن، تانکها یا چاهها استفاده میشود. این تجهیزات به کنترل بهتر سطح مایع، جلوگیری از سرریز شدن مخزن و محافظت از پمپها در برابر خشک کار کردن کمک میکنند.
سطح سنج پیوسته مقدار دقیق سطح مایع را به صورت لحظهای اندازهگیری میکند، در حالی که سطح سنج نقطهای تنها رسیدن سطح مایع به یک نقطه مشخص را تشخیص میدهد و معمولاً به عنوان لول سوئیچ استفاده میشود.
بله، برخی از سطح سنجها مانند سنسورهای التراسونیک، راداری و لیزری بدون تماس مستقیم با مایع کار میکنند و برای کاربردهایی که تماس با مایع مناسب نیست گزینه بسیار خوبی هستند.
دقت اندازهگیری به نوع سنسور و تکنولوژی آن بستگی دارد. سنسورهای راداری و لیزری معمولاً دقت بسیار بالایی دارند، در حالی که سنسورهای شناوری یا هدایت الکتریکی بیشتر برای کنترل سطح استفاده میشوند.
