درایو چیست و چرا به آن اینورتر نیز می گویند؟

در صنایع مدرن، کنترل دقیق سرعت و گشتاور موتورهای الکتریکی نقشی بسیار مهم در افزایش بهره‌وری، کاهش مصرف انرژی و بهبود عملکرد تجهیزات دارد و درایو (Drive) یکی از مهم‌ترین تجهیزاتی است که برای دستیابی به این اهداف مورد استفاده قرار می‌گیرد.

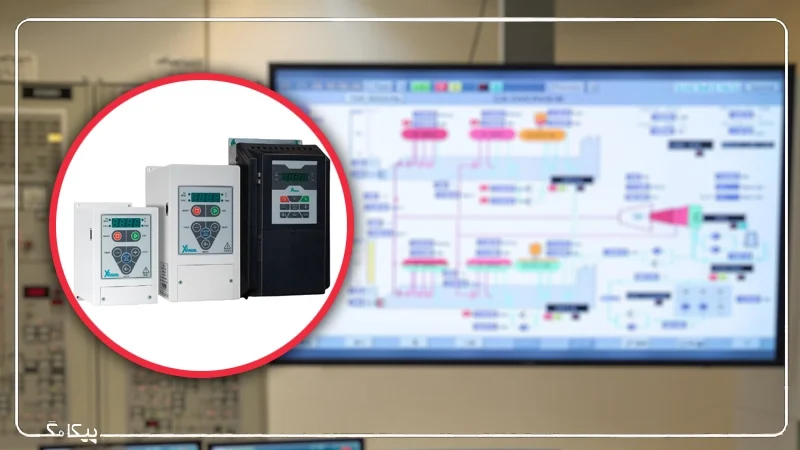

این دستگاه الکترونیکی که اغلب با نام اینورتر (Inverter) نیز شناخته می‌شود، به عنوان قلب سیستم‌های کنترل دور موتور در صنایع مختلف عمل می‌کند. بر همین اساس، در این مطلب از پیکامگ، به بررسی نقش محوری ، اجزا و عملکرد آن می‌پردازیم.

برای تهیه‌ی انواع تجهیزات مرتبط با برق صنعتی، می‌توانید از پیکاتک بازدید کنید. در این فروشگاه امکان مشاهده، بررسی و مقایسه‌ی انواع ابزارها فراهم شده است. علاوه بر این به سادگی می‌توانید با کارشناسان ما تماس بگیرید و متناسب با پروژه‌ی خود مشاوره‌ی تخصصی دریافت کنید.

مفهوم و اجزای درایو

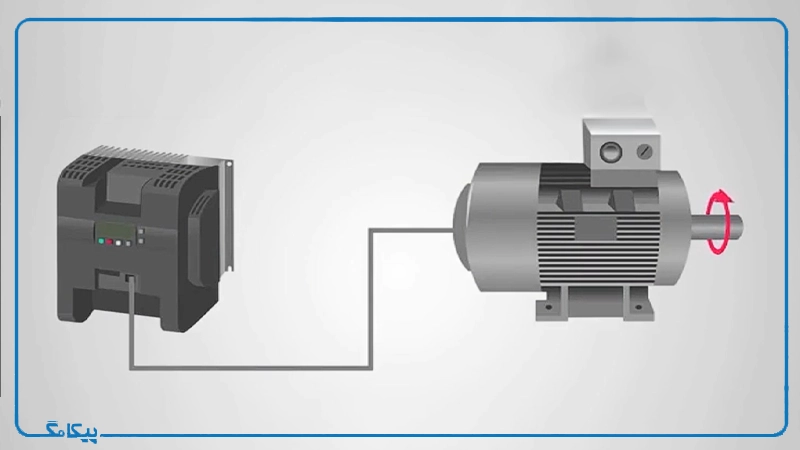

درایو (Drive) یا به‌طور کامل، درایو کنترل دور موتور، یک دستگاه الکترونیکی پیچیده است که وظیفه‌ی اصلی آن کنترل دقیق پارامترهایی مانند سرعت، گشتاور و جهت چرخش موتورهای الکتریکی به ویژه در فرآیندهای صنعتی است. این کنترل به کمک تغییر فرکانس و ولتاژ برق ورودی به موتور انجام می‌شود و امکان تنظیم عملکرد موتور را متناسب با نیازهای مورد نظر فراهم می‌کند.

در بسیاری از فرآیندهای صنعتی، استفاده از موتورهایی با سرعت ثابت منجر به اتلاف انرژی قابل توجه یا کاهش دقت در اجرای عملیات می‌شود. به همین دلیل، درایو با تطبیق سرعت موتور با نیاز لحظه‌ای سیستم، این اتلاف انرژی را به حداقل رسانده و دقت فرآیند را به‌طور چشمگیری افزایش می‌دهد.

درایوها اساساً برای موتورهای القایی سه‌فاز طراحی شده‌اند، اما انواع آن‌ها برای موتورهای سنکرون و موتورهای DC نیز وجود دارد.

یک درایو کنترل دور موتور معمولاً از اجزای اصلی زیر تشکیل شده است:

• مدار یکسوکننده (Rectifier): این بخش، برق متناوب (AC) شهر را دریافت کرده و آن را به جریان مستقیم (DC) تبدیل می‌کند. این مرحله، نقطه‌ی شروع فرآیند تبدیل انرژی در درایو است.
• مدار فیلتر و ذخیره‌ی انرژی (DC Bus/Filter): پس از تبدیل AC به DC، این مدار وظیفه‌ی پایدارسازی ولتاژ DC را بر عهده دارد. خازن‌های موجود در این بخش، نوسانات ولتاژ DC را کاهش داده و یک منبع تغذیه‌ی DC نسبتاً صاف و یکنواخت برای مرحله بعدی فراهم می‌کنند.
• مدار اینورتر (Inverter): این مهم‌ترین بخش درایو است که ولتاژ DC پایدار را دریافت کرده و آن را دوباره به برق متناوب (AC) تبدیل می‌کند. ویژگی کلیدی این تبدیل، قابلیت تنظیم فرکانس و ولتاژ خروجی AC است. چون سرعت موتور با فرکانس تغذیه نسبت مستقیم دارد، با تغییر فرکانس خروجی، سرعت موتور مستقیماً تغییر می‌کند.

به دلیل نقش حیاتی مدار اینورتر در تبدیل DC به AC و کنترل نهایی فرکانس خروجی، گاهی کل دستگاه درایو را با نام اینورتر می‌شناسند، اگرچه در حقیقت اینورتر تنها یکی از اجزای درایو است.

کاربرد گسترده‌ی درایوها امروزه در صنایع مختلفی چون صنایع نفت، گاز و پتروشیمی، خطوط تولید کارخانه‌ها، سیستم‌های تهویه مطبوع، پمپ‌ها و فن‌ها، آسانسورها و بالابرها، و صنایع غذایی و بسته‌بندی مشاهده می‌شود.

چرا به درایو، اینورتر گفته می‌شود؟

همان‌طور که اشاره شد، اصطلاح اینورتر (Inverter) در واقع به یکی از مهم‌ترین بخش‌های داخلی یک درایو اشاره دارد. برای کنترل دور موتور، درایو باید بتواند فرکانس و ولتاژ برق ورودی موتور را تغییر دهد. چون شبکه‌ی برق معمولاً به‌صورت جریان متناوب (AC با فرکانس ثابت مثلاً ۵۰ هرتز) است، درایو ابتدا این برق ورودی را به جریان مستقیم (DC) تبدیل کرده و سپس دوباره آن را به برق متناوب با فرکانس دلخواه بازمی‌گرداند.

تبدیل جریان مستقیم به جریان متناوب قابل کنترل، توسط مداری انجام می‌شود که اینورتر نام دارد. اینورتر اساساً مجموعه‌ای از سوئیچ‌های الکترونیکی هوشمند‌ (عموماً از نوع IGBT یا MOSFET) است که با قطع و وصل سریع جریان DC، موجی شبه‌سینوسی شکل می‌دهند که در نهایت برق AC خروجی را با فرکانس و ولتاژ متغیر شکل می‌دهد. به کمک اینورتر، درایو می‌تواند سرعت و گشتاور موتور را به‌صورت کاملاً روان و دقیق کنترل کند.

به مرور اما چون بخش اینورتر در عملکرد نهایی درایو نقش تعیین‌کننده و کلیدی دارد، در زبان صنعتی رایج، نام آن به کل دستگاه تعمیم داده شد. در بسیاری از موقعیت‌ها، زمانی که از اینورتر نام برده می‌شود، منظور همان درایو کنترل دور موتور است، هرچند از لحاظ فنی، اینورتر صرفاً یکی از زیرسیستم‌های آن محسوب می‌شود. می‌توان گفت که:

• درایو (Drive) نام کلی سیستم کنترلی است که شامل سه بخش اصلی مدار یکسوکننده (برای تبدیل AC به DC)، مدار فیلتر و ذخیره انرژی (برای تثبیت DC) و مدار اینورتر (برای تبدیل مجدد DC به AC قابل کنترل) دارد.
• اینورتر (Inverter) فقط بخش سوم این مجموعه است که تبدیل DC به AC را انجام می‌دهد.

حتی در عمل، این تفاوت فنی برای بسیاری از کاربران و تکنسین‌های صنعتی چندان محسوس نیست، زیرا رفتار نهایی موتور را بخش اینورتر تعیین می‌کند. به همین دلیل، در زبان عمومی صنعتی و به‌ویژه در بازار تجهیزات الکتریکی، واژه‌ی اینورتر تقریباً مترادف با درایو کنترل دور موتور شناخته می‌شود.

نحوه عملکرد درایو

در حالت عادی، برق شبکه با فرکانس ثابت (به‌طور معمول ۵۰ هرتز) به موتور داده می‌شود، بنابراین سرعت چرخش موتور تقریباً ثابت خواهد بود. در کاربردهای صنعتی اما بسیاری از ماشین‌ها و فرآیندها به سرعت‌های متغیر و تنظیم‌پذیر نیاز دارند. مثلاً پمپ‌ها، نوار نقاله‌ها یا فن‌ها که باید بسته به شرایط، آرام‌تر یا سریع‌تر حرکت کنند.

برای رفع این محدودیت، درایو برق ورودی را از نظر فرکانس و ولتاژ اصلاح می‌کند؛ این فرآیند از سه مرحله‌ی اصلی تشکیل شده است:

۱. یک‌سو‌سازی (Rectification)

در نخستین گام، جریان برق متناوب (AC) ورودی از شبکه، توسط مدار یک‌سوکننده به جریان مستقیم (DC) تبدیل می‌شود. این مدار معمولاً شامل دیودها یا پل دیودی است که جهت جریان را یک‌طرفه می‌سازد و انرژی الکتریکی را از حالت نوسانی به حالت یکنواخت‌تر تبدیل می‌کند. این پایه‌ای‌ترین مرحله در کل فرآیند است؛ زیرا تمام مراحل بعدی کنترل فرکانس و ولتاژ بر پایه‌ی جریان DC انجام می‌شود.

۲. فیلتر و ذخیره انرژی (DC Bus / Filter Stage)

پس از یک‌سو‌سازی، بخش ذخیره‌ی انرژی یا باس وارد عمل می‌کند. در این قسمت تعدادی خازن با ظرفیت بالا، نوسانات ولتاژ DC را آرام کرده و انرژی را برای تحویل یکنواخت به مرحله‌ی بعد ذخیره می‌کنند. بدون این مدار، نوسانات شدید خروجی درایو، عملکرد موتور را ناپایدار می‌کرد.

۳. تبدیل مجدد به AC با فرکانس و ولتاژ دلخواه (Inverter)

در گام سوم، برق DC ذخیره‌شده در باس، وارد مدار اینورتر می‌شود. اینورتر از سوئیچ‌های نیمه‌هادی قدرتمند مانند IGBT تشکیل شده است که می‌توانند با سرعت بسیار بالا روشن و خاموش شوند. بدین ترتیب، شکل موجی شبه‌سینوسی تولید می‌شود که معادل جریان AC قابل کنترل است.

ویژگی اصلی این خروجی آن است که فرکانس (و در نتیجه سرعت موتور) و ولتاژ (و در نتیجه گشتاور موتور) توسط درایو به‌صورت پیوسته قابل تنظیم است. در این مرحله، درایو علاوه بر تنظیم سرعت، امکان کنترل نرم استارت، توقف تدریجی، حفاظت در برابر اضافه‌بار و حتی تنظیم جهت چرخش موتور را نیز فراهم می‌کند.

مزایا و محدودیت‌های استفاده از درایو یا اینورتر

استفاده از درایو کنترل دور موتور در سیستم‌های صنعتی، تحولی جدی در شیوه‌ی بهره‌برداری از تجهیزات الکتریکی ایجاد کرده است، اما در عین حال محدودیت‌های خاص خود را هم دارد.

مزایا

کاهش مصرف انرژی

درایوها با تطبیق دقیق سرعت موتور با نیاز واقعی سیستم، از کارکرد بی‌دلیل در دورهای بالا جلوگیری می‌کنند. در کاربردهایی مانند پمپ‌ها، فن‌ها، و کمپرسورها، کاهش سرعت حتی به اندازه‌ی ۲۰ درصد می‌تواند مصرف انرژی را تا بیش از ۳۰ درصد کاهش دهد. به‌طور کلی در بسیاری از خطوط تولید، استفاده از درایوها منجر به صرفه‌جویی انرژی در محدوده‌ی ۳۰ تا ۶۰ درصد می‌شود.

افزایش عمر تجهیزات

هنگام راه‌اندازی موتور به‌صورت مستقیم با برق شبکه، جریان راه‌اندازی ممکن است تا ۶ یا ۷ برابر جریان نامی برسد. این پدیده به سیم‌پیچ موتور و قطعات مکانیکی شوک وارد می‌کند. این‌جاست که درایو با قابلیت راه‌اندازی نرم (Soft Start) جریان اولیه را به‌صورت تدریجی افزایش می‌دهد، در نتیجه سایش مکانیکی و استهلاک الکتریکی کاهش یافته و عمر مفید موتور و کوپل‌ها بیشتر می‌شود.

کنترل دقیق و پیوسته‌ی سرعت و گشتاور

درایوها امکان تنظیم لحظه‌به‌لحظه سرعت و گشتاور موتور را فراهم می‌کنند. این موضوع در فرآیندهایی که نیاز به هماهنگی بین چند موتور یا تغییر سرعت در بازه‌های زمانی دارند (مثل سیستم‌های نوار نقاله یا میکسرها)، اهمیت ویژه‌ای دارد.

کاهش هزینه‌های تعمیر و نگهداری

کاهش تنش‌های مکانیکی، محافظت در برابر اضافه‌بار، کنترل دمای موتور و جلوگیری از ضربه‌های ناگهانی همگی باعث می‌شوند تجهیزات با پایداری بیشتری کار کنند و دفعات خرابی و نیاز به سرویس کاهش یابد. به‌طور معمول، هزینه نگهداری در سیستم‌هایی که از درایو استفاده می‌کنند حدود ۲۰ تا ۴۰ درصد کاهش می‌یابد.

بهبود کیفیت فرآیند تولید و محصول نهایی

در صنایع تولیدی، کنترل دقیق سرعت موتور منجر به یکنواختی بهتر در حرکت، دوزدهی مواد، بسته‌بندی، برش یا مخلوط‌سازی می‌شود. این دقت عملیاتی، کیفیت و تکرارپذیری فرآیند را بالا برده و خطاهای انسانی یا فنی را کاهش می‌دهد.

محدودیت‌ها

هزینه اولیه نسبتاً بالا

خرید و نصب درایو نسبت به راه‌اندازی مستقیم موتور با برق شبکه هزینه‌ی بیشتری دارد. هرچند این هزینه معمولاً در کوتاه‌مدت از طریق کاهش مصرف انرژی و خرابی کمتر جبران می‌شود.

تولید تداخلات الکترومغناطیسی (EMI)

به دلیل استفاده از کلیدزنی سریع در مدار اینورتر، ممکن است درایو نویز الکترومغناطیسی ایجاد کند که بر عملکرد سایر تجهیزات الکترونیکی حساس تأثیر بگذارد. بنابراین، در طراحی تابلو برق و سیستم‌های کنترلی نیاز به فیلترهای مناسب وجود دارد.

نیاز به تنظیم و برنامه‌ریزی دقیق

برای دستیابی به بهترین عملکرد، پارامترهای درایو باید به‌درستی تنظیم شوند (مانند منحنی شتاب، حد گشتاور، فرکانس پایه و غیره). این کار نیاز به دانش فنی و تجربه دارد و در صورت تنظیم نادرست، ممکن است باعث کارکرد نامناسب موتور شود.

حساسیت به شرایط محیطی

درایوها نسبت به تغییرات دما، رطوبت بالا و گرد و غبار حساس‌اند. در محیط‌های صنعتی خشن، استفاده از کابین‌های حفاظتی مخصوص یا درایوهای با درجه حفاظتی بالا (IP54، IP65) ضروری است.

انواع درایو

به‌طور کلی، درایوها را می‌توان بر اساس نوع جریان ورودی، تعداد فاز ورودی و خروجی، شکل موج خروجی و کاربرد به دسته‌بندی‌های مختلفی تقسیم کرد.

انواع درایو اینورتر بر اساس جریان ورودی

درایو AC

برای کنترل سرعت موتورهای جریان متناوب (AC) استفاده می‌شود و رایج‌ترین نوع درایو در صنایع است. این دسته خود شامل انواع مختلفی است:

 درایو فرکانس متغیر (Variable Frequency Drive): متداول‌ترین نوع درایو که با کنترل همزمان فرکانس و ولتاژ، دور موتور را تنظیم می‌کند. در صنایع تهویه، پمپاژ و نوار نقاله بسیار پرکاربرد است.

 درایو اسکالر (Scalar Control Drive): ساده‌ترین روش کنترل که نسبت ولتاژ به فرکانس (V/f) را ثابت نگه می‌دارد و برای کاربردهای عمومی مناسب است.

 درایو برداری (Vector Control Drive): از مدل‌سازی ریاضی میدان مغناطیسی موتور استفاده کرده و امکان کنترل دقیق گشتاور و سرعت را فراهم می‌کند. برای فرآیندهای دینامیکی یا زمانی که نیاز به پاسخ سریع وجود دارد (مانند جرثقیل‌ها و آسانسورها) به کار می‌رود.

 درایو سنکرون و سروو (Servo / Synchronous Drive): با استفاده از فیدبک سنسور موقعیت و کنترل حلقه‌بسته، موقعیت و سرعت محور را با دقت بسیار بالا تنظیم می‌کند؛ برای ماشین‌آلات CNC، رباتیک و بسته‌بندی دقیق مناسب است.

درایو DC

برای کنترل سرعت موتورهای جریان مستقیم (DC) و بیشتر در کاربردهای قدیمی‌تر استفاده می‌شود.

انواع اینورتر درایو بر اساس تعداد فاز ورودی و خروجی

اینورتر درایوها بسته به ساختار شبکه‌ی برق و نوع موتور، در انواع مختلفی از نظر فاز ورودی و خروجی طبقه‌بندی می‌شوند:

اینورتر درایو سه فاز ورودی و سه فاز خروجی

این نوع درایوها مستقیماً به برق شبکه‌ی سه‌فاز صنعتی (معمولاً ۳۸۰ یا ۴۰۰ ولت در ایران) متصل می‌شوند و خروجی سه‌فاز با ولتاژ و فرکانس قابل تنظیم به موتور ارائه می‌دهند. بدین ترتیب اصلی‌ترین و پرکاربردترین نوع درایو در صنایع سنگین و متوسط محسوب می‌شوند.

برای راه‌اندازی و کنترل موتورهای سه‌فاز در کاربردهای صنعتی که نیاز به توان بالا، دقت کنترلی مطلوب و راندمان انرژی مناسب دارند،مانند انواع پمپ‌ها، فن‌های صنعتی، کمپرسورها، نوار نقاله‌ها، ماشین‌ابزارهای CNC و خطوط تولید گسترده ایده‌آل هستند.

اینورتر درایو سه‌فاز ۲۲۰ ولت ورودی و سه‌فاز ۲۲۰ ولت خروجی

این درایوها برای مناطقی طراحی شده‌اند که برق شبکه‌ی برق سه‌فاز آن‌ها ۲۲۰ ولت است (که در برخی کشورها و یا برخی مناطق خاص ایران متداول است). این درایوها ورودی سه‌فاز ۲۲۰ ولت را گرفته و خروجی سه‌فاز ۲۲۰ ولت با فرکانس متغیر تولید می‌کنند. بنابراین بیشتر در صنایع خاص یا مناطقی با زیرساخت برق ۲۲۰ ولت سه‌فاز کاربرد دارند.

اینورتر درایو تک‌فاز ورودی و سه‌فاز خروجی

این سری از درایوها قابلیت تبدیل برق تک‌فاز ۲۲۰ ولت شهری (که در منازل و کارگاه‌های کوچک رایج است) به برق سه‌فاز ۲۲۰ یا ۳۸۰ ولت را با فرکانس قابل تنظیم دارند.

این درایوها برای کاربردهای نیمه‌صنعتی، کارگاهی، و خانگی بسیار محبوب هستند چون امکان می‌دهند تا موتورهای سه‌فاز (که معمولاً ارزان‌تر، مقاوم‌تر و در توان‌های مختلف در دسترس هستند) با از برق تک‌فاز خانگی راه‌اندازی و کنترل شوند. از نمونه‌های رایج می‌توان به پمپ‌های آب خانگی، ماشین‌ابزارهای کوچک و فن‌های بزرگ اشاره کرد.

نکته: در این نوع درایوها، اوقات ممکن است توان خروجی سه‌فاز کمی محدودتر از توان خروجی درایوهای سه‌فاز به سه‌فاز باشد، یا نیاز به دقت بیشتری در انتخاب درایو متناسب با توان موتور وجود داشته باشد. همچنین، گاهی این درایوها به صورت تک‌فاز به سه‌فاز ۳۸۰ ولت نیز یافت می‌شوند که توان خروجی بالاتری ارائه می‌دهند.

انواع اینورتر درایو بر اساس شکل موج خروجی

شکل موج خروجی یک اینورتر درایو، تأثیر مستقیمی بر عملکرد موتور و همچنین میزان اتلاف انرژی و تولید هارمونیک دارد. متداول‌ترین انواع شکل موج خروجی عبارتند از:

شکل موج PWM (Pulse Width Modulation)

این نوع اینورترها با استفاده از تکنیک تعدیل عرض پالس، شکل موج خروجی تقریبی سینوسی تولید می‌کنند. با تغییر عرض پالس‌ها، دامنه و فرکانس سیگنال خروجی تنظیم می‌شود. این رایج‌ترین تکنولوژی در اینورترهای صنعتی امروزی است و راندمان بالا و تولید هارمونیک نسبتاً پایینی دارد.

نکته: در مواردی که موتور به هارمونیک‌های بالا بسیار حساس باشد یا برای افزایش طول عمر کابل و محافظت از سیم‌پیچ موتور، از سلف خروجی در انتهای درایو استفاده می‌شود. شکل موج خروجی نهایی برای موتور، از نظر ظاهری شبیه به سینوسی خالص و دامنه و فرکانس آن قابل تنظیم است.

شکل موج سینوسی خالص (Pure Sine Wave)

این اینورترها شکل موج خروجی کاملاً سینوسی با اعوجاج هارمونیکی بسیار کم (THD پایین) تولید می‌کنند و زمانی استفاده می‌شوند که کیفیت شکل موج خروجی و حداقل بودن هارمونیک اولویت اصلی است.

برای داشتن این خروجی موج، از روش فیلتر کردن خروجی PWM یا تولید مستقیم سینوسی استفاده می‌شود.

انواع اینورتر درایو بر اساس کاربرد

انتخاب نوع اینورتر درایو تا حد زیادی به کاربرد خاص، نوع بار موتور (مانند پمپ، فن، نوار نقاله، پرس، آسانسور) و نیاز به دقت در کنترل سرعت و گشتاور بستگی دارد. در ادامه، دسته‌بندی رایج اینورترها بر اساس کاربرد ارائه شده است:

اینورتر درایو سبک کار (Light Duty / General Purpose)

این سری از درایوها برای کاربردهای عمومی و بارهای با گشتاور ثابت یا متغیر کم طراحی شده‌اند. معمولاً از مد کنترل V/f (نسبت ولتاژ به فرکانس) استفاده می‌کنند که ساده و مقرون‌به‌صرفه است.

عمدتاً برای فن‌ها و پمپ‌ها که نیاز به کنترل سرعت ساده دارند و حساسیت بالایی به تغییرات گشتاور لحظه‌ای ندارند. به دلیل قیمت پایین و سهولت راه‌اندازی، در بسیاری از اتوماسیون‌های سبک مورد استفاده قرار می‌گیرند.

اینورتر درایو نیمه سنگین (Medium Duty / Standard)

این دسته، پرکاربردترین نوع اینورتر در صنعت هستند. علاوه بر مد V/f، قابلیت پشتیبانی از مد کنترل برداری (Vector Control) را نیز دارند که امکان کنترل دقیق‌تر گشتاور را فراهم می‌کند.

برای طیف وسیعی از تجهیزات و موتورهای سه‌فاز در صنایع متوسط استفاده می‌شوند. از جمله کاربردهای رایج می‌توان به نوار نقاله‌ها، ماشین‌آلات تزریق پلاستیک، دستگاه‌های خردکن، کمپرسورها، و اکثر ماشین‌آلات صنعتی عمومی اشاره کرد. این درایوها تعادل خوبی بین قیمت، کارایی و قابلیت کنترل ایجاد می‌کنند.

اینورتر درایو سنگین کار (Heavy Duty / High Performance)

این سری برای کاربردهایی طراحی شده‌اند که نیاز به گشتاور راه‌اندازی بالا، کنترل دقیق گشتاور در تمامی سرعت‌ها، و توانایی تحمل اضافه بار (Overload) طولانی‌مدت دارند. معمولاً از پیشرفته‌ترین مد کنترلی برداری (مانند Field-Oriented Control – FOC) بهره می‌برند.

در صنایع سنگین و برای ماشین‌آلات پرمصرف مانند دستگاه‌های پرس سنگین، کاترهای صنعتی، میکسرها، ماشین‌آلات کشش و بافندگی، و سایر تجهیزاتی که نیازمند گشتاور بالا و پاسخ دینامیکی سریع هستند، استفاده می‌شوند. به دلیل قابلیت‌های پیشرفته و ساختار مقاوم‌تر، قیمت بالاتری نسبت به دو دسته قبلی دارند.

اینورتر درایو آسانسوری (Elevator / Traction Drives)

این اینورترها به‌طور تخصصی برای کنترل حرکت آسانسورها طراحی شده‌اند. دارای پارامترهای اختصاصی برای کنترل دقیق سرعت، شتاب، موقعیت، و تراز شدن کابین در طبقات هستند. قابلیت کنترل موتورهای خاص آسانسوری (مانند موتورهای AC و DC بدون گیربکس) را دارند.

صرفاً برای سیستم‌های آسانسوری (مسافربری، باربری، صنعتی) جهت اطمینان از حرکت نرم، ایمن، و با دقت بالا.

اینورتر درایو پمپ (Pump Drives / Dedicated Pump Controllers)

این درایوها به طور ویژه برای بهینه‌سازی عملکرد سیستم‌های پمپاژ طراحی شده‌اند. اغلب دارای توابع داخلی برای کنترل بوستر پمپ (چند پمپ)، نظارت بر فشار، و مدیریت مصرف انرژی هستند. این قابلیت‌ها امکان حذف تجهیزات کنترلی جانبی (مانند تابلوهای بوستر) را فراهم می‌کنند.

در سیستم‌های آبرسانی ساختمان‌های مسکونی و تجاری، سیستم‌های آتش‌نشانی، کشاورزی، و فرآیندهای صنعتی که نیاز به کنترل دقیق فشار سیال دارند.

کاربردهای رایج درایو در صنعت

درایوها نقش حیاتی در صنایع مدرن ایفا می‌کنند و امکان کنترل دقیق و بهینه سرعت و گشتاور موتورها را فراهم می‌آورند. کاربردهای آن‌ها به دسته‌های مختلفی تقسیم می‌شود که در ادامه به تفکیک شرح داده شده‌اند:

صنایع سیال

• کنترل سرعت پمپ‌ها: در سیستم‌های آبرسانی، تصفیه آب، و فاضلاب، درایوها سرعت پمپ‌ها را بر اساس تقاضای لحظه‌ای تنظیم می‌کنند. این امر منجر به صرفه‌جویی قابل توجه در مصرف انرژی، کاهش استهلاک پمپ، و حفظ فشار ثابت در سیستم می‌شود.
• کنترل فن‌ها: در سیستم‌های تهویه مطبوع (HVAC)، سیستم‌های استخراج دود، و تونل‌های صنعتی، درایوها سرعت فن‌ها را تنظیم می‌کنند. این کار به حفظ دمای مطلوب، کیفیت هوا، و کاهش مصرف انرژی در ساختمان‌های تجاری، اداری و صنعتی کمک شایانی می‌کند.

صنایع حمل و نقل و جابجایی مواد

• کنترل سرعت نوار نقاله: در خطوط تولید، بسته‌بندی، و سیستم‌های لجستیک، درایوها سرعت نوار نقاله‌ها را برای هماهنگی با مراحل مختلف فرآیند تولید، از ورود مواد اولیه تا خروج محصول نهایی، تنظیم می‌کنند. این امر دقت و کارایی خط تولید را افزایش می‌دهد.
• کنترل حرکت جرثقیل‌ها و بالابرها: در صنایع فولاد، انبارداری، و بنادر، درایوها حرکت دقیق و ایمن جرثقیل‌ها، بالابرها و بالابرهای برقی را کنترل می‌کنند. این قابلیت، امکان جابجایی بارها با سرعت‌های مختلف و توقف‌های دقیق را فراهم می‌آورد.
• آسانسورها: درایوها در کنترل سرعت و شتاب آسانسورها نقش کلیدی دارند، که منجر به حرکتی نرم‌تر، کاهش مصرف انرژی، و افزایش عمر مفید موتور آسانسور می‌شود.

ماشین‌آلات تولیدی و پردازش

• ماشین‌آلات CNC: درایوها برای کنترل دقیق اسپیندل (دوک) و محورهای حرکتی در ماشین‌ابزارهای CNC مانند فرز، تراش، و برش لیزری استفاده می‌شوند. این امر دقت بالا، کیفیت سطح مطلوب، و سرعت تولید را تضمین می‌کند.
• صنایع نساجی: کنترل سرعت ماشین‌آلات ریسندگی، بافندگی، و رنگرزی با استفاده از درایوها، کیفیت محصول نهایی را بهبود بخشیده و ضایعات را کاهش می‌دهد.
• صنایع غذایی و آشامیدنی: در این صنعت، از درایوها برای کنترل سرعت میکسرها، مخلوط‌کن‌ها، تسمه‌نقاله ها، و دستگاه‌های بسته‌بندی استفاده می‌شود تا فرآیندهای تولید به صورت بهینه و با رعایت بالاترین استانداردهای بهداشتی انجام شوند.
• صنایع سیمان و معدن: در بخش‌های سنگین صنعتی مانند معادن و کارخانه‌های سیمان، درایوها برای کنترل تسمه‌نقاله های حمل مواد، آسیاب‌ها، و فن‌های بزرگ استفاده می‌شوند تا عملیات استخراج و فرآوری با حداکثر راندمان صورت گیرد.

سایر کاربردها

• صنایع نفت و گاز: استفاده در پمپ‌های تزریق، کمپرسورها، و فن‌های برج‌های خنک‌کننده برای کنترل فرآیندها و بهینه‌سازی مصرف انرژی.
• تصفیه‌خانه‌ها: کنترل پمپ‌ها و هواده‌ها برای مدیریت بهینه فرآیندهای تصفیه.

به طور کلی، درایوها با فراهم کردن امکان تنظیم دقیق پارامترهای موتور، به کاهش مصرف انرژی، افزایش طول عمر تجهیزات، بهبود کیفیت محصول، و ارتقاء ایمنی در طیف وسیعی از کاربردهای صنعتی کمک می‌کنند.

 جمع‌بندی

درایو یکی از مهم‌ترین تجهیزات الکترونیکی در سیستم‌های صنعتی است که امکان کنترل سرعت و عملکرد موتورهای الکتریکی را فراهم می‌کند. این دستگاه با تبدیل برق AC به DC و سپس تبدیل مجدد آن به AC با فرکانس قابل تنظیم، شرایطی را ایجاد می‌کند که موتور بتواند با سرعت‌های مختلف کار کند.

از آنجا که بخش اصلی این فرآیند توسط مدار اینورتر انجام می‌شود، در بسیاری از موارد، کل دستگاه درایو نیز اینورتر نام گرفته است. استفاده از درایو علاوه بر افزایش بهره‌وری، باعث کاهش مصرف انرژی، افزایش عمر تجهیزات و بهبود عملکرد سیستم‌های صنعتی می‌شود.
