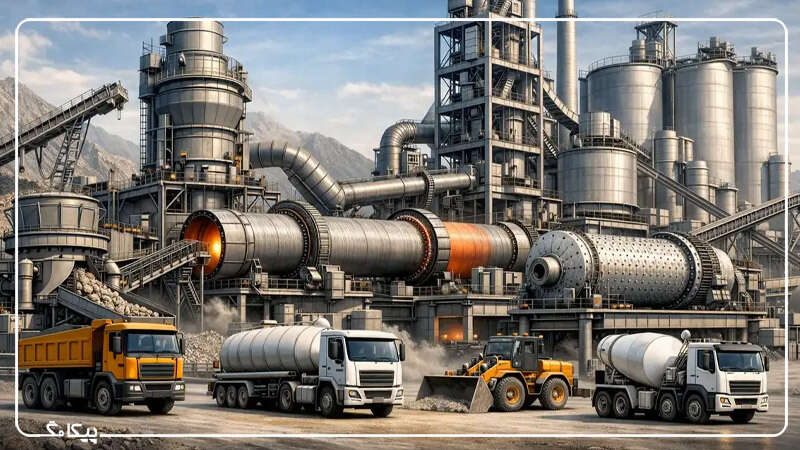

تجهیزات مورد نیاز صنعت سیمان ; بررسی کامل ماشین آلات کارخانه سیمان

صنعت سیمان یکی از صنایع پایه و حیاتی در توسعه زیرساخت‌ های عمرانی به شمار می‌ رود. ساخت پروژه‌ هایی مانند پل‌ ها، جاده‌ ها، سدها، ساختمان‌ های مرتفع و بسیاری از سازه‌ های بتنی بدون استفاده از سیمان امکان‌ پذیر نیست. به همین دلیل، تولید سیمان نقشی کلیدی در رشد اقتصادی و توسعه شهری در سراسر جهان دارد.

فرآیند تولید سیمان یک فرآیند صنعتی چندمرحله‌ای و پیچیده است که برای انجام صحیح آن به مجموعه‌ای از ماشین‌ آلات سنگین، تجهیزات مکانیکی پیشرفته و سیستم‌ های ابزار دقیق نیاز است. این تجهیزات وظیفه کنترل، پایش و بهینه‌ سازی بخش‌ های مختلف تولید را بر عهده دارند تا محصول نهایی با کیفیت مطلوب و مصرف انرژی بهینه تولید شود.

یک کارخانه سیمان معمولاً از بخش‌ های مختلفی مانند استخراج و آماده‌ سازی مواد اولیه، خردایش، آسیاب مواد، پخت در کوره برای تولید کلینکر و در نهایت آسیاب و بسته‌ بندی سیمان تشکیل شده است. در هر یک از این مراحل، تجهیزات تخصصی و فناوری‌ های کنترلی نقش مهمی در افزایش بهره‌ وری، کاهش هزینه‌ های تولید و حفظ کیفیت محصول ایفا می‌ کنند. در ادامه این مقاله، به بررسی مهم‌ ترین تجهیزات و ماشین‌ آلات مورد استفاده در صنعت سیمان و نقش آن‌ها در فرآیند تولید می‌ پردازیم.

فروشگاه اینترنتی پیکاتک به عنوان یکی از بزرگ‌ترین و تخصصی‌ترین مراکز عرضه تجهیزات ابزار دقیق، مجموعه‌ای کامل از محصولات صنعتی را در اختیار مشتریان قرار می‌دهد. در سبد محصولات پیکاتک انواع ترانسمیتر فشار، ترانسمیتر دما، فلومتر، سطح‌ سنج و سایر تجهیزات ابزار دقیق با کیفیت بالا و قیمت رقابتی عرضه می‌ شود. برای دریافت مشاوره تخصصی، استعلام قیمت و خرید تجهیزات ابزار دقیق، می‌ توانید با کارشناسان فروش پیکاتک تماس بگیرید.

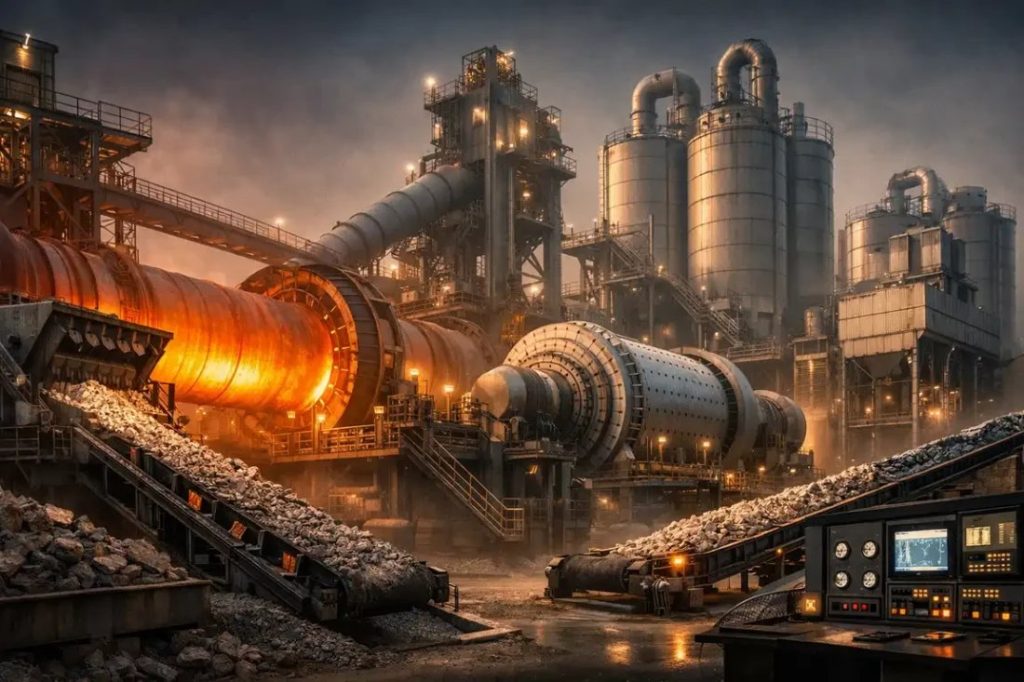

فرآیند تولید سیمان در کارخانه

پیش از بررسی تجهیزات و ماشین‌ آلات مورد استفاده در صنعت سیمان، بهتر است ابتدا با مراحل اصلی تولید سیمان در کارخانه آشنا شویم. تولید سیمان یک فرآیند چندمرحله‌ای است که طی آن مواد اولیه پس از انجام عملیات مختلف مکانیکی و حرارتی به محصول نهایی تبدیل می‌ شوند. به طور کلی فرآیند تولید سیمان شامل مراحل زیر است:

• استخراج مواد اولیه از معادن
• خردایش و کاهش اندازه مواد
• آسیاب مواد خام
• همگن‌ سازی و یکنواخت‌ سازی مواد
• پخت مواد در کوره دوار
• تولید کلینکر

• آسیاب سیمان
• ذخیره‌ سازی و بسته‌ بندی محصول نهایی

در هر یک از این مراحل، تجهیزات صنعتی و سیستم‌های کنترلی مختلفی مورد استفاده قرار می‌ گیرند که نقش مهمی در افزایش بهره‌ وری تولید، کاهش مصرف انرژی و بهبود کیفیت سیمان دارند. در ادامه، مهم‌ ترین تجهیزات مورد استفاده در هر مرحله از فرآیند تولید سیمان را بررسی خواهیم کرد.

تجهیزات استخراج مواد اولیه در کارخانه سیمان

مواد اولیه اصلی برای تولید سیمان شامل سنگ آهک، خاک رس، سیلیس و سنگ آهن است. این مواد معمولاً از معادن روباز استخراج شده و پس از آماده‌سازی به کارخانه سیمان منتقل می‌شوند. برای استخراج و جابجایی این مواد از تجهیزات معدنی مختلفی استفاده می‌شود که هر کدام نقش مهمی در فرآیند تأمین مواد اولیه دارند.

🔹دریل واگن (Drill Wagon)

دریل واگن یکی از تجهیزات مهم حفاری در معادن است که برای ایجاد چال‌های انفجاری در سنگ‌ها استفاده می‌ شود. پس از حفاری این چال‌ ها، مواد منفجره در آن‌ ها قرار داده می‌ شود تا با انفجار، سنگ‌ ها خرد شده و برای بارگیری آماده شوند.

🔹شاول و لودر (Shovel and Loader)

پس از انجام عملیات انفجار، قطعات سنگ توسط ماشین‌آلاتی مانند شاول و لودر جمع‌آوری و بارگیری می‌ شوند. این تجهیزات وظیفه انتقال مواد استخراج‌ شده به کامیون‌ های معدنی را بر عهده دارند تا به بخش خردایش در کارخانه سیمان منتقل شوند.

🔹دامپتراک (Dump Truck)

دامپتراک‌ ها کامیون‌ های سنگین و بزرگی هستند که برای حمل مواد استخراج شده از معدن به کارخانه استفاده می‌ شوند. این کامیون‌ ها ظرفیت حمل بالایی دارند و نقش مهمی در انتقال سریع مواد اولیه ایفا می‌ کنند.

سنگ شکن در کارخانه سیمان (Crusher)

اولین مرحله در خط تولید کارخانه سیمان خردایش مواد اولیه است. سنگ‌های استخراج‌شده معمولاً ابعاد بزرگی دارند و باید به قطعات کوچک‌تر تبدیل شوند تا برای مراحل بعدی فرآیند آماده شوند. این کار توسط دستگاه‌های سنگ‌شکن انجام می‌شود.

🔸سنگ شکن فکی (Jaw Crusher)

سنگ شکن فکی یکی از رایج‌ترین تجهیزات خردایش در صنعت سیمان است. این دستگاه با استفاده از دو فک ثابت و متحرک، سنگ‌ ها را تحت فشار قرار داده و آن‌ها را خرد می‌کند. این مدل سنگ شکن دارای مزایای نظیر ساختار ساده و مقاوم، تعمیر و نگهداری آسان است.

🔸سنگ شکن چکشی (Hammer Crusher)

در سنگ شکن چکشی، مواد اولیه توسط چکش‌های دوار با سرعت بالا خرد می‌ شوند. این نوع سنگ شکن بیشتر برای مواد نسبتاً نرم‌ تر مورد استفاده قرار می‌ گیرد. ویژگی‌ های سنگ شکن چکشی شامل ظرفیت تولید بالا، کاهش سریع ابعاد سنگ‌ ها می شود.

تجهیزات آسیاب مواد خام (Raw Mill)

پس از مرحله خردایش، مواد اولیه وارد بخش آسیاب مواد خام می‌ شوند تا به پودر بسیار ریز تبدیل شوند. این مرحله نقش مهمی در آماده‌سازی مواد برای ورود به کوره دارد.

• آسیاب گلوله‌ای (Ball Mill): آسیاب گلوله‌ای یکی از مهم‌ ترین تجهیزات مورد استفاده در کارخانه‌های سیمان است. این دستگاه شامل یک استوانه بزرگ چرخان است که در داخل آن گلوله‌ های فولادی قرار دارد. با چرخش آسیاب، گلوله‌ها با مواد برخورد کرده و آن‌ها را خرد و پودر می‌کنند.

• آسیاب عمودی (Vertical Roller Mill): در بسیاری از کارخانه‌های مدرن سیمان از آسیاب عمودی استفاده می‌شود که نسبت به آسیاب‌های سنتی مصرف انرژی کمتری دارد و راندمان بالاتری ارائه می‌ دهد.

سیستم همگن سازی مواد (Homogenization)

پس از آسیاب شدن مواد خام، لازم است ترکیب آن‌ها یکنواخت شود تا کیفیت سیمان تولیدی ثابت باقی بماند. این فرآیند در بخش همگن‌سازی مواد انجام می‌شود. سیلوهای بزرگ ذخیره مواد خام علاوه بر نگهداری مواد، وظیفه مخلوط کردن و یکنواخت‌ سازی ترکیب مواد را نیز بر عهده دارند. مزایای سیستم همگن سازی:

• تثبیت ترکیب شیمیایی مواد اولیه
• افزایش کیفیت محصول نهایی

• کاهش نوسانات در فرآیند تولید

کوره دوار در کارخانه سیمان (Rotary Kiln)

کوره دوار به عنوان قلب کارخانه سیمان شناخته می‌شود. در این کوره مواد خام در دمایی حدود ۱۴۵۰ درجه سانتی‌گراد حرارت داده می‌شوند و در نتیجه واکنش‌های شیمیایی مختلفی رخ می‌دهد که منجر به تولید کلینکر می‌شود. ویژگی‌ های کوره دوار:

• طول زیاد (گاهی تا حدود ۷۰ متر)
• قطر بزرگ
• چرخش مداوم برای حرکت مواد در طول کوره

در طول مسیر کوره، مواد به تدریج گرم شده و فرآیندهای شیمیایی لازم برای تشکیل کلینکر انجام می‌شود.

پیش گرمکن و پیش کلساینر (Preheater & Precalciner)

در کارخانه‌های مدرن سیمان از سیستم پیش گرمکن و پیش کلساینر برای افزایش بهره‌وری استفاده می‌شود. در این سیستم، مواد خام قبل از ورود به کوره توسط گازهای داغ خروجی گرم می‌شوند. مزایای این سیستم:

• • کاهش مصرف سوخت
• • افزایش راندمان حرارتی
• • کاهش هزینه‌های تولید

خنک‌ کن کلینکر (Clinker Cooler)

پس از خروج کلینکر از کوره، دمای آن بسیار بالا است و باید در مدت زمان کوتاهی خنک شود. این کار توسط خنک‌کن کلینکر انجام می‌شود. علاوه بر کاهش دما، بخشی از حرارت کلینکر نیز بازیابی شده و در فرآیند تولید مورد استفاده قرار می‌گیرد. انواع خنک‌ کن کلینکر:

• خنک‌ کن گریت یا خنک‌ کن شبکه‌ایGrate Cooler
• خنک‌ کن سیاره‌ای Planetary Cooler
• خنک‌ کن دوار Rotary Cooler

آسیاب سیمان (Cement Mill)

در این مرحله، کلینکر تولید شده به همراه مقدار مشخصی گچ آسیاب می‌ شود تا سیمان نهایی تولید شود. آسیاب گلوله‌ای مورد استفاده در این بخش عملکردی مشابه آسیاب مواد خام دارد، اما برای تولید پودر سیمان با دانه‌بندی مشخص طراحی شده است. ویژگی‌ها:

• تولید پودر سیمان با دقت بالا
• امکان کنترل دانه‌بندی محصول
• عملکرد پایدار در ظرفیت‌های بالا

سیستم انتقال مواد در کارخانه سیمان

در کارخانه‌های سیمان، انتقال مواد بین بخش‌های مختلف تولید توسط تجهیزات انتقال مواد انجام می‌شود که نقش مهمی در پیوستگی فرآیند دارند.

• نوار نقاله (Belt Conveyor): نوار نقاله یکی از پرکاربردترین تجهیزات برای انتقال مواد در کارخانه‌های سیمان است. این سیستم امکان جابجایی پیوسته مواد را در مسیرهای طولانی فراهم می‌کند.
• الواتور (Bucket Elevator): الواتور برای انتقال عمودی مواد پودری یا دانه‌ای در کارخانه‌های سیمان استفاده می‌شود و معمولاً در بخش‌هایی مانند آسیاب‌ها و سیلوها کاربرد دارد.

تجهیزات ذخیره‌ سازی سیمان

پس از تولید سیمان در مرحله آسیاب، محصول نهایی باید در شرایط مناسب ذخیره‌سازی شود تا کیفیت آن تا زمان مصرف حفظ شود. به همین دلیل در کارخانه‌ های سیمان از تجهیزات ویژه‌ای برای نگهداری و ذخیره سیمان استفاده می‌ شود. سیلو سیمان مخازن بزرگی هستند که برای ذخیره و نگهداری سیمان تولید شده در کارخانه مورد استفاده قرار می‌گیرند. این سیلوها معمولاً به صورت استوانه‌ای و با ظرفیت‌های بالا طراحی می‌شوند تا امکان ذخیره حجم زیادی از سیمان را فراهم کنند.

طراحی این مخازن به گونه‌ای است که از نفوذ رطوبت به داخل جلوگیری می‌کند و باعث حفظ کیفیت و خواص فیزیکی سیمان می‌ شود. همچنین سیلوها مجهز به سیستم‌های تخلیه کنترل‌شده هستند که امکان انتقال تدریجی و دقیق سیمان به بخش بسته‌بندی یا بارگیری را فراهم می‌ کنند.

تجهیزات بسته‌ بندی سیمان

در مرحله پایانی فرآیند تولید، سیمان باید برای عرضه به بازار بسته‌ بندی شود. بسته‌بندی مناسب علاوه بر تسهیل حمل‌ونقل، از هدررفت محصول نیز جلوگیری می‌ کند و باعث حفظ کیفیت سیمان تا زمان مصرف می‌شود.

دستگاه بسته‌ بندی سیمان وظیفه پر کردن سیمان در کیسه‌ های مخصوص، معمولاً با وزن ۵۰ کیلوگرم، را بر عهده دارد. این دستگاه‌ها به گونه‌ای طراحی شده‌اند که عملیات پر کردن کیسه‌ ها با سرعت بالا و دقت وزنی مناسب انجام شود. استفاده از دستگاه‌های بسته‌بندی اتوماتیک در کارخانه‌های سیمان باعث افزایش سرعت تولید، کاهش خطای انسانی و جلوگیری از هدررفت سیمان در فرآیند بسته‌بندی می‌ شود.

نقش ابزار دقیق در کارخانه سیمان

در کنار تجهیزات مکانیکی و ماشین‌آلات سنگین، سیستم‌های ابزار دقیق نقش بسیار مهمی در کنترل و پایش فرآیند تولید سیمان دارند. این تجهیزات با اندازه‌گیری پارامترهای مختلف فرآیندی، اطلاعات دقیقی از وضعیت خطوط تولید در اختیار سیستم‌های کنترلی و اپراتورها قرار می‌ دهند.

استفاده از ابزار دقیق باعث می‌شود فرآیند تولید با دقت بیشتری کنترل شود و مشکلات احتمالی پیش از ایجاد اختلال در تولید شناسایی شوند. مهم‌ ترین تجهیزات ابزار دقیق مورد استفاده در کارخانه‌های سیمان شامل موارد زیر هستند:

🔹 ترانسمیترهای دما

ترانسمیترهای دما یکی از مهم‌ترین تجهیزات اندازه‌گیری در کارخانه سیمان محسوب می‌شوند. این سنسورها برای اندازه‌گیری دما در بخش‌هایی مانند کوره دوار، پیش‌گرمکن، خنک‌کن کلینکر و آسیاب‌ ها استفاده می‌شوند. کنترل دقیق دما در این بخش‌ها اهمیت زیادی دارد، زیرا تغییرات دمایی می‌تواند بر کیفیت کلینکر و در نهایت کیفیت سیمان تولیدی تأثیر بگذارد.

🔹ترانسمیترهای فشار

ترانسمیترهای فشار برای اندازه‌گیری فشار گازها و سیالات در بخش‌های مختلف کارخانه سیمان به کار می‌روند. این تجهیزات به ویژه در سیستم‌های انتقال هوا، فیلترها، فن‌ها و خطوط پنوماتیکی مورد استفاده قرار می‌گیرند. اندازه‌گیری دقیق فشار به کنترل بهتر جریان مواد و جلوگیری از بروز مشکلات عملیاتی کمک می‌کند.

🔹فلومترها

فلومترها تجهیزاتی هستند که برای اندازه‌گیری دبی یا میزان جریان سیالات و گازها در خطوط مختلف کارخانه استفاده می‌شوند. در صنعت سیمان از فلومترها برای کنترل جریان سوخت، هوا و گازهای فرآیندی استفاده می‌شود. این تجهیزات نقش مهمی در بهینه‌سازی مصرف انرژی و کنترل دقیق فرآیند احتراق در کوره دارند.

🔹سطح‌ سنج‌ ها

سطح‌سنج‌ها برای اندازه‌گیری میزان مواد داخل مخازن و سیلوها استفاده می‌شوند. در کارخانه‌های سیمان از این تجهیزات برای کنترل سطح مواد در سیلوهای ذخیره مواد خام، کلینکر و سیمان استفاده می‌شود. اندازه‌گیری دقیق سطح مواد از سرریز شدن مخازن جلوگیری کرده و باعث مدیریت بهتر موجودی مواد در فرآیند تولید می‌شود.

🔹آنالایزرهای گاز

آنالایزرهای گاز برای اندازه‌گیری ترکیب گازهای خروجی از کوره و سیستم‌های احتراق استفاده می‌شوند. این تجهیزات میزان گازهایی مانند اکسیژن، دی‌اکسید کربن و مونوکسید کربن را اندازه‌گیری می‌کنند. اطلاعات به‌دست‌آمده از آنالایزرها به بهینه‌سازی فرآیند احتراق، کاهش مصرف سوخت و کنترل آلایندگی‌های زیست‌محیطی کمک می‌کند.

در مجموع، استفاده از تجهیزات ابزار دقیق در کارخانه‌ های سیمان باعث پایش لحظه‌ای فرآیند تولید، افزایش ایمنی، بهبود کیفیت محصول و افزایش راندمان تولید می‌ شود. به همین دلیل این تجهیزات بخش جدایی‌ناپذیر سیستم‌های اتوماسیون صنعتی در صنعت سیمان محسوب می‌شوند.

سیستم‌ های کنترل و اتوماسیون در صنعت سیمان

امروزه بسیاری از کارخانه‌های سیمان با استفاده از سیستم‌های کنترل و اتوماسیون صنعتی مدیریت می‌شوند. این سیستم‌ها امکان کنترل دقیق تجهیزات، پایش لحظه‌ای فرآیند تولید و کاهش خطاهای انسانی را فراهم می‌کنند و نقش مهمی در افزایش بهره‌وری و کیفیت تولید دارند. مهم‌ ترین سیستم‌های کنترلی در صنعت سیمان عبارت‌اند از:

• PLC (Programmable Logic Controller): کنترلری صنعتی است که برای کنترل خودکار تجهیزات مختلف مانند موتورها، نوار نقاله‌ها و شیرهای صنعتی در خطوط تولید سیمان استفاده می‌ شود.
• DCS (Distributed Control System): یک سیستم کنترل توزیع‌شده است که برای مدیریت و کنترل یکپارچه فرآیندهای بزرگ کارخانه مانند کوره، آسیاب‌ها و سیستم‌های انتقال مواد به کار می‌ رود.
• سیستم‌ های مانیتورینگ صنعتی: این سیستم‌ ها امکان مشاهده و پایش لحظه‌ای عملکرد تجهیزات و پارامترهای فرآیندی را از طریق نرم‌افزارهای کنترلی در اتاق کنترل فراهم می‌ کنند.

اهمیت نگهداری و تعمیرات تجهیزات کارخانه سیمان

تجهیزات و ماشین‌آلات مورد استفاده در کارخانه‌های سیمان معمولاً در شرایط سختی مانند دمای بالا، فشار زیاد و کارکرد مداوم فعالیت می‌کنند. به همین دلیل اجرای برنامه‌های منظم نگهداری و تعمیرات (Maintenance) نقش بسیار مهمی در حفظ عملکرد پایدار تجهیزات و جلوگیری از توقف خط تولید دارد. برنامه‌ های نگهداری در کارخانه سیمان معمولاً شامل اقدامات زیر است:

• پایش وضعیت تجهیزات: در این روش وضعیت عملکرد تجهیزات به صورت دوره‌ای بررسی می‌شود تا مشکلات احتمالی پیش از بروز خرابی‌های جدی شناسایی شوند.
• روانکاری منظم:روانکاری صحیح قطعات متحرک مانند یاتاقان‌ها و چرخ‌دنده‌ها باعث کاهش اصطکاک، جلوگیری از سایش و افزایش عمر مفید تجهیزات می‌ شود.
• تعویض قطعات فرسوده: برخی قطعات در اثر کارکرد طولانی‌مدت دچار فرسایش می‌شوند و باید در زمان مناسب تعویض شوند تا از خرابی‌های بزرگ‌تر جلوگیری شود.
• مانیتورینگ ارتعاشات: بررسی میزان ارتعاش تجهیزات به شناسایی مشکلاتی مانند عدم بالانس، خرابی یاتاقان‌ها یا ناهماهنگی قطعات کمک می‌کند.

اجرای صحیح این برنامه‌های نگهداری و تعمیرات باعث افزایش طول عمر تجهیزات، کاهش هزینه‌های تعمیرات و جلوگیری از توقف ناگهانی خط تولید در کارخانه‌های سیمان می‌شود.

 جمع بندی

تولید سیمان فرآیندی پیچیده است که به مجموعه‌ای از تجهیزات مکانیکی، ماشین‌آلات صنعتی و سیستم‌ های ابزار دقیق نیاز دارد. از استخراج مواد اولیه در معدن گرفته تا بسته‌ بندی محصول نهایی، هر مرحله به تجهیزات خاصی وابسته است.

مهم‌ترین ماشین‌آلات کارخانه سیمان شامل سنگ شکن‌ها، آسیاب‌ها، کوره دوار، خنک کن کلینکر، نوار نقاله‌ ها، سیلوهای ذخیره و دستگاه‌های بسته‌بندی هستند. در کنار این تجهیزات، سیستم‌ های ابزار دقیق و اتوماسیون صنعتی نقش مهمی در کنترل دقیق فرآیند تولید دارند. با پیشرفت فناوری، استفاده از تجهیزات مدرن و سیستم‌ های هوشمند در کارخانه‌های سیمان باعث افزایش راندمان تولید، کاهش مصرف انرژی و بهبود کیفیت محصول شده است.
