فلومتر دستگاهی است که حجم یا جرم سیال عبوری از یک نقطه مشخص را در واحد زمان اندازهگیری میکند. این دستگاه به طور کاملاً دقیق مقدار سیال عبور کرده از خط لوله را با واحد لیتر بر دقیقه (L/min) و یا متر مکعب بر ساعت (m۳/h) میسنجد. در مقابل مانومتر دستگاهی است که فشار یک سیال را در یک نقطه مشخص اندازهگیری خواهد کرد. این دستگاه به شما میگوید که سیال با چه مقدار شدتی برحسب بار (Bar) به دیوارههای لوله یا مخزن فشار وارد میکند. اگر در کارخانه یا یک واحد فرآیندی با هر دو این تجهیزات کار میکنید، تا انتهای این مقاله به طور کامل فرق فلومتر با مانومتر را تحلیل خواهید کرد.

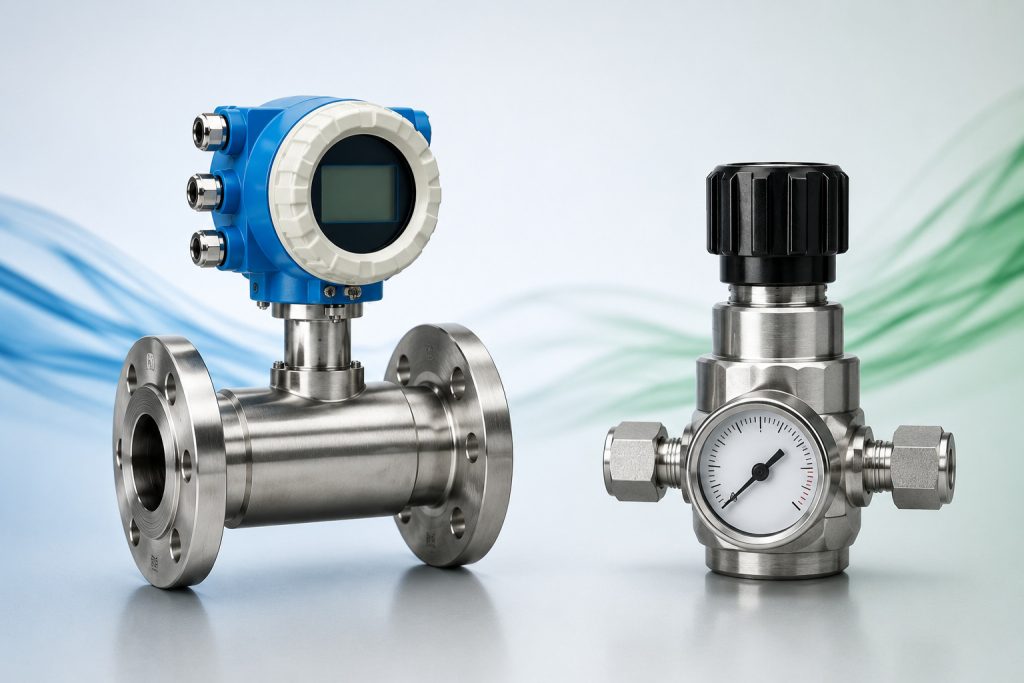

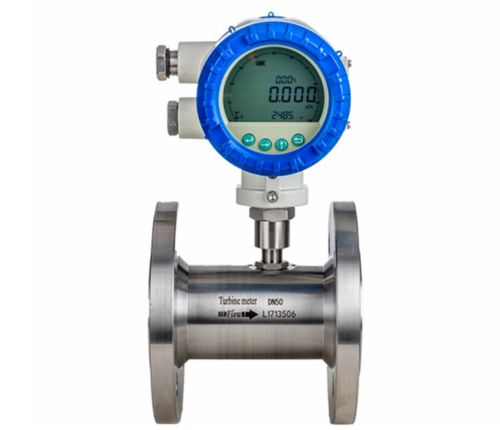

فلومتر چیست؟
فلومتر یا دبی سنج، دستگاهی است که حجم یا جرم سیال عبوری از یک مقطع مشخص را در واحد زمان اندازهگیری میکند. این دستگاه به شما میگوید که چه مقدار سیال در هر دقیقه یا ساعت از داخل لوله عبور کرده است. واحد اندازهگیری این دستگاه بسته به نوع طراحی و نوع سیال متفاوت است. اکثر فلومترها با واحد دبی حجمی لیتر بر دقیقه (L/min) و یا متر مکعب بر ساعت (m۳/h) اندازهگیری میکنند. اما برخی مدلها بر مبنای واحد دبی جرمی کیلوگرم بر ثانیه (kg/s) مقدار عبور سیال را اعلام میکنند. این دستگاه در مدلهای مختلف فلومتر الکترومغناطیسی، کوریولیس، توربینی، اولتراسونیک و… طراحی شده که هر کدام تکنولوژی متفاوت و اهداف تخصصی برای اندازهگیری دبی سیالات گوناگون گازی، مایع و یا چند فازی دارند. قیمت فلومتر نیز بر اساس برند سازنده و مدل آن متغیر است.
کاربردهای فلومتر
کاربردهای فلومتر بسیار گستردهتر از آن چیزی است که در نگاه اول به نظر میرسد. از خطوط بزرگ انتقال نفت گرفته تا اندازهگیری دقیق دوزینگ مواد در صنعت داروسازی، این دستگاهها برای سنجش مقدار جریان کارایی دارند. اما نوع کاربرد را باید با در نظر گرفتن نوع سیال، تکنولوژی اندازهگیری فلومتر، حساسیت خط و قابلیتهای ارتباطی و کنترلی در نظر بگیرید. کاربرد فلومترها برای اندازهگیری جریان بسیار متنوع است، مانند:
- اندازهگیری دقیق دبی نفت خام، گاز طبیعی و فراوردههای پالایشگاهی
- پایش دبی آب و کنترل تزریق مواد شیمیایی در تصفیه خانهها و فاضلاب
- دوزینگ دقیق مواد اولیه مایع در صنایع غذایی و دارویی
- اندازهگیری دبی آب گرم و سرد در تاسیسات ساختمان
- کنترل نسبت اختلاط مواد در رآکتورهای صنایع شیمیایی
- و…
مانومتر چیست؟
مانومتر یا فشارسنج دستگاهی است که فشار یک سیال اعم از گاز یا مایع را در یک نقطه مشخص داخل لوله یا مخزن اندازهگیری میکند. این دستگاه قادر است که شدت لحظهای فشار را با واحد بار (Bar) و یا پاسکال (Pa) نشان دهد. ولی در کل وظیفه آنها اندازهگیری مقدار نیروی وارد شده به دیوارهها و تجهیزات فرایندی است.
یک دستگاه مانومتر با توجه به نوع طراحی و تنظیمات قادر است انواع فشارهای نسبی، مطلق، تفاضلی و حتی فشار خلا را اندازهگیری کند. همچنین در مدلهای گیجدار، دیافراگمی، دیجیتالی و کپسولی طراحی میشود که هر کدام کاربردی تخصصی دارند. این وسیله به نوعی جایگاه حفاظتی برای کل سیستم را بازی کرده و هر نوع وارد شدن فرایند در منطقه بحرانی را گزارش میدهد.
در بررسی فرق فلومتر و مانومتر، شناخت کاربرد مدلهای مختلف مانومتر هم اهمیت دارد؛ برای مثال مانومتر اکسیژن برای کنترل فشار گاز اکسیژن و مانومتر فشار وکیوم برای اندازهگیری فشار منفی یا خلأ در سیستمهای صنعتی استفاده میشود.

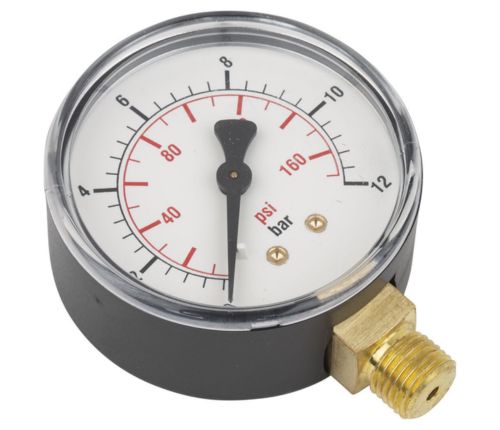

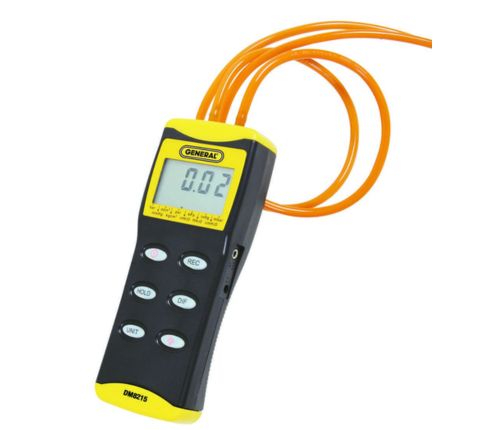

کاربردهای مانومتر
مانومتر در نگاه نخست دستگاه چندان استراتژیکی به نظر نمیآید، اما در عمل یکی از حیاتیترین نقاط پایش در هر سیستم فرایندی تحت فشار است. از بویلرهای صنعتی گرفته تا خطوط انتقال گاز شهری یک دستگاه مانومتر میتواند مرز بین عملکرد ایمن و فاجعه را شناسایی کند. بارها دیدهایم که بسیاری از خرابیهای بزرگ ابتدا به شکل یک افت یا نوسان کوچک فشار دیده میشوند و فقط یک مانومتر سالم و دقیق است که چنین هشدارهای پنهان را شناسایی میکند. کاربردهایی مانند:
- پایش مداوم فشار بخار و آب در بویلرها و مخازن تحت فشار
- کنترل فشار خروجی کمپرسورها در سیستم توزیع هوای فشرده
- اندازهگیری فشار روغن یا هوا در سیستمهای هیدرولیکی و پنوماتیکی
- ایستگاههای تقلیل فشار در خطوط انتقال گاز
- اندازهگیری فشار هوا در کانالها، فیلترها و دمپرهای سیستم تهویه و HVAC
- و…

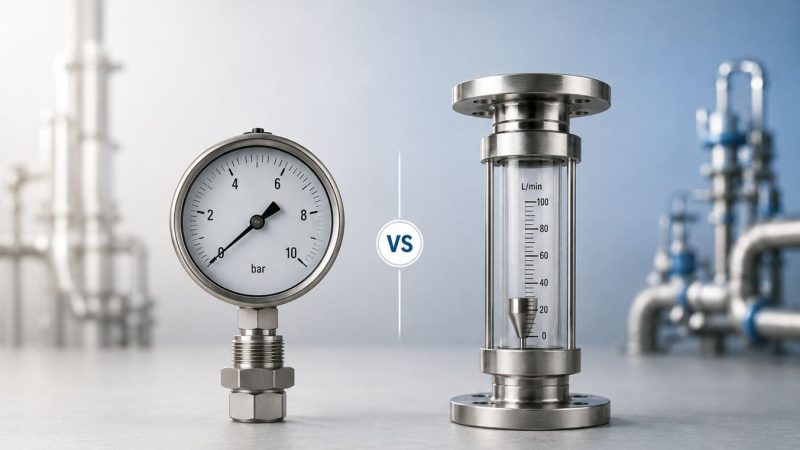

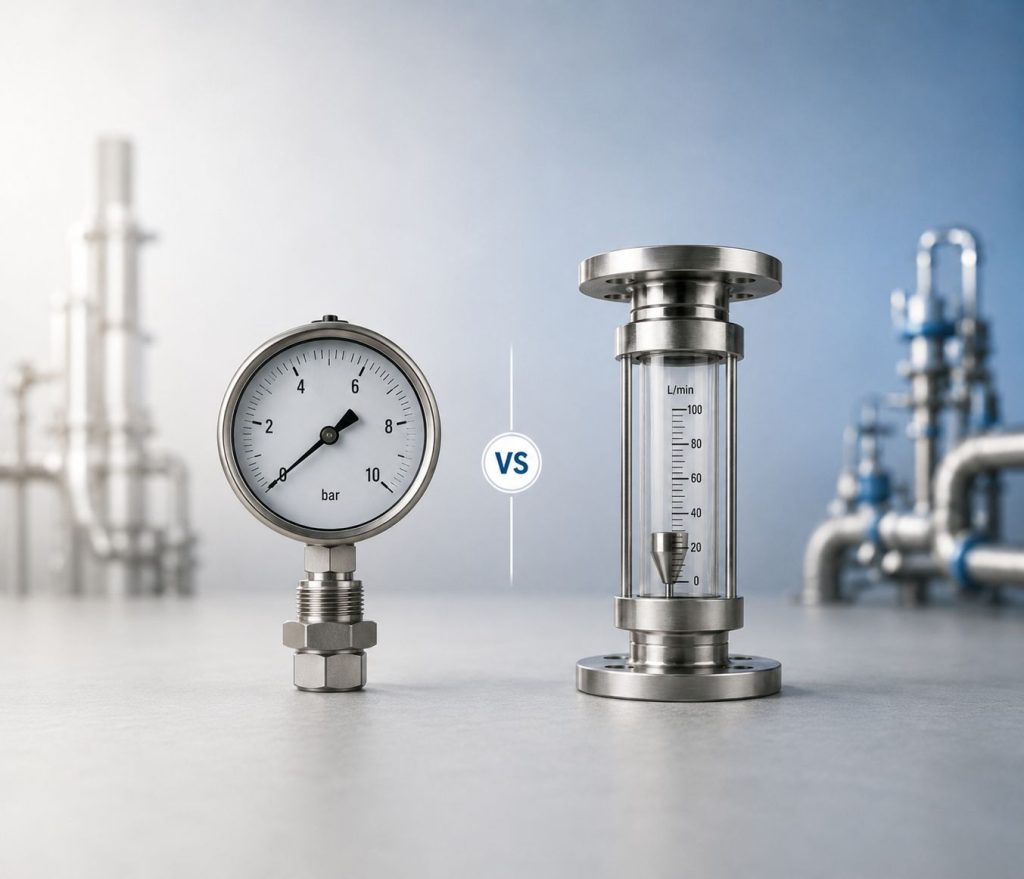

تفاوت مانومتر و فلومتر
اگر جزئیات فرق مانومتر و فلومتر را بررسی کنید، احتمالاً یک الگو را متوجه خواهید شد. بسیاری از اپراتورها در صنایع فقط به مانومتر نگاه میکنند و تصور میکنند اگر فشار هست، پس حتماً جریان وجود دارد. اما همین اشتباه ساده بارها منجر به سوختن پمپها، خشک کار کردن تجهیزات و توقف خط تولید شده است. توصیه میکنیم که در حین کار هرگز صرفاً به گیج فشار مانومتر بسنده نکنید و همیشه ترکیبی از فلومتر و مانومتر را در کنار هم به عنوان دو شاهد مستقل از شرایط سیستم در نظر بگیرید. برای درک بهتر این توصیه اجازه دهید تا تفاوت این دو دستگاه را بررسی کنیم.
فرق فلومتر و مانومتر از لحاظ نحوه عملکرد
فلومتر و مانومتر هر دو ابزارهای اندازهگیری هستند، اما آنچه اندازه میگیرند و روشی که به کار میبرند کاملاً متفاوت است. فلومتر با حرکت سیال کار دارد و دبی را از طریق کمیتهایی مثل سرعت، نیروی کوریولیس یا اختلاف زمانی امواج صوتی استخراج میکند. اما مانومتر با نیروی سیال کار دارد و فشار را از طریق تغییر شکل یک عنصر الاستیکی میسنجد.

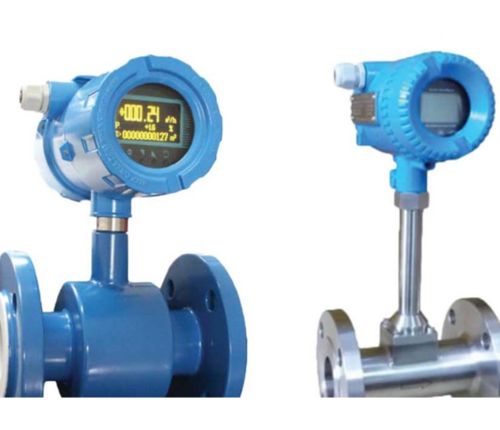

نحوه عملکرد فلومتر
فلومترها با اندازهگیری یک کمیت فیزیکی که تحت تاثیر جریان سیال تغییر میکند، مقدار دبی را محاسبه میکنند. این کمیت بسته به نوع فلومتر میتواند سرعت، نیرو، فرکانس یا زمان عبور امواج باشد. به عنوان مثال در فلومتر الکترومغناطیسی، یک میدان مغناطیسی در لوله ایجاد میشود و وقتی مایع رسانا از آن عبور میکند با اندازهگیری تغییرات ولتاژ القا شده قادر است که مقدار جریان را اندازهگیری کند.
نحوه عملکرد مانومتر
مانومتر با تبدیل فشار سیال به یک جابجایی مکانیکی یا سیگنال الکتریکی کار میکند. در این دستگاهها فشار سیال باعث تغییر شکل یک عنصر الاستیکی خواهد شد. به عنوان مثال در مانومتر بوردون تیوب از یک لوله فلزی خمیده که با افزایش فشار تمایل به تغییر شکل دارد، برای حرکت عقربه و اندازهگیری فشار استفاده میشود.
نحوه کارکرد اساسیترین تفاوت فلومتر با مانومتر است که حتی در انتخاب صحیح آنها نقش دارد. در کل اول باید مشخص کنید که چه چیزی برای فرایند شما حیاتیتر است. آیا در سیستم شما دانستن فشار اولویت دارد و یا مقدار جریان یک المان حیاتی است؟ اما در اکثر سیستمهای فرایندی از هر دو ابزار همزمان در جای درست و برای پایش هدفمند استفاده میشود.

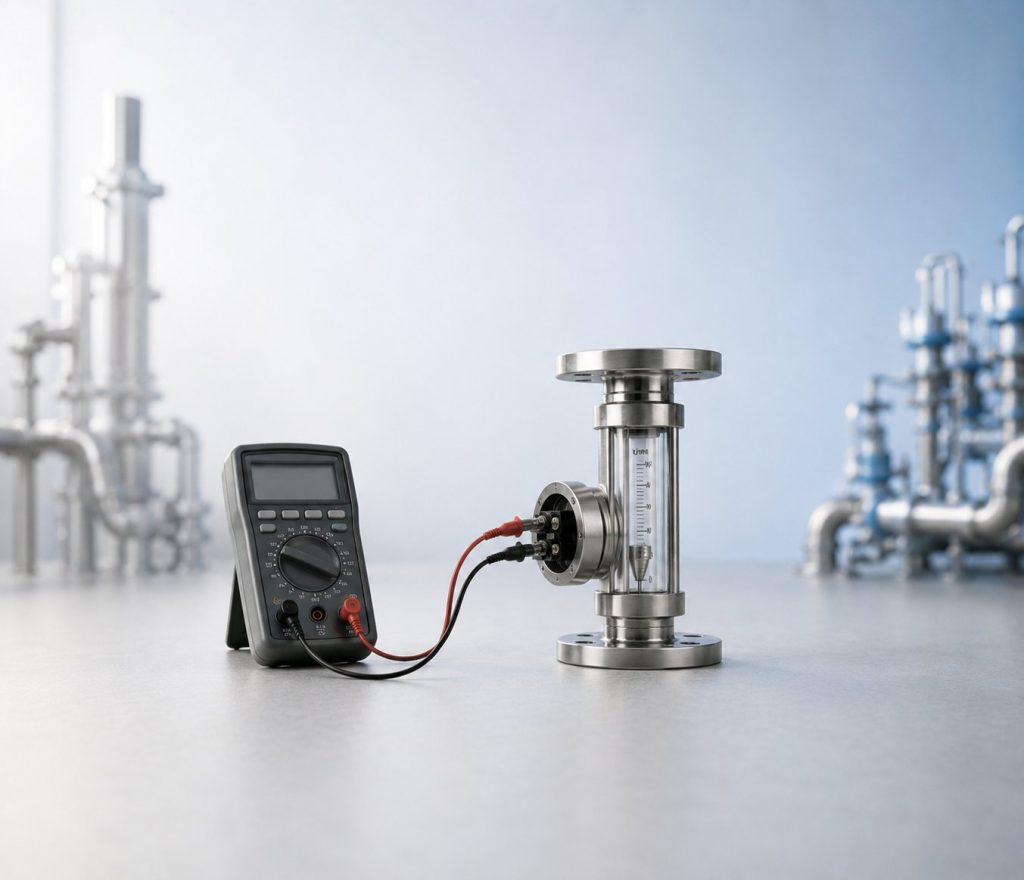

بعد از آشنایی با تفاوت تجهیزات اندازهگیری جریان و فشار، بررسی روش تست فلومتر با اهم متر میتواند به شما کمک کند تا سلامت اولیه فلومتر را قبل از نصب یا راهاندازی بهتر ارزیابی کنید.
فرق فلومتر و مانومتر از لحاظ نوع نمایش
اگر شناخت کافی درباره تحلیل اعداد نمایش داده شده این دو دستگاه نداشته باشید، ممکن است با مشکلات بزرگی مواجه شوید. مثلاً در یک پروژه راهاندازی ایستگاه پمپاژ، اپراتور شیفت شب مداوم گزارش میداد که همه چیز نرمال است و فقط به نمایشگر مانومتر خروجی پمپ نگاه کرده بود. اما صبح همان روز فهمیدیم که فلومتر اولتراسونیک ایستگاه پمپاژ روی عدد صفر قفل شده بود و پمپ ساعتها در حالت بسته (Deadhead) کار میکرد و دمای روغن هیدرولیک داخل آن به قدری افزایش پیدا کرده بود که ممکن بود به کاسه نمدها آسیب برسد. اجازه دهید تا این تفاوت در نحوه نمایش را با نگاه فنیتری موشکافی کنیم.
نوع نمایش در فلومتر
فلومترها دبی لحظهای و در بسیاری موارد دبی تجمعی (Totalizer) را نمایش میدهند. نمایشگر این تجهیزات میتواند آنالوگی (عقربهای) یا دیجیتالی باشد. همچنین خروجی هر فلومتر برای ارتباط با تجهیزات کنترلی معمولاً از نوع ۴ الی ۲۰ میلی آمپر، پالس یا پروتکلهای دیجیتال HART و Modbus است. این دستگاه مقدار دبی متغیر و پیوسته را بدون در نظر گرفتن فشار عملیاتی گزارش میدهد.
نوع نمایش در مانومتر
مانومترها در نقطه مقابل فلومترها برای نمایش لحظهای فشار طراحی شدهاند. نمایشگر یک مانومتر میتواند عقربه مکانیکی و یا نمایشگر دیجیتالی باشد. اما در نهایت عدد نشان داده شده روی نمایشگر و یا عدد ارسال شده از طریق خروجی آنالوگ ۴ – ۲۰ میلی آمپر صرفاً مقدار فشار لحظهای خط لوله است. این در حالی است که ممکن است جریان پیوسته متوقف شده و فلومتر در یک فاز عملیاتی دیگری قرار بگیرد.
فرق مانومتر و فلومتر از نظر نحوه استفاده
در طراحی بسیاری از سیستمهای فرایندی هر دو تجهیز فلومتر و مانومتر حضور دارند، ولی هر کدام هدفی خاص و شرایط استفاده متفاوتی را دنبال میکنند. عدم اطلاع از نحوه استفاده این دو دستگاه ممکن است به قیمت جان شما تمام شود. مانند حادثهای که در یک واحد تولید رنگ اتفاق افتاد. اپراتور باید فشار داخل میکسر را تا قبل از باز کردن درب کنترل میکرد. اما از آنجا که فلومتر دبی صفر را نشان میداد، نتیجه گرفت که فشاری داخل مخزن وجود ندارد. این در حالی است که دستگاه یک گیج مانومتر برای نشان دادن فشار داشت که به آن توجهی نشده بود. نحوه استفاده از اطلاعات این دو دستگاه مرز کارکرد ایمن و پایدار سیستم است.
نحوه استفاده از فلومتر
فلومترها باید در مسیر جریان نصب شوند. از این رو آنها را به شکل سری در میانه مسیر لولهکشی فرایند نصب میکنند. نصب هر فلومتر کاملاً وابسته به طول مستقیم لوله قبل و بعد از دستگاه است تا جریان کاملاً عاری از تلاطم را اندازهگیری کند. اما نوع فلومتر کاملاً وابسته به نوع سیال است. به عنوان مثال برای سیالات رسانا از فلومتر الکترومغناطیسی و برای خطوط بزرگ با سیالات فوق تمیز از فلومتر اولتراستونیک استفاده میکنند. این تجهیزات به صورت دائمی نصب شده و برای پایش پیوسته دبی کارایی دارند.

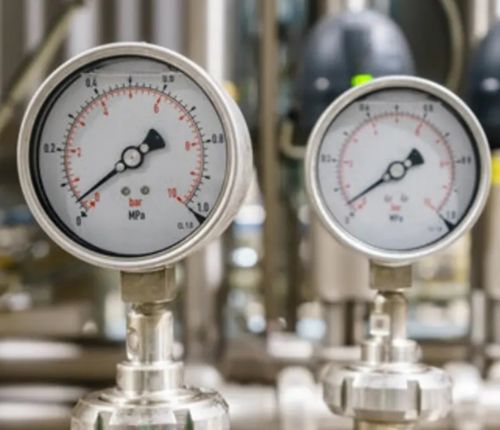

نحوه استفاده از مانومتر
مانومتر در مسیر جریان نصب نمیشود، بلکه از طریق یک انشعاب فرعی به سیستم متصل است. در این صورت سیال به طور کامل از داخل مانومتر عبور نمیکند، بلکه تنها بخشی از سیال به عنوان جریان تست اندازهگیری فشار در اختیار سنسور مانومتر قرار میگیرد. محل اتصال مانومتر درست عکس فلومتر است و آن را به شکل موازی قرار میدهند. از طرفی مانومترها معمولاً تحمل دبی بالا را ندارند و قطعات داخلی آنها به سرعت فرسوده میشود. اما همین روش نصب کافی است تا فقط مقدار فشار را اندازهگیری کرده و هیچ اطلاعاتی از دبی سیستم در اختیار شما قرار نمیدهند.
فرق فلومتر و مانومتر از لحاظ طراحی و ساختار
فلومتر و مانومتر از نظر طراحی و ساختار، دو مسیر کاملاً متفاوت را طی میکنند. فلومترها برای عبور کامل سیال از درون خود طراحی شدهاند و از طریق اجزای پیچیده مانند الکترود، پروانه و یا سنسورهای اولتراسونیک با جریان تعامل دارند. در مقابل مانومتر از طریق یک انشعاب ساده به سیستم متصل است و تنها تغییر شکل یک عنصر الاستیکی مانند لوله بوردون یا دیافراگم را میسنجد. طراحی و ساختار این دو دستگاه تفاوتهای بنیادین دارد.
طراحی و ساختار فلومتر
فلومترها از یک بدنه اصلی با ورودی و خروجی برای عبور کامل سیال برخوردار هستند. اما درون بدنه بسته به نوع فلومتر یک عنصر اندازهگیری قرار دارد که با جریان سیال تعامل کرده و قادر است تا کمیتی فیزیکی مانند سرعت، نیرو یا فرکانس را اندازهگیری نماید. طراحی و ساختار فلومترها به چند نکته کلیدی وابسته است:
- بدنه معمولاً از فولاد ضد زنگ، فولاد کربنی یا مواد پلیمری با قابلیت تحمل فشار و دمای فرایند
- قابلیت اتصال مستقیم به لوله از طریق فلنج، رزوه یا ویفر
- نیازمند به طول مستقیم لوله در ورودی برای حذف تلاطم
- دارای قطعه متحرک مانند پروانه و یا سنسورهای غیر متحرک الکترومغناطیس و اولتراسونیک

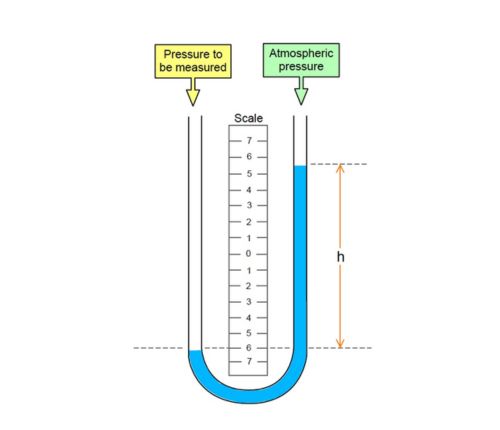

طراحی و ساختار مانومتر
مانومترها یک بدنه بیرونی دارند که عنصر الاستیکی حساس به فشار را در داخل خود جای داده است. شکل این عنصر که میتواند فنر بوردون یا دیافراگم باشد، با جابجایی فشار سیال تغییر میکند. این تغییر شکل از طریق یک مکانیزم به عقربه و یا سنسور الکترونیکی منتقل میشود. ساختار و طراحی مانومتر را میتوان در موارد زیر خلاصه کرد:
- دارای عنصر حسگر یک لوله فلزی خمیده یا دیافراگم فلزی نازک
- مکانیزم چرخدنده و اهرم که حرکت کوچک عنصر حسگر را به چرخش عقربه تبدیل میکند.
- اتصال به خط لوله یا مخزن به شکل موازی از طریق رزوه یا اینچ
- بدنه صفحه گیج معمولاً از جنس فولاد ضد زنگ، برنجی یا پلاستیکی
فرق فلومتر و مانومتر از لحاظ کاربردها
فلومترها در کل برای کنترل فرایند و مانومترها در کل برای ایمنی فرایند استفاده میشوند. در بسیاری از واحدهای صنعتی، مانومترها تقریباً همه جا هستند و پیوسته فشار لحظهای خطوط لوله و مخازن درب بسته را اندازهگیری میکنند. اما فلومترها صرفاً روی خطوط لوله در بخشهای ورودی فرایند نصب میشوند. با این حال بارها دیدهام که عدم تلفیق صحیح این دو تجهیز میتواند عملکرد سیستم را مختل کند. نصب فلومتر در مسیرهای حیاتی کاملاً منطقی است تا در کنار فشار از مقدار جریان سیستم نیز مطلع باشیم. با این حال این دو ابزار از لحاظ کاربردی در دو دنیای کاملاً متفاوت هستند.
کاربرد فلومتر
فلومترها صرفاً فقط ابزارهای اندازهگیری نیستند، بلکه دبی فرایند را در یک جریان پیوسته نشان میدهند. هر جا که سیال حرکت میکند و باید مقدار سیال جابجا شده را اندازهگیری کنیم، به نصب یک فلومتر مناسب نیاز داریم. کاربردهایی مانند اندازهگیری مصرف آب، گاز و سوخت در صنایع و ساختمانها، کنترل دقیق دبی خوراک ورودی به رآکتورها و واحدهای فرایندی در پالایشگاهها، دوزینگ و تزریق مواد در صنایع غذایی، دارویی و شیمیایی با دقت بالا و… از این موارد هستند.
کاربرد مانومتر
مانومتر احتمالاً سادهترین ابزار اندازهگیری در صنعت است، اما کاربردی گسترده در هر نوع فرایندی دارند. ایمنی و کارکرد سیستم در شرایط پایدار به عملکرد دقیق این نوع تجهیزات بستگی دارد. خیلی ساده هر جا که فشار سیال اعم از مایع یا گاز در کار باشد، باید از یک مانومتر برای پایش دائمی شرایط ایمن استفاده کرد. مانومتر میتوانند فشار دقیق خطوط در سکون کامل و دبی صفر را اندازهگیری کنند.
جدول مقایسه کاربرد فلومتر و مانومتر
اساساً فلومترها با حرکت سیال کار دارند و مانومترها نیروی سیال را محاسبه میکنند. در واقع فلومتر مقدار جریان مصرف شده یا عبور کرده را نشان میدهد و مانومتر با اندازهگیری فشار مقدار سیال باقیمانده در مخزن را اعلام میکند. عملاً هیچکدام نمیتوانند جای یکدیگر را بگیرند. بزرگترین اشتباه اپراتورها و مهندسین در درک این تفاوت باریک است. زیرا آنها فقط مانومتر را نگاه کرده و تصور میکنند که فشار همان جریان است. در جدول زیر سعی کردهایم تا این تفاوت را بررسی کنیم:
| جنبه کاربردی | فلومتر | مانومتر |
| هدف اصلی | اندازهگیری جریان | اندازهگیری فشار |
| روش پایش | اندازهگیری حرکت سیال | اندازهگیری نیروی سیال |
| شرایط کارکرد | فقط سیال متحرک را سنس میکند | فشار در حالت سکون یا حرکت سیال را اندازه میگیرد. |
| نوع هشدار | فرایندی برای بررسی قطع یا وصل جریان | ایمنی برای جلوگیری از افزایش یا افت فشار |
| شرایط نصب | در مسیر اصلی جریان (خطوط لوله) | روی مخزن تحت فشار یا خروجی پمپ |
فرق فلومتر و مانومتر از لحاظ نحوه اندازهگیری
فلومتر و مانومتر هر دو کمیتهای فیزیکی را اندازهگیری میکنند، اما یکی با جریان سیال تعامل دارد و دیگری قرار است فشار سیال را بسنجد. این تفاوت در نحوه اندازهگیری باعث شده تا کاربرد، روش نصب و حتی رفتار آنها برای شرایط مختلف کاملاً متفاوت باشند. البته برای اندازهگیری دبی حتماً از فلومتر استفاده کنید و هرگز به مانومتر برای تشخیص جریان اعتماد نکنید. یادتان باشد که فشار بالا با دبی صفر به معنای مسیر بسته است، نه اینکه هیچ فشاری در خط وجود ندارد. این تفکیک شرایط به علت تفاوت در نحوه اندازهگیری این دو دستگاه است:

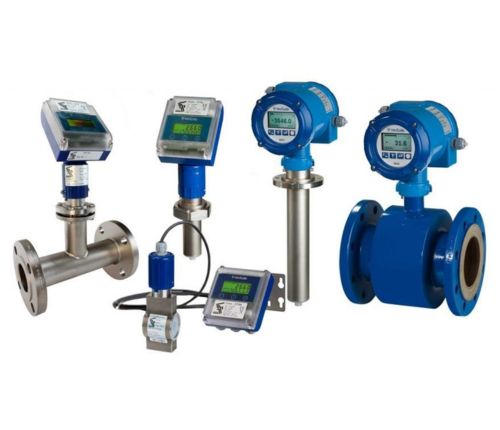

نحوه اندازهگیری فلومتر
فلومتر در تعامل مستقیم با جریان سیال از طریق یک المان مکانیکی یا الکترونیکی کار میکند. سیال باید از داخل فلومتر عبور کند و این المان را تحریک کرده تا اندازهگیری انجام شود. برای همین فلومترها بدون جریان هیچ عددی را ثبت نمیکنند.
نحوه اندازهگیری مانومتر
مانومتر برعکس فلومتر، موازی با جریان نصب شده و با تغییر شکل یک عنصر الاستیکی، فشار سیال اندازهگیری میکند. این عنصر الاستیکی و متحرک میتواند لوله خمیده (بوردون تیوب)، دیافراگم یا یک کپسول باشد. مانومترها حتی وقتی سیال کاملاً ساکن است نیز فشار داخل لوله یا مخزن را نشان میدهند.
فرق فلومتر و مانومتر از لحاظ هدف استفاده
فرض کنید سیال از یک مخزن تحت فشار خارج میشود. با فلومتر میتوانید مقدار جریان را اندازهگیری کرده و با مانومتر از مقدار سیال باقیمانده داخل مخزن مطلع میشوید. با همین مثال ساده قطعاً به خوبی قادر هستید که تفاوت فلومتر با مانومتر از لحاظ هدف استفاده را تحلیل کنید.
هدف استفاده از فلومتر
هدف اصلی این ابزار برای پایش و کنترل فرایند، محاسبه مصرف، دوزینگ دقیق مواد و صورتحسابگیری از مقدار حجم سیال عبور کرده است. برای کنترل مقدار دقیق سوخت مشعل گرفته تا اندازهگیری آب مصرفی یک واحد ساختمانی باید از فلومتر استفاده کنید.
هدف استفاده از مانومتر
هدف اصلی این ابزار برای تامین ایمنی، جلوگیری از ترکیدگی، تشخیص نشتی و پایش شرایط کاری تجهیزات تحت فشار مانند مخازن، رآکتورها، پمپها و کمپرسورها است. مانومتر به شما میگوید که آیا فشار کنونی سیستم در شرایط نرمال قرار دارد یا خیر.
فرق فلومتر و مانومتر از لحاظ ایمنی
فلومتر و مانومتر هر دو به ایمنی سیستم کمک میکنند، اما از دو مسیر کاملاً کارایی دارند. مانومتر با اندازهگیری فشار، مستقیماً ایمنی فرایند را هدف گرفته و از ترکیدن یا انفجار تجهیزات جلوگیری میکند. اما فلومتر یک تجهیز ایمنی غیرمستقیم است که از طریق حفظ پایداری فرایند مانع از خرابیهای زنجیرهای در سیستمهای صنعتی میشود. توصیه میکنم که مانومتر را همیشه سپر ایمنی سیستم در نظر گرفته و از فلومتر به عنوان یک ابزار مراقبتی استفاده کنید. البته بهتر است قابلیتهای ایمنی این دو را دقیق تر بررسی کنیم:

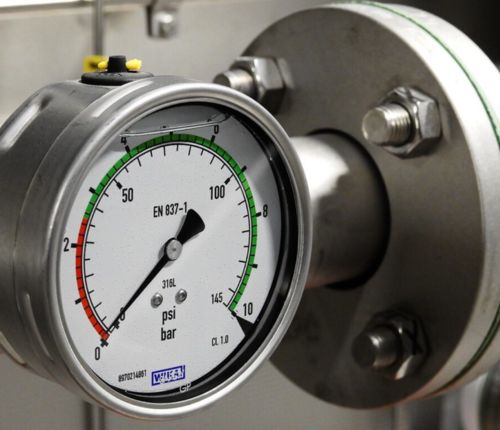

نقش ایمنی مانومتر
مانومتر از تجهیزات ایمنی برای جلوگیری از فاجعههای ناگهانی است. فشار بیش از حد در یک بویلر، مخزن یا کمپرسور میتواند در کسری از ثانیه به انفجار منجر شود، ولی مانومتر با نمایش مداوم فشار این فرصت را به شما میدهد تا قبل از رسیدن به شرایط بحرانی واکنش مناسب نشان دهید.
نقش ایمنی فلومتر
فلومتر به شکل غیر مستقیم از سیستم محافظت میکند. به عنوان مثال کاهش یا قطع ناگهانی دبی میتواند باعث خشک کار کردن پمپ و یا اختلال در عملکرد یک مبدل حرارتی شود. اما فلومتر با تشخیص به موقع افت جریان از تبعات خسارت در کل سیستم جلوگیری میکند.
فرق فلومتر و مانومتر از نظر محل نصب
گاهی عدم درک تفاوت فلومتر با مانومتر باعث میشود تا آنها را در مکانها و یا شرایط نامناسبی نصب کنید. یک بار هنگام راهاندازی ایستگاه پمپاژ، فلومتر را درست بعد از یک زانو در مسیر لولهکشی پمپ نصب کرده بودیم، اما دبی دائماً نوسان داشت. متاسفانه به اشتباه فکر میکردیم که پمپ خراب است ولی مشکل در تلاطم جریان درست بعد از زانویی بود و نمیگذاشت تا فلومتر به درستی اندازهگیری کند. بهتر است همیشه محل نصب فلومتر یا مانومتر را براساس دیتا شیت سازنده انتخاب کنید.
محل نصب ایدهآل فلومتر
فلومتر باید در خط لوله و در مسیر مستقیم نصب شود. این دستگاه برای اندازهگیری درست و دقیق، به طول لولههای صاف قبل و بعد از خود نیاز دارد تا یک جریان بدون تلاطم را اندازهگیری کند.

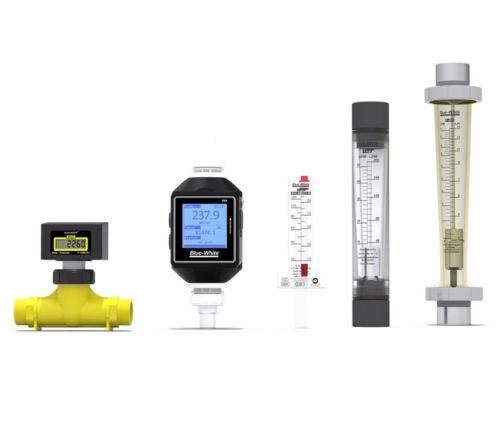

محل نصب ایدهآل مانومتر
مانومترها از طریق روزنههای رزوهای به سیستم متصل میشوند و نیازی به قرار گرفتن در مسیر اصلی جریان ندارند. میتوان آنها را روی مخزن، پمپ، فیلتر یا هر نقطه دلخواه دیگری نصب کرد. اما برای حفاظت در برابر ضربات ناگهانی باید یک شیر قطع کن و یک ضربه گیر یا سیفون قبل از مانومتر نصب گردد.
بررسی اجمالی تفاوتهای فلومتر با مانومتر
فلومتر و مانومتر دو ابزار اندازهگیری پرکاربرد در صنعت هستند که هر کدام پارامتری کاملاً متفاوت را میسنجند. مشکل اصلی زمانی است که هدف استفاده از این دو را اشتباه گرفته و وظایف آنها را جای یکدیگر تعریف کنید. به عنوان مثال با فرض وجود فشار توسط مانومتر درباره جریان سیال قضاوت کنید و یا برعکس بخواهید که از روی مقدار دبی درباره افزایش یا افت فشار نظر دهید. در جدول زیر این دو ابزار اندازهگیری دبی و فشار را از تمام زوایا مقایسه کردهایم.
| معیار | فلومتر | مانومتر |
| پارامتر اندازهگیری | دبی (حجم یا جرم در واحد زمان) | فشار (نیروی وارد بر سطح) |
| واحد اصلی | m۳/h و L/min | psi و Pa و Bar |
| هدف اصلی | کنترل فرایند، دوزینگ | ایمنی، جلوگیری از ترکیدگی، تست نشت |
| نقش در فرایند | کنترل کمیت | کنترل شرایط |
| نوع هشدار | هشدار فرایندی (کاهش یا قطع جریان) | هشدار ایمنی (فشار بیش از حد و بحرانی) |
| نحوه نصب | سری در مسیر جریان | انشعاب از خط لوله یا مخزن |
| عبور سیال | تمام سیال از داخل آن عبور میکند | فقط بخش کوچکی از سیال با آن تماس دارد |
| خروجی | ۴-۲۰ mA / Mod bus / HART | نمایش محلی (عقربهای) یا ۲۰ – ۴ میلی آمپر |
| انواع رایج | الکترومغناطیس، کوریولیس، توربینی، اولتراسونیک و… | بوردون تیوپ، دیافراگمی، کپسولی، دیجیتالی |
آیا مانومتر و فلومتر میتوانند ترکیبی باشند؟
وقتی فلومتر و مانومتر هر دو با سیال در ارتباط هستند، منطقی است که آنها را در یک دستگاه مشترک و با قابلیت اندازهگیری دو پارامتر متفاوت فشار و دبی طراحی کنند. در بازار برخی از دستگاههای ترکیبی عرضه شده که هم دبی و هم فشار را همزمان اندازهگیری میکنند. استفاده از این نوع تجهیزات ترکیبی از چند منظر مفید است:
- باعث کاهش اتصالات و نقاط نشتی بالقوه میشود.
- در فضای نصب و هزینههای لولهکشی صرفهجویی خواهد شد.
- قابلیت دریافت همزمان دو پارامتر از یک نقطه برای تحلیل دقیقتر فرایند دارد.
آیا در سیستم به هر دو تجهیز نیاز دارید؟
اگرچه فرق فلومتر با مانومتر در بسیاری جهات قابل توجه است، اما این دو هرگز رقیب یکدیگر نیستند. بلکه صرفاً دو تجهیز از یک سیستم مرکزی پایش و کنترل فرایند محسوب میشوند. فلومتر به شما میگوید که فرایند چقدر خوب پیش میرود و در عوض مانومتر به شما میگوید که آیا این پیشروی امن است یا در شرایط بحرانی قرار دارید؟
اشتباه رایج این است که مانومتر را در همه جا نصب میکنند اما فلومتر را فقط در نقاط محدودی به کار میبرند. این باعث میشود که تقریباً در همه جای فرایند به راحتی مقدار فشار را ارزیابی کنید، اما از جریان در بسیاری از نقاط بیاطلاع هستید. بارها دیدهام که فشار نرمال با دبی صفر یکی از رایجترین سناریوهای خرابی بوده است. بهتر است حتماً در هر مسیرهای حیاتی که کاهش یا قطع جریان میتواند به محصول، تجهیز یا ایمنی سیستم آسیب بزند، فلومتر را حذف نکنید. اگر بودجه شما محدود است، اولویت را با نصب فلومتر در مسیرهای اصلی و نصب مانومتر در نقاط پرخطر مدیریت کنید.
در انتخاب تجهیزات اندازهگیری جریان، بررسی گزینههایی مثل خرید فلومتر جرمی، فلومتر التراسونیک و فلومتر ifm میتواند به شناخت بهتر انواع فلومتر و تفاوت آن با تجهیزاتی مانند مانومتر کمک کند.
سوالات متداول
- آیا میتوان از مانومتر برای تشخیص جریان سیال در خطوط لوله استفاده کرد؟
خیر، مانومتر فقط فشار را نشان میدهد. ممکن است فشار نرمال باشد، اما مسیر بسته شده و دبی صفر است.
- اگر بودجه پروژه محدود است، کدامیک را نصب کنیم؟
صرفاً به علت بودجه یکی را جایگزین دیگری نکنید. اما اگر چارهای ندارید، این کار را بسته به فرایند انجام دهید. اگر ایمنی و اولویت است (مخازن تحت فشار، بویلر، کمپرسور) مانومتر را انتخاب کنید و اگر کنترل فرایند در اولویت است (دوزینگ، مصرف و…) فلومتر را تهیه کنید.
- فلومتر را باید قبل از پمپ نصب کرد یا بعد از پمپ؟
فلومتر را بعد از پمپ با رعایت فاصله مناسب طبق دیتاشیت ساخته شده نصب کنید.
- مانومتر روغن چه فرقی با مانومتر خشک دارد؟
محفظه مانومتر روغنی از گلیسیرین یا روغن پر شده که لرزش عقربه را کاهش میدهد. مدلهای روغنی صرفاً برای محیطها با لرزش زیاد یا فشارهای ضرباندار مناسب هستند.
