آشنایی جامع با ماشین‌آلات تزریق پلاستیک

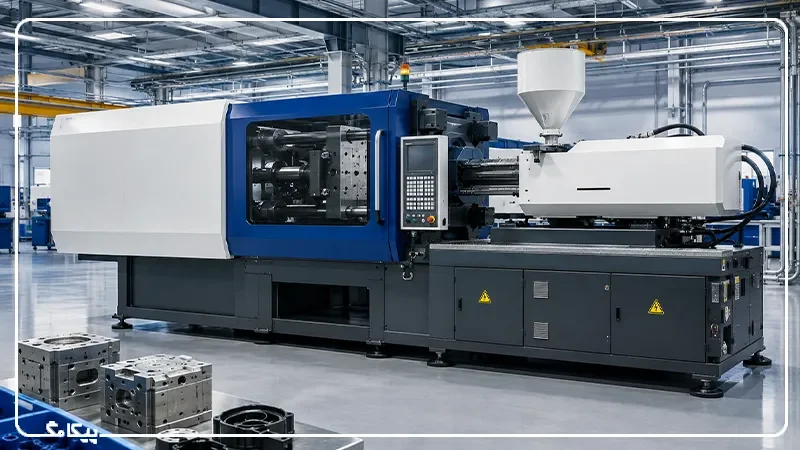

ماشین آلات تزریق پلاستیک (Plastic Injection Molding Machine) تجهیزات صنعتی هستند که قطعات و محصولات پلاستیکی را به روش قالب‌گیری تزریقی تولید می‌کنند. در این فرآیند، مواد اولیه‌ی پلاستیکی پس از ورود به دستگاه، ذوب و با فشار به درون قالب تزریق می‌شوند. سپس خنک‌کاری به شکل‌گیری محصول نهایی می‌انجامد.

سرعت بالا، قابلیت تولید قطعات با هندسه‌ی پیچیده، تکرارپذیری مناسب و امکان استفاده از طیف گسترده‌ای از مواد پلیمری، این دستگاه‌ها را به یکی از تجهیزات مهم در صنایع مختلف تبدیل کرده است. در این مطلب به‌صورت دقیق با ویژگی‌ها و کاربردهای ماشین آلات تزریق پلاستیک آشنا می‌شوید و راهکارهایی را برای راه‌اندازی کسب‌وکار به کمک آن‌ها می‌آموزید.

در فروشگاه اینترنتی پیکاتک می‌توانید انواع تجهیزات صنعتی مرتبط برای آغاز کارگاه تزریق پلاستیک، از پمپ‌های مواد پلیمری گرفته تا دماسنج‌های صنعتی و تجهیزات جابه‌جایی محصولات را تهیه کنید. کارشناسان پیکاتک با بهره‌گیری از دانش روز، همواره آماده‌ی مشاوره در زمینه‌ی خرید و بهره‌برداری از این تجهیزات هستند. برای کسب اطلاعات بیشتر تماس بگیرید.

اجزای اصلی ماشین تزریق پلاستیک

اجزای دستگاه تزریق پلاستیک هر یک وظیفه‌ی مشخصی در قالب‌گیری قطعات دارند. هماهنگی میان آن‌ها، ذوب مواد در شرایط مناسب را تضمین می‌کند تا قطعه‌ی نهایی با ابعاد و کیفیت مورد نظر تولید شود.

در ماشین‌آلات مدرن این قطعات به‌صورت سیستمی یکپارچه کار می‌کنند و پارامترهایی مانند فشار، سرعت، دما و موقعیت اجزای متحرک، پیوسته کنترل می‌شود. در مدل‌های جدیدتر حتی با استفاده از هوش مصنوعی و اینترنت اشیاء امکان پایش و اجرای خودکار دستورها نیز هست.

واحد تزریق (Injection Unit)

ذوب، همگن‌سازی و تزریق مواد پلاستیکی به درون قالب را انجام می‌دهد. این مجموعه معمولا از قیف مواد، ماردون، سیلندر، سیستم گرمایش، نازل و سازوکار حرکت ماردون تشکیل می‌شود. مشخصات این بخش تأثیر مستقیمی بر ظرفیت تزریق، فشار، سرعت تزریق و توانایی دستگاه در پردازش مواد مختلف دارد.

قیف مواد (Hopper)

این قیف بزرگ، محل ورود گرانول یا سایر مواد اولیه به دستگاه است. مواد از طریق قیف، وارد ابتدای سیلندر شده و سپس ماردون آن‌ها را به سمت نازل هدایت می‌کند.

ماردون (Screw)

ماردون یا نوار نقاله مارپیچی، از مهم‌ترین اجزای واحد تزریق است که با چرخش خود مواد را جابه‌جا می‌کند و هم‌زمان با ترکیب اثر برشی و گرما، آن‌ها را به مذاب یکنواخت تبدیل می‌کند.

هنگام آماده‌سازی شات، ماردون به عقب حرکت و مقدار مشخصی از مواد مذاب را در جلوی خود جمع می‌کند؛ سپس در مرحله‌ی تزریق به سمت جلو رانده می‌شود و مذاب را درون قالب می‌فرستد.

سیلندر (Barrel)

محفظه‌ای است که ماردون داخل آن دوران می‌کند. معمولاً اطراف آن مجموعه‌ای از گرم‌کن‌ها قرار دارد که دمای مواد را به محدوده‌ی مناسب می‌رسانند و به حفظ آن کمک می‌کنند.

سیستم گرمایش (Heating System)

این سیستم چند ناحیه‌ی حرارتی دارد تا دمای بخش‌های مختلف سیلندر به‌صورت مستقل کنترل شود. دمای نامناسب می‌تواند بر ویسکوزیته‌ی مذاب، کیفیت قطعه و پایداری فرایند اثر بگذارد.

نازل (Nozzle)

در انتهای واحد تزریق قرار دارد و مسیر انتقال مواد مذاب از سیلندر به قالب را فراهم می‌کند. نازل باید هنگام تزریق به ورودی قالب متصل و به‌درستی آب‌بندی شود.

شیر یک‌طرفه (Check Valve)

چک ولو، در انتهای ماردون قرار می‌گیرد و هنگام تزریق از برگشت بیش از حد مواد مذاب به سمت عقب ماردون جلوگیری می‌کند. بنابراین باعث حفظ حجم و فشار شات و در نتیجه تکرارپذیری فرآیند می‌شود.

واحد گیره (Clamping Unit)

گیره وظیفه‌ی بسته نگه داشتن قالب در زمان تزریق و فراهم کردن امکان باز و بسته شدن آن را برای خارج کردن قطعه بر عهده دارد. این مجموعه باید نیروی کافی را برای مقابله با فشار مواد مذاب ایجاد کند. در صورت عملکرد ناقص، ممکن است قالب در زمان تزریق باز و در محل اتصال دو نیمه‌ی قالب، عیب‌هایی مانند پلیسه ایجاد شود.

صفحه ثابت و صفحه متحرک قالب (Platen)

این صفحه‌ها محل نصب دو نیمه‌ی قالب هستند. صفحه‌ی ثابت در یک طرف واحد گیره قرار دارد و صفحه‌ی متحرک هنگام باز و بسته شدن قالب به سمت آن حرکت می‌کند.

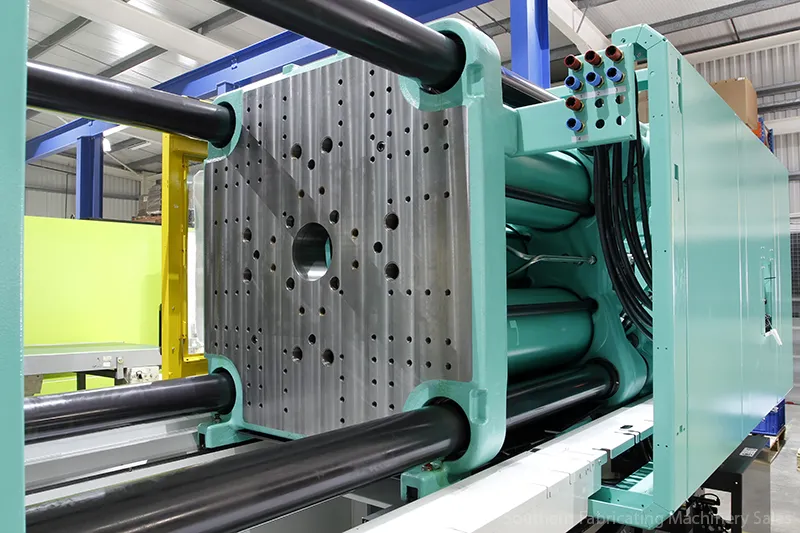

Tie Bar

میله‌هایی هستند که ساختار گیره را در برابر نیروهای ایجاد شده هنگام بسته شدن و تزریق، پایدار نگه می‌دارند. فاصله‌ی میان آن‌ها از پارامترهای مهم برای تعیین ابعاد قالب قابل نصب روی دستگاه است. این فاصله‌ی افقی و عمودی معمولاً در مشخصات فنی بیان می‌شود.

مکانیزم قفل

سازوکار باز و بسته شدن و قفل کردن قالب، می‌تواند بسته به طراحی دستگاه متفاوت باشد. برخی ماشین‌ها از مکانیزم Toggle و برخی از سیستم‌های Direct Lock یا سیستم‌های هیدرولیکی استفاده می‌کنند.

سیستم پران

سیستم پران (Ejection System) پس از باز شدن قالب، قطعه‌ی تولیدی را از نیمه‌ی قالب خارج می‌کند. این سیستم معمولاً از پین‌های پران و سازوکار حرکتی مرتبط تشکیل شده و عملکرد آن توسط سیستم‌های مختلف مکانیکی، هیدرولیکی یا الکتریکی است.

سیستم محرک

سیستم محرک، انرژی لازم برای حرکت بخش‌های مختلف را تأمین می‌کند. در ماشین‌های هیدرولیکی، پمپ، شیرهای کنترلی، سیلندرهای هیدرولیک، مخزن و خطوط انتقال روغن اجزای اصلی این سیستم را تشکیل می‌دهند. فشار روغن هیدرولیک می‌تواند برای ایجاد حرکت و نیروی مورد نیاز در بخش‌هایی مانند واحد گیره، واحد تزریق یا سیستم پران استفاده شود.

در ماشین‌های تمام‌الکتریکی، بخش قابل توجهی از این وظایف در کنترل سرووموتورها و سامانه‌های انتقال قدرت است. ماشین‌های هیبریدی نیز از ترکیبی از عملگرهای الکتریکی و هیدرولیکی استفاده می‌کنند.

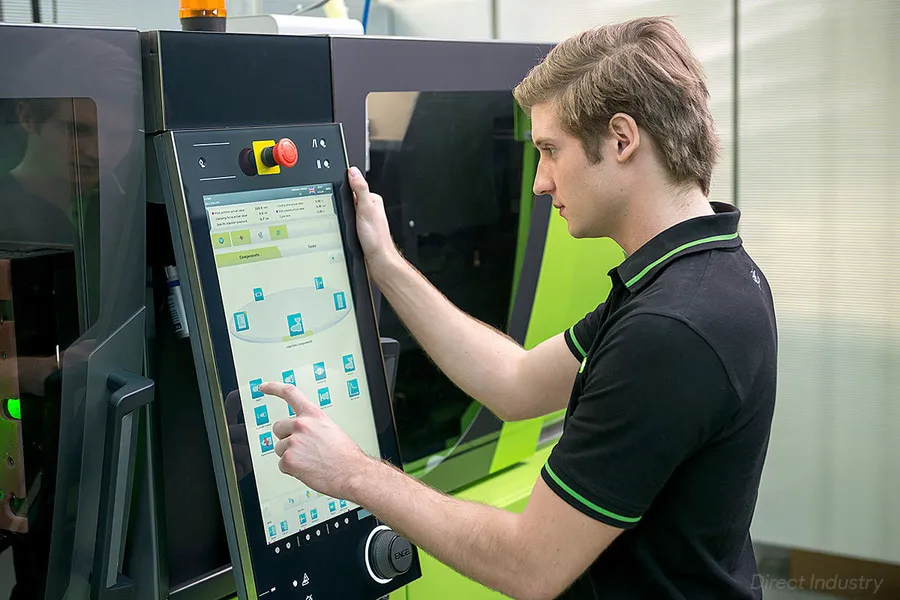

سیستم کنترل و PLC

سیستم کنترل، هماهنگی عملکرد بخش‌های مختلف ماشین و تنظیم شرایط فرآیند تزریق را بر عهده دارد. کنترلر دستگاه می‌تواند پارامترهایی مانند دمای نواحی مختلف سیلندر، فشار و سرعت تزریق، فشار نگهدارنده، سرعت و موقعیت ماردون، وضعیت باز و بسته شدن قالب و زمان‌بندی مراحل مختلف را تنظیم کند.

اپراتور معمولاً این پارامترها را توسط HMI یا نمایشگر دستگاه مشاهده و تنظیم می‌کند. سیستم‌های کنترل مدرن علاوه بر اجرای برنامه‌ی تزریق، امکان ذخیره‌ی شرایط فرآیند، نمایش وضعیت و پایش عملکرد را فراهم می‌کنند. برخی سازندگان حتی امکان یکپارچه‌سازی ربات‌ها و تجهیزات جانبی با سیستم هوشمند کنترل مرکزی را ارائه می‌دهند.

قالب تزریق

قالب یک ابزار قابل تعویض است که با نصب روی صفحات گیره، شکل و هندسه‌ی قطعه‌ی نهایی را تعیین می‌کند. این بخش معمولاً از دو قسمت اصلی یعنی هسته (Core) و حفره (Cavity) تشکیل می‌شود. مواد مذاب پس از عبور از مسیر ورود و توزیع مواد به حفره‌ی قالب می‌رسند و پس از خنک شدن، شکل آن را به خود می‌گیرند. از اجزای مهم مسیر جریان می‌توان به Sprue و Runner و Gate اشاره کرد.

قالب همچنین دارای کانال‌های خنک‌کاری برای کنترل دما و جایگاه سیستم پران است. کیفیت قطعه‌ی نهایی علاوه بر عملکرد دقیق ماشین، به طراحی و ساخت قالب، ویژگی‌های ماده و تنظیم پارامترهای فرآیند وابسته است. تعامل میان ماشین، قالب و مواد اولیه است که عملکرد بهینه‌ی یک سیستم قالب‌گیری تزریقی را تعیین می‌کند.

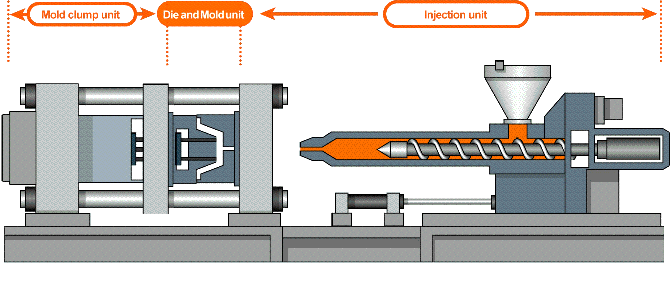

شیوه کار ماشین آلات تزریق پلاستیک

عملکرد ماشین تزریق پلاستیک بر پایه‌ی یک چرخه‌ی متوالی انجام می‌شود که طی آن مواد اولیه‌ی پلیمری به داخل دستگاه وارد شده، ذوب و آماده می‌شوند و پس از تزریق درون قالب، شکل نهایی را به خود می‌گیرند.

1. ورود مواد اولیه به قیف

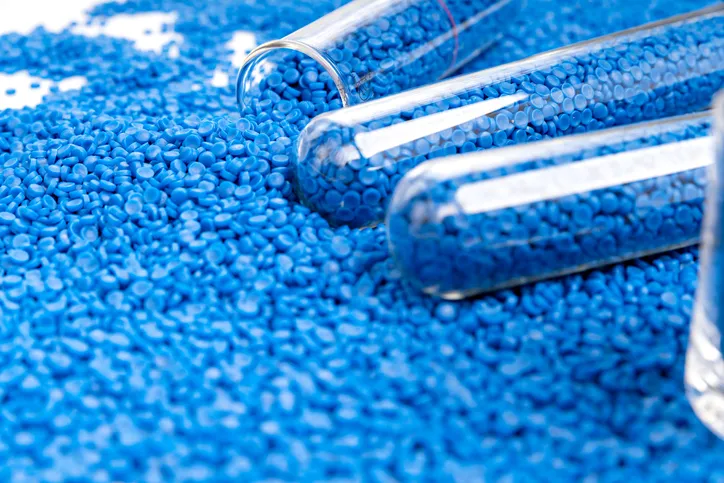

فرآیند تولید، از ورود مواد اولیه (معمولاً به شکل گرانول‌های پلاستیکی) به قیف آغاز می‌شود. قیف در بخش بالایی واحد تزریق، مواد را به سمت سیلندر هدایت می‌کند. نوع ماده‌ی اولیه، میزان رطوبت و شرایط نگهداری آن اهمیت زیادی دارد؛ زیرا برخی پلیمرها پیش از ورود به دستگاه به خشک کردن نیاز دارند.

2. ذوب و همگن‌سازی مواد

مواد از قیف وارد سیلندر شده و در امتداد ماردون حرکت می‌کنند. ماردون هنگام چرخش، مواد را به سمت جلو می‌راند. هم‌زمان، حرارت گرم‌کن‌های اطراف سیلندر و گرمای ناشی از اصطکاک و برش مواد، گرانول‌ها را ذوب می‌کند. ماردون همچنین مذاب را مخلوط و همگن می‌کند تا ماده‌ای با دمای نسبتاً یکنواخت برای تزریق آماده شود.

3. آماده‌سازی مذاب و عقب رفتن ماردون

پس از ذوب مواد، ماردون به عقب حرکت می‌کند و در قسمت جلوی خود حجم مشخصی از مواد مذاب را جمع می‌کند. این حجم که Shot نامیده می‌شود، باید متناسب با وزن و حجم قطعه باشد. با کنترل میزان عقب‌نشینی ماردون و فشار پشت آن، مقدار و کیفیت مذاب برای هر سیکل تا حد امکان یکسان باقی می‌ماند.

4. بسته شدن قالب

هم‌زمان با آماده شدن مذاب، گیره قالب را کاملاً می‌بندد. دو نیمه‌ی قالب روی صفحات ثابت و متحرک هستند و با ایجاد نیروی لازم، قالب را در برابر فشار تزریق بسته نگه می‌دارند. این نیرو باید به اندازه‌ای باشد که هنگام ورود پلاستیک مذاب، دو نیمه‌ی قالب از هم فاصله نگیرند.

5. تزریق مواد مذاب

پس از بسته شدن قالب، ماردون با حرکت سریع به سمت جلو، پلاستیک مذاب را توسط نازل به داخل قالب هدایت می‌کند. این مواد از مسیرهایی تعبیه شده مانند Sprue و Runner و Gate می‌گذرند و وارد حفره‌های قالب می‌شوند. سرعت و فشار تزریق در این مرحله باید به‌دقت کنترل شود، زیرا عواملی مانند ضخامت قطعه، نوع ماده و طراحی قالب، کاملاً بر شرایط مناسب تزریق تأثیر می‌گذارند.

6. اعمال فشار نگهدارنده

نکته‌ی مهم این است که پس از پر شدن قالب نیز فرآیند تزریق به پایان نمی‌رسد. برای جبران انقباض مواد هنگام سرد شدن، دستگاه برای مدت مشخصی فشار نگهدارنده (Holding Pressure) را اعمال می‌کند. این فشار کمک می‌کند تا حفره‌ی قالب به‌طور کامل پر باقی بماند و وزن و ابعاد قطعه پایدارتر شود. مقدار و زمان اعمال این فشار متناسب با ماده و طراحی قطعه است.

7. خنک شدن قطعه

پس از این مرحله، قطعه درون قالب خنک می‌شود. کانال‌های خنک‌کاری تعبیه شده در قالب، با عبور آب یا سیال خنک‌کننده، حرارت را از قالب و قطعه خارج می‌کنند. کنترل صحیح دمای قالب و زمان خنک‌کاری اهمیت زیادی دارد، زیرا خنک‌کاری نامناسب می‌تواند باعث تغییر ابعاد، تاب‌برداشتن یا ایجاد برخی عیوب ظاهری در قطعه شود.

8. باز شدن قالب

وقتی قطعه به اندازه‌ی کافی خنک و پایدار شد، واحد گیره قالب را باز می‌کند. یکی از نیمه‌های قالب همراه با صفحه‌ی متحرک عقب می‌رود و قطعه‌ی تولیدشده در قسمت مناسب قالب باقی می‌ماند تا برای مرحله‌ی پران آماده شود.

9. پران و خروج قطعه

در این مرحله، سیستم پران (Ejection System) فعال می‌شود. پین‌های پران یا سایر مکانیزم‌های خروج، قطعه را از سطح قالب جدا کرده و به بیرون هدایت می‌کنند. در خطوط تولید خودکار، ممکن است ربات یا تجهیزات جانبی این قطعه را از محدوده‌ی قالب خارج کرده و برای مراحل بعدی مانند برش راهگاه، بازرسی یا بسته‌بندی منتقل کنند.

10. آماده شدن دستگاه برای سیکل بعدی

پس از خروج قطعه، سیستم پران به موقعیت اولیه بازمی‌گردد و دستگاه بار دیگر قالب را برای سیکل بعدی آماده می‌کند. هم‌زمان، ماردون می‌تواند مقدار جدیدی از مواد را ذوب و آماده کند. با بسته شدن دوباره‌ی قالب، همین مراحل تکرار می‌شوند و دستگاه به‌صورت پیوسته به تولید قطعات ادامه می‌دهد.

روند سیکل تزریق پلاستیک

مجموعه‌ی این مراحل از آماده‌سازی مواد تا خروج قطعه، یک سیکل تزریق (Injection Cycle) را تشکیل می‌دهد. مدت زمان سیکل از عوامل مهم در ظرفیت تولید دستگاه است و به عواملی مانند زمان تزریق، فشار نگهدارنده، زمان خنک‌کاری، سرعت باز و بسته شدن قالب، سرعت پران و ویژگی‌های ماده و قطعه بستگی دارد. هرچه زمان سیکل بدون کاهش کیفیت محصول کوتاه‌تر شود، تعداد قطعات قابل تولید در واحد زمان افزایش پیدا می‌کند.

انواع ماشین آلات تزریق پلاستیک

ماشین آلات تزریق پلاستیک را می‌توان بر اساس نوع سیستم محرک، ساختار دستگاه و نوع کاربرد دسته‌بندی کرد. همچنین این ماشین‌ها از نظر آرایش در دو گروه افقی و عمودی قرار می‌گیرند و برای برخی کاربردهای خاص نیز مدل‌های تخصصی طراحی شده‌اند.

ماشین تزریق پلاستیک هیدرولیکی

در این ماشین‌ها، نیروی موردنیاز برای حرکت واحد تزریق، گیره و سایر اجزای دستگاه توسط سیستم هیدرولیک تأمین می‌شود. پمپ، مخزن روغن، شیرهای کنترلی و عملگرهای هیدرولیکی اجزای اصلی این سیستم هستند. توان بالا، ساختار نسبتاً ساده و امکان استفاده در طیف گسترده‌ای از کاربردها از مزایای این ماشین‌هاست. در مقابل، مصرف انرژی و نیاز به نگهداری سیستم هیدرولیک از مواردی است که باید مورد توجه قرار گیرد.

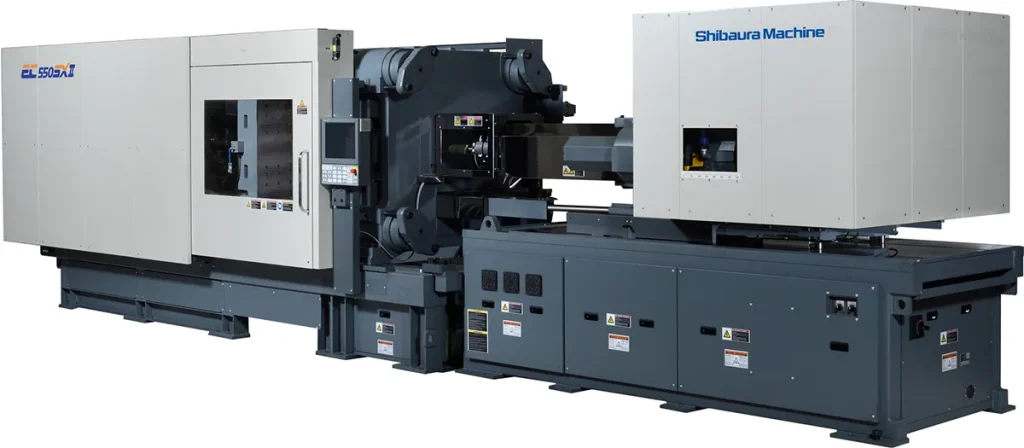

ماشین تزریق پلاستیک الکتریکی

در ماشین‌های تمام‌الکتریکی، حرکات اصلی دستگاه با استفاده از موتورهای الکتریکی و سرووموتورها انجام می‌شود. ساختاری که امکان کنترل دقیق سرعت، موقعیت و نیروی دستگاه را فراهم می‌کند و معمولاً دقت و تکرارپذیری بالایی دارد. مصرف انرژی کمتر در بسیاری از شرایط و مناسب بودن برای تولید قطعات دقیق، پزشکی و مهندسی از مهم‌ترین مزایای این ماشین‌هاست.

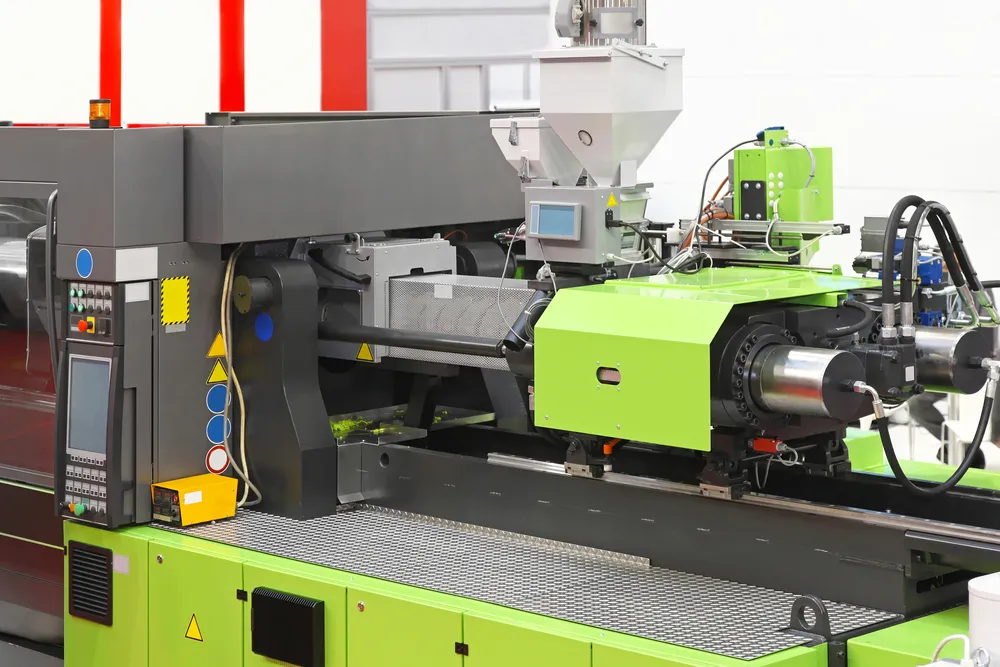

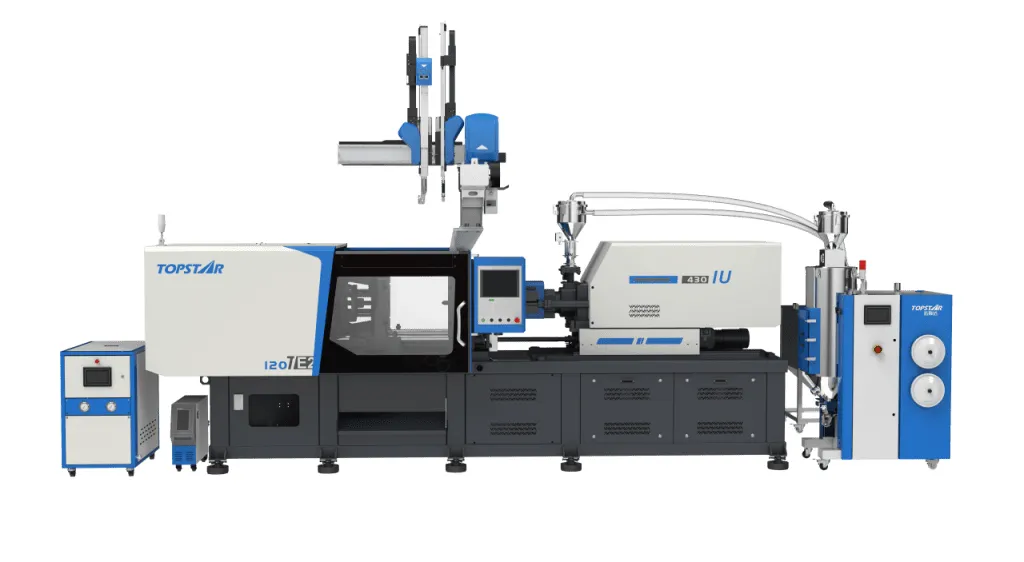

ماشین تزریق پلاستیک هیبریدی

ماشین‌های هیبریدی از ترکیب فناوری‌های الکتریکی و هیدرولیکی استفاده می‌کنند تا مزایای هر دو سیستم را در یک دستگاه فراهم کنند. بسته به طراحی سازنده، برخی حرکات با سرووموتور و برخی دیگر با سیستم هیدرولیک انجام می‌شوند. این ماشین‌ها می‌توانند ترکیبی از دقت، سرعت، توان و بهره‌وری انرژی را ارائه دهند و برای کاربردهای متنوع صنعتی مناسب هستند.

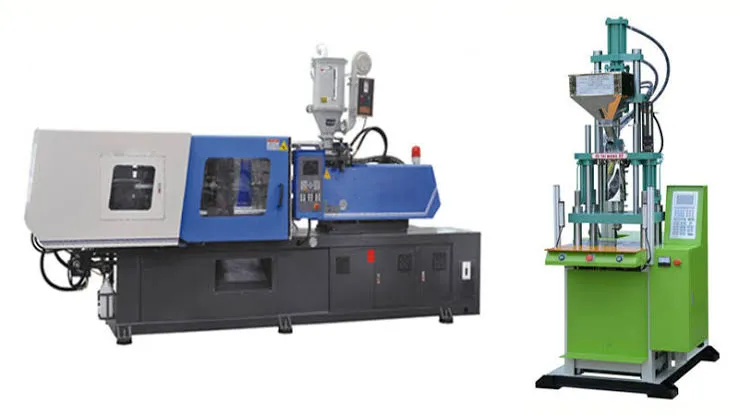

ماشین تزریق پلاستیک افقی و عمودی

در ماشین‌های افقی که رایج‌ترین نوع است، واحد تزریق و قالب در راستای افقی قرار دارند. این دستگاه‌ها برای تولید طیف گسترده‌ای از قطعات و استفاده در خطوط تولید خودکار کاربرد دارند. در ماشین‌های عمودی، قالب در راستای عمودی قرار می‌گیرد و دسترسی به محل قرارگیری قطعه‌ی اولیه ساده‌تر است. بنابراین در کاربردهایی مانند Insert Molding و Overmolding، که پلاستیک روی یک قطعه‌ی اولیه مانند قطعه‌ی فلزی تزریق می‌شود، کاربرد فراوانی دارند.

ماشین‌های تزریق تخصصی

برای برخی کاربردهای خاص، ماشین‌های تخصصی‌تری هم ساخته می‌شوند. ماشین‌های دو رنگ یا دو ماده‌ای برای تولید قطعات چندرنگ یا چندماده‌ای، و ماشین‌های مخصوص قطعات نازک‌جداره و بسته‌بندی برای تزریق سریع مواد مورد استفاده قرار می‌گیرند. بنابراین، انتخاب نوع ماشین باید بر اساس نوع قطعه، ماده اولیه، قالب، تیراژ تولید و شرایط موردنیاز فرآیند انجام شود.

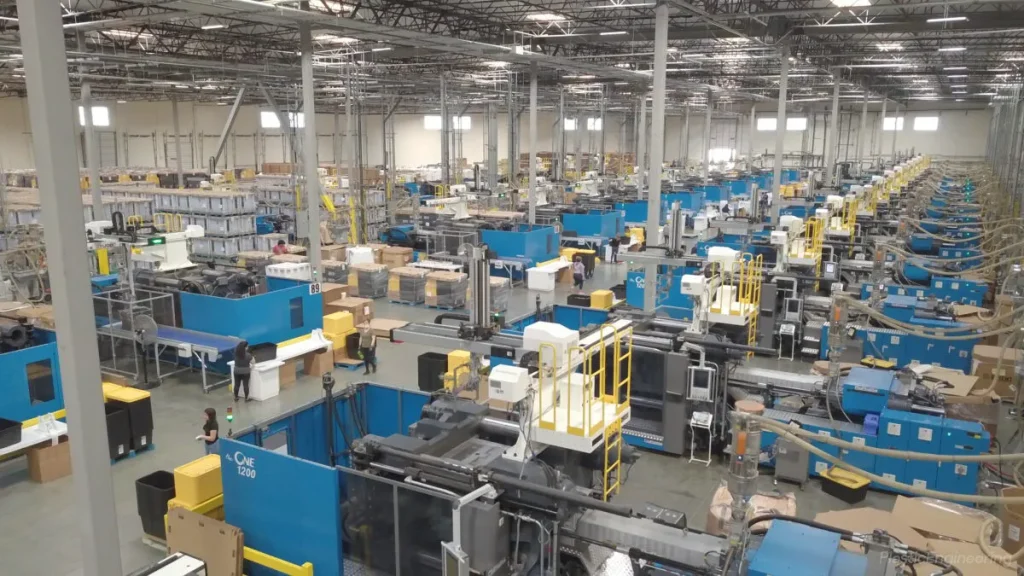

کاربردهای ماشین آلات تزریق پلاستیک

ماشین آلات تزریق پلاستیک به دلیل سرعت تولید بالا، تکرارپذیری مناسب و امکان تولید قطعات با شکل‌ها و ابعاد مختلف، در صنایع بسیاری کاربرد دارند.

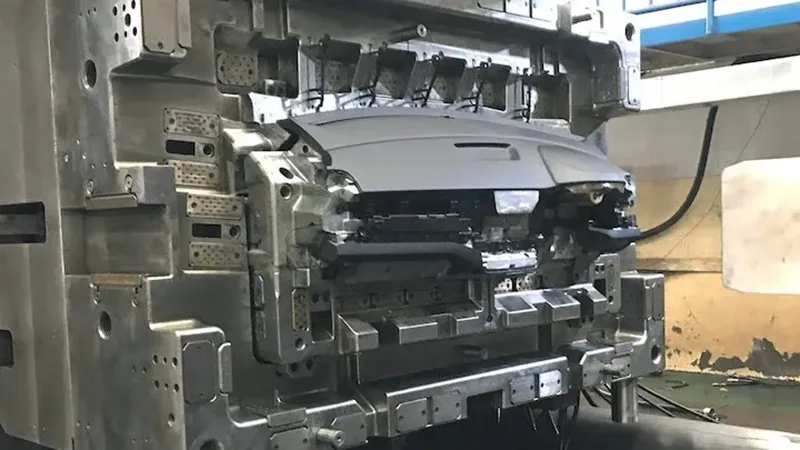

صنعت خودرو

چون استفاده از پلیمرهای مهندسی و مواد تقویت‌شده، امکان ساخت قطعات سبک و مقاوم را فراهم می‌کند، صنعت خودرو از مهم‌ترین حوزه‌های کاربرد تزریق پلاستیک است. قطعاتی مانند قاب چراغ، جلوپنجره، دستگیره، رودری، بخش‌هایی از داشبورد، محفظه‌ها و قطعات داخلی خودرو با این روش تولید می‌شوند.

لوازم خانگی

در تولید لوازم خانگی نیز قطعات پلاستیکی زیادی به روش تزریقی ساخته می‌شوند. قاب و بدنه‌ی جاروبرقی و لوازم آشپزخانه، دستگیره‌ها، پنل‌ها، محفظه‌ها، قطعات داخلی یخچال و ماشین لباسشویی و انواع کلید و دکمه از جمله این محصولات هستند. قالب‌گیری تزریقی امکان تولید تعداد زیادی قطعه‌ی یکسان با ظاهر و کیفیت ثابت را فراهم می‌کند.

صنایع برق و الکترونیک

در تجهیزات الکتریکی و الکترونیکی، قطعاتی مانند جعبه‌های برق، محفظه تجهیزات، سوکت‌ها، کانکتورها، کلیدها و قطعات عایق با ماشین تزریق پلاستیک تولید می‌شوند. در این کاربردها، خواص عایق الکتریکی، مقاومت حرارتی و دقت ابعادی ماده اهمیت زیادی دارد.

تجهیزات پزشکی

ماشین‌های تزریق برای تولید محصولاتی مانند سرنگ، ظروف نمونه، قطعات تجهیزات آزمایشگاهی و برخی اجزای ابزارهای پزشکی یک‌بارمصرف نیز کاربرد دارند. در این صنعت، دقت، تکرارپذیری، پاکیزگی و کیفیت سطح قطعه اهمیت ویژه‌ای دارد.

بسته‌بندی و محصولات مصرفی

تولید درب بطری، ظروف پلاستیکی، محفظه‌ها و انواع بسته‌بندی بخش دیگری از کاربرد این ماشین‌آلات است. همچنین بسیاری از اسباب‌بازی‌ها، لوازم آشپزخانه و محصولات مصرفی روزمره به روش تزریق پلاستیک تولید می‌شوند.

قطعات صنعتی و مهندسی

از ماشین‌های تزریق می‌توان برای تولید چرخ‌دنده، بوش، قرقره، اتصالات، قاب تجهیزات و سایر قطعات مهندسی نیز استفاده کرد. در این موارد معمولاً از پلیمرهای مهندسی با مقاومت مکانیکی، حرارتی یا شیمیایی مناسب استفاده می‌شود.

صنایع هوایی

قطعات داخلی کابین، محفظه‌ها، پنل‌ها، کانکتورها، بست‌ها و برخی اجزای سامانه‌های الکتریکی و کنترلی از جمله کاربردهای این فناوری هستند. در این صنعت، انتخاب مواد مهندسی با وزن کم، مقاومت حرارتی و مکانیکی مناسب و همچنین دقت ابعادی بالا اهمیت زیادی دارد.

صنعت نفت و گاز

ماشین‌های تزریق پلاستیک برای تولید انواع اتصالات، درپوش‌ها، محفظه‌ها، قطعات آب‌بندی، قطعات عایق و برخی اجزای تجهیزات صنعتی استفاده می‌شوند. در این کاربردها معمولاً از پلیمرهایی با مقاومت مناسب در برابر مواد شیمیایی، فشار، دما و خوردگی استفاده می‌شود.

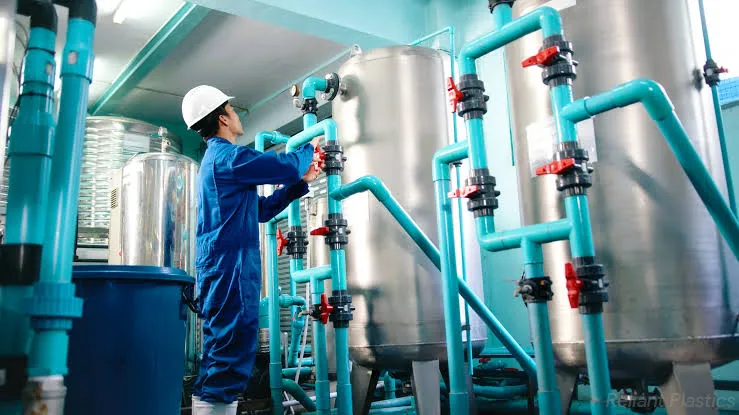

آب و فاضلاب

صنعت آب و فاضلاب نیز یکی دیگر از حوزه‌های استفاده از قطعات پلاستیکی تزریقی است. اتصالات، شیرها، درپوش‌ها، محفظه‌ها، قطعات پمپ‌ها و اجزای مختلف سیستم‌های انتقال و تصفیه آب مانند لوله‌ها می‌توانند با استفاده از این ماشین‌ها تولید شوند. مقاومت در برابر رطوبت، مواد شیمیایی و خوردگی از ویژگی‌های مهم مواد مورد استفاده در این کاربردهاست.

مهم‌ترین پارامترهای فنی ماشین تزریق پلاستیک

مشخصات فنی ماشین تزریق پلاستیک، ظرفیت دستگاه و محدوده کاربرد آن را تعیین می‌کنند.

نیروی گیره

نیروی گیره (Clamping Force)، نیرویی است که واحد گیره برای بسته نگه داشتن دو نیمه‌ی قالب در هنگام تزریق ایجاد می‌کند. این پارامتر معمولاً با تن یا kN بیان می‌شود. هرچه سطح پروجکشن قطعه و فشار داخل قالب بیشتر باشد، نیروی گیره‌ی بیشتری موردنیاز است.

ظرفیت تزریق

ظرفیت تزریق (Shot Size) نشان‌دهنده‌ی حداکثر مقدار ماده‌ای است که دستگاه می‌تواند در یک سیکل آماده و تزریق کند. این ظرفیت معمولاً بر اساس وزن یا حجم مذاب بیان می‌شود. ظرفیت دستگاه باید متناسب با وزن قطعه، تعداد حفره‌های قالب و مقدار مواد موردنیاز در راهگاه انتخاب شود.

فشار و سرعت تزریق

فشار تزریق نیروی لازم برای راندن مواد مذاب به داخل قالب را تأمین می‌کند و سرعت تزریق نیز مشخص می‌کند مواد با چه سرعتی وارد حفره شوند. این دو پارامتر بر کیفیت سطح، پر شدن قالب و زمان سیکل تأثیر دارند و باید با نوع ماده و طراحی قطعه هماهنگ شوند.

ابعاد و قابلیت‌های قالب

پارامترهایی مانند فاصله میان Tie Barها، حداقل و حداکثر ارتفاع قالب و کورس باز شدن قالب تعیین می‌کنند چه قالب‌هایی را می‌توان روی دستگاه نصب کرد. همچنین نیروی پران و کورس پران باید برای خروج صحیح قطعه کافی باشند.

مشخصات ماردون و توان دستگاه

قطر ماردون، نسبت L/D و مشخصات هندسی آن بر ظرفیت ذوب، اختلاط و تزریق مواد اثر می‌گذارند. توان موتور یا سیستم محرک نیز توانایی دستگاه در انجام حرکات مختلف و میزان مصرف انرژی آن را مشخص می‌کند.

در نهایت، تناژ دستگاه به‌تنهایی معیار مناسبی برای انتخاب ماشین تزریق پلاستیک نیست و باید مجموعه‌ای از پارامترهای فنی، ویژگی‌های ماده، مشخصات قطعه و قالب و ظرفیت تولید به‌صورت هم‌زمان بررسی شوند.

مزایای ماشین تزریق پلاستیک

ماشین آلات تزریق پلاستیک به دلیل سرعت، دقت و انعطاف‌پذیری، یکی از تجهیزات مهم برای تولید قطعات پلیمری در تیراژهای مختلف هستند. مهم‌ترین مزایای آن‌ها عبارت‌اند از:

• سرعت بالای تولید
• مناسب بودن برای تولید انبوه
• تکرارپذیری بالا
• امکان تولید قطعات پیچیده
• قابلیت اتوماسیون
• کاهش هزینه تولید در تیراژ بالا
• امکان استفاده از انواع مختلف پلیمرها
• تولید قطعات با کیفیت و دقت ابعادی مناسب
• امکان تولید قطعات با رنگ‌ها و طرح‌های متنوع

انتخاب ماشین تزریق پلاستیک مناسب

برای انتخاب صحیح باید علاوه بر ظرفیت دستگاه، مشخصات قطعه، قالب، ماده‌ی اولیه، حجم تولید و شرایط مورد نیاز فرآیند را همراه با مشخصات فنی ماشین بررسی کرد. انتخاب نامناسب می‌تواند باعث کاهش کیفیت قطعه، افزایش ضایعات و بالا رفتن هزینه‌های تولید شود.

وزن و حجم قطعه

وزن و حجم قطعه از نخستین مواردی هستند که باید در انتخاب دستگاه بررسی شوند. ماشین باید ظرفیت تزریقی کافی برای پر کردن حفره‌های قالب و مسیرهای راهگاه را داشته باشد.

تعداد حفره‌های قالب

تعداد حفره‌ها مستقیماً بر مقدار مواد موردنیاز در هر سیکل تأثیر می‌گذارد. قالب‌های چندحفره‌ای به ظرفیت تزریق و نیروی گیره بیشتری نسبت به قالب‌های تک‌حفره‌ای نیاز دارند.

نیروی گیره موردنیاز

نیروی گیره باید برای مقابله با فشار داخل قالب کافی باشد. این مقدار با توجه به عواملی مانند سطح پروجکشن قطعه، فشار حفره و تعداد حفره‌ها تعیین می‌شود. استفاده از دستگاهی با نیروی گیره ناکافی می‌تواند باعث باز شدن قالب و ایجاد پلیسه شود.

ظرفیت تزریق

ظرفیت تزریق ماشین باید با مجموع وزن قطعات، راهگاه‌ها و مقدار موردنیاز مواد در هر سیکل تناسب داشته باشد. بهتر است دستگاه با مقداری حاشیه‌ی مناسب نسبت به ظرفیت موردنیاز انتخاب شود تا در شرایط کاری مختلف، عملکرد پایداری داشته باشد.

ابعاد قالب

قالب باید از نظر ابعاد، ارتفاع و فاصله بین Tie Barها با دستگاه سازگار باشد. همچنین کورس باز شدن قالب و کورس سیستم پران باید برای باز شدن کامل قالب و خروج قطعه کافی باشد.

نوع ماده اولیه

نوع پلیمر مورد استفاده نیز اهمیت زیادی دارد. مواد مختلف به دما، فشار، سرعت تزریق و شرایط متفاوتی نیاز دارند و ممکن است به ماردون یا واحد تزریق متناسب با ویژگی‌های خود نیاز داشته باشند.

سرعت و حجم تولید

برای تولید انبوه، سرعت تزریق، زمان سیکل و سرعت باز و بسته شدن قالب اهمیت بیشتری پیدا می‌کند. دستگاه باید بتواند تیراژ موردنظر را بدون کاهش کیفیت و افزایش بیش از حد زمان سیکل تأمین کند.

دقت موردنیاز

در تولید قطعات دقیق، انتخاب ماشینی با کنترل دقیق دما، فشار، سرعت و موقعیت اهمیت زیادی دارد. ماشین‌های تمام‌الکتریکی معمولاً برای کاربردهایی که تکرارپذیری و کنترل دقیق اهمیت بالایی دارند، مورد توجه قرار می‌گیرند.

مصرف انرژی و هزینه بهره‌برداری

مصرف برق یا انرژی هیدرولیک، هزینه نگهداری، قطعات مصرفی و هزینه سرویس دوره‌ای باید در کنار قیمت خرید دستگاه بررسی شوند. گاهی دستگاهی با قیمت اولیه بالاتر، به دلیل بهره‌وری انرژی و هزینه نگهداری پایین‌تر، انتخاب اقتصادی‌تری در بلندمدت است.

بودجه خرید و هزینه نگهداری

در نهایت باید قیمت دستگاه، تجهیزات جانبی، هزینه‌ی نصب و راه‌اندازی، خدمات پس از فروش و دسترسی به قطعات یدکی را نیز در نظر گرفت. برای خرید دستگاه کارکرده، وضعیت ماردون، سیلندر، سیستم هیدرولیک، کنترلر و واحد گیره اهمیت ویژه‌ای دارد.

بنابراین، برای انتخاب ماشین تزریق پلاستیک مناسب باید نوع ماده، وزن و حجم قطعه، تعداد حفره‌های قالب، نیروی گیره، ظرفیت تزریق، ابعاد قالب، سرعت تولید، دقت موردنیاز، مصرف انرژی و هزینه‌های نگهداری به‌صورت هم‌زمان بررسی شوند.

راه‌اندازی خط تولید با ماشین تزریق پلاستیک

برای راه‌اندازی یک خط تولید کارآمد با ماشین تزریق پلاستیک، باید دستگاه، قالب، مواد اولیه، تجهیزات جانبی، سیستم خنک‌کاری و تجهیزات انتقال و بسته‌بندی متناسب با محصول و هماهنگ با هم انتخاب شوند. توجه به موارد زیر در این زمینه اهمیت دارد:

• تعیین نوع و مشخصات محصول نهایی
• انتخاب ماده اولیه مناسب
• تعیین وزن قطعه و تعداد حفره‌های قالب
• محاسبه نیروی گیره و ظرفیت تزریق موردنیاز
• انتخاب ماشین تزریق متناسب با قالب و تیراژ تولید
• انتخاب و ساخت قالب مناسب
• تأمین تجهیزات جانبی مانند چیلر، خشک‌کن مواد، آسیاب، گرانول‌کش و کمپرسور در صورت نیاز
• پیش‌بینی تجهیزات اتوماسیون مانند ربات و سیستم خارج‌کننده قطعه
• تأمین فضای مناسب برای نصب دستگاه، تجهیزات جانبی و انبار مواد اولیه و محصولات
• بررسی مصرف انرژی و هزینه‌های جاری خط تولید
• برنامه‌ریزی برای سرویس، تعمیرات و تأمین قطعات یدکی
• بررسی خدمات پس از فروش و دسترسی به تکنسین متخصص
• هزینه تعمیرات و نگهداری
• مصرف انرژی

بهتر است برای شروع، ابتدا محصول، ظرفیت تولید و بازار هدف بررسی و سپس بر اساس نیاز، ماشین و قالب انتخاب شود. در برآورد بودجه، باید افزون بر قیمت ماشین، هزینه‌های قالب، تجهیزات جانبی، نصب و راه‌اندازی، مواد اولیه، برق، نیروی انسانی، نگهداری و فضای تولید را نیز درنظر گرفت. شروع با یک خط تولید متناسب با ظرفیت بازار و توسعه‌ی تدریجی آن، ریسک سرمایه‌گذاری را کاهش می‌دهد.

جمع‌بندی

ماشین آلات تزریق پلاستیک با هماهنگی فرآیندهای تزریق، گیره، سیستم محرک، کنترل و قالب، امکان تولید سریع و تکرارپذیر انواع محصولات پلاستیکی را فراهم می‌کنند. این ماشین‌ها در مدل‌های مختلف ساخته می‌شوند و کاربردهای گسترده‌ای در صنایع خودرو، لوازم خانگی، پزشکی، برق و الکترونیک، نفت و گاز، آب و فاضلاب و هوافضا دارند.

انتخاب دستگاه مناسب به عواملی مانند نوع ماده، وزن و ابعاد قطعه، ظرفیت تزریق، نیروی گیره، مشخصات قالب، تیراژ تولید، دقت موردنیاز و میزان مصرف انرژی بستگی دارد. تجهیزات جانبی، مواد اولیه، سیستم خنک‌کاری و تجهیزات اتوماسیون نیز باید به‌درستی انتخاب شوند تا یک خط تولید موفق محصولات پلاستیکی را شکل دهند.

سؤالات متداول

ماشین تزریق پلاستیک چیست؟

ماشینی صنعتی است که با ذوب مواد پلیمری و تزریق آن‌ها به داخل قالب، قطعات پلاستیکی مختلف را تولید می‌کند.

مهم‌ترین انواع ماشین تزریق پلاستیک کدام‌اند؟

ماشین‌های تزریق پلاستیک عمدتاً در انواع هیدرولیکی، تمام‌الکتریکی، هیبریدی، افقی و عمودی تولید می‌شوند.

ماشین تزریق پلاستیک چه بخش‌هایی دارد؟

مهم‌ترین بخش‌ها شامل واحد تزریق، واحد گیره، سیستم محرک، سیستم کنترل و قالب هستند که در کنار یکدیگر فرآیند تولید را انجام می‌دهند.

پارامترهای فنی اصلی دستگاه تزریق پلاستیک چیست؟

نیروی گیره، ظرفیت تزریق، فشار و سرعت تزریق، قطر ماردون، ابعاد قالب، کورس باز شدن قالب و مشخصات سیستم پران از مهم‌ترین پارامترهای دستگاه هستند.

هنگام خرید ماشین تزریق پلاستیک به چه نکاتی باید توجه کرد؟

باید نوع و وزن قطعه، جنس مواد، تعداد حفره‌های قالب، نیروی گیره، ظرفیت تزریق، ابعاد قالب، تیراژ تولید، دقت موردنیاز و مصرف انرژی بررسی شوند.

برای راه‌اندازی خط تولید با ماشین تزریق پلاستیک چه تجهیزاتی لازم است؟

علاوه بر ماشین و قالب، با توجه به نوع تولید ممکن است به چیلر، خشک‌کن مواد، آسیاب، گرانول‌کش، کمپرسور، ربات و تجهیزات بسته‌بندی و انتقال قطعه نیاز باشد.
