فرق فلومتر و فلورگلاتور چیست؟

اگر یک اپراتور کنجکاو فلومتر را از مسیر فرایند باز کرده و به جای آن فلورگلاتور ببندد، چه اتفاقی می‌افتد؟ در این صورت قطعاً هیچ زنگ خطری به صدا در نمی‌آید و هیچ آلارمی روشن نمی‌شود. زیرا فلورگلاتور اصلاً برای گزارش‌دهی ساخته نشده است. در این حالت مادامی که جریان سیال همچنان برقرار است، دیگر کسی نمی‌داند که چقدر سیال عبور می‌کند؟ فرق فلومتر و فلورگلاتور در وظایف آنها است. زیرا این دو برای اندازه‌گیری دبی یا کنترل و تثبیت آن در فرایند طراحی شده‌اند.

فلومتر یک ابزار اندازه‌گیری است که دبی سیال را می‌سنجد و گزارش می‌دهد، بدون آنکه تغییری در مقدار جریان ایجاد کند. اما فلورگلاتور یک شیر کنترلی است که بدون توجه به نوسانات فشار می‌تواند دبی را روی مقدار ثابت نگه دارد. خیلی ساده فلومتر به شما می‌گوید چقدر جریان در خط فرایندی وجود دارد؟ اما فلورگلاتور می‌گوید که جریان باید چقدر باشد؟ به این ترتیب فلورگلاتور جریان را تثبیت کرده و فلومتر آن را اندازه‌گیری می‌کند.

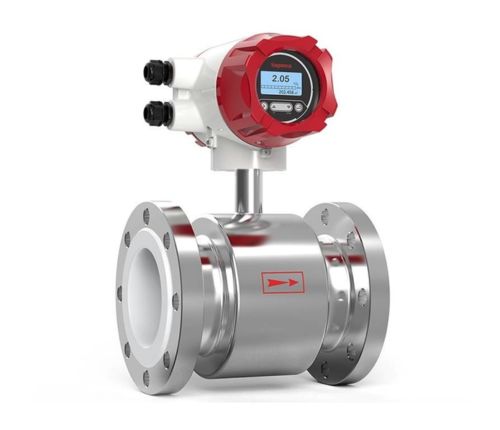

فلومتر چیست؟

فلومتر یا دبی سنج، ابزاری است که نرخ جریان سیال با در نظر گرفتن دبی حجمی یا جرمی در یک مقطع مشخص از مسیر اندازه‌گیری می‌کند. این دستگاه براساس اصول فیزیکی مشخص با استفاده از سنسورهای مکانیکی، الکترومغناطیس و یا التراسونیک کار می‌کند و خروجی آن یک سیگنال الکتریکی قابل خواندن است که با مقدار دبی رابطه مستقیم دارد.

انواع فلومتر در مدل‌های الکترومغناطیسی، کوریولیس، توربینی، التراسونیک و اختلاف فشاری طراحی شده‌اند که المان اندازه‌گیری و کاربرد آنها متفاوت است. برای مثال فلومتر جرمی برای اندازه‌گیری مستقیم دبی جرمی سیال و فلومتر ورتکس برای اندازه‌گیری دبی مایعات استفاده می‌شود. اما تمام مدل ها در نهایت مقدار سیال عبور کرده از خطوط لوله را براساس لیتر در دقیقه (Lit/min)، متر مکعب بر ساعت (m^۳/h) و یا کیلوگرم بر ثانیه (Kg/s) اندازه‌گیری می‌کند. خروجی این وسیله معمولاً سیگنال آنالوگ ۴ – ۲۰ میلی آمپر است، اما برخی مدل‌ها قابلیت ارتباط از طریق سیگنال پالس یا پروتکل‌های دیجیتالی مانند Modbus و HART را دارند. این پروتکل‌ها اطلاعات آنالوگ فلومتر را برای سیستم‌های کنترل فرایند ارسال می‌کنند. بنابراین لازم است قبل از خرید فلومتر حتما به مشخصات فنی محصول توجه کنید.

کاربردهای فلومتر

فلومترها ابزارهای حیاتی در طراحی فرایند برای اندازه‌گیری دبی و کنترل سیستم هستند. کاربرد فلومتر در صنایع مختلف را از دو منظر بررسی می‌کنند. در بسیاری از فعالیت‌ها یک فلومتر صرفاً نقش لیتر شمار را ایفا می‌کند و مقدار سیال عبور کرده از خط را برای محاسبه مقدار فروش یا مقدار سیال تحویل داده شده به یک بخش فرایند می‌سنجد. اما در جایگاه فنی‌تر فلومترها می‌توانند ابزارهای کنترل فرایندهای مختلف صنعتی باشند، کاربردهایی مانند:

• صنایع نفت و گاز و پتروشیمی

از فلومترهای کوریولیس و یا الکترومغناطیس برای اندازه‌گیری دقیق نفت خام، گاز طبیعی و فرآورده‌های پالایشگاهی در خطوط انتقال و واحدهای فرایندی استفاده می‌شود.

• نیروگاه‌ها

از فلومتر آب و یا بخار برای پایش راندمان بویلر و توربین و یا فلومتر گاز برای کنترل سوخت ورودی به مشعل‌ها استفاده می‌کنند.

• تصفیه آب و فاضلاب

فلومتر التراسونیک و یا الکترومغناطیسی برای پایش دبی ورودی، خروجی یا کنترل دقیق مواد شیمیایی در انواع تاسیسات تصفیه و فاضلاب صنعتی و خانگی کارایی دارند.

• صنایع غذایی و دارویی

از فلومترهای کوریولیس و الکترومغناطیسی برای دوزینگ دقیق مواد اولیه، پرکردن بطری‌ها و پایش فرایندهای بهداشتی در این صنایع به شکل گسترده استفاده می‌شود.

• کشاورزی و آبیاری

فلومتر مغناطیسی و یا پروانه‌ای برای مدیریت مصرف آب و تزریق کود مایع در انواع فعالیت‌های کشاورزی و طراحی سیستم‌های آبیاری کارایی دارند.

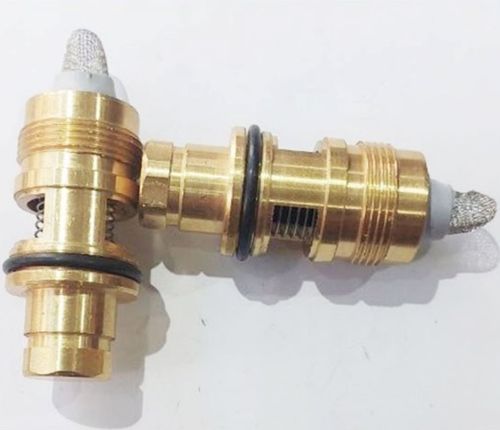

فلورگلاتور چیست؟

فلورگلاتور یا تنظیم کننده جریان، نوعی شیر کنترلی است که دبی خروجی را بدون توجه به نوسانات فشار ورودی بر روی یک مقدار ثابت نگه می‌دارد. برخلاف فلومتر که فقط اندازه‌گیری می‌کند، فلورگلاتور قادر است تا فعالانه جریان را کنترل و بر روی یک مقدار ثابت حتی با وجود تغییرات فرایند تثبیت نماید.

وظیفه اصلی فلورگلاتورها حفظ دبی ثابت در یک محدوده دبی تنظیم شده است. این کار صرف نظر از تغییرات فشار به شکل پیوسته انجام می‌شود. نصب فلورگلاتور برای بسیاری از فرایندها که تغییر دبی باعث به هم خوردن تعادل سیستم می‌شود، کاملاً الزامی است. انواع این وسیله نیز در مدل‌های فلورگلاتور مکانیکی با مکانیزم فنر و دیافراگم و یا فلورگلاتور الکترونیکی طراحی شده است. این وسیله هیچ خروجی الکتریکی ندارد و گزارشی از مقدار دبی نمی‌دهد، بلکه فقط جریان را در سطح تنظیم شده تحویل بخش‌های بعدی فرایند خواهد داد.

کاربردهای فلورگلاتور

در هر جایی که باید جریان سیال را بدون توجه به نوسانات فشار در محدوده‌ای ثابت نگه داشت، به نصب یک عدد فلورگلاتور مکانیکی یا الکترونیکی نیاز داریم. کاربرد این قطعه ماهیت کنترلی دارد، اما از تجهیزات پایین دست در برابر تغییرات ناگهانی دبی نیز محافظت می‌کند. کاربردهایی مانند:

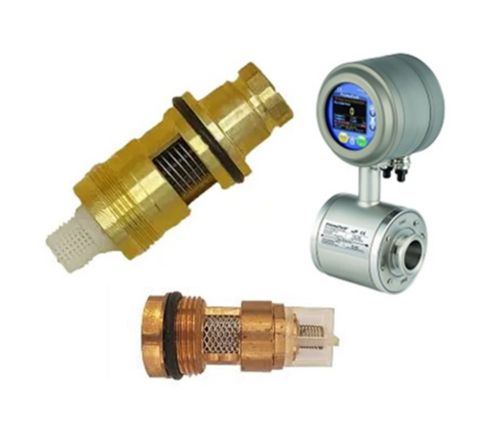

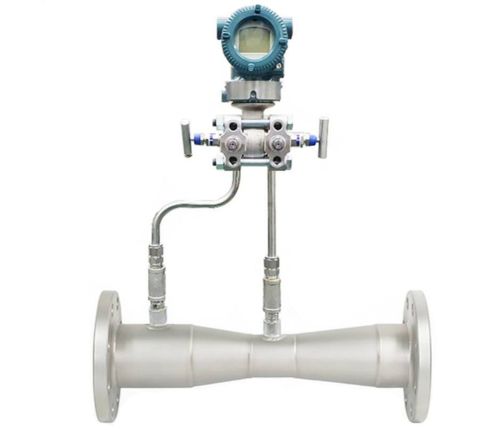

مقایسه فلومتر و فلورگلاتور

فلومتر و فلورگلاتور هر دو در مسیر جریان سیال نصب می‌شوند، اما یکی صرفاً اندازه‌گیری می‌کند و دیگری کنترل دبی جریان را بر عهده دارد. این تفاوت ساده تمام جنبه‌های طراحی، عملکردی و کاربرد این دو تجهیز را به کل از هم جدا کرده است. در واقع فلومتر گزارش می‌دهد که چه مقدار سیالی عبور می‌کند و همزمان فلورگلاتور تضمین خواهد کرد که دبی همان مقدار از پیش تنظیم شده است. تحلیل دقیق فرق فلومتر و فلورگلاتور را باید از جنبه‌های گوناگون کارکردی، وظایف، دقت و قابلیت‌های فنی بررسی کنیم.

تفاوت فلومتر و فلورگلاتور از نظر وظایف

وظایف فلومتر و فلورگلاتور به کلی متفاوت است و در طراحی سیستم ابتدا باید مشخص کنید که به اندازه‌گیری یا تثبیت جریان نیاز دارید؟ این تفکیک وظایف امری کلیدی است. در سال‌های ابتدایی فعالیت مهندسی برای طراحی یک خط تولید مواد شوینده فقط از فلورگلاتور استفاده کردم. آن زمان صرفاً برای کاهش هزینه بود که برای تثبیت جریان فقط یک فلورگلاتور نصب کردیم. اما در نظر نداشتیم که سیال فرایند رسوب‌پذیر بود و گرفتگی داخلی فلورگلاتور نهایتاً منجر به افت دبی شده بود. همین نکات ظریف وظایف کاملاً متفاوت فلومتر با فلورگلاتور را هرچه برجسته‌تر می‌کند.

وظایف فلومتر

• اندازه‌گیری دبی لحظه‌ای و تجمعی سیال
• تبدیل کمیت فیزیکی سرعت، نیرو یا فرکانس به یک سیگنال قابل اندازه‌گیری
• ثبت و گزارش‌دهی داده‌ها برای مانیتورینگ و صورتحساب گیری
• ارسال سیگنال به سیستم‌های کنترلی (۴ الی ۲۰ میلی آمپر، HART و یا Modbus)
• تشخیص کاهش یا قطع جریان و هشدار به اپراتور

وظایف فلورگلاتور

• تثبیت دبی خط روی مقدار تنظیم شده
• خنثی سازی نوسانات فشار ورودی یا خروجی
• محافظت از تجهیزات پایین دست در برابر شوک جریان
• تامین جریان یکنواخت برای فرایندهای حساس به نوسان دبی
• کنترل خودکار مسیر عبور سیال بدون نیاز به سیگنال خروجی

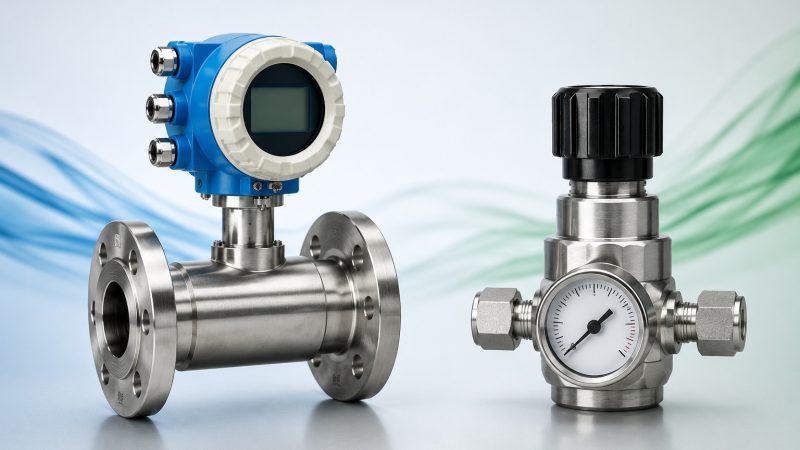

تفاوت عملکرد فلومتر با فلورگلاتور

اگرچه فلومتر و فلورگلاتور هر دو در مسیر جریان نصب شده و به نوعی با مقدار دبی عبوری خط کار می‌کنند، اما عملکرد کاملاً متفاوتی دارند. زیرا یکی از آنها برای سنجش دبی طراحی شده و دیگری قرار است که کنترل دقیق دبی را صرف نظر از تغییرات فشار بر عهده بگیرد.

عملکرد فلومتر

فلومتر را باید نوعی سنسور بزرگ برای اندازه‌گیری دبی معرفی کنیم که هیچ مداخله‌ای در مقدار جریان ندارد. سیال از درون یا اطراف این وسیله عبور کرده و دستگاه نیز براساس یک اصل فیزیکی مانند القای الکترومغناطیسی، نیروی کوریولیس، اختلاف زمان امواج صوتی یا چرخش پروانه قادر است سرعت یا جرم سیال را تشخیص دهد. داده‌های خام فلومتر به یک ترنسمیتر ارسال می‌شود و در نهایت به شکل سیگنال استاندارد ۴ الی ۲۰ میلی آمپر و یا پالس با پروتکل دیجیتالی HART و Modbus در اختیار تجهیزات کنترلی قرار می‌گیرد. در تمام این فرایند، فلومتر صرفاً یک ناظر اندازه‌گیری دبی است و هیچ تغییری در مقدار جریان ایجاد نمی‌کند.

عملکرد فلورگلاتور

فلورگلاتور نوعی شیر با قابلیت خود تنظیم است که مقدار دبی را در محدوده ثابت و از قبل تنظیم شده نگه می‌دارد. درون این دستگاه یک مکانیزم فنر و دیافراگم قرار دارد که با تغییر فشار ورودی می‌تواند روزنه عبور سیال را تنگ یا گشادتر کند. البته در مدل‌های پیشرفته الکترونیکی از سنسور و عملگر استفاده می‌شود.

فلورگلاتور به شکلی طراحی شده که اگر فشار ورودی بالا رود، روزنه عبور سیال را تنگ‌تر می‌کند. همچنین اگر فشار ورودی کم شود، این روزنه را بازتر می‌کند. فلورگلاتور برخلاف فلومتر دائماً در حال دستکاری جریان است تا دبی را ثابت نگه دارد و در عین حال هیچ خروجی مشخصی برای ارسال به سیستم‌های کنترلی تولید نمی‌کند.

اگر در زمان مقایسه فلومتر با مانومتر یا فلورگولاتور به عملکرد فلومتر شک دارید، آشنایی با روش تست فلومتر با اهم متر می‌تواند یک راه ساده برای بررسی اولیه سلامت سنسور و خروجی دستگاه باشد.

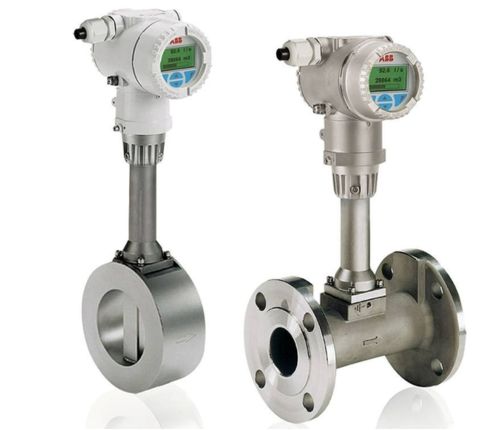

مزایا و معایب استفاده از فلومتر

فلومترها با قابلیت اندازه‌گیری دقیق و پیوسته دبی، هر نوع تصمیم‌گیری درباره کنترل فرایند براساس حدس یا تخمین را حذف می‌کنند. این تجهیزات به راحتی می‌توانند مقدار دبی عبور کرده در خطوط بسیار بزرگ برای صورتحساب گیری و یا خطوط بسیار کوچک برای دوزینگ اختلاط مواد را اندازه‌گیری کنند. برخی از انواع فلومترها مانند التراسونیک یا الکترومغناطیس بدون قطعه متحرک طراحی می‌شوند تا هیچ اختلال یا تلاطمی در جریان سیال تولید نشود. یک فلومتر زمانی کارآمد است که آن را براساس کمترین دقت قابل قبول فرایند انتخاب کنید. فلومترها مزایا و معایبی دارند.

مزایا

• قابلیت اندازه‌گیری دقیق و پیوسته دبی برای بازخورد اطلاعات از فرایند
• امکان ثبت دبی تجمعی برای صورتحساب گیری و محاسبه بازده فرایند
• قابلیت ارسال سیگنال‌های الکتریکی آنالوگ برای سیستم‌های کنترلی و مانیتورینگ
• طراحی در مدل‌های متنوع مناسب انواع سیالات در سایزهای گوناگون
• برخی مدل‌ها بدون قطعه متحرک و بدون افت فشار یا تلاطم در خطوط

معایب

• هزینه اولیه خرید و نصب بالاتر از ابزارهای ساده‌تری مانند روتامتر
• نیاز به کالیبراسیون دوره‌ای برای حفظ دقت در طول زمان
• حساس به شرایط نصب و نیازمند به طول مستقیم لوله قبل و بعد نصب
• در صورت خرابی هر نوع عیب‌یابی و یا تعمیر دشوار و کاملاً تخصصی

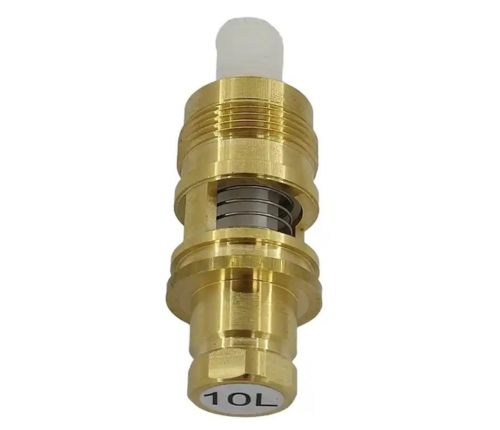

مزایا و معایب فلورگلاتور

فلورگلاتورها شیرهای خود تنظیمی هستند که بدون نیاز به برق یا سیگنال خارجی، دبی را روی مقدار ثابت نگه می‌دارند و از تجهیزات پایین دست در برابر نوسانات فشار محافظت می‌کنند. این قطعه ساختار مکانیکی بسیار ساده‌تر با عمر طولانی‌تر از تجهیزات گرانقیمتی مانند شیر کنترل دارد. اما هیچ اطلاعات عددی از دبی ارائه نمی‌دهد و این در حالی است که کاملاً نسبت به رسوب ذرات معلق در سیال حساس است. بهتر است فلورگلاتور را در مسیرهایی نصب کنید که اولویت با پایداری جریان است، نه اندازه‌گیری آن. هر فلورگلاتور مزایا و محدودیت‌هایی برای فرایند دارد.

مزایا

• تثبیت خودکار دبی بدون نیاز به برق، سیگنال خارجی یا مداخله اپراتور
• محافظت از تجهیزات پایین دست در برابر شوک جریان و نوسانات فشار
• ساختار مکانیکی بسیار ساده با عمر طولانی و هزینه‌های نگهداری پایین
• نصب ساده و بدون نیاز به کالیبراسیون‌های مکرر
• قیمت پایین‌تر در مقایسه با تجهیزات خودکار مانند شیرهای کنترلی

معایب

• هیچ‌گونه اطلاعاتی از مقدار دبی بازخورد نمی‌کند.
• نسبت به ذرات معلق در سیال کاملاً حساس است.
• در یک محدوده کاری مشخص دبی و فشار فعالیت می‌کند.
• در صورت خرابی هیچ هشداری مبنی بر کاهش یا افزایش دبی نمی‌دهد.

جدول مقایسه تفاوت های فلومتر و فلورگلاتور

هرگز فلومتر و فلورگلاتور را به عنوان دو گزینه رقیب در طراحی فرایند نبینید، بلکه این دو قطعه نقش مکمل یکدیگر در سیستم را بازی می‌کنند. بارها دیده‌ام که مهندسین طراح فرایند یکی را انتخاب کرده و دیگری را کنار می‌گذارند، غافل از اینکه فلومتر بدون فلورگلاتور ممکن است جریانی ناپایدار را اندازه‌گیری کند. همچنین فلورگلاتور بدون فلومتر همیشه جریانی با دبی نامعلوم را تحویل تجهیزات پایین دست می‌دهد. بهتر است پیش از هر تصمیمی، جدول مقایسه این دو را مرور کنید و ببینید که هر کدام، چه نوع نیاز فرایندی شما را پاسخ می‌دهند:

فلومتر یا فلورگلاتور، به کدامیک نیاز دارید؟

استفاده از فلورگلاتور بدون فلومتر نوعی ریسک در دنیای مهندسی است. بارها شرایط فرایندی را بررسی کرده‌ایم که صرفاً به خاطر خرابی فلومتر و یا عدم استفاده از یک فلورگلاتور مناسب، دوزینگ رآکتور شیمیایی و یا جریان تامین سوخت یک مشعل شرایط ناپایداری را تجربه کرده است. زیرا به مرور زمان از دقت فلورگلاتور کاسته شده اما هیچ بازخورد عملیاتی در سیستم دیده نمی‌شود. در سیستم‌های صنعتی که نیاز به پایداری جریان و دانستن مقدار دقیق آن به صورت همزمان الزامی است، این دو باید با هم استفاده شوند.

فرق فلومتر و فلورگلاتور صرفاً کنترل یا تثبیت جریان نیست، بلکه مدیریت فرایند را در دست می‌گیرند. زیرا می‌توان فلورگلاتور را در ورودی مسیر نصب کرده تا جریان پایدار تحویل دهد و همزمان از فلومتر در خروجی استفاده شود تا مقدار دبی تثبیت شده را اندازه‌گیری کند. حذف هر کدام می‌تواند سیستم را یا نسبت به نوسانات جریان بی‌دفاع سازد. اما در کل انتخاب از میان فلومتر یا فلورگلاتور به نیاز اصلی فرایند بستگی دارد.

سوالات متداول

• آیا فلورگلاتور می‌تواند جای فلومتر را بگیرد؟

خیر، فلورگلاتور فقط مقدار دبی را تثبیت می‌کند و هیچ اطلاعات عددی از مقدار جریان را ارائه نمی‌دهد.

• اگر بودجه محدود است، کدامیک را انتخاب کنیم؟

انتخاب از میان فلومتر یا فلورگلاتور ربطی به بودجه پروژه ندارد، بلکه کاملاً تحت تاثیر نیاز فرایند و اولویت‌ها است. اگر پایداری جریان برای محافظت از تجهیزات حیاتی است، خرید فلورگلاتور را توصیه می‌کنیم. اما اگر باید مقدار دبی خط را برای صورتحساب گری یا کنترل کیفیت اندازه‌گیری کنید، چاره‌ای جز خرید فلومتر مناسب با سایز خط و نوع سیال ندارید.

• چرا فلومتر گران‌تر از فلورگلاتور است؟

فلومترها بخش الکترونیکی شامل سنسور، ترنسمیتر و مدارهای پردازش سیگنال هستند که خروجی استاندارد آنالوگ را تولید می‌کنند. قاعدتاً طراحی پیچیده‌تر باعث شده تا قیمت بالاتری در مقایسه با فلورگلاتور داشته باشند.

• آیا می‌توان هم فلومتر و هم فلورگلاتور را در یک نقطه نصب کرد؟

بله، این کار در بسیاری از سیستم‌های حساس توصیه شده است. معمولاً فلورگلاتور قبل از فلومتر نصب می‌شود تا جریان را تثبیت کند. سپس فلومتر دبی پایدار را اندازه می‌گیرد.
