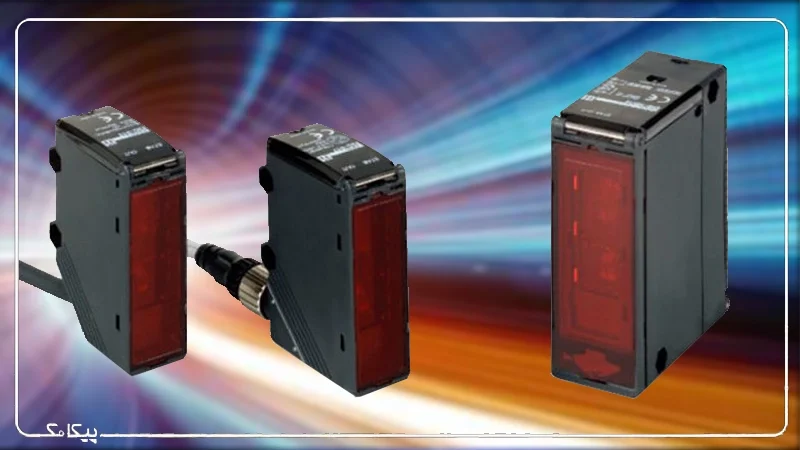

آشنایی کامل با سنسور فتو الکتریک: انواع حسگر نوری، طرز کار و روش نصب

در بسیاری از سامانه‌های اتوماسیون صنعتی، تشخیص بودن یا نبودن یک جسم، بدون تماس فیزیکی اهمیت بالایی دارد و اینجاست که سنسور فتو الکتریک (Photoelectric Sensor) اهمیت پیدا می‌کند. این تجهیز ابزار دقیق، یکی از پرکاربردترین دستگاه‌ها در این زمینه است که با استفاده از نور، امکان تشخیص اجسام، شمارش قطعات، کنترل موقعیت و نظارت بر فرآیندهای تولید را فراهم می‌کند.

به دلیل سرعت بالا، دقت مناسب و عدم نیاز به تماس مستقیم با جسم، این سنسورها در صنایعی مانند بسته‌بندی، خودروسازی، صنایع غذایی، رباتیک و سیستم‌های انتقال مواد کاربرد گسترده‌ای دارند. بر همین اساس، در این مطلب از پیکامگ، با ساختار، نحوه‌ی عملکرد، انواع و روش صحیح نصب حسگرهای نوری آشنا می‌شوید.

برای تهیه‌ی سنسور فتوالکتریک و تجهیزات مرتبط می‌توانید از فروشگاه اینترنتی ابزار دقیق پیکاتک کمک بگیرید. انواع تجهیزات صنعتی از جمله سنسورهای مختلف، شیرآلات و اتصالات و ابزارهای اندازه‌گیری با جزئیات کامل از برندهای معتبر در دسترس شماست تا متناسب با پروژه‌ی خود، بهترین گزینه را انتخاب کنید.

ساختار سنسور فتو الکتریک

سنسور فتوالکتریک یکی از مهم‌ترین انواع حسگرهای غیرتماسی است که بر پایه‌ی اصول اپتیکی کار می‌کند. این سنسور برای تشخیص وجود، گذر یا موقعیت اجسام با استفاده از پرتو نور طراحی شده است و معمولاً از پرتو فروسرخ (Infrared) یا نور لیزر مرئی بهره می‌برد تا دقت بالا و اختلال کم در اثر شرایط محیطی فراهم شود.

این حسگر به‌طور کلی از سه بخش اصلی تشکیل می‌شود:

• فرستنده نور (Emitter): بخشی که انرژی نوری تولید و آن را به صورت پرتو جهت‌دار ارسال می‌کند. بسته به نوع سنسور، این پرتو ممکن است خطی، نقطه‌ای یا مخروطی باشد.
• گیرنده نور (Receiver): معمولاً شامل یک فتوترانزیستور یا فتودیود است که میزان نور دریافتی را اندازه گرفته و آن را به سیگنال الکتریکی تبدیل می‌کند.
• مدار پردازش سیگنال (Signal Processing Circuit): نقش تحلیل ورودی نوری و تصمیم‌گیری درباره‌ی تغییر حالت خروجی را دارد؛ به بیان دیگر این مدار مشخص می‌کند که آیا جسمی در مسیر نور قرار گرفته یا خیر.

در شرایط عادی، فرستنده نور را به‌صورت مداوم ارسال می‌کند و گیرنده همان مقدار ثابت از نور را دریافت می‌نماید. اما هنگامی که جسمی در مسیر این پرتو قرار بگیرد یا بازتاب نور تغییر کند، شدت نوری که به گیرنده می‌رسد، کاهش یا افزایش می‌یابد. مدار پردازش این تغییر را به عنوان رخداد تشخیص جسم تفسیر کرده و خروجی الکتریکی (مثلاً فعال شدن یک رله، روشن شدن LED وضعیت یا ارسال سیگنال دیجیتال به کنترلر PLC) تولید می‌کند.

از همین ویژگی، بدون تماس مکانیکی یا نیاز به حسگر فیزیکی، می‌توان برای کنترل شمارش قطعات، بررسی عبور اجسام و افراد از مسیر مشخص، یا تشخیص وجود اشیا در خطوط تولید استفاده کرد.

شیوه‌ی عملکرد سنسور فتو الکتریک

عملکرد سنسورهای فتوالکتریک اساساً بر اندازه‌گیری و تفسیر تغییرات در شدت نور دریافتی استوار است. این تغییرات ناشی از برهم‌کنش پرتو فرستاده شده با یک جسم در محیط به‌صورت زیر است:

1. فرستادن پرتو: بخش فرستنده با استفاده از یک منبع نور (مانند LED فروسرخ یا لیزر) پرتویی متمرکز و جهت‌دار را گسیل می‌کند. طول موج و شدت این پرتو متناسب با نوع کاربرد و فاصله مورد نظر سنسور انتخاب می‌شود.
2. برهم‌کنش نور با جسم: هنگامی که جسمی در مسیر پرتو قرار می‌گیرد، یکی از اتفاقات فیزیکی زیر رخ می‌دهد:
3. انسداد (Blocking): جسم پرتو را به طور کامل یا جزئی مسدود می‌کند و مانع رسیدن آن به گیرنده می‌شود (مانند سنسورهای Through-Beam).
4. بازتاب (Reflection): جسم نور را به سمت گیرنده بازتاب می‌دهد (مانند سنسورهای Retro-Reflective و Diffuse). زاویه و میزان بازتاب بسته به جنس، رنگ و سطح جسم متفاوت است.
5. شکست (Refraction): در برخی موارد، اگر جسم شفاف باشد، پرتو نور از آن عبور کرده اما مسیر آن کمی تغییر می‌کند که می‌تواند توسط گیرنده تشخیص داده شود.

3. دریافت و سنجش: بخش گیرنده، که معمولاً یک فتودیود یا فتوترانزیستور حساس به نور است، شدت نور دریافتی را به‌طور مداوم می‌سنجد.
4. پردازش سیگنال و تصمیم‌گیری: مدار پردازش سیگنال، داده‌ی اندازه‌گیری شده از گیرنده را با یک مقدار مرجع (نور محیط یا نور ارسالی در حالت عادی) مقایسه می‌کند. اگر انحراف از حد مجاز (کاهش یا افزایش شدت نور) تشخیص داده شود، مدار یک سیگنال خروجی (مثبت یا منفی) تولید می‌کند که نشان‌دهنده‌ی حضور یا عدم حضور جسم است.

این تغییرات فیزیکی مرتبط با نور، در کسری از ثانیه رخ داده و توسط مدار الکترونیکی پردازش می‌شوند. همین سرعت بالاست که سنسورهای فتوالکتریک را برای کاربردهای صنعتی حساس به زمان، مانند خطوط تولید، بسته‌بندی، و سیستم‌های کنترلی خودکار، ایده‌آل می‌سازد.

انواع سنسورهای فتو الکتریک

سنسورهای فتو الکتریک بر اساس نحوه‌ی ارسال و دریافت نور به سه دسته‌ی اصلی یک‌طرفه، بازتابی و دیفیوز تقسیم می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند:

سنسورهای یک‌طرفه (Through-Beam)

این نوع سنسور از دو بخش مجزای فرستنده و گیرنده تشکیل شده است که روبه‌روی هم قرار می‌گیرند. فرستنده یک پرتو نور پیوسته را به سمت گیرنده می‌فرستد و با قرار گرفتن جسم میان فرستنده و گیرنده، پرتو قطع شده و سنسور سیگنال خروجی را فعال می‌کند.

مزایا

• برد تشخیص بالا: به دلیل اینکه نیاز به بازتاب نور از جسم نیست، می‌توانند در فواصل طولانی‌تری نسبت به انواع دیگر کار کنند.
• قابلیت اطمینان بالا: کمتر تحت تأثیر رنگ، شفافیت یا جنس سطح جسم قرار می‌گیرند.
• تشخیص اجسام کوچک: دقت بالایی در تشخیص اجسام کوچک دارند.

معایب

• نیاز به نصب دو تکه: نیاز به دو نقطه نصب مجزا برای فرستنده و گیرنده دارد که ممکن است در برخی فضاها چالش‌برانگیز باشد.
• هزینه بالاتر: معمولاً گران‌تر از انواع دیگر هستند.
• کاربردهای رایج: خطوط تولید (تشخیص عبور قطعات)، سیستم‌های امنیتی (ایجاد پرده نوری)، شمارش قطعات.

سنسورهای بازتابی (Retro-Reflective)

در این نوع سنسور، فرستنده و گیرنده در یک بدنه‌ی واحد قرار دارند. پرتو نور توسط فرستنده به سمت یک بازتاب‌دهنده یا آینه‌ی مخصوص فرستاده می‌شود. بازتاب‌دهنده نور را مستقیماً به سمت گیرنده بازمی‌گرداند. هنگامی که جسمی در مسیر پرتو بین سنسور و بازتاب‌دهنده قرار گیرد، پرتو قطع شده و سنسور فعال می‌شود.

مزایا

• نصب آسان‌تر: نیاز به یک نقطه نصب دارد و نیازی به هم‌ترازی دقیق بین دو دستگاه نیست.
• برد تشخیص متوسط: برد مناسبی برای بسیاری از کاربردهای صنعتی فراهم می‌کنند.
• هزینه کمتر نسبت به Through-Beam: معمولاً مقرون به صرفه‌تر هستند.

معایب

• نیاز به بازتاب‌دهنده: به یک بازتاب‌دهنده جداگانه نیاز دارند.
• مشکل در تشخیص اجسام براق یا آینه‌ای: سطوح بسیار براق یا آینه‌ای ممکن است نور را به طور نامنظم بازتاب دهند و باعث عملکرد نادرست سنسور شوند.
• حساسیت به گرد و غبار روی بازتاب‌دهنده: تجمع گرد و غبار روی بازتاب‌دهنده می‌تواند برد و دقت سنسور را کاهش دهد.
• کاربردهای رایج: تشخیص حضور وسایل نقلیه در پارکینگ‌ها، تشخیص موقعیت قطعات در دستگاه‌ها، سیستم‌های کنترل درب اتوماتیک.

سنسورهای پراکنشی (Diffuse)

در این نوع سنسور نیز فرستنده و گیرنده در یک بدنه قرار دارند. فرستنده نوری را به سمت منطقه‌ای که جسم در آن قرار دارد، ارسال می‌کند. گیرنده به دنبال نور بازتاب شده از خود جسم است. این سنسورها معمولاً دارای یک لنز هستند که پرتو نور را در یک ناحیه مشخص پخش می‌کند و گیرنده نیز نوری را دریافت می‌کند که مستقیماً از جسم بازتاب شده است.

مزایا

• ساده‌ترین نصب: فقط نیاز به یک نقطه نصب و بدون نیاز به بازتاب‌دهنده خارجی دارد.
• کمترین هزینه: معمولاً ارزان‌ترین نوع سنسور فتو الکتریک هستند.

معایب

• برد تشخیص محدود: برد تشخیص آن‌ها به شدت به رنگ، جنس و میزان بازتاب سطح جسم بستگی دارد. سطوح تیره یا مات برد کمتری دارند.
• حساسیت به نور محیط: نور اضافی محیط می‌تواند بر عملکرد آن‌ها تأثیر بگذارد.
• مشکل در تشخیص اجسام با سطوح مختلف: تشخیص اجسام با رنگ‌ها یا بافت‌های متفاوت ممکن است نیاز به تنظیمات دقیق داشته باشد.
• کاربردهای رایج: تشخیص وجود یا عدم وجود قطعات روی نوار نقاله (به شرطی که رنگ یا سطح مشخصی داشته باشند)، تشخیص سطح مایعات، کاربردهای عمومی در خطوط تولید.

اکثر سنسورهای فتو الکتریک مدرن از نور مدوله شده (معمولاً فروسرخ) استفاده می‌کنند. این کار به گیرنده امکان می‌دهد تا نور ارسالی از فرستنده را از نور محیط تشخیص دهد و از تداخل جلوگیری کند. همچنین برخی سنسورهای دیفیوز، از نور قرمز مرئی استفاده می‌کنند که این کار هم‌ترازی و تشخیص نقطه فعال سنسور را آسان‌تر می‌کند.

از سویی، برای غلبه بر مشکل تشخیص اجسام براق در سنسورهای بازتابی، از سنسورهایی با فیلتر پلاریزاسیون استفاده می‌شود. در این حالت، هم فرستنده و هم بازتاب‌دهنده نور پلاریزه ارسال و دریافت می‌کنند و گیرنده تنها نوری را می‌پذیرد که پلاریزاسیون صحیح داشته باشد.

مزایا و محدودیت‌های سنسورهای فتو الکتریک در کاربرد صنعتی

سنسورهای فتو الکتریک به دلیل ویژگی‌های منحصر به فرد خود، ابزاری ارزشمند در محیط‌های صنعتی محسوب می‌شوند، اما مانند هر فناوری دیگری، محدودیت‌هایی نیز دارند که باید در نظر گرفته شوند:

مزایا

• تشخیص بدون تماس (Non-Contact Detection):

این یکی از مهم‌ترین مزایای سنسورهای فتو الکتریک است. چون نیازی به تماس فیزیکی با جسم ندارند، از سایش، آسیب دیدن یا آلودگی قطعات جلوگیری می‌کنند. این ویژگی برای جابجایی مواد حساس، ظریف یا داغ ایده‌آل است.

• سرعت پاسخ بسیار بالا (High Response Speed):

این سنسورها قادرند تغییرات در مسیر نور را در کسری از میلی‌ثانیه تشخیص دهند (اغلب کمتر از ۱۰ میلی‌ثانیه). این سرعت بالا آن‌ها را برای کاربردهایی که نیاز به واکنش سریع دارند، مانند خطوط تولید با سرعت بالا، سیستم‌های بسته‌بندی خودکار و کنترل حرکت دقیق، مناسب می‌سازد.

• دقت مناسب و قابلیت تشخیص اجسام کوچک (Suitable Accuracy & Small Object Detection):

با انتخاب نوع مناسب سنسور و تنظیم دقیق، می‌توان اجسام کوچک و ظریفی را با دقت بالایی تشخیص داد. این امر در صنایعی مانند الکترونیک و مونتاژ قطعات ریز اهمیت دارد.

• انعطاف‌پذیری در کاربرد (Versatility):

طیف گسترده‌ای از انواع سنسورها (Through-Beam, Retro-Reflective, Diffuse) با بردها و ویژگی‌های مختلف، امکان استفاده در شرایط و محیط‌های گوناگون صنعتی را فراهم می‌کند.

• نیاز نداشتن به سنسور برای هر قطعه (No Sensor Needed for Each Part):

در بسیاری از موارد، مانند تشخیص عبور قطعات روی نوار نقاله، تنها یک سنسور برای کنترل کل فرآیند کافی است، که این امر هزینه‌ها و پیچیدگی سیستم را کاهش می‌دهد.

محدودیت‌ها

• حساسیت به آلودگی محیطی (Sensitivity to Environmental Contamination):

گرد و غبار، دود، بخار، رطوبت یا لکه‌ها روی لنز سنسور یا بازتاب‌دهنده (در مدل‌های Retro-Reflective) می‌توانند مسیر نور را مختل کرده و باعث تشخیص نادرست یا عدم تشخیص شوند. این مسئله نیاز به نگهداری و تمیزکاری منظم دارد.

• تأثیر نور محیط (Influence of Ambient Light):

نور شدید محیطی، به ویژه نور خورشید یا نورپردازی قوی کارگاه، می‌تواند با سیگنال نوری سنسور تداخل ایجاد کند. استفاده از نور مدوله شده در سنسورها این تأثیر را به حداقل می‌رساند، اما در شرایط بسیار شدید ممکن است همچنان مشکل‌ساز باشد.

• دشواری در تشخیص سطوح خاص (Difficulty with Specific Surfaces):
  • سطوح براق یا آینه‌ای: در سنسورهای Diffuse و Retro-Reflective، سطوح بسیار براق ممکن است نور را به طور نامنظم بازتاب دهند یا خود به عنوان بازتاب‌دهنده عمل کنند، که این امر تشخیص جسم اصلی را دشوار می‌سازد. (البته سنسورهای با فیلتر پلاریزاسیون این مشکل را تا حدی برطرف می‌کنند).
  • سطوح شفاف یا نیمه‌شفاف: تشخیص موادی مانند شیشه، پلاستیک شفاف یا مایعات بدون رنگ، برای سنسورهای فتو الکتریک استاندارد چالش‌برانگیز است و ممکن است به انواع تخصصی‌تر یا تنظیمات دقیق نیاز داشته باشد.
  • سطوح تیره یا جاذب نور: در سنسورهای Diffuse، اجسام بسیار تیره که نور کمی را بازتاب می‌دهند، برد تشخیص کمتری دارند و ممکن است به درستی شناسایی نشوند.
• نیاز به تنظیم دقیق مسیر نور و هم‌ترازی (Need for Precise Alignment):

به ویژه در سنسورهای Through-Beam، هم‌ترازی دقیق فرستنده و گیرنده برای عملکرد صحیح حیاتی است. هرگونه انحراف می‌تواند منجر به خطا شود. در سنسورهای Retro-Reflective نیز، زاویه‌ی میان سنسور و بازتاب‌دهنده باید در محدوده مجاز باشد.

نصب، سیم‌کشی و راه‌اندازی سنسور فتوالکتریک

نصب صحیح و اتصال درست سنسور فتوالکتریک، نقشی حیاتی در اطمینان از عملکرد دقیق، قابل اعتماد و طول عمر مفید آن ایفا می‌کند. این فرآیند شامل انتخاب محل مناسب، تنظیمات فیزیکی، سیم‌کشی درست و تست عملکردی است.

۱. انتخاب محل مناسب

• مسیر نور (بین فرستنده/گیرنده یا سنسور/بازتاب‌دهنده) باید کاملاً باز باشد.
• از عوامل محیطی مانند گرد و غبار، رطوبت، لرزش و نور شدید دور نگه دارید یا از محافظ استفاده کنید.

۲. نصب فیزیکی و تنظیمات

• سنسور و بازتاب‌دهنده را محکم نصب کنید تا لرزش نکنند.
• هم‌ترازی: فرستنده و گیرنده (یا سنسور و بازتاب‌دهنده) را دقیقاً روبروی هم قرار دهید. از LEDهای نشانگر روی سنسور برای تنظیم حداکثر دریافت نور استفاده کنید.
• برد تشخیص: مطمئن شوید فاصله نصب در محدوده مشخص شده سنسور باشد.
• حساسیت: در صورت نیاز، حساسیت سنسور را برای تشخیص اجسام مختلف تنظیم کنید.

۳. سیم‌کشی

• پین‌ها را بشناسید: سیم قهوه‌ای معمولاً برای تغذیه مثبت (+)، آبی برای تغذیه منفی (GND) و سیاه برای خروجی سیگنال است. (دفترچه راهنمای سنسور را بررسی کنید).
• نوع خروجی (NPN/PNP): مطمئن شوید نوع خروجی سنسور با دستگاه کنترل‌کننده (مانند PLC) شما سازگار است.
• اتصال مطمئن: سیم‌ها را محکم و عایق‌بندی کنید.

۴. تست عملکرد

• پس از نصب و سیم‌کشی، سنسور را با جسم واقعی تست کنید.
• وضعیت LEDهای روی سنسور و سیگنال خروجی را بررسی نمایید.

کاربردهای سنسور فتوالکتریک

سنسورهای فتوالکتریک به دلیل قابلیت تشخیص بدون تماس، سرعت بالا و دقتشان، در طیف گسترده‌ای از صنایع کاربرد دارند و برای خودکارسازی فرآیندها، افزایش ایمنی و بهبود کارایی در طیف وسیعی از کاربردها ارزشمند هستند. از مهم‌ترین کاربردها می‌توان به موارد زیر اشاره کرد:

خطوط تولید و مونتاژ بسته‌بندی

• شمارش قطعات: شمارش دقیق محصولات، قطعات یا بسته‌ها در حین حرکت روی نوار نقاله؛ این امر برای مدیریت موجودی و کنترل تولید حیاتی است.
• تشخیص وجود/عدم وجود: اطمینان از حضور یک قطعه پیش از ادامه مرحله مونتاژ بعدی، یا تشخیص بسته‌بندی صحیح یا پر شدن آن.
• تشخیص برچسب: اطمینان از صحت و درستی چسباندن برچسب روی محصولات.
• مرتب‌سازی اشیاء: شناسایی و دسته‌بندی انواع مختلف محصولات بر اساس حضور یا عدم حضور آن‌ها در مکان مشخص.

جابه‌جایی مواد و سیستم‌های نوار نقاله

• کنترل نوار نقاله: تشخیص حضور یا عدم حضور اقلام روی نوار نقاله برای کنترل عملکرد موتور، جلوگیری از گیر کردن قطعات یا مدیریت جریان مواد.
• تشخیص سطح: نظارت بر سطح مواد در هاپرها یا مخازن.
• موقعیت‌یابی: اطمینان از قرارگیری صحیح اشیاء روی نوار نقاله یا سیستم انتقال.

رباتیک صنعتی

• تشخیص قطعه: ربات‌ها از این سنسورها برای تشخیص قطعاتی که باید بردارند یا قرار دهند، استفاده می‌کنند.
• مناطق ایمنی: ایجاد حریم‌های ایمنی در اطراف ایستگاه‌های کاری رباتیک؛ در صورت ورود فرد به ناحیه خطرناک، ماشین متوقف می‌شود.

صنایع غذایی و دارویی

• بهداشت و تمیزی: ماهیت بدون تماس این سنسورها از آلودگی محصولات جلوگیری می‌کند که در این صنایع حساس بسیار مهم است.
• کنترل کیفیت: تشخیص درپوش‌های جاافتاده، برچسب‌های ناقص یا تأیید سطح پر شدن بطری‌ها و ظروف.
• مرتب‌سازی و جابجایی: استفاده در سیستم‌های خودکار برای دسته‌بندی و جابجایی اقلام حساس غذایی یا دارویی.

سیستم‌های امنیتی و درب‌های اتوماتیک

• درب‌های اتوماتیک: تشخیص افراد یا اشیاء در حال نزدیک شدن یا عبور از درها برای فعال کردن مکانیزم باز شدن درب و جلوگیری از برخورد.
• کنترل دسترسی: شمارش افراد ورودی یا خروجی از مناطق، مانند گیت‌های ورودی یا راه‌پله‌ها، پله‌برقی و آسانسور.
• تشخیص نفوذ: به عنوان حسگر شکست نور برای آلارم در محیط‌های حفاظتی.

صنعت خودرو

• تأیید مونتاژ: اطمینان از نصب صحیح قطعات در طول فرآیند تولید خودرو.
• تراز کردن شاسی: استفاده در سیستم‌هایی که نیاز به تراز دقیق اجزای خودرو دارند.

صنعت چاپ و کاغذ

• تشخیص پارگی کاغذ: تشخیص پارگی در رول‌های مداوم کاغذ یا فیلم.
• کنترل ثبت (Registration): تراز دقیق مواد چاپی.

ایمنی ماشین‌آلات

• پرده‌های نوری (Light Curtains): ایجاد شبکه‌ای از پرتوهای نوری برای تشخیص ورود فرد یا جسم به ناحیه خطرناک ماشین؛ این سیستم بلافاصله ماشین را متوقف می‌کند.

تفاوت سنسور فتو الکتریک با سایر انواع سنسور

سنسورهای فتوالکتریک در مقایسه با سایر سنسورهای صنعتی رایج مانند سنسورهای القایی و خازنی، ویژگی‌های متمایزی دارند:

محدوده تشخیص

• فتو الکتریک: قابلیت تشخیص طیف گسترده‌ای از اجسام، چه فلزی و چه غیرفلزی، را داراست.
• القایی: منحصراً قادر به تشخیص اجسام فلزی است.
• خازنی: می‌تواند هم اجسام فلزی و هم غیرفلزی را تشخیص دهد و به ویژه برای مواد مایع و پودری مناسب است.

برد تشخیص

• فتو الکتریک: معمولاً برد تشخیص بیشتری نسبت به سنسورهای مجاورتی (مانند القایی و خازنی) دارد.
• القایی: برد کوتاه‌تری دارد.

سرعت و حساسیت

• فتوالکتریک: سرعت پاسخ‌دهی بسیار بالایی دارد.
• خازنی: نسبت به شرایط محیطی حساسیت بیشتری نشان می‌دهد.
• القایی: مقاومت بالایی در محیط‌های صنعتی دارد.

نوع حسگر	اجسام قابل تشخیص	ویژگی برجسته
القایی (Inductive)	فقط فلزی	مقاومت بالا، برد کم
خازنی (Capacitive)	مواد فلزی و غیرفلزی	مناسب برای مایعات و پودرها
فتوالکتریک	تقریباً همه اجسام	برد زیاد، سرعت بالا

به طور خلاصه، سنسور فتوالکتریک به دلیل توانایی تشخیص طیف وسیع اجسام و برد بیشتر، گزینه‌ای انعطاف‌پذیر برای بسیاری از کاربردهای اتوماسیون صنعتی است، در حالی که سنسورهای القایی و خازنی برای کاربردهای خاص‌تر (تشخیص فلزات یا مواد خاص) مناسب هستند.

نکات مهم در انتخاب سنسور فتو الکتریک مناسب

انتخاب صحیح سنسور فتوالکتریک برای هر کاربرد صنعتی، نقشی حیاتی در اطمینان از عملکرد دقیق و پایدار سیستم ایفا می‌کند. انتخاب نادرست می‌تواند منجر به خطا در فرآیند، نیاز به تنظیمات مکرر و در نهایت افزایش هزینه‌های نگهداری شود. در ادامه، عوامل کلیدی که باید هنگام انتخاب این سنسورها در نظر گرفته شوند، به تفصیل بیان شده‌اند:

فاصله تشخیص (Sensing Distance)

این یکی از اولین و مهم‌ترین معیارهایی است که باید بررسی شود. سنسور باید قادر به تشخیص قابل اعتماد هدف در حداکثر فاصله مورد نیاز کاربرد باشد. سنسورها از نظر فاصله تشخیص به دو دسته کلی تقسیم می‌شوند:

• فاصله کوتاه: مناسب برای کاربردهایی که نیاز به تشخیص در فواصل چند سانتی‌متری دارند (برای نمونه در خطوط مونتاژ بسیار فشرده).
• فاصله بلند (صنعتی): مناسب برای کاربردهایی مانند تشخیص اجسام در انتهای خطوط نقاله یا در محیط‌های بازتر که می‌توانند اشیاء را در فواصل چند متری (گاهی تا ده‌ها متر برای انواع خاص) تشخیص دهند.

ویژگی‌های جسم مورد تشخیص (Object Characteristics)

جنس، رنگ، شفافیت و وضعیت سطح جسم هدف، تأثیر مستقیمی بر نحوه بازتاب یا قطع نور توسط سنسور دارد.

• اجسام تیره: این اجسام نور کمتری بازتاب می‌دهند و ممکن است تشخیص آن‌ها توسط سنسورهای رفلکتیو (بازتابی) دشوار باشد. در این موارد، استفاده از سنسورهای Through-Beam (پرتو از میان) یا انتخاب سنسورهای رفلکتیو با حساسیت بالا توصیه می‌شود.
• سطوح براق: سطوح صیقلی و براق می‌توانند باعث انعکاس غیرعادی نور و ایجاد خطای تشخیص شوند. استفاده از سنسورهای با قابلیت تنظیم حساسیت (Sensitivity Adjustment) یا پولاریزه (Polarized) می‌تواند این مشکل را برطرف کند.
• اجسام شفاف یا نیمه‌شفاف: تشخیص مواردی مانند بطری‌های شیشه‌ای یا پلاستیکی شفاف، نیاز به سنسورهای ویژه، مانند سنسورهای Through-Beam با تنظیم حساسیت دقیق یا سنسورهای رنگی خاص دارد.
• اجسام کوچک یا بسیار نازک: برای تشخیص این اجسام، سنسورهایی با نقطه کانونی دقیق و فاصله تشخیص مناسب باید انتخاب شوند.

شرایط محیطی (Environmental Conditions)

محیط‌های صنعتی اغلب چالش‌برانگیز هستند و عوامل محیطی می‌توانند به سنسور آسیب رسانده یا عملکرد آن را مختل کنند.

• گرد و غبار و رطوبت: در محیط‌های غبارآلود یا مرطوب، سنسور باید دارای درجه حفاظت بالا (مانند IP65 برای مقاومت در برابر گرد و غبار و جت آب، یا IP67 برای مقاومت در برابر غوطه‌وری موقت در آب) باشد.
• لرزش: در ماشین‌آلاتی که ارتعاش زیادی دارند، استفاده از سنسورهایی با بدنه مقاوم و روش نصب مطمئن ضروری است.
• دمای بالا یا پایین: اطمینان از اینکه محدوده دمایی عملکرد سنسور با دمای محیط کاربری مطابقت دارد.
• نور محیطی: نور شدید خورشید یا نورهای مصنوعی دیگر ممکن است در برخی سنسورها (به خصوص انواع Diffuse) تداخل ایجاد کنند. سنسورهای با فیلترهای نوری مناسب یا تکنولوژی‌های پیشرفته‌تر می‌توانند این مشکل را کاهش دهند.

سرعت پاسخ سنسور (Response Time)

در خطوط تولید با سرعت بالا، سنسور باید قادر باشد تغییرات (مانند قطع شدن پرتو یا بازتاب نور) را در کسری از ثانیه تشخیص دهد.

کاربردهایی مانند شمارش دقیق قطعات در نوارهای نقاله با سرعت بالا، یا تشخیص سریع حضور/عدم حضور در فرآیندهای لحظه‌ای، نیازمند سنسورهایی با سرعت پاسخ بالا (معمولاً چند میلی‌ثانیه یا کمتر) هستند. سنسورهای با زمان پاسخ کندتر ممکن است باعث از دست رفتن شمارش یا ایجاد خطا در فرآیند شوند.

نوع خروجی سنسور (Sensor Output Type)

خروجی سنسور باید با سیستم کنترل مرکزی (مانند PLC، رله‌ها یا میکروکنترلرها) سازگار باشد تا بتواند سیگنال تشخیص را به درستی دریافت و پردازش کند. رایج‌ترین انواع خروجی عبارتند از:

• PNP و NPN: این‌ها خروجی‌های ترانزیستوری هستند که در سیستم‌های دیجیتال رایج بوده و نحوه اتصال به PLC یا رله را تعیین می‌کنند (مثبت یا منفی بودن سیگنال).
• خروجی رله‌ای (Relay Output): مناسب برای سوئیچ کردن بارهای جریان بالا یا در مواردی که جداسازی الکتریکی کامل مورد نیاز است.
• خروجی آنالوگ (مانند ۰-۱۰V یا ۴-۲۰mA): برای کاربردهایی که نیاز به اندازه‌گیری فاصله یا شدت نور دارند (مثلاً در سیستم‌های کنترل سطح یا موقعیت‌یابی دقیق).

با در نظر گرفتن دقیق این عوامل، می‌توان سنسور فتوالکتریک را انتخاب کرد که نه تنها نیازهای فنی فعلی را برآورده کند، بلکه در طولانی مدت نیز عملکردی قابل اعتماد و بدون دردسر را ارائه دهد.

 مشکلات رایج سنسورهای نوری و روش رفع آن‌ها

عملکرد نادرست سنسورهای فتوالکتریک در محیط‌های صنعتی می‌تواند ناشی از عوامل مختلفی باشد. شناخت این مشکلات و دلایل احتمالی آن‌ها، به عیب‌یابی سریع و کاهش زمان توقف خط تولید کمک شایانی می‌کند. مهم‌ترین مشکلات رایج همراه با روش حل آن‌ها به‌صورت زیر است:

مشکل	علت محتمل	راه حل
کاهش دقت	کثیفی لنز	تمیز کردن دوره‌ای
قطع عملکرد	عدم هم‌راستایی فرستنده و گیرنده	تنظیم دقیق محور نور
عملکرد نادرست در نور شدید	تابش مستقیم خورشید	استفاده از فیلتر نوری یا محافظ
عدم تشخیص جسم	فاصله بیش از حد	تنظیم فاصله طبق مشخصات

کثیف شدن لنز سنسور

در محیط‌های صنعتی، ممکن است گردوغبار یا روغن روی لنز سنسور قرار بگیرد و باعث کاهش دقت شود. به‌طور کلی انباشت گرد و غبار، روغن یا آلودگی روی لنز فرستنده یا گیرنده، مانع عبور یا دریافت نور شده و دقت تشخیص را کاهش می‌دهد.

  راه حل: لنز سنسور را به صورت دوره‌ای با یک پارچه نرم و تمیز، بدون استفاده از مواد ساینده، پاک کنید.

تنظیم نبودن محور سنسور

در سنسورهای دو بخشی یا بازتابی، اگر پرتو نور به درستی به سمت گیرنده یا بازتابنده هدایت نشود، ارتباط قطع می‌شود. این می‌تواند ناشی از لرزش یا نصب اولیه باشد.

راه حل: موقعیت فیزیکی سنسور (و بازتابنده در صورت استفاده) را به دقت تنظیم کنید تا پرتو نور به طور مستقیم هدف‌گیری شود.

تأثیر نور محیط

نور شدید خارجی (مانند نور خورشید مستقیم یا چراغ‌های قوی) می‌تواند با سیگنال سنسور تداخل کرده و باعث عملکرد نامنظم یا تشخیص اشتباه شود.

راه حل: از سنسورهایی با قابلیت فیلتر نور محیطی استفاده کنید، یا با نصب یک محافظ، مسیر نور محیطی به لنز را مسدود نمایید.

 فاصله نامناسب سنسور

هر سنسور دارای محدوده عملیاتی مشخصی است. اگر جسم خارج از این محدوده (دورتر یا نزدیک‌تر از حد مجاز) قرار گیرد، سنسور قادر به تشخیص آن نخواهد بود.

راه حل: مطمئن شوید که فاصله سنسور تا جسم در محدوده تشخیص تعریف شده توسط سازنده سنسور قرار دارد و در صورت نیاز، موقعیت نصب را تنظیم کنید.

آینده سنسورهای فتوالکتریک در صنعت

روندهای آینده‌ی سنسورهای فتوالکتریک بر افزایش هوشمندی و قابلیت‌های ارتباطی آن‌ها به ویژه در صنعت متمرکز است:

• اتصال‌پذیری: قابلیت اتصال به شبکه‌های صنعتی (مانند IO-Link) برای تبادل داده‌های بیشتر و مدیریت از راه دور.
• قابلیت‌های دیجیتال: امکان پیکربندی و تنظیم پارامترها به صورت دیجیتال و از راه دور، که انعطاف‌پذیری سیستم را افزایش می‌دهد.
• عملکرد بهبودیافته: توسعه در تشخیص اجسام چالش‌برانگیز (شفاف، براق، تیره) و افزایش دقت در شرایط سخت محیطی.
• بهره‌وری انرژی: طراحی سنسورهایی با مصرف برق کمتر برای کاهش هزینه‌ها و سازگاری با محیط زیست.

این پیشرفت‌ها باعث شده است سنسورهای نوری نقش مهم‌تری در صنعت هوشمند و اتوماسیون پیشرفته ایفا کنند و به‌تدریج به عناصر حیاتی در اتوماسیون صنعتی پیشرفته و صنعت ۴.۰ تبدیل شوند.

 جمع بندی نهایی

سنسور فتوالکتریک از مهم‌ترین تجهیزات در سیستم‌های اتوماسیون صنعتی است که با استفاده از پرتو الکترومغناطیس و به‌ویژه پرتو فروسرخ و نور برای تشخیص اجسام کار می‌کند. این سنسورها به دلیل سرعت بالا، دقت مناسب و قابلیت استفاده بدون تماس مستقیم در بسیاری از صنایع کاربرد دارند. آگاهی از انواع سنسورهای نوری مانند یک‌طرفه، بازتابی و دیفیوز در کنار رعایت اصول نصب و تنظیم آن‌ها می‌تواند به افزایش دقت سیستم و بهبود عملکرد خطوط تولید کمک کند.

 پرسش‌های متداول
