فلومتر ونتوری چیست؟ بررسی کامل عملکرد، اجزا، ویژگی‌ها و کاربردها

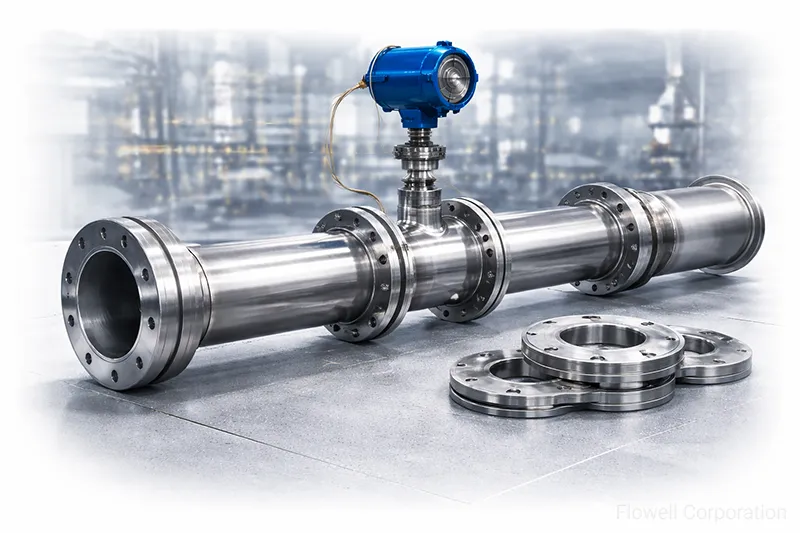

فلومتر ونتوری (Venturi Flow Meter) یکی از دقیق‌ترین و پرکاربردترین تجهیزات اندازه‌گیری دبی سیالات در صنایع مختلف است. این ابزار بر پایه‌ی اثر ونتوری و معادله‌ی برنولی عمل می‌کند و می‌تواند دبی مایعات و گازهای مختلف، حتی بخار را با افت فشار دائمی نسبتاً کم اندازه‌گیری کند.

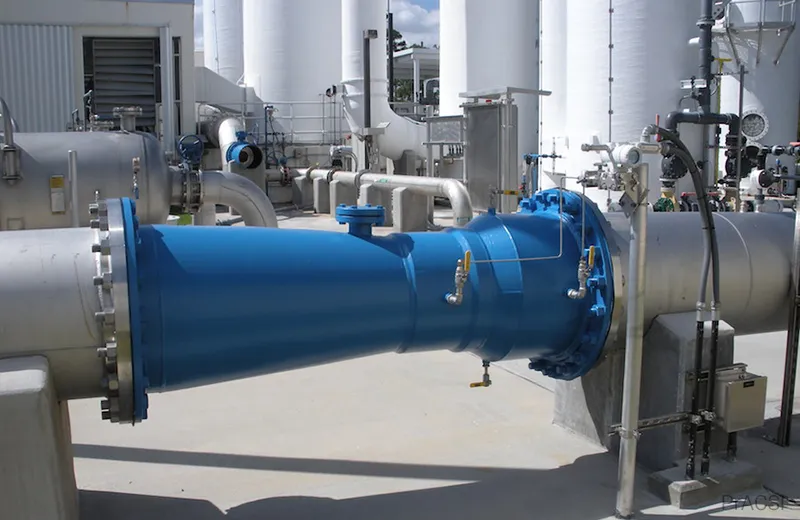

به دلیل ویژگی‌های خاص خود، جریان‌سنج ونتوری در صنایعی مانند نفت و گاز، نیروگاه‌ها، صنایع آب و فاضلاب، پتروشیمی، صنایع غذایی و سیستم‌های انتقال سیالات جایگاه ویژه‌ای دارد. بر همین اساس، در این مطلب از پیکامگ به بررسی این تجهیز می‌پردازیم و به‌طور کامل ساختار، شیوه‌ی کار و مزایا و معایب آن را بیان می‌کنیم.

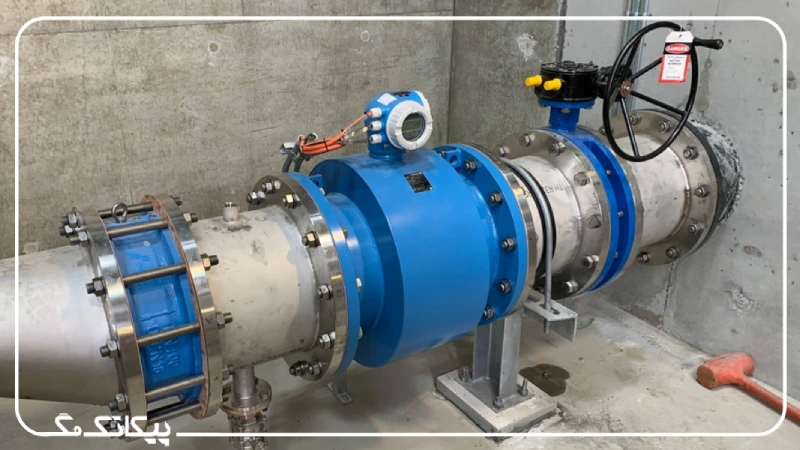

فلومتر از پرکاربردترین تجهیزات در صنایع مختلفی است که با مایعات سروکار دارند. برای تهیه‌ی بهترین فلومترهای صنعتی می‌توانید از فروشگاه اینترنتی پیکاتک بازدید کنید تا ضمن بررسی ویژگی‌ها و مقایسه‌ی محصولات، مناسب‌ترین گزینه را برای پروژه‌های خود خریداری کنید.

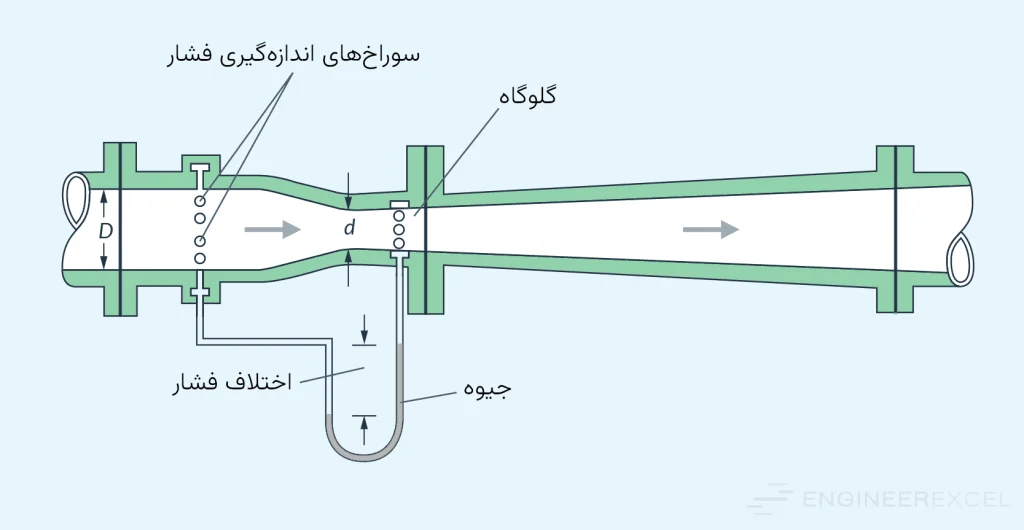

اجزای اصلی فلومتر ونتوری

ساختار فلومتر ونتوری که به‌صورت یک لوله‌ی همگرا-واگرا است، ساختار بسیار ساده‌ای دارد و معمولاً از سه بخش اصلی تشکیل می‌شود:

بخش همگرا (Converging Section)

در این قسمت قطر لوله به تدریج کاهش می‌یابد. هدف از این طراحی، افزایش سرعت جریان بدون ایجاد آشفتگی (توربولانس) شدید است. زاویه‌ی بخش همگرا معمولاً نسبتاً تندتر طراحی می‌شود تا سیال به سرعت وارد گلوگاه شود.

گلوگاه (Throat)

گلوگاه یا تروت، باریک‌ترین قسمت فلومتر ونتوری است. در این بخش، سرعت سیال به بیشینه و فشار استاتیکی به کمینه مقدار خود می‌رسد. مبنای محاسبه‌ی دبی، اختلاف فشار اندازه‌گیری شده بین ورودی و گلوگاه است.

بخش واگرا (Diverging Section)

پس از عبور سیال از گلوگاه، قطر لوله به آرامی افزایش پیدا می‌کند تا بخشی از فشار ازدست‌رفته بازیابی شود. طراحی تدریجی این بخش باعث می‌شود تا افت فشار دائمی فلومتر ونتوری، نسبت به تجهیزاتی مانند اوریفیس بسیار کمتر باشد.

علاوه بر این سه بخش، وجود سوراخ‌های فشار و ترانسمیتر اختلاف فشار است که فلومتر را از ونتوری ساده متمایز می‌کند.

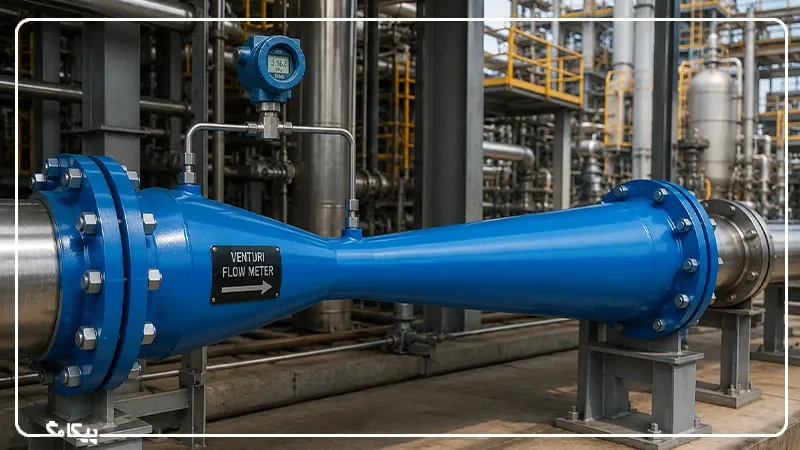

نحوه‌ی کار فلومتر ونتوری

اساس عملکرد فلومتر ونتوری بر اثر ونتوری (Venturi Effect) استوار است. هنگامی که سیال از لوله‌ای با سطح مقطع متغیر می‌گذرد، سرعت و فشار آن تغییر می‌کند. اگر قطر مسیر کاهش یابد، سرعت سیال افزایش پیدا می‌کند و هم‌زمان فشار استاتیکی کاهش می‌یابد. این رابطه مستقیماً از معادله‌ی برنولی و قانون پیوستگی جریان ناشی می‌شود.

معادله‌ی برنولی که مبنای کار فلومتر ونتوری است:

P + 0.5​ρv^۲ + ρgh = constant

در این رابطه:

• P فشار سیال
• ρ چگالی سیال
• v سرعت جریان
• g شتاب گرانش
• h ارتفاع نسبت به مرجع

در فلومتر ونتوری، اختلاف فشار بین بخش ورودی و قسمت گلوگاه (Throat)، معمولاً با استفاده از ترانسمیتر اختلاف فشار (Differential Pressure Transmitter) اندازه‌گیری می‌شود.

برای این کار، دو نقطه‌ی فشارگیری (Pressure Tap) یکی در بخش ورودی و دیگری در گلوگاه روی فلومتر قرار دارد. این دو نقطه از طریق لوله‌های کوچک به ترانسمیتر متصل می‌شوند و دستگاه، اختلاف فشار بین آن‌ها را اندازه‌گیری می‌کند.

در ادامه با استفاده از روابط مهندسی، مقدار دبی جریان محاسبه می‌شود. هرچه اختلاف فشار بیشتر باشد، سرعت و دبی جریان نیز بیشتر خواهد بود.

⚠️ نکته: در سیستم‌های قدیمی‌تر، گاهی از ابزارهایی مانند مانومتر U شکل (U-Tube Manometer) نیز برای اندازه‌گیری اختلاف فشار استفاده می‌شد، اما امروزه در کاربردهای صنعتی بیشتر از ترانسمیترهای دیجیتال و هوشمند استفاده می‌شود؛ چون دقت بالاتر، قابلیت ارسال سیگنال و امکان اتصال به سیستم‌های کنترلی را دارند.

فرمول محاسبه‌ی دبی در فلومتر ونتوری

دبی حجمی در فلومتر ونتوری معمولاً با استفاده از رابطه‌ی زیر محاسبه می‌شود:

Q = C_d​ A_۲ Sqrt [ 2(P_۱​−P_۲​) / (ρ (۱−β^۴))​ ]

که در آن:

• Q دبی حجمی
• C_d​ ضریب تخلیه
• A_۲ سطح مقطع گلوگاه
• P_۱​−P_۲ اختلاف فشار
• ρ چگالی سیال
• β ضریب نسبت قطر گلوگاه به قطر لوله‌ی اصلی

انواع فلومتر ونتوری از نظر زاویه‌ی نصب

فلومترهای ونتوری برای نصب در حالت‌های مختلف بسته به کاربرد، در مدل‌های مختلفی ساخته می‌شوند چون تغییر موقعیت، به سادگی بر نحوه‌ی تبدیل انرژی پتانسیل و جنبشی تأثیر می‌گذارد.

ونتوری افقی (Horizontal)

رایج‌ترین نوع فلومتر ونتوری که اختلاف فشار در آن فقط ناشی از تغییر سرعت (انرژی جنبشی) است.

ونتوری عمودی (Vertical)

در لوله‌های عمودی نصب شده و در محاسبات آن اثر نیروی گرانش بر سیال نیز لحاظ می‌شود.

ونتوری شیب‌دار (Inclined)

ونتوری مایل، برای لوله‌هایی با شیب مشخص طراحی شده و ترکیبی از ویژگی‌های دو مدل قبلی را دارد.

انواع فلومتر ونتوری از نظر شیوه‌ی اتصال

نصب فلومتر ونتوری در خط لوله باید به درستی صورت بگیرد تا از پر بودن خط با سیال اطمینان حاصل شود. بر اساس شیوه‌ی اتصال به خط لوله، ونتوری به انواع مختلف تقسیم می‌شود.

ونتوری فلنجی (Flanged)

با استفاده از فلنج در دو سر خود به لوله‌ها متصل می‌شود و نصب و جداسازی آن آسان است.

ونتوری جوشی (Weld-In)

مستقیماً به خط لوله جوش داده می‌شود و برای کاربردهایی با فشار بالا و اتصال دائمی مناسب است.

ونتوری دُرجی یا اینسرتی (Insertion)

این نوع، توسط یک قطعه‌ی داخلی مانند شیر یا دهانه‌ی شیر و به عنوان بخشی از تجهیزات داخل لوله جای می‌گیرد. بدین ترتیب بدون نیاز به برش یا جوش، هزینه‌ی نصب کمتری نیز دارد. این طراحی برای کاربردهای موقت و پروژه‌هایی که محدودیت هزینه دارند کاربردی است.

انواع فلومتر ونتوری از نظر طراحی بدنه

ساختار فیزیکی بخش‌های همگرا و واگرا در یک لوله ونتوری می‌تواند متفاوت باشد که باعث شکل‌گیری انواع مختلفی از نظر طراحی می‌شود.

فلومتر ونتوری کلاسیک (Classical Venturi)

این مدل دارای ساختار سنتی و افقی با طول نسبتاً زیاد است و دقت بالایی دارد. بیشتر در صنایع بزرگ و خطوط انتقال اصلی استفاده می‌شود. ونتوری کلاسیک با عنوان ونتوری بلند (Long-Form Venturi) نیز شناخته می‌شود.

فلومتر ونتوری کوتاه (Short-Form/Truncated Venturi)

در این نوع، طول تجهیز کاهش یافته تا نصب آن در فضاهای محدود آسان‌تر باشد. اگرچه ممکن است افت فشار کمی بیشتر شود، اما هزینه‌ی نصب و فضای موردنیاز کاهش می‌یابد.

ونتوری یونیورسال (Universal)

طراحی خاصی که برای اندازه‌گیری دقیق طیف گسترده‌ای از سیالات (مایع، گاز و بخار) بهینه‌سازی شده است.

فلومتر ونتوری لوله‌ای (Tube Venturi)

این مدل برای خطوط انتقال با قطر بالا مناسب است و در سیستم‌های آب‌رسانی و انتقال سیالات صنعتی کاربرد فراوانی دارد.

فلومتر ونتوری نازل (Venturi Nozzle)

ترکیبی از نازل جریان و ونتوری است که برای جریان‌های پرسرعت، بخار و گاز در فشار و دمای بالا کاربرد زیادی دارد.

دیگر انواع فلومتر ونتوری

هرچند موارد بالا پرکاربردترین انواع هستند، اما همان‌طور که اشاره شد ونتوری متر بسته به کاربرد، در انواع بسیار متفاوتی طراحی و ساخته می‌شود که از جمله‌ی آن‌ها می‌توان به مدل‌های شعاع بلند، گلوگاه خارج از مرکز، ریخته‌گری سخت، ونتوری عمودی و … اشاره کرد.

مزایای فلومتر ونتوری

فلومتر ونتوری به دلیل طراحی ویژه و عملکرد مبتنی بر اختلاف فشار، مزایای متعددی در اندازه‌گیری دبی سیالات دارد. افت فشار کم، دقت مناسب و دوام بالا از مهم‌ترین مواردی هستند که باعث شده‌اند این تجهیز در بسیاری از صنایع به عنوان یکی از قابل اعتمادترین فلومترها شناخته شود.

افت فشار دائمی کم

یکی از مهم‌ترین مزایای فلومتر ونتوری، بازیابی مناسب فشار در بخش خروجی است. در بسیاری از موارد، بخش بزرگی از فشار ازدست‌رفته مجدداً بازیابی می‌شود و همین موضوع مصرف انرژی سیستم را کاهش می‌دهد.

دقت بالا

فلومترهای ونتوری در صورت نصب صحیح می‌توانند دقت بسیار خوبی ارائه دهند و برای اندازه‌گیری جریان‌های صنعتی حساس مناسب باشند. به‌طور معمول دقت آن تا حدود ±۰.۵% تا ±۱.۰% مقدار اندازه‌گیری شده است.

نداشتن قطعات متحرک

نداشتن قطعات متحرک باعث می‌شود استهلاک مکانیکی کاهش یابد و نیاز به تعمیرات کمتر شود.

مناسب برای سیالات آلوده

به دلیل طراحی نرم و تدریجی، احتمال تجمع رسوبات یا گرفتگی در فلومتر ونتوری نسبت به بسیاری از فلومترهای دیگر کمتر است.

عمر طولانی

این فلومترها معمولاً عمر عملیاتی بالایی دارند و در محیط‌های صنعتی سخت مانند کار با سیالات فشار بالا یا خورنده نیز عملکرد پایداری ارائه می‌دهند.

معایب و محدودیت‌های فلومتر ونتوری

با وجود مزایای متعدد، فلومتر ونتوری مانند هر تجهیز صنعتی دیگری محدودیت‌ها و نقاط ضعفی نیز دارد که آگاهی از آن‌ها می‌تواند در انتخاب صحیح فلومتر و طراحی بهینه‌ی سیستم‌های اندازه‌گیری جریان نقش مهمی داشته باشد.

قیمت اولیه‌ی بالا

ساختار دقیق و اندازه‌ی نسبتاً بزرگ فلومتر ونتوری باعث می‌شود هزینه‌ی اولیه‌ی آن از تجهیزاتی مانند اوریفیس بیشتر باشد.

نیاز به فضای نصب بیشتر

طول نسبتاً زیاد این فلومتر می‌تواند در برخی خطوط لوله مشکل‌ساز شود.

حساسیت به نصب نادرست

اگر طول مستقیم لوله قبل و بعد از فلومتر رعایت نشود، دقت اندازه‌گیری ممکن است کاهش یابد.

دشواری نصب در خطوط کوچک

در لوله‌هایی با قطر کم، استفاده از فلومتر ونتوری ممکن است اقتصادی یا عملی نباشد.

مقایسه فلومتر ونتوری با اوریفیس و فلومتر نازل

در سیستم‌های اندازه‌گیری اختلاف فشار، سه تجهیز اصلی شامل ونتوری، اوریفیس و نازل جریان استفاده می‌شوند. هرکدام ویژگی‌های خاص خود را دارند.

ویژگی	فلومتر ونتوری	اوریفیس	فلومتر نازل
افت فشار دائمی	کم	زیاد	متوسط
دقت	بالا	متوسط	بالا
قیمت اولیه	زیاد	کم	متوسط
نگهداری	کم	متوسط	کم
مقاومت در برابر رسوب	بالا	پایین‌تر	متوسط
مناسب برای سیالات آلوده	بله	محدود	نسبتاً مناسب

در بسیاری از پروژه‌ها، اگر کاهش افت فشار و کاهش مصرف انرژی اهمیت زیادی داشته باشد، فلومتر ونتوری گزینه‌ی بهتری محسوب می‌شود.

تفاوت فلومتر ونتوری با فلومترهای مدرن

امروزه فلومترهای اولتراسونیک، الکترومغناطیسی و کوریولیس نیز بسیار رایج شده‌اند. با این حال، فلومتر ونتوری همچنان در بسیاری از صنایع سنگین استفاده می‌شود، زیرا:

• طراحی ونتوری نیاز به برق ندارد.
• ساختار ساده‌ای دارد.
• در دما و فشار بالا قابل استفاده است.
• برای سیالات کثیف مناسب است.
• افت فشار دائمی کمی ایجاد می‌کند.

در مقابل، فلومترهای مدرن ممکن است دقت بالاتر یا امکانات دیجیتال بیشتری ارائه دهند اما معمولاً هزینه‌ی بیشتری دارند.

کاربردهای فلومتر ونتوری

با توجه به ویژگی‌های برجسته‌ای مانند افت فشار کم و توانایی کار در شرایط صنعتی سخت، فلومتر ونتوری در طیف گسترده‌ای از صنایع و سیستم‌های انتقال سیال مورد استفاده قرار می‌گیرد. در حقیقت این تجهیز برای اندازه‌گیری جریان مایعات، گازها و بخار در کاربردهای مختلف بسیار محبوب است. از مهم‌ترین کاربردها می‌توان به موارد زیر اشاره کرد.

🌊 صنایع آب و فاضلاب

در شبکه‌های انتقال آب، تصفیه‌خانه‌ها و خطوط فاضلاب از فلومتر ونتوری برای اندازه‌گیری دبی استفاده می‌شود. مقاومت بالا در برابر ذرات معلق، این فلومتر را برای چنین کاربردهایی مناسب می‌کند.

🛢️ صنایع نفت و گاز

در خطوط انتقال نفت خام، گاز طبیعی و فرآورده‌های پتروشیمی، اندازه‌گیری دقیق دبی اهمیت حیاتی دارد و فلومتر ونتوری یکی از گزینه‌های رایج در این حوزه است.

⚡ نیروگاه‌ها

در نیروگاه‌های حرارتی، بخار و سیکل ترکیبی، فلومتر ونتوری برای اندازه‌گیری جریان آب تغذیه، بخار، هوای احتراق و گازهای فرآیندی استفاده می‌شود. دقت مناسب، تحمل دما و فشار بالا و افت فشار کم باعث شده این فلومتر در بسیاری از زیرساخت‌های انرژی کاربرد گسترده‌ای داشته باشد.

🍽️ صنایع غذایی

در صنایع غذایی، برای اندازه‌گیری جریان مایعاتی مانند شیر، آب، شربت و سایر سیالات فرآیندی استفاده می‌شود. طراحی ساده و نبود قطعات متحرک، شست‌وشو و نگهداری این فلومتر را آسان‌تر می‌کند و از احتمال آلودگی فرآیند را می‌کاهد.

💊 صنایع دارویی

در صنایع دارویی نیز فلومتر ونتوری برای کنترل دقیق جریان آب خالص، بخار و برخی دیگر از سیالات فرآیندی به‌کار می‌رود. دقت مناسب و امکان استفاده از متریال‌های مقاوم و بهداشتی مانند فولاد ضد زنگ (استنلس استیل)، آن را برای محیط‌های حساس دارویی مناسب کرده است.

🧪 صنایع شیمیایی

سیالات خورنده یا دارای ذرات جامد می‌توانند با فلومتر ونتوری اندازه‌گیری شوند، زیرا این تجهیز مقاومت مناسبی در برابر خوردگی و سایش دارد.

🍃 سیستم‌های تهویه مطبوع

در سیستم‌های تهویه مطبوع (HVAC)، برای اندازه‌گیری جریان آب سرد، آب گرم و هوای عبوری در چیلرها، بویلرها و کانال‌های تهویه استفاده می‌شود. افت فشار کم آن باعث می‌شود مصرف انرژی پمپ‌ها و فن‌ها کاهش یابد.

🗻 صنایع معدنی

در صنایع معدنی، فلومتر ونتوری برای اندازه‌گیری دوغاب‌ها (Slurry)، آب صنعتی و سیالات دارای ذرات جامد کاربرد دارد. طراحی بدون قطعات متحرک آن، مقاومت مناسبی در برابر سایش و رسوب ایجاد می‌کند.

🚢 صنایع دریایی و کشتی‌سازی

در کشتی‌ها و سامانه‌های دریایی، از فلومتر ونتوری برای کنترل جریان آب خنک‌کننده، سوخت و سیستم‌های پمپاژ استفاده می‌شود. دوام بالا و عملکرد پایدار در شرایط سخت محیطی از دلایل کاربرد آن در این صنعت است.

🏗️ صنایع سیمان

در کارخانه‌های سیمان، فلومتر ونتوری برای اندازه‌گیری جریان هوا، گاز و برخی سیالات فرآیندی به‌کار می‌رود و می‌تواند در محیط‌های دارای گردوغبار عملکرد قابل‌قبولی داشته باشد.

🧲 صنایع فولاد و متالورژی

در صنایع فولاد، این فلومتر برای کنترل جریان آب خنک‌کننده، هوای احتراق و گازهای صنعتی در کوره‌ها و خطوط تولید استفاده می‌شود. مقاومت در برابر دما و فشار بالا، آن را برای این کاربردها مناسب کرده است.

✈️ صنایع هوافضا

در صنایع هوافضا، برای اندازه‌گیری جریان سوخت، هوا و برخی گازهای فشرده در سامانه‌های آزمایشگاهی، موتورهای جت و تونل‌های باد کاربرد دارد. افت فشار کم و توانایی کار در شرایط دما و فشار بالا، از دلایل استفاده از ونتوری متر در برخی کاربردهای هوافضایی است.

🌾 صنایع کشاورزی و آبیاری

در سامانه‌های آبیاری و انتقال آب کشاورزی نیز فلومتر ونتوری برای اندازه‌گیری دبی آب و کنترل مصرف منابع آبی به‌کار می‌روند و به دلیل افت فشار کم، گزینه‌ای مناسب برای خطوط انتقال بزرگ محسوب می‌شود.

عوامل اثرگذار در عملکرد فلومتر ونتوری

عملکرد فلومتر ونتوری تنها به طراحی ظاهری آن محدود نمی‌شود، بلکه عوامل مختلفی می‌توانند بر دقت اندازه‌گیری، افت فشار، پایداری جریان و طول عمر تجهیز تأثیر بگذارند.

پارامترهایی مانند ضریب تخلیه، عدد رینولدز، کاویتاسیون، شرایط نصب و جنس بدنه از جمله مهم‌ترین عواملی هستند که در عملکرد واقعی ونتوری متر نقش دارند و باید در طراحی و بهره‌برداری از این تجهیز به دقت مورد توجه قرار بگیرند.

اهمیت ضریب تخلیه در فلومتر ونتوری

در دنیای واقعی، جریان سیال دقیقاً مطابق روابط ایده‌آل حرکت نمی‌کند. به همین دلیل از ضریب تخلیه (Discharge Coefficient) استفاده می‌شود تا اختلاف بین شرایط واقعی و تئوری اصلاح شود. مقدار این ضریب معمولاً نزدیک به ۱ است و بسته به طراحی فلومتر و شرایط جریان تغییر می‌کند.

نقش عدد رینولدز در عملکرد فلومتر ونتوری

عدد رینولدز (Reynolds Number) یکی از پارامترهای مهم در تحلیل عملکرد فلومتر ونتوری است و مشخص می‌کند جریان آرام است یا آشفته.

Re=ρvD​/μ

در این رابطه:

• Re عدد رینولدز
• ρ چگالی
• v سرعت
• D قطر لوله
• μ ویسکوزیته دینامیکی

در اعداد رینولدز پایین، دقت فلومتر ممکن است کاهش یابد زیرا رفتار جریان با فرضیات استاندارد اختلاف پیدا می‌کند.

کاویتاسیون در فلومتر ونتوری

اگر فشار در گلوگاه بیش‌ازحد کاهش پیدا کند، ممکن است فشار به زیر فشار بخار سیال برسد و پدیده‌ی کاویتاسیون رخ دهد. در این شرایط، حباب‌های بخار تشکیل می‌شوند و سپس در نواحی پرفشار فرو می‌پاشند. این موضوع می‌تواند باعث خوردگی، لرزش و کاهش دقت اندازه‌گیری شود. پژوهش‌های جدید نشان داده‌اند که طراحی زاویه‌ی مناسب بخش واگرا نقش مهمی در کنترل کاویتاسیون دارد.

طول مستقیم لوله در نصب فلومتر ونتوری

برای دستیابی به دقت بالا، لازم است پیش از فلومتر و بعد از آن طول مستقیم کافی از لوله وجود داشته باشد. این موضوع باعث می‌شود پروفیل سرعت جریان یکنواخت‌تر شود و آشفتگی‌های ناشی از زانویی‌ها، شیرها و اتصالات کاهش یابد.

متریال ساخت فلومتر ونتوری

فلومترهای ونتوری بسته به نوع سیال و شرایط کاری از متریال‌های مختلفی ساخته می‌شوند، از جمله:

• فولاد کربنی
• استنلس استیل
• PVC
• پلی‌پروپیلن
• آلیاژهای مقاوم به خوردگی

انتخاب جنس مناسب نقش مهمی در طول عمر و دقت تجهیز دارد.

فلومتر ونتوری برای گازها و بخار

هرچند بسیاری از افراد ونتوری متر را بیشتر برای مایعات می‌شناسند و در عمل نیز این کاربرد پررنگ‌تر است، اما این تجهیز برای اندازه‌گیری گاز و بخار نیز کاربرد فراوانی دارد.

با این حال چون در جریان‌های تراکم‌پذیر، باید اثر تغییر چگالی در محاسبات لحاظ شود، روابط محاسباتی برای گازها کمی پیچیده‌تر از مایعات است.

استانداردهای فلومتر ونتوری

با توجه به نیاز به دقت زیاد، طراحی و استفاده از فلومتر ونتوری تحت استانداردهای بین‌المللی انجام می‌شود که مهم‌ترین آن‌ها عبارت‌اند از:

• ISO 5167
• ASME MFC
• AGA Standards
• ISA S5.1 Standards

این استانداردها مشخصات طراحی، شرایط نصب، روش‌های کالیبراسیون و الزامات دقت را تعیین می‌کنند.

فلومتر ونتوری در نقشه‌های P&ID با نماد مخصوصی نشان داده می‌شود که در حقیقت عملکرد انقباض و اندازه‌گیری جریان را بیان می‌کند:

نماد	نام	توضیحات
	فلو متر ونتوری	دستگاهی که با اختلاف فشار ناشی از محدودسازی جریان، دبی را اندازه می‌گیرد.

نکات مهم در انتخاب فلومتر ونتوری

در بسیاری از خطوط صنعتی، انتخاب فلومتر مناسب تنها به دقت اندازه‌گیری محدود نمی‌شود؛ بلکه عواملی مانند افت فشار، مقاومت در برابر خوردگی، هزینه‌ی نگهداری، طول عمر و توانایی کار در شرایط سخت نیز اهمیت دارند.

فلومتر ونتوری به دلیل نداشتن قطعات متحرک، مقاومت بالا در برابر سایش و قابلیت اندازه‌گیری سیالات آلوده یا دارای ذرات معلق، یکی از گزینه‌های محبوب در محیط‌های صنعتی سنگین محسوب می‌شود. هنگام انتخاب Venturi Flow Meter باید موارد زیر بررسی شوند:

• نوع سیال
• دمای کاری
• فشار کاری
• قطر لوله
• محدوده‌ی دبی
• افت فشار مجاز
• میزان ذرات معلق
• هزینه‌ی نگهداری
• فضای نصب

انتخاب نادرست فلومتر می‌تواند باعث خطای اندازه‌گیری، افزایش مصرف انرژی و کاهش عمر سیستم شود.

روش نصب فلومتر ونتوری

نصب صحیح فلومتر ونتوری نقش بسیار مهمی در دقت اندازه‌گیری و عملکرد پایدار آن دارد. به‌ویژه اگر شرایط نصب با مطابق استانداردها نباشد، آشفتگی جریان و توزیع نامناسب سرعت می‌تواند باعث افزایش خطای اندازه‌گیری شود.

انتخاب محل مناسب نصب

فلومتر ونتوری باید در بخشی از خط لوله نصب شود که جریان تا حد امکان یکنواخت و پایدار باشد. بهتر است تجهیز از محل‌هایی مانند زانویی‌ها، شیرآلات، پمپ‌ها و تغییر قطر ناگهانی لوله فاصله‌ی کافی داشته باشد تا جریان فرصت پایدار شدن پیدا کند.

رعایت طول مستقیم لوله

برای کاهش آشفتگی جریان، معمولاً لازم است قبل و بعد از فلومتر، بخشی از لوله به‌صورت مستقیم در نظر گرفته شود. مقدار دقیق این طول به نوع سیستم و استاندارد مورد استفاده بستگی دارد، اما در بسیاری از کاربردها چندین برابر قطر لوله به‌عنوان طول مستقیم توصیه می‌شود.

جهت صحیح نصب

فلومتر ونتوری باید مطابق جهت جریان نصب شود. معمولاً روی بدنه‌ی تجهیز فلشی برای نمایش جهت حرکت سیال وجود دارد و نصب برعکس می‌تواند باعث خطای اندازه‌گیری شود.

نصب ترانسمیتر اختلاف فشار

نقاط فشارگیری فلومتر از طریق لوله‌های فشار به ترانسمیتر اختلاف فشار متصل می‌شوند. این اتصالات باید بدون نشتی و با رعایت اصول تخلیه‌ی هوا یا مایعات اضافی باشند تا اندازه‌گیری اختلاف فشار دقیق باقی بماند.

نصب در خطوط افقی و عمودی

فلومتر ونتوری می‌تواند در خطوط افقی یا عمودی نصب شود، اما در خطوط عمودی باید جهت جریان و اثر اختلاف ارتفاع سیال در نظر گرفته شود. در برخی کاربردها، نصب عمودی می‌تواند از تجمع رسوبات یا حباب‌های هوا جلوگیری کند.

توجه به تراز و هم‌محوری

بدنه‌ی فلومتر باید کاملاً هم‌محور با خط لوله نصب شود تا جریان به‌صورت متقارن از گلوگاه عبور کند. هرگونه عدم تراز می‌تواند باعث ایجاد آشفتگی و کاهش دقت اندازه‌گیری شود.

آینده فلومترهای ونتوری

با پیشرفت فناوری، فلومترهای ونتوری نیز دچار تحول شده‌اند. امروزه مدل‌های هوشمند با ترانسمیترهای دیجیتال، سیستم‌های مانیتورینگ آنلاین و قابلیت اتصال به شبکه‌ها و اینترنت اشیاء صنعتی تولید می‌شوند. همچنین تحقیقات جدید بر بهینه‌سازی هندسه‌ی داخلی و کاهش کاویتاسیون تمرکز دارند.

جمع‌بندی

فلومتر ونتوری یکی از قدیمی‌ترین و درعین‌حال قابل‌اعتمادترین ابزارهای اندازه‌گیری دبی در صنعت است. این تجهیز با استفاده از اثر ونتوری و اختلاف فشار ایجادشده در گلوگاه، دبی سیالات را اندازه‌گیری می‌کند. افت فشار کم، دوام بالا، نبود قطعات متحرک و عملکرد مناسب در سیالات آلوده، از مهم‌ترین مزایای آن هستند.

اگرچه هزینه‌ی اولیه و فضای نصب نسبتاً زیاد از محدودیت‌های این فلومتر محسوب می‌شوند، اما در بسیاری از کاربردهای صنعتی، مزایای عملکردی آن باعث می‌شود انتخابی اقتصادی و مطمئن باشد. به همین دلیل، فلومتر ونتوری همچنان یکی از تجهیزات کلیدی در صنایع فرآیندی و سیستم‌های انتقال سیالات به شمار می‌رود.
