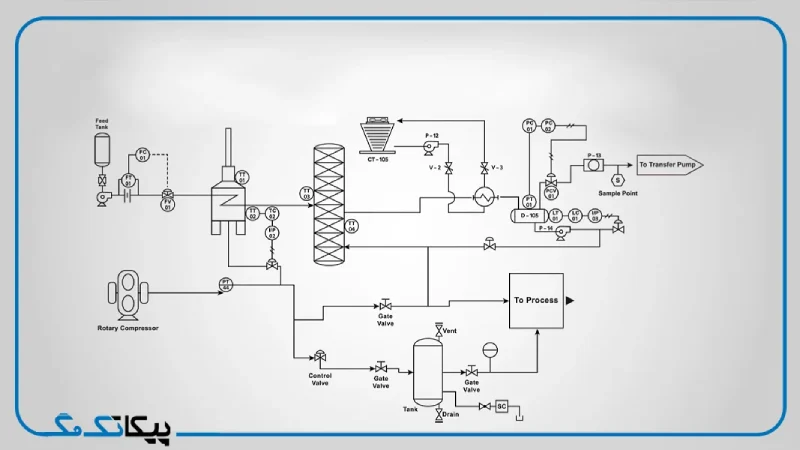

نقشه خوانی P&ID

نقشه P&ID که مخفف Piping and Instrumentation Diagram است، به ‌عنوان یکی از مهم ‌ترین مدارک مهندسی در صنایع فرایندی مانند نفت، گاز، پتروشیمی، نیروگاه، آب و فاضلاب به شمار می رود. این نقشه درواقع تصویر دقیقی از لوله‌ کشی، تجهیزات فرآیندی و ابزار دقیق را ارائه می‌ دهد و مهندسان بدون تسلط بر آن نمی ‌توانند از سایر مدارک و اطلاعات به‌ درستی استفاده کنند.

P&ID نسبت به نقشه PFD جزئیات بسیار بیشتری دارد زیرا در این نقشه مسیر و نوع لوله ‌ها، شیرهای کنترلی، تجهیزات فرآیندی (مانند پمپ‌ ها، کمپرسورها و مبدل ‌های حرارتی)، تجهیزات ابزار دقیق (ترانسمیترها، گیج‌ ها، سوییچ ‌ها و کنترلرها)، انواع حلقه‌های کنترلی و مسیر سیگنال ‌ها (پنوماتیک، الکتریکی یا دیجیتال) داده می ‌شود.

برای کارشناسان ابزار دقیق، اهمیت نقشه P&ID درست مانند اهمیت نقشه معماری برای یک مهندس عمران است؛ یعنی بدون آن امکان طراحی، تحلیل، عیب ‌یابی یا اجرای صحیح پروژه وجود ندارد. در ادامه این مقاله، با ساختار نقشه‌ های صنعتی و مهم‌ ترین علائم و نشانه ‌های اختصاری تجهیزات ابزار دقیق آشنا خواهید شد.

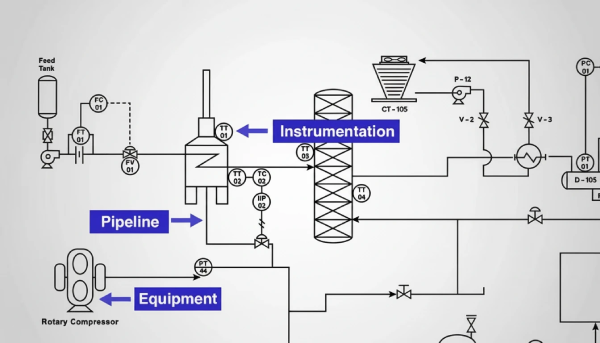

اجزای اصلی در نقشه‌ خوانی P&ID

در هر پروژه صنعتی، مهندسان فرآیند یا مهندسان شیمی مسئول تهیه و تدوین نقشه‌ های P&ID هستند و این نقشه‌ ها را برای واحدهای مهندسی دیگر نیز فراهم می‌ کنند. همان‌ طور که از نام این نقشه‌ها پیدا است، دو حوزه اصلی یعنی لوله‌ کشی (Piping) و ابزار دقیق (Instrumentation) در مرکز توجه قرار دارند. اجزای اصلی در نقشه خوانی P&ID به شرح زیر است:

• Pipe: شامل کلیه خطوط لوله و تمامی متعلقات و اتصالات مرتبط با آن‌ ها می شود.

• Instrument: تمامی تجهیزات ابزار دقیق از جمله فلومترها، سطح‌ سنج‌ ها، گیج ها، کنترلرها، ترانسمیترها و سایر تجهیزات اندازه‌ گیری و کنترلی که برای نظارت و کنترل فرآیند ضروری هستند. در صورت علاقه مند بودن مقاله «انواع تجهیزات ابزار دقیق» را بخوانید.

• Equipment: مجموعه کامل تجهیزات فرآیندی شامل درام‌ها، مخازن، پمپ‌ ها، موتورها، هیترها، مبدل‌ ها، برج‌ ها و سایر واحدهای عملیاتی که نقش اصلی را در انجام فرآیند بر عهده دارند.

راهنمای کامل تشخیص تگ تجهیزات در نقشه P&ID

در نقشه‌ های ابزار دقیق، برای مشخص کردن هر تجهیز و تعیین اینکه این تجهیز مربوط به کدام واحد یا بخش است، از یک ساختار چهارقسمتی استفاده می‌ شود. این ساختار باعث می ‌شود تمام تجهیزات به‌ صورت منحصر به فرد و قابل تشخیص نمایش داده شوند. این چهار بخش عبارتند از:

• عدد واحد فرآیندی: این قسمت شامل یک عدد سه یا چهاررقمی است که نشان می ‌دهد تجهیز در کدام واحد یا بخش فرایندی قرار دارد. با مشاهده این عدد، مهندس می ‌تواند موقعیت کلی تجهیز را در فرآیند شناسایی کند.

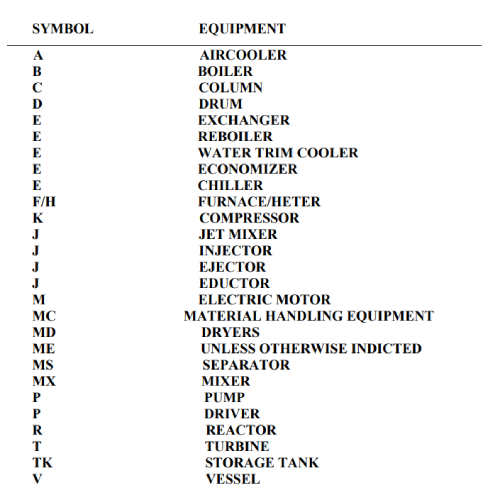

• حرف مشخص‌ کننده نوع تجهیز: در این بخش یک حرف لاتین قرار می‌گیرد که بیانگر نوع تجهیز ابزار دقیق است. در جدول‌ های استاندارد، حروف مختلف برای نشان دادن تجهیزات مهم استفاده می ‌شود. البته باید توجه داشت که استاندارد یکپارچه و جهانی ثابت برای تمام صنایع وجود ندارد و ممکن است یک حرف برای تجهیزات مختلف یا با کارکردهای مشابه به‌کار رود. تشخیص دقیق نوع تجهیز معمولاً با توجه به محل نصب و همچنین نماد گرافیکی آن در نقشه امکان ‌پذیر است.

• عدد شناسایی تجهیز: این قسمت شامل یک عدد سه ‌رقمی است که به‌ عنوان شماره یکتا برای هر تجهیز در آن واحد به کار می ‌رود. این شماره هویت مستقل هر تجهیز را مشخص می‌ کند.
• حرف تکمیلی: اگر در یک واحد چند تجهیز از یک نوع وجود داشته باشد، از یک حرف لاتین (مانند A، B، C و …) برای تفکیک آن ‌ها استفاده می ‌شود. این روش مخصوصاً برای گروه ‌هایی از تجهیزات کاربرد دارد. به ‌عنوان مثال ۳۰۰-P-001A و ۳۰۰-P-001B نشان می ‌دهد که در واحد ۳۰۰، دو پمپ هم‌ نوع با شناسه ‌های A001 و B001 وجود دارد.

نماد خطوط لوله

در این قسمت، هدف آشنایی با علائم اختصاری مربوط به انواع خطوط فرآیندی است؛ خطوطی که هرکدام نشان ‌دهنده ویژگی‌ های خاصی مانند خطوط اصلی، خطوط فرعی، خطوط نیوماتیک، خطوط الکتریکی و خطوط ارسال سیگنال هستند. این نشانه‌ ها به مهندسان کمک می ‌کنند تا نوع عملکرد خط، مسیر جریان و کاربری آن را به‌ سرعت تشخیص دهند.

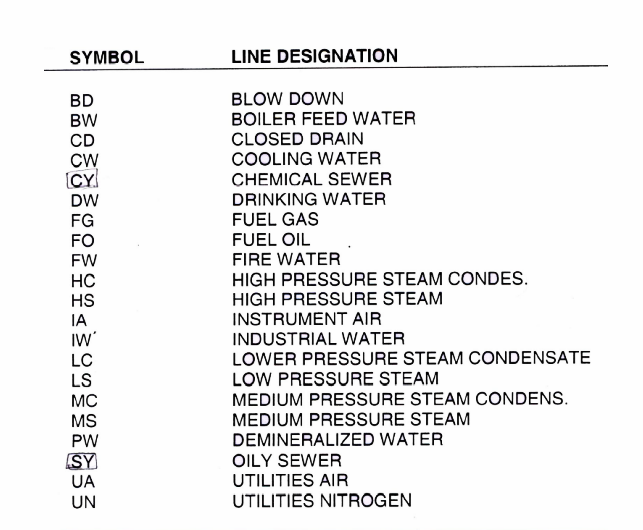

در تصویر زیر مجموعه‌ای از حروف اختصاری نمایش داده شده است که به همراه خطوط روی نقشه‌های ابزار دقیق استفاده می‌ شوند. این حروف مشخص می ‌کنند که درون هر لوله یا خط، چه نوع سیال یا محلولی جریان دارد.

نماد تجهیزات فرآیندی

در نقشه‌ های P&ID تمامی تجهیزات مکانیکی و فرایندی به ‌صورت مجموعه‌ای از سمبل ‌ها و نمادهای استاندارد نمایش داده می ‌شوند. استفاده از این سمبل‌ ها باعث می‌ شود شناسایی تجهیزات، مسیرها و روابط فرایندی ساده ‌تر و دقیق‌ تر انجام شود. در این بخش، تمام قطعات و تجهیزات مرتبط با مکانیک و پروسس در قالب نمادهای گرافیکی معرفی می‌ شوند تا درک و تفسیر نقشه برای مهندسان آسان ‌تر گردد.

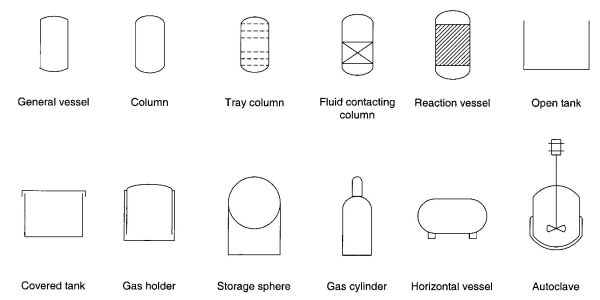

🔹مخازن و راکتورها (Vassals and Reactors)

این تجهیزات محل انجام واکنش‌ های شیمیایی یا ذخیره‌ سازی مواد هستند و معمولاً به‌ صورت افقی، عمودی، تحت فشار یا Jacketed نمایش داده می‌ شوند. نمادهای استاندارد آنها شامل استوانه‌ های ساده یا دارای خطوط داخلی است که نوع مخزن و کاربرد آن را مشخص می‌ کند.

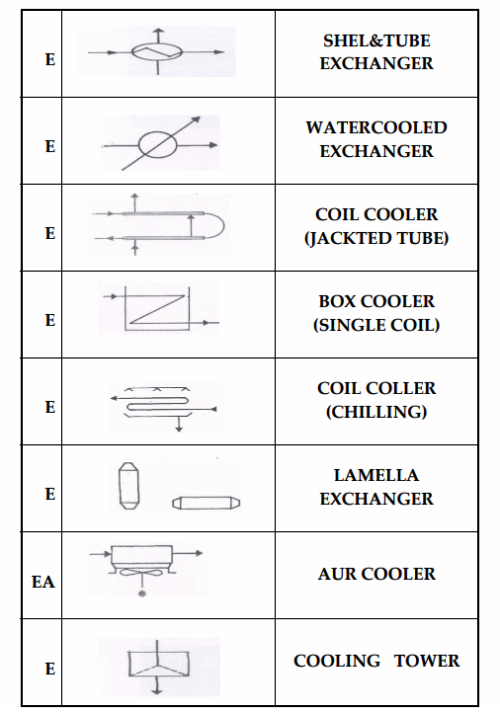

🔹تجهیزات انتقال دما (HEAT TRANSFER EQUIPMANT)

این گروه شامل مبدل‌ های حرارتی، کولرها، ریبویلرها و کندانسورها است که نقش مهمی در تبادل حرارت بین دو سیال دارند. نمادهای آن‌ ها معمولاً ترکیبی از اشکال هندسی و خطوط جریان است که نوع مبدل (Shell & Tube، Air Cooler و…) را مشخص می‌ کند.

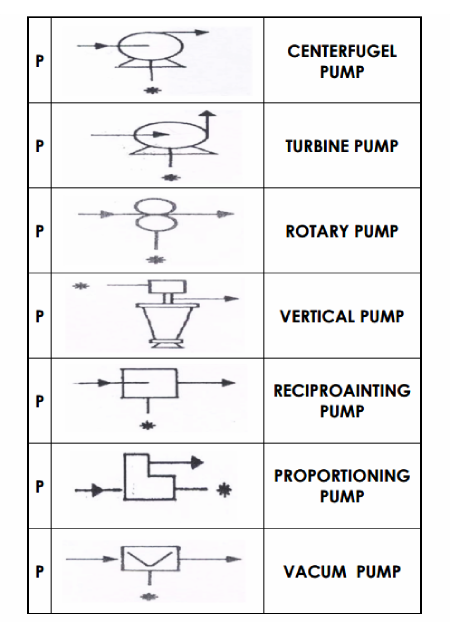

🔹پمپ ها (PUMPS)

پمپ‌ ها برای انتقال سیالات در مدار فرآیندی به کار می روند و بسته به نوع عملکرد می‌ توانند سانتریفیوژ، وکیوم یا روتاری باشند. در P&ID معمولاً با نماد دایره یا شکل هندسی ساده همراه با یک یا دو خط جانبی نمایش داده می‌ شوند و نوع آن‌ ها در تگ تجهیز مشخص است.

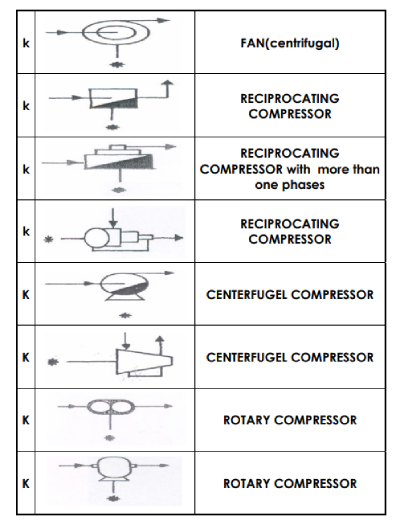

🔹کمپرسورها (COMPRESSORS)

کمپرسورها برای فشرده‌ سازی گازها کاربرد دارند و انواع رفت‌ و برگشتی، سانتریفیوژ و اسکرو دارند. نماد آن‌ها معمولاً ترکیبی از دایره و خطوط داخلی است که تفاوت میان مدل‌ ها را نشان می‌ دهد. کمپرسورها معمولاً در کنار درایورها (موتورها یا توربین‌ها) رسم می‌ شوند.

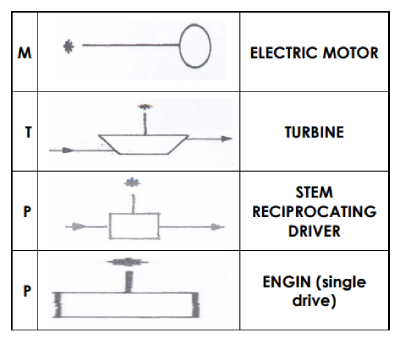

🔹درایور (Drivers)

درایورها شامل تجهیزات تأمین توان مانند الکتروموتور، توربین بخار یا موتور دیزلی هستند که به پمپ‌ ها و کمپرسورها متصل می‌ شوند. نماد آنها معمولاً یک شکل هندسی ساده کنار تجهیز اصلی است و نوع آن در تگ مشخص می‌ شود.

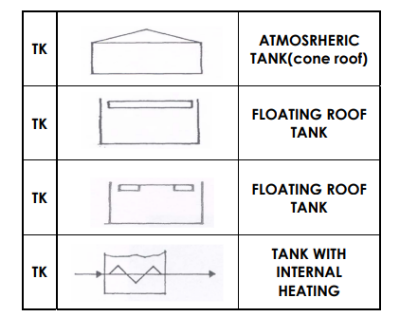

🔹مخازن ذخیره (STORAG TANK)

این مخازن برای نگهداری مواد اولیه، محصولات یا مواد میانی فرآیند مورد استفاده قرار می گیرند. در نقشه‌ های P&ID با اشکالی ساده و بزرگ نمایش داده می‌ شوند و اغلب دارای خطوطی برای نشان‌ دادن Roof، نوع مخزن و نقاط ورودی و خروجی هستند.

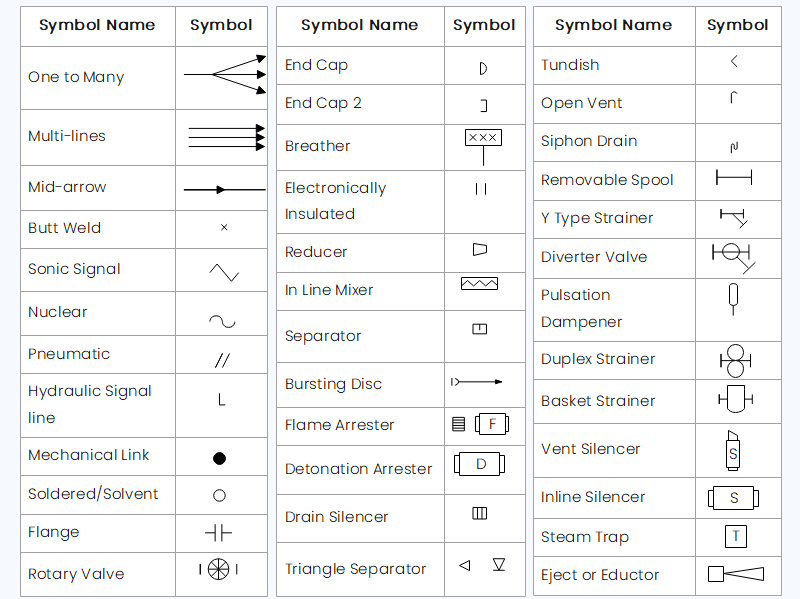

🔹لوله ها (piping)

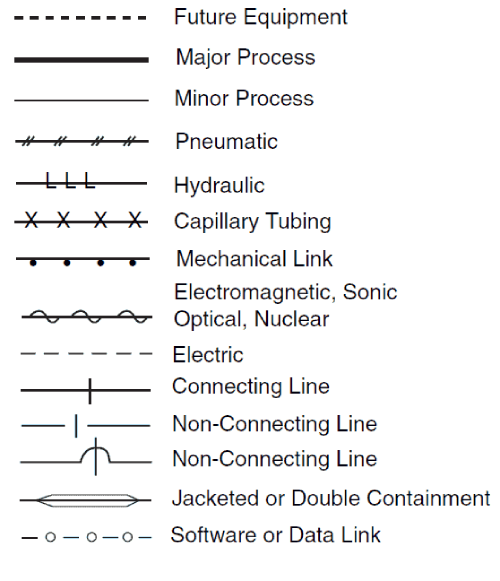

لوله‌ ها مسیر جریان سیال را تعیین می‌ کنند و با انواع خطوط نمایش داده می‌ شوند که در تصویر زیر مشاهده می نمایید.

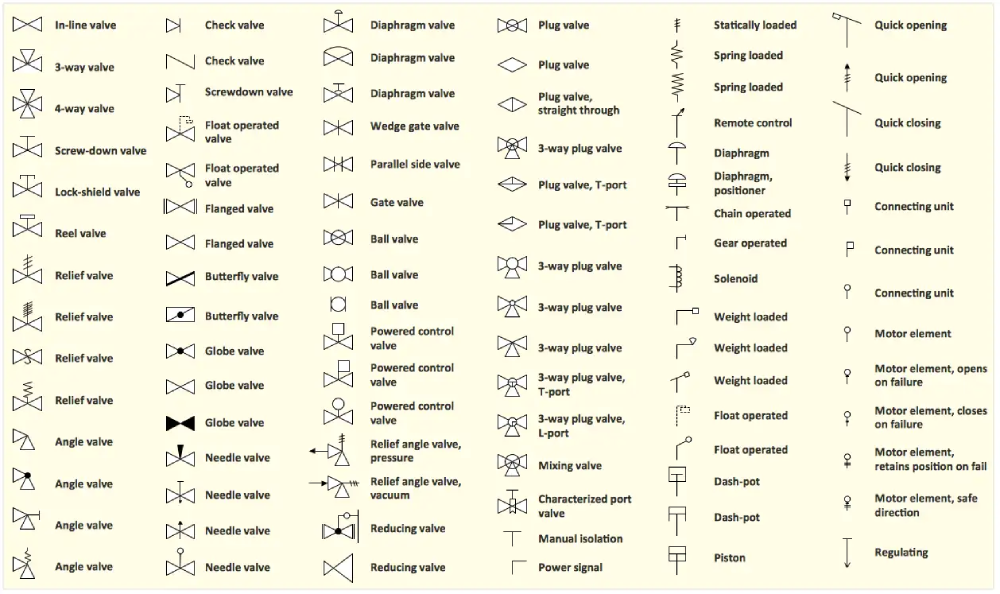

🔹انواع شیرها (Valves)

در نقشه‌ های ابزار دقیق، هر نوع شیر با یک نماد استاندارد نمایش داده می ‌شود تا عملکرد، نوع و شیوه کنترل آن به ‌سادگی قابل تشخیص باشد. این نمادها شامل شیرهای دستی و شیرهای اتوماتیک هستند و هرکدام با شکل‌ های مشخص و قابل تفکیک در نقشه رسم می‌ شوند. در واقع استفاده از این نمادها خوانش نقشه و شناسایی مسیرهای کنترل جریان را برای مهندسان دقیق ‌تر و سریع ‌تر می ‌کند.

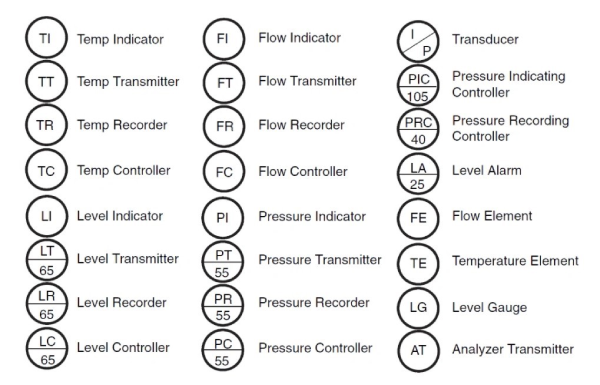

علائم و اختصارات ابزاردقیق در نقشه خوانی P&ID

در نقشه‌ های P&ID برای نمایش تجهیزات، سیگنال‌ ها، حلقه‌ های کنترلی و نوع عملکرد هر تجهیز، از مجموعه‌ای استاندارد از علائم و اختصارات استفاده می‌ شود. این استانداردها طبق ISA S5.1 تعریف شده‌اند و به مهندسان کمک می‌ کنند تا بدون ابهام، عملکرد دقیق هر تجهیز را از روی نقشه تشخیص دهند.

این اختصارات معمولاً به‌ صورت حروف لاتین ارائه می‌ شوند و هر حرف نشان‌ دهنده یک مفهوم مشخص مانند نوع اندازه‌ گیری، نوع سیگنال، عملکرد کنترلی یا کلاس تجهیز است. درک صحیح این علائم یکی از پایه‌های اصلی مهارت نقشه‌خوانی در ابزار دقیق محسوب می‌ شود.

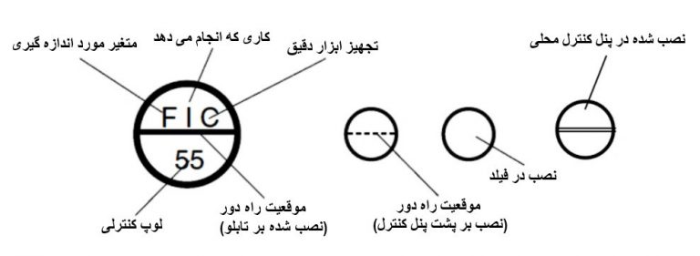

مثال:

اصطلاحات ابزار دقیق

محل قرارگیری ابزار دقیق در P&ID

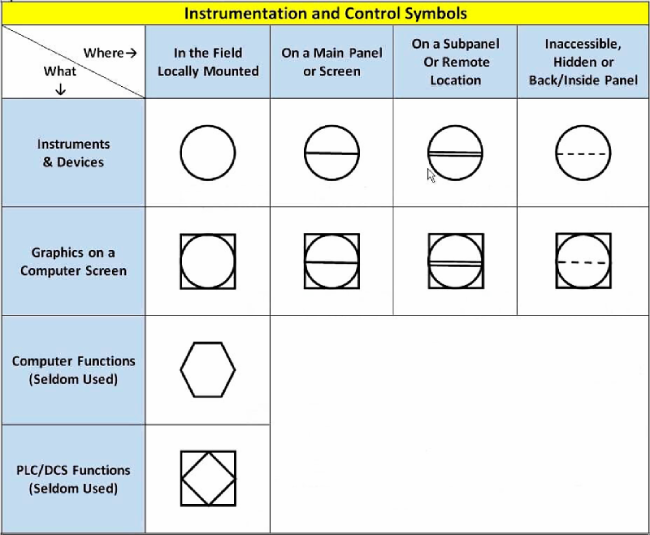

در نقشه‌ های P&ID تمام تجهیزات ابزار دقیق معمولاً با یک نماد دایره‌ای شکل نمایش داده می‌ شوند. اما این دایره فقط نشان‌ دهنده نوع تجهیز نیست؛ وجود یا عدم وجود خط درون دایره، موقعیت فیزیکی نصب تجهیز را مشخص می‌ کند. بنابراین با نگاه کردن به علامت هر تجهیز، میتوان فهمید که آن ابزار در سایت، روی پنل یا داخل اتاق کنترل نصب شده است. رایج‌ ترین حالت‌ ها عبارتند از:

🔹دایره ساده (Field Instrument)

این نماد نشان می‌ دهد که تجهیز ابزار دقیق در میدان یا سایت یعنی روی خطوط پایپینگ، روی مخازن، برج‌ ها یا در کنار تجهیزات فرآیندی نصب شده است. بیشتر ابزارهای اندازه‌گیری مانند پرشر گیج، ترانسمیتر فشار و گیج دما در این دسته قرار می‌ گیرند.

🔹دایره با یک خط افقی (Main Panel)

اگر داخل دایره یک خط ممتد افقی دیده شود، یعنی تجهیز روی پنل اصلی (Main Panel) نصب شده است. این پنل معمولاً در محل سایت و کنار تجهیزات قرار دارد و ابزارهایی که نیاز به تنظیم یا مشاهده محلی دارند روی آن نصب می‌ شوند.

🔹دایره با خط چین (Back Panel یا Rear Panel)

دایره‌ای که یک خط چین افقی دارد نشان‌ دهنده تجهیزاتی است که در پشت پنل‌های محلی قرار گرفته‌اند. این قطعات معمولاً آیتم‌ های الکتریکی یا کنترلی هستند که نیاز به دسترسی مستقیم اپراتور ندارند و داخل کابینت یا پشت پنل نصب می‌ شوند.

🔹دایره با دو خط افقی (Auxiliary Console یا Mimic Panel)

وجود دو خط افقی به این معناست که تجهیز در یک Auxiliary Console قرار دارد. این نوع کنسول‌ ها معمولاً در اتاق کنترل (Control Room) نصب می‌شوند و برای نمایش وضعیت فرآیند، کنترل حلقه‌ های مهم یا مانیتورینگ محلی استفاده می‌ شوند. به آن‌ ها Mimic Panel نیز گفته می‌ شود.

 استانداردهای بین‌ المللی نقشه‌ P&ID

برای اینکه نقشه‌ های P&ID در صنایع مختلف قابل فهم، قابل تبادل و استاندارد باشند، مجموعه‌ای از استانداردهای بین‌ المللی تدوین شده است. هدف این استانداردها یکسان‌ سازی نمادها، شیوه ترسیم و قواعد ابزار دقیق است تا مهندسان در هر نقطه از جهان بتوانند بدون ابهام، نقشه‌ های فرآیندی را تحلیل و تفسیر کنند. مهم‌ ترین این استانداردها عبارت‌اند از:

🔹استاندارد ISA S5.1 (Instrumentation Symbols and Identification)

استاندارد انجمن ابزار دقیق و سیستم‌ های اتوماسیون آمریکا است که شناخته‌شده‌ترین مرجع برای نمادهای ابزار دقیق در P&ID محسوب می‌ شود. این استاندارد مجموعه‌ای دقیق از نشانه‌ ها، اختصارات، حلقه‌ های کنترلی، نوع سیگنال‌ ها و نحوه تگ‌ گذاری تجهیزات را ارائه می‌ دهد. تقریباً تمام نقشه‌ های صنایع نفت، گاز، پالایش، پتروشیمی، نیروگاهی و شیمیایی در ایران و خاورمیانه بر اساس ISA S5.1 ترسیم می‌ شوند.

🔹استاندارد PIP

مجموعه‌ای از دستورالعمل‌ ها و استانداردهای صنعتی که توسط صنایع فرآیندی آمریکا تدوین شده است. PIP در پروژه‌ های EPC و واحدهای پتروشیمی آمریکایی کاربرد زیادی دارد. استانداردهای PIP معمولاً ترکیبی از اصول ISA، API، ASME و ISO هستند و ساختار منسجمی برای طراحی P&ID، PFD، نقشه‌ های پایپینگ و مستندات مهندسی ارائه می‌ دهند.

🔹استاندارد IEC 62424 – Representation of Process Control Systems

این استاندارد برای نمایش سیستم‌ های کنترل نظیر PLC، DCS، واحدهای پردازش و فیلدباس در نقشه‌ ها استفاده می‌ شود. در پروژه‌ هایی که علاوه بر P&ID نیاز به نمایش ساختار کنترل، ارتباطات دیجیتال و حلقه‌ های کنترلی باشد، IEC 62424 یک مرجع تکمیلی محسوب می‌ شود.

🔹استاندارد ISO 14617 (Graphical Symbols for Diagrams)

استاندارد بین‌ المللی برای نمایش گرافیکی تجهیزات صنعتی، شیرآلات، لوله‌کشی و ابزار دقیق است. این استاندارد بیشتر در پروژه‌ های اروپایی، صنایع نیروگاهی و واحدهای شیمیایی تحت طراحی اروپایی دیده می‌ شود. ISO 14617 با دسته‌ بندی دقیق نمادها در دیسیپلین‌ های مختلف، امکان یکپارچگی نقشه‌ ها میان ابزار دقیق، مکانیک و پایپینگ را فراهم می‌ کند.

استانداردهای ابزار دقیق

جمع بندی

نقشه‌ خوانی P&ID یکی از مهارت‌ های کلیدی در صنایع فرآیندی مانند نفت و گاز، پتروشیمی محسوب می شود. این نقشه دقیق‌ ترین تصویر از ارتباط بین تجهیزات، خطوط لوله، ابزار دقیق، مسیرهای کنترلی و سیستم‌های حفاظت را ارائه می‌ دهد.

شناخت صحیح تگ‌ ها، درک استانداردهای نمادگذاری مانند ISA S5.1، تشخیص انواع خطوط، آشنایی با نماد شیرها و یادگیری نحوه دنبال‌ کردن مسیر سیال، همگی از مهارت‌ هایی هستند که به مهندس امکان می‌ دهند P&ID را با دقت و سرعت تحلیل کند. اضافه‌ کردن تجربه عملی، بررسی Loop Diagramها و مقایسه PFD با P&ID نیز در ارتقای توانایی نقشه‌ خوانی نقشی اساسی دارند.

بنابراین تسلط بر P&ID تنها یک توانایی ترسیمی نیست؛ بلکه یک «درک سیستماتیک» از فرآیند، کنترل و ایمنی یک واحد صنعتی می باشد. هرچه مهندس یا تکنسین شناخت عمیق‌ تری از این نقشه پیدا کند، تصمیم‌ گیری دقیق‌ تر، عیب‌ یابی سریع‌ تر و بهره‌ برداری ایمن‌ تری خواهد داشت. یادگیری مستمر و تمرین با نقشه‌ های واقعی بهترین مسیر برای تبدیل شدن به یک متخصص حرفه‌ای در نقشه‌ خوانی P&ID است.
