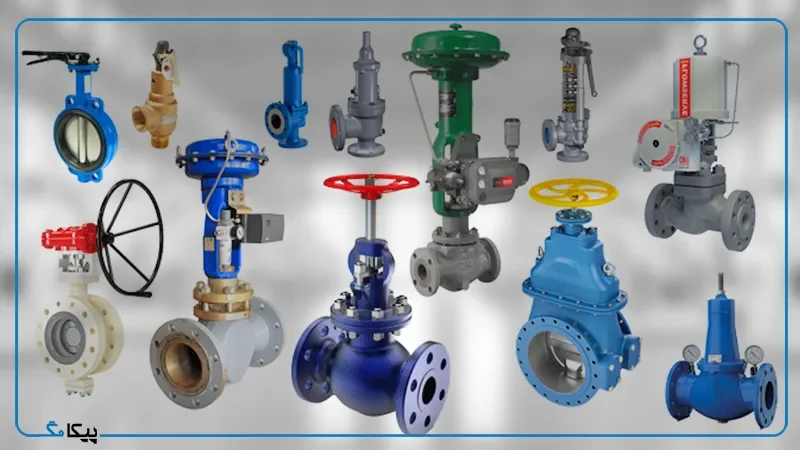

راهنمای جامع انواع آلیاژ شیرآلات صنعتی

شیرآلات صنعتی از پرکاربردترین تجهیزات در طراحی فرآیندها و خطوط انتقال سیالات به شمار می‌روند. با این حال، در صنایع مختلف، سیالات تحت فشار و دماهای متفاوت قرار دارند و نمی‌توان از هر نوع شیری برای همه شرایط استفاده کرد.

اهمیت آلیاژ شیرآلات صنعتی دقیقاً در همین نکته طلایی نهفته است؛ انتخاب صحیح آلیاژ تضمین می‌کند که شیر مناسب با شرایط کاری، نوع سیال، فشار و دما و با در نظر گرفتن هزینه و کارایی به کار گرفته شود. آلیاژ‌های مورد استفاده در شیرآلات صنعتی متنوع هستند و آلیاژ‌های پایه آهن مانند چدن، فولاد کربن و یا فولاد زنگ نزن در صدر فهرست پرکاربردترین‌ ها قرار می‌ گیرند.

نوع آلیاژ مستقیماً بر مقاومت مکانیکی و شیمیایی شیر، طول عمر آن و ایمنی سیستم تأثیر می‌گذارد. اطلاع دقیق از قابلیت‌های هر آلیاژ، پایه طراحی دقیق فرآیندها و انتخاب اقتصادی و ایمن شیرآلات صنعتی است. در این مقاله، تلاش می‌ کنیم فهرستی جامع از آلیاژهای شیرآلات صنعتی و ویژگی‌های کاربردی هر یک ارائه دهیم تا طراحان و مهندسان بتوانند انت خابی هوشمندانه و متناسب با نیاز سیستم داشته باشند.

پیکاتک به عنوان مرجع تخصصی تجهیزات صنعتی و ابزار دقیق، محصولات متنوعی را در زمینه‌ی شیرآلات صنعتی و اتصالات فراهم کرده است و می‌توانید ضمن دریافت راهنمایی و مشاوره برای خرید، مقرون‌به‌صرفه‌ترین گزینه‌ها را متناسب با پروژه‌ی خود انتخاب کنید.

انواع آلیاژ شیرآلات صنعتی

در این مقاله به معرفی آلیاژهای آهنی، نیکلی، مسی و تیتانیوم مورد استفاده در ساخت شیرآلات صنعتی می پردازیم:

آلیاژ‌های آهنی

آلیاژ‌های پایه آهنی به دلیل استحکام بالا و قیمت نسبتاً ارزان رایج‌ترین متریال ساخت انواع شیرآلات صنعتی هستند. در واقع اگر هدف طراحی یک شیر صنعتی مستحکم با عملکرد عادی بدون در نظر گرفتن ملاحظات فنی خاص و یا پیچیده‌ باشد، آلیاژ‌های پایه آهنی تبدیل به اولین و بهترین گزینه‌ها می‌شوند.

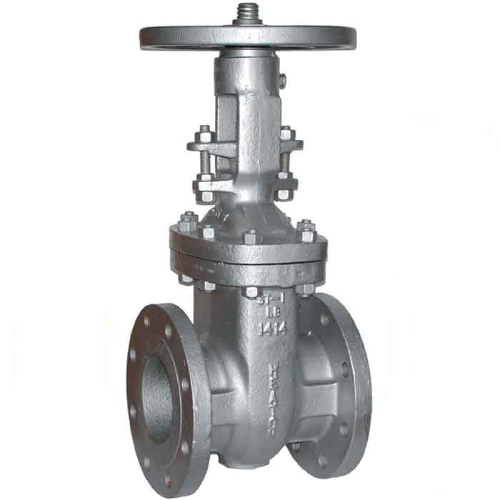

🔹چدن (Cast Iron)

چدن از رایج‌ ترین و مقرون به صرفه‌ترین آلیاژ‌های شیرآلات صنعتی است. از این آلیاژ معمولاً برای تولید شیرآلات با کاربردهای عمومی در فشار و دمای متوسط و برای نصب در محیط‌های غیرخورنده استفاده می‌کنند. از طرفی گزینه پیشنهادی عالی برای پروژه‌های اقتصادی است که به دنبال شیرآلات جان سخت و کاربردی هستند. با این حال چدن هرگز نمی‌تواند آلیاژی ایده‌آل برای سیالات خورنده و یا فرایندهای پیچیده تحت دما و فشار عملیاتی بالا باشد.

✔️مزایا:

• قیمت پایین به نسبت دیگر آلیاژ‌های آهنی
• قابلیت ریخته‌گری عالی برای تهیه شکل‌های پیچیده و حجیم
• مقاومت سایشی خوب به ویژه در برابر ذرات معلق در سیالات
• مقاوم در برابر خوردگی عمومی مانند آب، بخار کم‌فشار و هوا
• توانایی جذب و میرا کردن ارتعاشات خط لوله

❌معایب:

• مقاومت ضربه پایین و ساختار شکننده
• محدودیت دما و فشار تا حداکثر ۳۰۰ درجه سانتیگراد
• حساسیت به خوردگی گالوانیک در تماس با فلزات نجیب و خوردگی در محیط‌های اسیدی
• وزن بالا در مقایسه با دیگر آلیاژ‌های آهنی

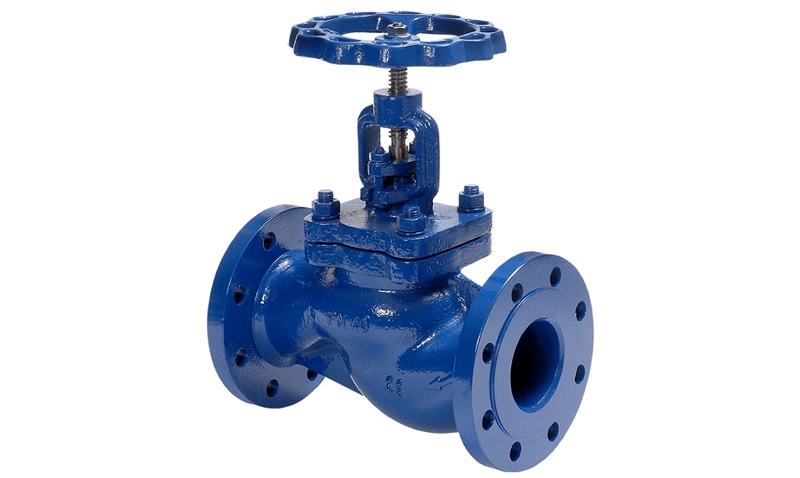

انواع شیرآلات چدنی

از شیرآلات با آلیاژ‌های چدنی معمولاً برای طراحی سیستم‌های آب سرد و گرم ساختمانی، فاضلاب و یا طراحی شبکه آتش‌نشانی استفاده می‌کنند. با این حال کاربرد گسترده در خطوط انتقال صنایع نفت، گاز و پتروشیمی نیز دارد. در کل از دو نوع چدن به عنوان آلیاژهای شیرآلات صنعتی استفاده می‌ کنند.

• چدن خاکستری (Gray Cast Iron): متداول‌ترین نوع آلیاژ برای طراحی شیرآلات کم فشار است و عموماً برای سیستم‌های آب و فاضلاب، آتش نشانی و خطوط بخار با فشار پایین کارایی دارد.
• چدن داکتیل (Ductile Cast Iron): چدن داکتیل با اضافه شدن منیزیم در آهن و ایجاد ساختار گرافیتی تهیه شده و در مقایسه با چدن خاکستری به مراتب قابلیت‌های چقرمگی بهتر و انعطاف‌پذیری بیشتری دارد. از چدن داکتیل برای شیرآلات صنعتی ارزان قیمت اما مناسب فشار کاری بالا و خطوط نفت و گاز استفاده می‌کنند.

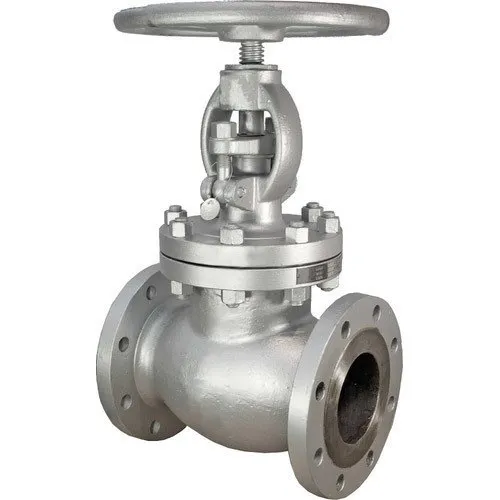

🔹فولاد کربنی (Carbon Steel)

فولاد کربن شناخته شده‌ترین آلیاژ شیرآلات صنعتی است که به شکل گسترده برای طراحی مدل‌ های سنگین و بزرگ استفاده می‌شود. از این نوع آلیاژ آهن برای ساخت شیرآلات صنعتی با قابلیت تحمل فشار و دمای بالا در صنایع نفت، گاز و نیروگاه استفاده شده است. فولاد کربن زمانی بهترین انتخاب است که به دنبال تهیه شیری با استحکام فیزیکی و پایداری حرارتی بالایی هستید و در عین حال با سیال خورنده کار نمی‌کنید.

کاربردهای اصلی فولاد کربن برای تهیه شیرآلات سنگین و قدرتمند در خطوط انتقال نفت و گاز، پالایشگاه‌ها و یا طراحی خطوط انتقال بخار با فشار و دمای بالا در سیکل نیروگاه‌های حرارتی است. به ‌طور کلی اگر در طراحی شیر صنعتی به دنبال استحکام بدنه بالا و چقرمگی عالی باشید، تا جاییکه تحمل حرارتی سیالات فوق داغ را داشته باشد، فولاد کربن گزینه حرفه‌ای و کاملاً مهندسی در جمع آلیاژهای شیرآلات صنعتی است.

✔️مزایا:

• استحکام و چقرمگی بالا با مقاومت عالی در برابر فشار و بارهای مکانیکی
• مقاومت حرارتی خوب تا مرز ۵۰۰ درجه سانتیگراد
• قیمت مناسب در مقایسه با آلیاژ‌های غیر آهنی و یا استنلس استیل
• قابلیت جوشکاری و ساخت شیرها با بدنه جوشی
• مقاومت به خزش برای نصب در دمای بالا یا فشار مداوم

❌معایب:

• مقاومت کم در برابر خوردگی عمومی تا جاییکه نیاز به پوشش رنگی یا اپوکسی دارد.
• حساسیت بالا به خوردگی در محیط‌های خاص قلیایی و اسیدی
• وزن نسبتاً بالا

انواع شیرآلات فولاد کربنی

انواع فولادهای کربنی را با معیار گرید و مقدار درصد کربن اضافه شده دسته‌بندی می‌کنند. البته از هر نوع فولاد کربن به عنوان آلیاژ شیرآلات صنعتی استفاده نمی‌شود. فولاد کربن گرید A216 متداول‌ترین آلیاژ این خانواده برای ریخته‌گری بدنه شیرآلات صنعتی است که عموماً برای مصارف در دماهای خیلی بالا کارایی دارد. اما از دیگر گریدها مانند فولاد کربن گرید A105 برای ساخت شیرآلات کوچک و گرید A350 برای ساخت شیرآلات مناسب دماهای خیلی پایین نیز استفاده شده است.

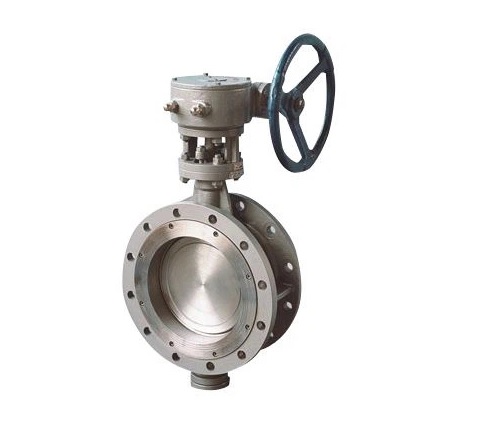

🔹فولاد ضد زنگ (Stainless Steel)

استنلس استیل آلیاژ خاص آهنی است که ترکیب منحصر به فردی از مقاومت فیزیکی بالا و ضد خوردگی را در اختیار دارد. فولادهای ضد زنگ یا همان استیل را باید شاهکار علوم مهندسی در دنیای نوین معرفی کرد. آلیاژ‌هایی که در گریدهای مختلف تهیه شده و همگی آنها بسیار مستحکم، ضد خوردگی، ضد خش و با خواص آنتی باکتریال هستند.

استنلس استیل از جمله کاربردی‌ترین آلیاژهای شیرآلات صنعتی است که برای سیالات خورنده، محیط‌های دریایی و فعالیت‌های بهداشتی مناسب است. انتخاب بین گریدهای مختلف استنلس استیل به نوع خوردگی سیال، استحکام مورد نیاز پروژه و بودجه شما بستگی دارد. استیل کاربرد گسترده برای ساخت بدنه و یا اجزای شیرآلات صنعتی در انتقال اسیدها، مواد شیمیایی خورنده، صنایع دریایی، شیرآلات بهداشتی در صنایع غذایی و دارویی، فعالیت‌های نیروگاهی و… دارد.

✔️مزایا:

• مقاومت عالی به خوردگی سیالات اسیدی یا بازی
• مقاومت در دماهای خیلی بالا یا پایین با حفظ خواص مکانیکی
• قابلیت‌های بهداشتی و آنتی باکتریال
• دارای استحکام به وزن مناسب

❌معایب:

• قیمت اولیه به مراتب بیشتر از دیگر آلیاژ‌های آهن
• خوردگی در شرایط خاص مانند مواجه شدن با کلرید مذاب
• ماشین کاری و ریخته‌گری سخت
• مستعد خوردگی گالوانیک

انواع شیرآلات استنلس استیل

استیل گرید 316 با مقاومت عالی در برابر خوردگی و چقرمگی بالا اصلی‌ترین گزینه آلیاژهای شیرآلات صنعتی برای صنایع شیمیایی، غذایی، دارویی و حتی دریایی است. اما قیمت آلیاژ استیل ۳۱۶ بسیار زیاد است، لذا برای طراحی شیرها با هدف مقاومت خوب به خوردگی و قیمت اقتصادی‌تر از استیل گرید ۳۰۴ استفاده می‌کنند. همچنین گرید‌های خاص مانند دوبلکس ۲۲۰۵ مناسب صنایع نفت، گاز و پتروشیمی و گرید مارتنزیتی ۴۱۶ با سخت پذیری و استحکام در برابر سایش بالا مناسب طراحی شیرهای سوزنی و کنترلی نیز کارایی گسترده‌ای دارند.

جدول مقایسه آلیاژهای آهنی

پارامتر	چدن (Cast Iron)	فولاد کربنی (Carbon Steel)	فولاد ضد زنگ (Stainless Steel)
مقاومت در برابر خوردگی	ضعیف (نیاز به پوشش در محیط مرطوب)	متوسط (نیاز به پوشش در محیط خورنده)	عالی
استحکام مکانیکی	متوسط با مقاومت فشاری خوب اما چقرمگی پایین	عالی با چقرمگی بالا	چقرمگی عالی و استحکام متوسط
مقاومت دما و فشار	محدودیت دمایی تا حداکثر ۳۰۰ درجه سانتیگراد	دامنه دمایی وسیع تا حداکثر ۵۰۰ درجه سانتیگراد	دامنه دمایی بسیار وسیع
قابلیت ساخت	قابلیت ریخته‌ گری عالی	جوش پذیری عالی	ریخته‌گری و ماشین کاری سخت
هزینه	کم	متوسط	بالا
کاربردهای اصلی	شیرهای آب و فاضلاب شبکه آتش‌نشانی،سیستم‌های غیر خورنده	صنایع نفت، گاز و پتروشیمی ،خطوط بخار فشار بالا، خطوط اصلی نفت و گازهوای فشرده	صنایع شیمیایی خورنده، صنایع غذایی، دارویی و بهداشتی ،محیط‌های دریایی و آب شورصنایع نفت و گاز

آلیاژ‌های نیکلی

آلیاژ‌های پایه نیکل گروه بزرگی از متریال‌ها هستند که برای ساخت شیرآلات صنعتی در سخت‌ترین شرایط کاری از نظر خوردگی و یا دمایی کارایی گسترده‌ای دارند. این آلیاژ‌ها بر پایه ترکیب نیکل با فلزات خاص تهیه شده و حتی در جمع گران‌ترین انواع آلیاژهای شیرآلات صنعتی قرار می‌گیرند.

با این حال خواص فیزیکی منحصر به فرد و ویژگی‌های مستحکم و جان سخت این آلیاژ‌ها آنقدر عالی است که به عنوان فلزات پایه در طراحی بدنه و یا اجزای داخلی بسیاری از شیرآلات صنعتی استفاده می‌شوند.

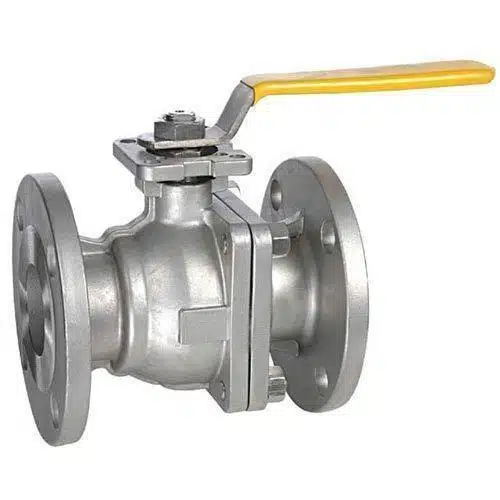

🔸مونل (Monel)

مونل آلیاژی پایه نیکل–مس است که به‌عنوان یکی از مقاوم‌ترین متریال‌ها در برابر خوردگی شناخته می‌شود. این آلیاژ معمولاً شامل حدود ۶۵ تا ۷۰ درصد نیکل و ۳۰ درصد مس به همراه مقادیر جزئی عناصر دیگر است و ترکیبی از استحکام مکانیکی، چقرمگی بالا و مقاومت خوردگی بسیار مناسب را ارائه می‌دهد.

مونل یکی از آلیاژهای استراتژیک در صنعت شیرآلات صنعتی محسوب می‌شود و معمولاً زمانی انتخاب می‌شود که سایر متریال‌ها پاسخگوی شرایط کاری نباشند. این آلیاژ به‌ویژه در محیط‌های دریایی، سیالات کلریدی، اسیدهای هالوژنه و محلول‌های قلیایی غلیظ عملکرد بسیار قابل اعتمادی دارد. با وجود قیمت بالا، استفاده از مونل در صنایع دریایی، واحدهای اسید هیدروفلوئوریک، انتقال محلول‌های نمکی، صنایع داروسازی و فرآیندهای خاص کاملاً توجیه‌پذیر است.

✔️مزایا:

• مقاومت بسیار بالا در برابر خوردگی در محیط‌های غیر اکسیدکننده مانند آب دریا و آب شور
• مقاومت عالی در برابر خوردگی کلریدی و ترک‌خوردگی تنشی
• حفظ استحکام و چقرمگی در دماهای بسیار پایین
• پایداری مناسب در برابر پوسته‌پوسته شدن در دماهای بالا

❌معایب:

• هزینه اولیه بسیار بالا نسبت به آلیاژهای آهنی
• مقاومت ضعیف در محیط‌های اکسیدکننده مانند نیتریک اسید
• دشواری در ریخته‌گری و ماشین‌کاری
• مستعد خوردگی گالوانیک در تماس با فلزاتی مانند فولاد و آلومینیوم

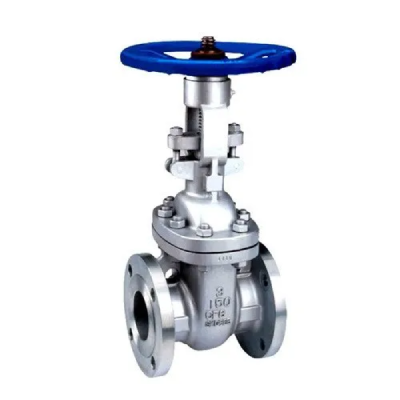

🔸اینکونل (Inconel)

اینکونل یکی دیگر از سوپر آلیاژ‌ها بر پایه نیکل است که برای کاربردهای بسیار شدید طراحی شده و قابلیت‌های فنی و عملیاتی گسترده و خاصی دارد. این آلیاژ با اضافه شدن کروم به نیکل به همراه دیگر عناصر تهیه شده و راه‌حل نهایی ساخت شیرآلات در شرایط غیر ممکن و بسیار سخت است.

اینکونل ۶۰۰ معروفترین عضو این خانواده در جمع آلیاژهای شیرآلات صنعتی است که از مقاومت عالی در برابر اکسیداسیون و کربوره شدن برخوردار است. از این آلیاژ برای ساخت شیرآلات در کوره‌ها با دمای خیلی بالا و حتی رآکتورهای هسته‌ای استفاده می‌کنند.

اینکونل ۶۲۵ دیگر گرید کاربردی از این خانواده است که با افزودن عناصر مانند مولیبدن و نیوبیوم تهیه می‌شود. این آلیاژ از مقاومت خوردگی بسیار عالی در محیط‌های اسیدی و یا محیط‌ها حاوی کلرید برخوردار است و عموماً برای ساخت شیرآلات در صنایع شیمیایی خورنده با دماهای بسیار بالا کارایی دارد.

✔️مزایا:

• استحکام فیزیکی بالا و مقاومت عالی در برابر اکسیداسیون
• توانایی کار در دماهای خیلی بالا فراتر از ۱۰۰۰ درجه سانتیگراد
• مقاومت خوردگی عالی در برابر محیط‌های داغ و سیالات اسیدی
• توانایی کار در گستره دمایی وسیع

❌معایب:

• قیمت بسیار بالا و تا ده‌ها برابر شیرآلات فولاد کربنی
• ماشین کاری و ریخته‌گری بسیار دشوار و نیازمند به ابزارهای خاص
• ساخت و جوشکاری پیچیده و نیازمند به تخصص بسیار بالا

🔸هستلوی (Hastelloy)

هستلوی تقریباً معروفترین و کاربردی‌ترین سوپر آلیاژ‌های شیرآلات صنعتی پایه نیکل است که از مقاومت خوردگی بسیار خوبی برای قرار گرفتن در محیط‌های سخت شیمیایی و اسیدی برخوردار است. در صنعت از هاستلوی به عنوان آخرین گزینه اما مطمئن‌ترین انتخاب در برابر خوردگی یاد می‌کنند.

اگرچه قیمت این آلیاژ بسیار زیاد است، اما به هر حال از خرابی‌ های فاجعه بار، نشت مواد خطرناک و توقف‌های پرهزینه در صنایع جلوگیری می‌کند. وقتی قرار است فرایند کنترل اسیدهای غلیظ، محیط‌های کلریدی پیچیده و یا رآکتورهای هسته‌ای و شیمیایی را طراحی کنید، هستلوی گزینه گران اما همیشه قابل اعتماد است.

✔️مزایا:

• مقاومت خوردگی عالی در برابر محیط‌های اکسید کننده قوی
• مقاومت ویژه در برابر خوردگی موضعی
• پایداری حرارتی بالا در دماهای بسیار زیاد
• پایدار در محیط‌های کاهشی و اکسیدانی

❌معایب:

• هزینه اولیه بسیار بالا و گرانقیمت
• ماشین کاری و ساخت بسیار دشوار
• انجام کارهای جوشکاری دشوار با روش‌های کنترل شده

جدول مقایسه آلیاژهای نیکلی

ویژگی‌ها	مونل (Monel)	اینکونل (Inconel)	هستلوی (Hastelloy)
پایه آلیاژی	نیکل – مس	نیکل – کروم (به همراه عناصر آلیاژی دیگر)	نیکل – کروم – مولیبدن
مقاومت خوردگی عمومی	بسیار عالی در محیط‌های غیر اکسیدان	خوب تا بسیار خوب	فوق‌العاده عالی
مقاومت در برابر کلریدها	عالی	بسیار خوب	عالی تا استثنایی
مقاومت در محیط‌های اسیدی	خوب در اسیدهای غیر اکسیدان	بسیار خوب	عالی (اسیدهای قوی و غلیظ)
مقاومت در محیط‌های اکسیدان	ضعیف تا متوسط	عالی	بسیار عالی
تحمل دمای کاری	متوسط	بسیار بالا	بالا
حدود دمای کاری متداول	تا حدود ۴۰۰–۵۰۰°C	تا حدود ۹۰۰–۱۰۰۰°C	تا حدود ۷۰۰–۹۰۰°C
مقاومت به خزش در دمای بالا	متوسط	عالی	خوب
استحکام مکانیکی	بالا	بسیار بالا	بالا
چقرمگی در دماهای پایین	بسیار عالی	خوب	خوب
مقاومت به سایش	متوسط	خوب	خوب
قابلیت ماشین‌کاری	دشوار	بسیار دشوار	بسیار دشوار
قابلیت جوشکاری	متوسط	دشوار و تخصصی	دشوار و کنترل‌شده
قیمت نسبی	بالا	بسیار بالا	بسیار بالا (اغلب بیشترین)
کاربرد شاخص در شیرآلات صنعتی	محیط‌های دریایی، آب شور، HF	دما و تنش بسیار بالا	محیط‌های شیمیایی بسیار خورنده
اولویت انتخاب مهندسی	خوردگی کلریدی و دریایی	دمای بسیار بالا	خوردگی شدید شیمیایی

آلیاژ‌های مسی

آلیاژ‌های پایه مس کاربردی گسترده برای ساخت شیرآلات صنعتی ارزان قیمت و کاربردی در مصارف عمومی دارند. این آلیاژ‌ها به علت هدایت حرارتی عالی و مقاومت طبیعی خوب در برابر خوردگی تبدیل به محبوب‌ترین آلیاژ شیرآلات صنعتی شده‌اند.

تا جاییکه هم برای استفاده عمومی مانند شیرآلات ساختمانی آب و فاضلاب و هم برای استفاده در محیط‌های سخت و صنعتی مانند کنترل جریان سیالات خورنده نیز کارایی دارند. از طرفی قابلیت‌های ماشین کاری خوب، شکل پذیری عالی و پایدار در برابر رسوب‌گیری کافی است تا این آلیاژ‌ها هرچه کاربردی‌تر باشند. آلیاژ‌ها بر پایه مس به قرار زیر هستند.

🔹برنج (Brass)

برنج معروفترین آلیاژ بر پایه مس است که با ترکیب فلزات مس و روی تهیه شده و یکی از قدیمی‌ترین و شناخته شده‌ترین آلیاژهای شیرآلات صنعتی است. این آلیاژ به دلیل ساختار نرم و شکل پذیر از قابلیت ماشین کاری خوبی برخوردار است و در تهیه قطعات پیچیده با فرم‌های هندسی تودرتو کارایی زیادی دارد. مقاومت طبیعی این آلیاژ در برابر آب و رطوبت کافی است تا به یکی از بهترین گزینه‌های طراحی شیرآلات در صنایع آب و فاضلاب تبدیل شود.

برنج یک آلیاژ کلاسیک و اقتصادی برای ساخت شیرآلات صنعتی در کاربردهای کم فشار، کم دما و سیالات غیر خورنده است. برنج عمومی کاربردی‌ترین گرید است که برای ساخت شیرهای کوچک، شیرهای سوزنی و کنترلی استفاده می‌شود. اما گرید‌های خاص‌تری از این آلیاژ مانند برنج دریایی مناسب ساخت شیرآلات آب شور و یا برنج سربی با ماشین کاری عالی نیز تولید می‌شوند.

✔️مزایا:

• ماشین کاری عالی به دلیل ساختار نرم و شکل پذیر
• مقاومت خوردگی خوب در برابر آب و رطوبت
• دارای خاصیت ضد جوشندگی مناسب طراحی اجزای متحرک شیر
• ضد مغناطیس و هدایت الکتریکی کمتر از مس
• ارزان قیمت مناسب ساخت شیرآلات اقتصادی

❌معایب:

• زدایش بالا در مواجهه با سیالات اسیدی
• استحکام و چقرمگی پایین به نسبت در مقایسه با آلیاژ‌های آهنی
• محدودیت‌های دمایی تا حداکثر ۲۰۰ درجه سانتیگراد

🔹برنز (Bronze)

برنز یکی دیگر از آلیاژ‌های شیرآلات صنعتی است که بر پایه مس و با اضافه شدن قلع تهیه می‌شود. این آلیاژ تعادل خوبی بین خواص فیزیکی، شیمیایی و قابلیت‌های ضد خوردگی دارد، تا جاییکه حتی می‌تواند سال‌ها شرایط سختی مانند آب دریا و یا عبور آب شور را تحمل کرده و فرسوده نشود.

مقاومت فیزیکی برنز ذاتاً از برنج بیشتر است و همین نکته کافی است تا یک متریال ایده‌آل برای ساخت شیرآلات تحت فشار متوسط باشد. البته از این آلیاژ بیشتر برای تولید قطعات داخلی شیرآلات مانند دیسک یا نشیمنگاه استفاده می‌کنند. انواع آلیاژ‌های برنزی با در نظر گرفتن قابلیت‌های کاربردی هر کدام به قرار زیر هستند:

• برنز قلع‌دار مناسب برای ساخت شیرهای دروازه‌ای، گلوب با عبور سیارات خنثی و کم فشار
• برنز فسفری با درجه استحکام بالا و مقاومت سایشی خوب مناسب برای طراحی اجزای شیرآلات صنعتی
• برنز آلومینیومی با درجه استحکام در حد فولاد گزینه مناسب برای ساخت شیرآلات صنایع سنگین دریایی
• برنز سیلیسیمی با قابلیت جوشکاری و ماشین کاری عالی مناسب برای ساخت شیرآلات در محیط خورنده

✔️مزایا:

• مقاومت خوردگی عالی به ویژه در برابر آب شور و آب دریا
• مقاومت سایشی و خاصیت ضد جوشندگی سخت‌تر از برنج
• استحکام مکانیکی خوب با چقرمگی بهتر از برنج
• قابلیت ریخته‌گری عالی مناسب ساخت شیرآلات با طراحی پیچیده

❌معایب:

• گران‌تر از برنج
• محدودیت در فشار و دمای بسیار بالا
• حساسیت به برخی مواد شیمیایی از قبیل اسیدهای اکسیدان و آمونیاک
• ماشین کاری سخت‌تر از برنج

🔹مس – نیکل (Cu-Ni)

آلیاژ مس – نیکل دارای حداقل ۷۰ درصد مس و حداکثر ۳۰ درصد نیکل است. از این رو نمی‌توان این آلیاژ را در خانواده فلزات بر پایه نیکل قرار دهیم. لذا عملاً به عنوان سخت‌ترین عنصر از خانواده آلیاژ‌های مسی معرفی می‌شود. این آلیاژ از مقاومت خوردگی استثنایی در برابر آب دریا، محیط‌های شور و حتی سیالات اسیدی برخوردار است و در فهرست استراتژیک‌ترین انواع آلیاژ شیرآلات صنعتی قرار می‌گیرد.

✔️مزایا:

• مقاومت بی‌نظیر در برابر خوردگی آب دریا
• پایدار در مقابل رسوب‌ گیری‌های بیولوژیکی
• هدایت حرارتی عالی برای استفاده در مبدل‌های صنعتی
• توانایی تحمل بالا تا حدود ۴۰۰ درجه سانتیگراد
• خواص مکانیکی از قبیل چقرمگی و استحکام خوب

❌معایب:

• قیمت بسیار بالاتر از برنج یا برنز
• ماشین کاری و ریخته‌گری سخت
• خواص گالوانیک که باعث خوردگی شدید دیگر فلزات می‌شود

جدول مقایسه آلیاژ‌های مسی

پارامتر فنی	برنج (Brass)	برنز(Bronze)	مس – نیکل(Cu-Ni)
ترکیب اصلی	مس با روی	مس با قلع	مس با نیکل
مقاومت خوردگی عمومی	خوب	عالی	عالی
مقاومت در برابر خوردگی عمومی	خوب	عالی	بسیار عالی
مقاومت سایشی	متوسط	خوب	عالی
استحکام مکانیکی	پایین	متوسط	عالی
محدوده دمایی	محدود کمتر از ۲۰۰ درجه	متوسط	خوب تا ۴۰۰ درجه
قابلیت ریخته‌گری	خوب	عالی	خوب
قابلیت ماشین کاری	عالی	خوب	ضعیف

آلیاژ‌های تیتانیومی

تیتانیوم و آلیاژ‌های وابسته به آن به دلیل نسبت استحکام به وزن عالی و مقاومت خوردگی استثنایی از جمله بهترین متریال شیرآلات صنعتی هستند. این آلیاژ‌ها به هیچ حالت اسیر فرسایش یا خوردگی نمی‌شوند و در محیط‌های بسیار سخت مانند آب دریا و یا عبور سیالات با کلرید زیاد تا مدت‌ها بدون نقص یا فرسایش کار می‌کنند. از طرفی نسبت استحکام به وزن تمام آلیاژ‌های پایه تیتانیوم عالی است و عملاً می‌توان از آنها برای ساخت شیرهای جان سخت ولی خیلی سبک استفاده کرد.

گریدهای مختلفی از تیتانیوم به عنوان آلیاژهای شیرآلات صنعتی استفاده شده است. مانند آلیاژ تیتانیوم گرید ۲ که با قابلیت شکل پذیری و جوشکاری خوب گزینه گران قیمت اما ایده‌آل برای صنایع شیمیایی، غذایی و دارویی است. همچنین از آلیاژ تیتانیوم گرید ۵ برای سیستم‌های هوافضا و سیستم‌های فشار بالا استفاده می‌کنند. گرید ۷ نیز یک آلیاژ بسیار خاص تیتانیومی است که با قیمت نجومی برای استفاده در صنایع شیمیایی بسیار خورنده کارایی دارد.

✔️مزایا:

• مقاومت استثنایی در برابر هر نوع عامل فرسایشی و خورنده
• نسبت استحکام به وزن بسیار بالا
• سازگاری زیستی عالی مناسب صنایع دارویی، غذایی و پزشکی
• عملکرد خوب با چقرمگی عالی در گستره دمای زیاد

❌معایب:

• قیمت بسیار بالا
• ماشین کاری بسیار دشوار
• حساسیت به خوردگی گالوانیک شدید
• ریخته‌گری دشوار

جدول آلیاژهای شیرآلات صنعتی

نوع آلیاژ	نمونه گرید / استاندارد	کاربرد اصلی	توضیحات کلیدی
فولاد کربنی (Carbon Steel)	ASTM A105 / ASTM A216 WCB	شیرآلات صنعتی فلنجی و رزوه‌ای	مناسب برای فشار و دمای متوسط تا بالا، نیاز به پوشش ضدخوردگی در محیط‌های خورنده، متداول در خطوط نفت و بخار
چدن (Cast Iron)	ASTM A126 Class B	شیرهای ساختمانی، آب و فاضلاب، آتش‌نشانی	فشار کم تا متوسط، اقتصادی، مناسب سیالات غیرخورنده
چدن داکتیل (Ductile Iron)	ASTM A395	شیرآلات صنعتی	چقرمگی و مقاومت مکانیکی بیشتر نسبت به چدن خاکستری، قابل استفاده در خطوط نفت و گاز با فشار متوسط
استنلس استیل (Stainless Steel)	ASTM A351 CF8 / CF8M / ASTM A182 F304 / F316 / UNS S31803 / S32205 (Duplex)	شیرآلات بهداشتی، صنایع شیمیایی، غذایی، فلنجی و فشار بالا	مقاومت عالی به خوردگی و دماهای بالا، CF8 ~ 304، CF8M ~ 316، Duplex مقاومت بالا به ترک‌خوردگی تنشی در محیط‌های کلریدی
آلیاژ نیکلی (Nickel Alloys)	Monel 400 (UNS N04400) / Inconel 600 / 625 (UNS N06600 / N06625) / Hastelloy C-22 / C-276 (UNS N06022 / N10276)	صنایع دریایی، شیمیایی خورنده، هسته‌ای	مقاومت بسیار عالی به خوردگی کلریدی و اسیدی، مقاومت به اکسیداسیون، پایدار در دماهای بالا تا ۱۰۰۰°C
آلیاژهای مسی (Copper Alloys)	Brass C36000 / Bronze C90500 / C93200 / Cu-Ni 70/30 (UNS C70600)	شیرهای ساختمانی، آب و فاضلاب، اجزای داخلی شیر، صنایع دریایی	شکل‌پذیر، ماشین کاری عالی، مقاومت عالی به خوردگی آب دریا، مناسب فشار و دمای کم تا متوسط، پایدار تا ۴۰۰°C
آلیاژهای تیتانیومی (Titanium Alloys)	ASTM B381 Grade 2 / ASTM B348 Grade 5 (Ti-6Al-4V)	صنایع شیمیایی، دریایی، دارویی، شیرهای فشار بالا و هوافضا	نسبت استحکام به وزن بالا، مقاومت استثنایی به خوردگی کلریدی، مناسب دما و فشار زیاد

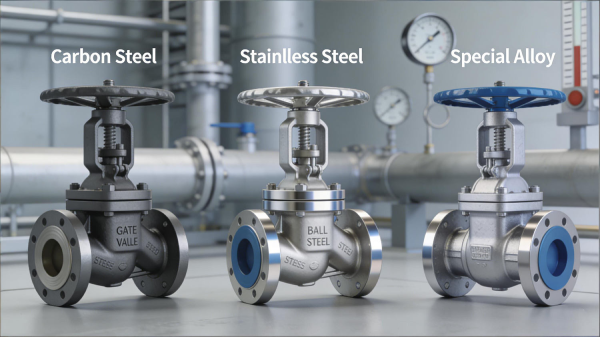

نکات مهم انتخاب آلیاژ شیرآلات صنعتی

انتخاب آلیاژ یک تصمیم مهندسی حیاتی است که مستقیماً بر ایمنی، عملکرد، طول عمر و هزینه‌های کلی سیستم تاثیر می‌گذارد. در ادامه نکات کلیدی انتخاب متریال شیرآلات صنعتی را به صورت عمیق و با جزئیات فنی بررسی می‌کنیم.

▪️سیالات خورنده

برای عبور سیالات با PH بالا باید از شیرآلات با بدنه مقاوم استفاده کنید. آلیاژ‌های هاستلوی یا تیتانیوم بهترین گزینه برای اسیدهای فوق قوی مانند سولفوریک یا کلریدریک هستند. اما برای محیط‌های نسبتاً اسیدی، شیرآلات بدنه استیل نیز گزینه‌های اقتصادی محسوب می‌شوند.

▪️سیالات کلریدی

این نوع سیالات در صنایع مختلف به کرات حضور دارند و باعث شکل‌گیری خوردگی حفره‌ای و یا ترک خوردگی‌های عمقی در بدنه‌های فولادی می‌شوند. در چنین شرایطی فولاد زنگ نزن (استیل)، مونل و یا خانواده نیکل بهترین آلیاژهای شیرآلات صنعتی هستند.

▪️سیالات اکسید کننده

رفتار خوردگی آلیاژ‌ها در این نوع محیط‌ها کاملاً متفاوت است. برای عبور سیالات اکسید کننده بهتر است از استیل استفاده کنید.

▪️سیالات با سرعت بالا

سرعت بالا و یا عبور سیالات حاوی ذرات جامد زمینه‌ساز سایش بدنه داخلی شیر است. برای عبور چنین سیالاتی شیرآلات با آلیاژ‌هایی که سختی و چقرمگی بالایی دارند، مناسب است. فولاد کربن یا استیل مارتنزیتی گزینه‌های پیشنهادی کاملاً حرفه‌ای هستند.

▪️سیالات بهداشتی

در صنایع غذایی، دارویی و یا نیمه هادی که باید از هر نوع آلودگی فلزی در سیال جلوگیری شود، استفاده از شیرآلات با بدنه استیل ۳۱۶ و یا شیرآلات تیتانیومی مناسب است.

▪️سیالات خیلی داغ

برای عبور سیالات خیلی داغ به شیرآلات با استحکام مکانیکی و مقاومت در برابر خزش نیاز دارید. در این صورت فولاد کربن، استیل و یا خانواده نیکل مانند اینکونل بهترین آلیاژهای شیرآلات صنعتی هستند.

▪️سیالات خیلی سرد

در دماهای پایین شیرآلاتی مناسب هستند که بدنه آنها قابلیت چقرمگی خود را حفظ می‌کنند. فولادهای ضد زنگ استیل ۳۰۴ یا ۳۱۶ و حتی آلیاژ‌های نیکل گزینه‌های پیشنهادی کاملاً حرفه‌ای هستند.

▪️سیالات با فشار بسیار بالا

برای عبور سیالات پرفشار در صورتی که خواص اسیدی یا اکسیداسیون خاصی نداشته باشند، بهترین پیشنهاد استفاده از فولادهای کربنی است.

سخن پایانی: بهترین استاندارد برای انتخاب آلیاژ شیرآلات صنعتی

این مقاله یک راهنمای کلی برای بررسی آلیاژهای شیرآلات صنعتی بود که در آن فهرستی کلی از فلزات بر پایه آهن، نیکل، مس و تیتانیوم را بررسی کردیم. اما برای کسب اطلاعات جامع و بررسی دقیق متریال‌ها بهتر است بخش‌های مختلف استانداردهای ASME، ASTM و یا API را مطالعه کنید. استاندارد ASMS مهمترین و پرکاربردترین استاندارد پایه برای صنایع نفت و گاز است. در مقابل استاندارد ASTM توسط بنیاد مهندسین آمریکا تهیه شده و جایگاه بین‌المللی دارد.

در این مقاله سعی کردیم تا کلیاتی برای آشنایی مقدماتی براساس استانداردهای مطرح بین‌المللی را تدوین کنیم. اما برای کسب اطلاعات جامع و مشاوره تخصصی می‌توانید با کارشناسان پیکاتک تماس بگیرید.
