وقتی صحبت از اندازه گیری دقیق دما در فرآیندهای صنعتی می شود، دو نام ترموکوپل و RTD بیشتر از بقیه به گوش می رسند. شاید بارها در پروژه ها یا خطوط تولید با این دو سنسور مواجه شده باشید، اما واقعا تفاوت ترموکوپل و RTD در چیست و کدام یک برای شما گزینه بهتری است؟
همانطور که می دانید دما یکی از مهم ترین پارامترهای قابل اندازه گیری در صنایع است و کوچک ترین خطا در تشخیص آن می تواند روی کیفیت محصول، ایمنی سیستم و راندمان کلی تاثیر بگذارد. از همین رو انتخاب نوع سنسور دما، تصمیمی ساده نیست و باید بر اساس دقت، محدوده دمایی، سرعت پاسخ دهی و شرایط محیطی انجام شود. در این مقاله قصد داریم با نگاهی تحلیلی و فنی، به مقایسه ترموکوپل و RTD از جنبه های مختلف بپردازیم تا بتوانید بر اساس نیاز خود، بهترین گزینه را انتخاب کنید.
پیکاتک به عنوان مرجعی تخصصی در حوزه ابزار دقیق، طیف وسیعی از محصولات خود را برای صنایع گوناگون ارائه میدهد. شما میتوانید برای اطمینان از دقت و کیفیت در پروژههای صنعتی و آزمایشگاهی خود، جهت خرید تجهیزات اندازهگیری دما، به محصولات متنوع و مشاورههای تخصصی این شرکت مراجعه نمایید.
📋تفاوت ترموکوپل و RTD در یک نگاه
| ویژگی ها | ترموکوپل | RTD |
|---|---|---|
| مکانیزم عملکرد | تولید ولتاژ بر اساس اثر سیبک بین دو فلز غیرهم جنس | تغییر مقاومت فلز پلاتین با تغییر دما |
| نوع خروجی | ولتاژ میلیولت (غیرخطی) | مقاومت میلی اهمی (تقریبا خطی) |
| محدوده دمایی | حدود °۲۰۰- تا °۱۸۰۰+ سانتیگراد | حدود °۲۰۰- تا °۶۰۰+ سانتیگراد |
| دقت اندازهگیری | متوسط تا خوب (±۱ تا ±۲°C) | بسیار بالا (±۰.۱ تا ±۰.۳°C) |
| سرعت پاسخدهی | سریع تر | کمی کندتر |
| پایداری در طول زمان | کمتر، دچار رانش در دماهای بالا | بسیار پایدار و تکرارپذیر |
| اثر خودگرمایشی | ندارد | دارد (در جریانهای بالا) |
| قیمت | اقتصادی تر | بالاتر، به دلیل استفاده از پلاتین |
| طول سیمکشی | تاثیر کمتر بر دقت اندازهگیری | تاثیرگذار بر دقت؛ نیاز به سیم های سه یا چهار سیمه |
| کاربرد متداول | صنایع سنگین، کورهها، فرآیندهای با دمای بالا | صنایع غذایی، دارویی، آزمایشگاهی و فرآیندهای دقیق |
ترموکوپل چیست و چگونه کار می کند؟

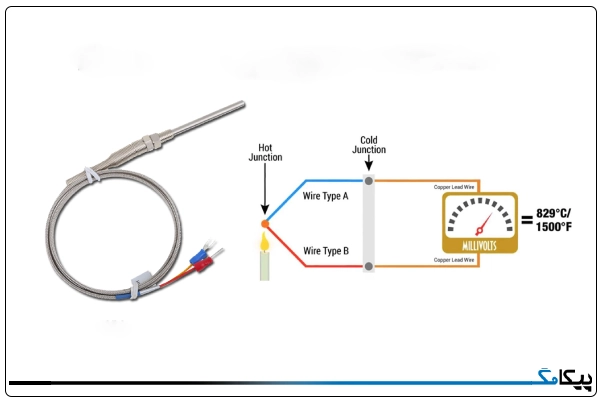

ترموکوپل یکی از پرکاربردترین حسگرهای اندازه گیری دما در صنعت است که بر پایه یک اصل ساده اما هوشمندانه فیزیکی به نام اثر سیبک کار می کند. بر اساس این اصل، زمانی که دو فلز متفاوت در دو نقطه به هم متصل شوند و این نقاط در دماهای مختلف قرار بگیرند، بین آن ها اختلاف ولتاژ الکتریکی ایجاد می شود. مقدار این ولتاژ با اختلاف دما بین دو نقطه ارتباط مستقیم دارد و همین ویژگی اساس کار ترموکوپل را تشکیل می دهد.
اگر بخواهیم ساده تر بگوییم، ترموکوپل از دو سیم فلزی غیر هم جنس ساخته شده که در یک سر به هم متصل هستند (به این نقطه، محل اندازهگیری یا junction می گویند) و سر دیگر به دستگاه اندازه گیری یا کنترلر وصل می شود. وقتی محل اتصال گرم می شود، ولتاژی در مدار تولید می گردد که با استفاده از جداول استاندارد یا مبدل ها می توان آن را به مقدار دما تبدیل کرد.
از آنجایی که نوع فلزات به کار رفته در ساخت ترموکوپل ها متفاوت هستند، مدل های گوناگونی از آن ها با نام هایی مانند نوع K، J، T، E و S وجود دارد که هر کدام محدوده دمایی و دقت مخصوص به خود را دارند.
به طور کلی، ترموکوپل را می توان حسگری مقاوم، اقتصادی و قابل اعتماد برای اندازه گیری دما در شرایط سخت صنعتی دانست. این سنسور بهدلیل تحمل دماهای بسیار بالا، سرعت پاسخ دهی سریع و ساختار ساده، در طیف گسترده ای از صنایع از جمله فولاد، پتروشیمی، نیروگاه ها و حتی سیستم های گرمایشی خانگی کاربرد دارد. دوام بالا و عملکرد پایدار آن باعث شده است که با وجود گذشت دهه ها، همچنان یکی از انتخاب های اصلی مهندسان برای کنترل و مانیتورینگ دما باقی بماند.

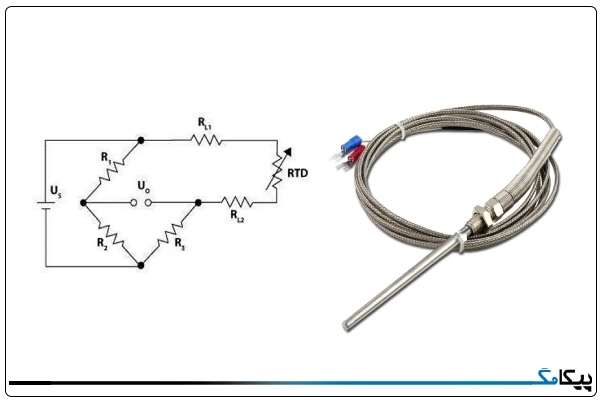

سنسور RTD چیست و چگونه کار می کند؟
سنسور RTD از یک سیم بسیار نازک ساخته شده که معمولا از جنس پلاتین است که به دور یک هسته سرامیکی یا شیشه ای پیچیده می شود. این سیم درون یک غلاف محافظ قرار دارد تا در برابر رطوبت و ضربه مقاوم باشد. عملکرد آن بر پایه مقاومت الکتریکی فلز پلاتین است که با تغییر دما تغییر می کند؛ یعنی وقتی دما بالا می رود، مقاومت افزایش می یابد و وقتی دما پایین می آید، مقاومت کم می شود. دستگاه اندازه گیری با خواندن این تغییر مقاومت، مقدار دقیق دما را محاسبه و نمایش می دهد.
در ساخت RTD معمولا از فلزاتی مثل پلاتین، نیکل و مس استفاده می شود، این فلزات تغییرات مقاومتی بسیار منظم و دقیقی در برابر دما دارند. رایج ترین نوع RTD با نام PT100 شناخته می شود. حرف PT نشان دهنده استفاده از پلاتین در سیم پیچ داخلی سنسور است و عدد ۱۰۰ بیانگر این است که مقاومت آن در دمای صفر درجه سانتی گراد برابر با ۱۰۰ اهم است.
مدل های دیگری هم مثل PT50، PT500 و PT1000 وجود دارند که هر کدام بسته به محدوده دما و نوع کاربرد انتخاب می شوند، اما PT100 محبوب ترین و پرکاربردترین نوع در صنایع مختلف است.
تفاوت های کلیدی و مقایسه فنی ترموکوپل و RTD
حالا که با ساختار و نحوه عملکرد هر دو سنسور آشنا شدیم، وقت آن رسیده تا به سراغ تفاوت ترموکوپل و RTD برویم و ببینیم در عمل چه عواملی باعث تمایز این دو از یکدیگر می شود. هرچند هر دو برای اندازه گیری دما به کار می روند، اما تفاوت های زیادی با هم دارند.
شناخت این تفاوت ها اهمیت زیادی دارد، زیرا انتخاب نادرست سنسور می تواند منجر به خطای اندازه گیری، کاهش عمر تجهیزات یا حتی اختلال در کل فرآیند کنترل دما شود. در ادامه به بررسی تفاوت های فنی و کاربردی بین این دو حسگر پرکاربرد خواهیم پرداخت تا مشخص شود در هر شرایط صنعتی، کدام گزینه انتخاب بهتری است.
☑️ مکانیزم عملکرد
ترموکوپل با استفاده از اثر سیبک کار می کند؛ یعنی دو فلز غیر همجنس در محل اتصال خود بر اثر اختلاف دما، ولتاژی تولید می کنند که متناسب با مقدار دما است. اما RTD بر پایه تغییر مقاومت فلز پلاتین در برابر دما کار می کند؛ در واقع با بالا رفتن دما، مقاومت افزایش می یابد و دستگاه اندازه گیری این تغییر را به دما تبدیل می کند. بنابراین ترموکوپل یک سنسور «ولتاژی» است و RTD یک سنسور «مقاومتی» می باشد.
☑️ محدوده دمایی
ترموکوپل ها معمولا برای اندازه گیری دماهای بسیار بالا مناسب تر هستند. بسته به نوع فلزات به کاررفته، می توانند از °۲۰۰- تا حدود °۱۸۰۰ سانتی گراد را پوشش دهند. در مقابل، RTDها دقت بالاتری دارند اما برای دماهای °۲۰۰- تا حدود °۶۰۰ سانتی گراد طراحی شده اند. به همین دلیل، در فرآیندهایی مانند ذوب فلزات یا کوره ها ترموکوپل انتخاب اول است، در حالیکه برای کاربردهای آزمایشگاهی و سیستم های کنترل دقیق، RTD گزینه بهتری محسوب می شود.
☑️ دقت
از نظر دقت، RTD معمولا برنده است. این سنسور می تواند با خطایی کمتر از ۰٫۱ تا ۰٫۳ درجه سانتی گراد دما را اندازه گیری کند، در حالی که خطای ترموکوپل ها معمولا بین ۰٫۵ تا ۲ درجه سانتی گراد است. اگر فرآیند صنعتی شما به تنظیم دقیق دما نیاز دارد (مثل صنایع غذایی یا دارویی)، RTD بهترین انتخاب است. اما اگر صرفا دانستن بازه دما کافی است، ترموکوپل پاسخگوی نیاز شما خواهد بود.
☑️ سرعت پاسخ دهی
ترموکوپل ها به دلیل جرم حرارتی کم و ساختار ساده، نسبت به RTD ها سرعت پاسخ دهی بالاتری دارند. این ویژگی در کاربردهایی که تغییر دما سریع اتفاق می افتد، مانند احتراق یا فرآیندهای حرارتی لحظه ای، اهمیت زیادی دارد. در مقابل، RTD ها به دلیل وجود هسته سرامیکی و غلاف محافظ، کمی کندتر عمل می کنند اما در عوض پایداری و دقت بیشتری دارند.
☑️ پایداری و رانش
پایداری RTD در طول زمان معمولا بهتر از ترموکوپل است، زیرا ساختار پلاتینی آن در برابر تغییرات شیمیایی و حرارتی مقاوم تر است. ترموکوپل ها به مرور زمان ممکن است دچار رانش شوند؛ یعنی خروجی آن ها به تدریج از مقدار واقعی دما فاصله بگیرد. در محیط های با دمای بالا یا شرایط خورنده، این موضوع بیشتر دیده می شود. به همین دلیل، RTD در فرآیندهای بلندمدت و پایدار انتخاب مطمئن تری است.
☑️ رابطه دما/خروجی
در ترموکوپل، خروجی به صورت ولتاژ بسیار ضعیف تولید می شود که متناسب با اختلاف دما بین محل اندازه گیری و نقطه مرجع است، اما این رابطه کاملا غیرخطی است و برای تبدیل دقیق آن به دما باید از جداول یا مبدل های مخصوص استفاده کرد. در مقابل، رابطه دما و خروجی RTD تقریبا خطی و قابل پیش بینی است. به همین دلیل، داده های RTD برای سیستم های کنترلی راحت تر تفسیر می شوند و دقت بیشتری دارند، همین ویژگی باعث می شود خواندن و کالیبره کردن آن ساده تر و دقیق تر باشد.
☑️ اثر خودگرمایشی
در سنسورهای RTD برای اندازه گیری دما، جریان الکتریکی کمی از المنت پلاتینی عبور داده می شود که ممکن است باعث تولید مقدار ناچیزی گرما در خود سنسور شود. این پدیده که «اثر خودگرمایشی» نام دارد، می تواند در اندازه گیری های دقیق ایجاد خطا کند، مخصوصا اگر حسگر در محیطی با تهویه ضعیف نصب شده باشد. در مقابل، ترموکوپل چون برای کارکرد خود نیازی به جریان خارجی ندارد و فقط ولتاژ تولید می کند، عملا از این اثر مصون است.
☑️ هزینه اولیه
از نظر قیمت، ترموکوپل ها معمولا ارزان تر و اقتصادی تر از RTD هستند، چون ساختار ساده تر و مواد اولیه ارزان تری دارند. این موضوع باعث می شود در پروژه هایی که تعداد زیادی حسگر نیاز است یا دمای بسیار بالا اندازه گیری می شود، ترموکوپل گزینه به صرفه تری باشد. در مقابل، RTD بهدلیل استفاده از فلز پلاتین و دقت بالاتر، هزینه اولیه بیشتری دارد، اما طول عمر، پایداری و دقت آن در بلندمدت باعث جبران این هزینه می شود.
☑️ طول سیم کشی
در RTD چون اندازه گیری بر اساس مقاومت انجام می شود، طول سیم های رابط می تواند روی دقت تاثیر بگذارد. برای جبران این خطا، از مدل های دو سیمه، سه سیمه یا چهار سیمه استفاده می شود. هرچه تعداد سیم ها بیشتر باشد، خطای مقاومت سیم کمتر می شود. در مقابل، در ترموکوپل چون خروجی به صورت ولتاژ تولید می شود، طول سیم اهمیت کمتری دارد و می توان آن را در فواصل طولانی تر بدون افت محسوس دقت نصب کرد.
ترموکوپل یا RTD؛ کدام را بخریم؟
انتخاب بین این دو سنسور به عواملی مثل نوع فرآیند، محدوده دما، دقت مورد نیاز و محیط کاری بستگی دارد در این بخش توضیح می دهیم که در چه موقعیت هایی بهتر است از ترموکوپل استفاده شود و در چه شرایطی RTD انتخاب منطقی تری است.
☑️ چه زمانی باید ترموکوپل را انتخاب کنیم؟
ترموکوپل بهترین گزینه برای محیط هایی است که محدوده دمایی بسیار بالا و شرایط کاری خشن دارند، مثل کوره ها، صنایع فولاد، پتروشیمی و … که مقاومت مکانیکی بالا، تحمل ارتعاش و واکنش سریع به تغییرات دما از ویژگی های کلیدی آن است. اگر در پروژه ای گستردگی نقاط اندازه گیری زیاد است یا بودجه محدود دارید، ترموکوپل انتخاب اقتصادی تری محسوب می شود. البته باید توجه داشت که دقت آن نسبت به RTD کمتر است، اما در کاربردهایی که اولویت با پایداری در دمای بالا و هزینه کمتر است، عملکرد آن بسیار قابل اعتماد خواهد بود.
پیکاتک با ارائه طیف گستردهای از ترموکوپلهای صنعتی و آزمایشگاهی، فرآیند خریدی آسان و مطمئن را فراهم میکند. مشتریان میتوانند بر اساس نوع کاربرد، از طریق دستهبندیهای دقیق محصولات در وبسایت اقدام به انتخاب کنند یا برای اطمینان از دقت اندازهگیری، از مشاوره فنی تخصصی تیم پیکاتک بهره ببرند. همچنین، امکان سفارشیسازی ابعاد و مشخصات برای پاسخگویی به نیازهای خاص صنعتی وجود دارد.
☑️ چه زمانی باید RTD را انتخاب کنیم؟
زمانی که دقت، پایداری بلندمدت و تکرارپذیری اندازه گیری اهمیت بیشتری دارد، RTD انتخاب ایده آل است. این سنسورها در محدوده دمایی پایین تر و متوسط، مثل صنایع غذایی، دارویی، آزمایشگاه ها و سیستم های کنترل دقیق فرآیند، عملکرد بی نقصی دارند. RTD ها به ویژه مدل PT100، به خاطر رفتار خطی و امکان کالیبراسیون ساده، در کنترل های خودکار و سیستم های PLC پرکاربرد هستند. هرچند قیمت اولیه و حساسیت مکانیکی بالاتری دارند، اما در عوض اطمینان از دقت اندازه گیری و ثبات در طول زمان را تضمین می کنند.
پیکاتک برای اندازهگیری دمای دقیق، طیف کاملی از سنسورهای RTD را با تأکید بر دقت و پایداری بالا عرضه میکند. خریداران میتوانند سنسورهای مورد نیاز خود را بر اساس کلاس دقت و نوع سیمبندی انتخاب نمایند. جهت اطمینان از صحت انتخاب و تناسب با محیط کار، خدمات مشاوره فنی تخصصی در دسترس است.
نتیجه گیری
در پایان این مقایسه، حالا به خوبی می دانید که ترموکوپل و RTD هر کدام جایگاه خاص خود را در دنیای ابزار دقیق دارند؛ یکی در برابر دماهای بالا و شرایط سخت صنعتی مقاوم تر است و دیگری در دقت و ثبات اندازه گیری برتری دارد. آنچه اهمیت دارد، انتخاب آگاهانه بر اساس نیاز فرآیند است، نه صرفا قیمت یا شهرت یک سنسور.
پیکاتک یک مرجع تخصصی در زمینه فروش و تامین انواع تجهیزات ابزار دقیق، کنترل و اندازه گیری است و هدف آن ارائه محصولات باکیفیت و اصل از برندهای معتبر جهانی می باشد. این مجموعه علاوه بر تنوع محصولات، با مشاوره فنی دقیق و پشتیبانی حرفه ای، انتخاب و خرید تجهیزات صنعتی را برای شما آسان تر می کند.
سوالات متداول
تفاوت اصلی بین PT100 و PT1000 در مقدار مقاومت آن ها در دمای صفر درجه سانتی گراد است. عددی که در نام هرکدام آمده، نشان دهنده همین مقاومت است؛ به طوریکه مقاومت PT100 برابر ۱۰۰ اهم و مقاومت PT1000 برابر ۱۰۰۰ اهم در صفر درجه است. به همین دلیل، PT1000 در تغییرات جزئی دما دقت بالاتری دارد، چون تغییر دما باعث تغییر مقاومت بیشتری در آن می شود.
هر دو سنسور برای اندازه گیری دما از تغییر مقاومت استفاده می کنند، اما ساختار و عملکرد آنها متفاوت است. RTD معمولا از فلزاتی مثل پلاتین ساخته می شود و در بازه دمایی گسترده تری دقت بالا و پایداری طولانی مدت دارد. در مقابل، ترمیستور از مواد نیمه هادی (مثل اکسیدهای فلزی) ساخته می شود و اگرچه حساسیت بیشتری به تغییرات دمایی کوچک دارد، اما در دماهای بالا ناپایدار می شود و خطی بودن کمتری دارد.
