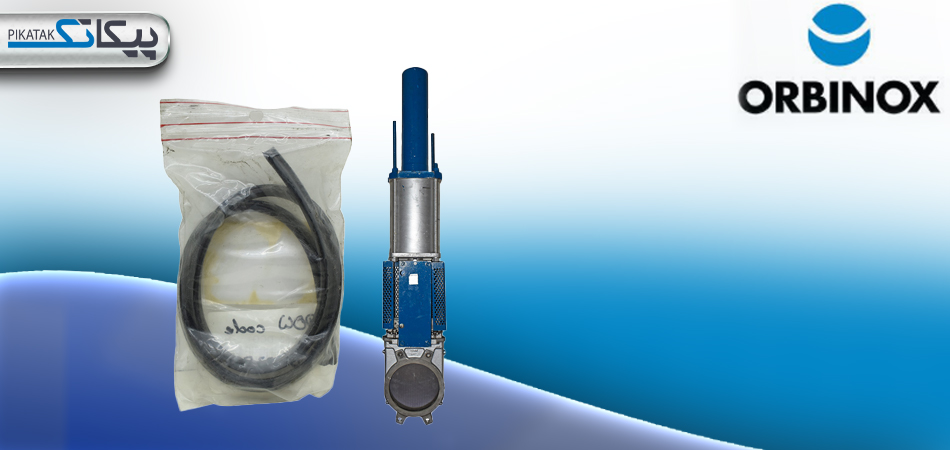

برند ORBINOX
یکی از معتبرترین تولیدکنندگان شیرهای کشویی (Knife Gate Valves) و تجهیزات کنترل جریان برای سیالات جامد–مایع در جهان است. این شرکت در سال 1964 در باسک اسپانیا (Basque Country, Spain) تأسیس شد و اکنون با 14 دفتر بینالمللی در اروپا، آمریکا و آسیا، بخشی از گروه صنعتی AVK Group Denmark محسوب میشود. محصولات ORBINOX بهطور خاص برای سیالات ساینده، دوغابی، مواد چسبزا، و خطوط انتقال فاضلاب یا مواد معدنی طراحی شدهاند و مطابق با استانداردهای ISO 9001، PED 97/23/EC و ATEX تولید میگردند.
حوزه فعالیت
- طراحی و ساخت Knife Gate Valves، Slide Gates، Dampers، Penstocks
- ارائه شیرآلات برای دوغاب، خمیر، کاغذ، فاضلاب، معدن و نیروگاهها
- تجهیزات کمکی شامل Actuator (Manual, Pneumatic, Hydraulic, Electric)
- طراحی مدلهای خاص برای Bi-directional Sealing و High Wear Application
ویژگی های فنی شاخص
| ویژگی فنی | مقدار / استاندارد | توضیح |
|---|---|---|
| Pressure Rating | تا 20 bar (290 psi) | مناسب خطوط دوغاب و Slurry |
| Temperature Range | –40 °C تا +600 °C | بر اساس متریال بدنه و سیل |
| Size Range | DN 50 تا DN 2000 | پوشش کامل از سایزهای کوچک تا صنعتی |
| Body Material | GG25 Cast Iron، CF8 / CF8M SS، Ductile Iron GJS500 | طبق نوع سیال خورنده یا جامددار |
| Seat Material | EPDM، NBR، PTFE، Metal Seat | گزینههای مختلف براساس فشار و سایش |
| Operating Mode | Manual / Pneumatic / Electric / Hydraulic | کنترل محلی و اتوماسیون صنعتی |
| Standards & Certificates | ISO 9001، CE، ATEX، PED، EN 558 | تایید کیفیت و سازگاری با EU Directives |
صنایع هدف
- خمیر و کاغذ (Pulp & Paper Industry)
- معدن و انتقال دوغاب (Slurry / Mining)
- تصفیه آب و فاضلاب (Water & Wastewater Treatment)
- صنایع غذایی و قند (Viscous Fluids / Sugar)
- نیروگاه و سیستمهای Ash Handling و Steam Line
سری های شاخص ORBINOX
| سری | محدوده کاری / ویژگی | توضیح |
|---|---|---|
| EX | Knife Gate Valve Uni-directional، PN16 | طراحی ساده برای خطوط دوغاب |
| EB | Bi-directional Knife Gate PN10 | دوطرفه با Seat الاستومری قابل تعویض |
| BX | High Performance Slurry Valve تا 20 bar | تعبیه سیستم Full Bore و Self‑Cleaning |
| FG | Fabricated Slide Gate | برای سد فاضلاب و کانالهای بتنی |
| VG | Square Section Valve برای Solid Handling | کاربرد در خطوط پودر یا Granule |
| DP | Damper for Gas Control | کنترل دود و سیستمهای احتراق نیروگاهی |
مزایای رقابتی
- طراحی اختصاصی برای مدیریت سیالات جامد و ساینده (Solid Particles)
- قابلیت تعمیر و نگهداری در محل (Inline Maintenance)
- Bi-directional Sealing تا 16 bar
- انتخاب گسترده از Actuator ها (دستی تا اتوماتیک کامل)
- گواهی ATEX Zone 1/21 برای سیالات انفجاری یا خورنده
- بیش از 50 سال تجربه و تأیید عملکرد در پروژههای نوک، Enel، ArcelorMittal، Veolia
نمونه کاربرد صنعتی
در پروژهی فاضلاب شهری اصفهان، از شیرهای ORBINOX EB Series با عملگر پنوماتیکی برای کنترل دبی خط ورودی استفاده شده است؛ ساخته شده از بدنه استنلس CF8M و Seat EPDM، با کلاس فشار PN10 و تأییدیه ATEX.
