ترانسمیتر 1 بار ویکا مدل A10

جهت پیش فاکتور و قیمت نهایی به شماره 09354241718 پیام دهید
شناسه کالا در انبار: 1023
فروشنده: کد 18160003
تولید کننده: WIKA
تاریخ تحویل: 2-1 روز
ویژگیهای محصول
  • کشور سازنده : آلمان
  • وضیعت محصول : نو
  • اصالت جنس : اصلی
  • گارانتی : ندارد
  • مرجوعی : ندارد
  • روش های ارسال : ارسال رایگان در سرتاسر ایران
تماس برای قیمت

شرکت آلمانی ویکا (WIKA) یکی از معروف ترین سازندگان ابزار دقیق و تجهیزات کنترل پروسه در جهان است.

تولیدات این شرکت شامل ابزار های اندازه گیری  فشار، دما و ……. است .

در حال حاضر شرکت ویکا شامل شبکه ای از صدها  شرکت در بیش از  40 کشور جهان است.

شرکت WIKA هم اکنون بزرگترین تولید کننده ابزارهای اندازه گیری دما و فشار در جهان می باشد.

از معروف ترین تجهیزات مورد استفاده از این کمپانی در صنعت کشور میتوان به مانومتر و ترمومتر و ترانسمیترهای  فشار اشاره نمود.

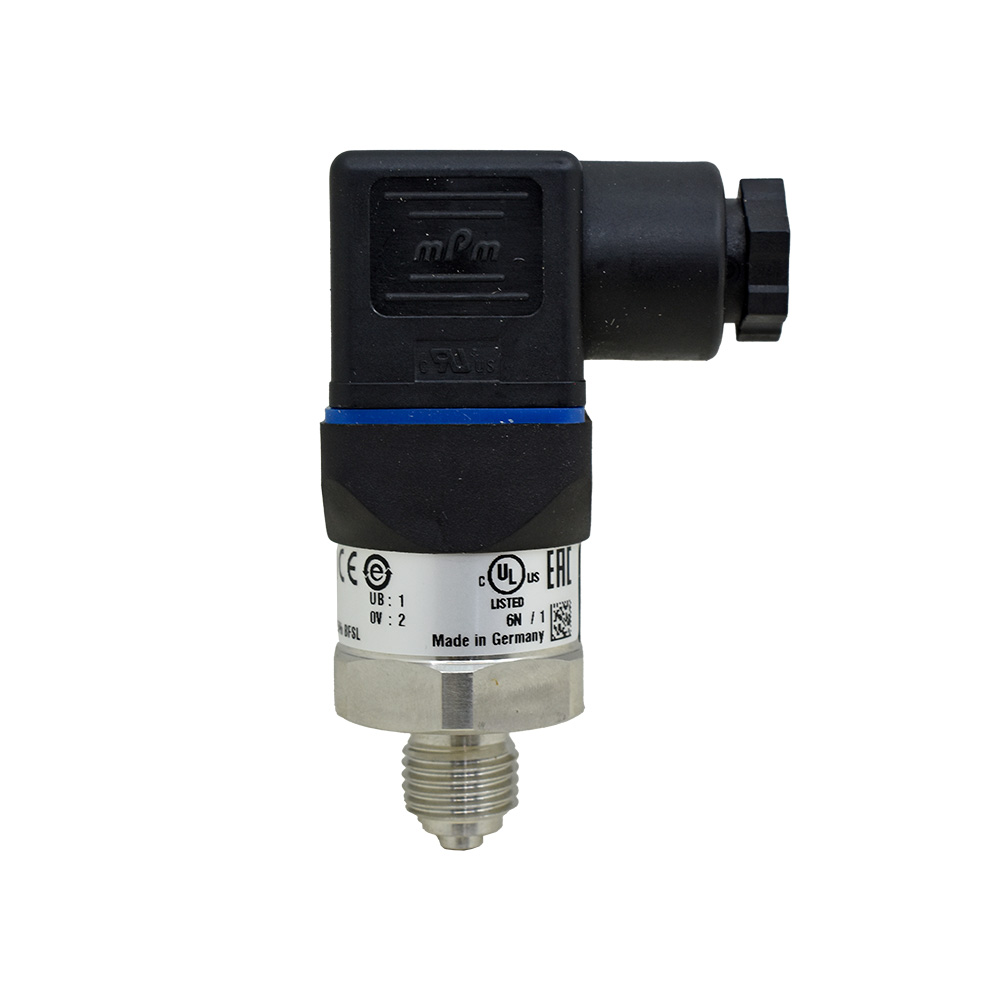

ترانسمیتر ویکا مدل A10

ابزار شرح داده شده در دستورالعمل های عملیاتی با استفاده از تکنولوژی state-of-the art طراحی و تولید شده است.

این تکنولوژی به بالاترین سطح توسعه کلی یک دستگاه ، تکنیک یا زمینه علمی که در یک زمان خاص به دست می آید ، اشاره دارد.

تمام اجزاء در طول فرآیند تولید در معرض معیارهای محیطی و کیفیت دقیق قرار می گیرند.

سیستم های مدیریتی ویکا توسط  9001 ISO  و 14001 ISO  تایید شده است.

این دستورالعمل های عملیاتی حاوی اطلاعاتی مهم در مورد کنترل ابزار است.

الزامات مربوط به ایمنی کار که شامل دستورالعمل های ایمنی و دستورالعمل های کاری است ، مشاهده می شود.

مقررات پیشگیری مربوط به حوادث موضعی و مقررات ایمنی کلی برای محدوده ابزاری مورد استفاده نیز آورده شده است. دستورالعمل های عملیاتی

بخشی از محصول هستند و باید در مجاورت محصول نگه داشته شوند و در هر زمانی توسط پرسنل ماهر در دسترس باشند.

پرسنل ماهر هم باید پیش از شروع هر کاری به دقت دستورالعمل های عملیاتی را بخوانند و درک کنند.



طراحی و عملکرد

ترانسمیتر فشار مدل 10 – A  برای کاربردهای صنعتی عمومی

کاربردها :

ساخت ماشین
کشتی سازی
تکنیک کنترل و اندازه گیری
هیدرولیک و پنوماتیک
پمپ ها و کمپرسورها


ویژگی های خاصترانسمیتر ویکا مدل A10  :

محدوده اندازه گیری از bar 0…0/05 تا 0…1/000
غیر خطی 0.25 % یا 0.5 %
خروجی : mA 20 ….. 4 ، DC : V 10 …… 0 ، DC : V 5 …… 0
اتصالات الکتریکی : کانکتور زاویه ای به فرم A و C ، کانکتور دایره ایx 1 12  M ، کابل خروجی m 2
اتصالات فرآیند NPT 4/1 , E – 3852 DIN  A 4/1 G

ترانسمیتر فشار مدل 10 – A



اجزاء ترانسمیتر فشار مدل 10 – A

1- اتصالات الکتریکی (بسته به ورژن)

2- برچسب محصول

3- اتصالات فرآیند

4- اتصالات رزوه ای فرآیند



شرح ترانسمیتر ویکا مدل A10



ترانسمیتر فشار مدل 10 – A  برای کاربردهای صنعتی عمومی نه تنها به دلیل طراحی جم و جور آن بلکه به دلیل ارائه کیفیت عالی با یک قیمت بسیار رقابتی قابل توجه است.

کاربر می تواند بین غیرخطی بودن 0.25 %  و 0.5 % یکی را انتخاب کند.

ترانسمیتر فشار مدل 10 – A برای استفاده در سراسر جهان از طریق گواهی نامه بین المللی EAC تنظیم شده است.

واحدهای فشار و اتصالات فرآیندی مختلف مورد نیاز برای شرایط عملیاتی ویژه به صورت توجهاتی در دسترس هستند.

در جداول زیر محدوده های اندازه گیری شامل فشار گیج ، فشار مطلق و محدوده اندازه گیری +/- و خلا بر حسب واحدهای mbar ، cm2 / kg ، MPa و کیلوپاسکال آورده شده است.





سیگنال های خروجی



دیگر سیگنال های خروجی بنا به درخواست در جدول زیر ارائه شده است.





ولتاژ منبع ترانسمیتر ویکا مدل A10



منبع تغذیه برای ترانسمیتر فشار باید از طریق یک مدار الکتریکی محدود به انرژی با توجه به بخش ها ساخته شود.





ویژگی های مربوط به دقت



محدوده عدم تکرار پذیری ، سیگنال نویز ، خطای دمایی و drift  طولانی مدت در زیر آورده شده است.





پاسخ زمانی



محدوده دمایی مجاز





اتصالات مربوط به فرآیند





پورت فشار



اتصالات الکتریکی



دیاگرام های مربوط به اتصالات ترانسمیتر ویکا مدل A10

تمام کانکتورهای پوشیده شده با کابل همچون خروجی کابل بدون محافظ دارای همان تخصیص رنگ می باشند.





متریال ها ترانسمیتر ویکا  A10





ابعاد ترانسمیتر فشار بر حسب واحد mm



تجهیزات جانبی و قطعات یدکی ترانسمیتر ویکا  A10

فایل های ضمیمه
کاتالوگ محصولات ویکا
مشخصات محصول
مشخصات عمومی
کشور سازنده آلمان
وضیعت محصول نو
اصالت جنس اصلی
گارانتی ندارد
مرجوعی ندارد
روش های ارسال ارسال رایگان در سرتاسر ایران
مشخصات فنی پرشرترانسمیترها
مدل و سازنده مدل A10 شرکت ویکا آلمان
نوع پرشرترانسمیتر قلمی
واحد اندازه گیری فشار bar
حداقل رنج اندازه گیری فشار 0
حداکثر رنج اندازه گیری فشار 1
نمایشگر ندارد
پروتکل ارتباطی آنالوگ ( 20....4میلی آمپر )
نوع منبع تغذیه DC
انتخاب ولتاژ 8 تا 30 ولت
متریال کانکشن استیل 316L
هوزینگ متریال استیل
نوع کانکشن دنده ایی
سایز کانکشن "1/4
نوع دنده اتصال G
Male/Female Male
دقت 0.5%and0.25%
درجه حفاظتی IP65
درجه حفاظتی EX ندارد
تاییدیه ها CE

شرکت آلمانی ویکا (WIKA) یکی از معروف ترین سازندگان ابزار دقیق و تجهیزات کنترل پروسه در جهان است.

تولیدات این شرکت شامل ابزار های اندازه گیری  فشار، دما و ……. است .

در حال حاضر شرکت ویکا شامل شبکه ای از صدها  شرکت در بیش از  40 کشور جهان است.

شرکت WIKA هم اکنون بزرگترین تولید کننده ابزارهای اندازه گیری دما و فشار در جهان می باشد.

از معروف ترین تجهیزات مورد استفاده از این کمپانی در صنعت کشور میتوان به مانومتر و ترمومتر و ترانسمیترهای  فشار اشاره نمود.

ترانسمیتر ویکا مدل A10

ابزار شرح داده شده در دستورالعمل های عملیاتی با استفاده از تکنولوژی state-of-the art طراحی و تولید شده است.

این تکنولوژی به بالاترین سطح توسعه کلی یک دستگاه ، تکنیک یا زمینه علمی که در یک زمان خاص به دست می آید ، اشاره دارد.

تمام اجزاء در طول فرآیند تولید در معرض معیارهای محیطی و کیفیت دقیق قرار می گیرند.

سیستم های مدیریتی ویکا توسط  9001 ISO  و 14001 ISO  تایید شده است.

این دستورالعمل های عملیاتی حاوی اطلاعاتی مهم در مورد کنترل ابزار است.

الزامات مربوط به ایمنی کار که شامل دستورالعمل های ایمنی و دستورالعمل های کاری است ، مشاهده می شود.

مقررات پیشگیری مربوط به حوادث موضعی و مقررات ایمنی کلی برای محدوده ابزاری مورد استفاده نیز آورده شده است. دستورالعمل های عملیاتی

بخشی از محصول هستند و باید در مجاورت محصول نگه داشته شوند و در هر زمانی توسط پرسنل ماهر در دسترس باشند.

پرسنل ماهر هم باید پیش از شروع هر کاری به دقت دستورالعمل های عملیاتی را بخوانند و درک کنند.



طراحی و عملکرد

ترانسمیتر فشار مدل 10 – A  برای کاربردهای صنعتی عمومی

کاربردها :

ساخت ماشین
کشتی سازی
تکنیک کنترل و اندازه گیری
هیدرولیک و پنوماتیک
پمپ ها و کمپرسورها


ویژگی های خاصترانسمیتر ویکا مدل A10  :

محدوده اندازه گیری از bar 0…0/05 تا 0…1/000
غیر خطی 0.25 % یا 0.5 %
خروجی : mA 20 ….. 4 ، DC : V 10 …… 0 ، DC : V 5 …… 0
اتصالات الکتریکی : کانکتور زاویه ای به فرم A و C ، کانکتور دایره ایx 1 12  M ، کابل خروجی m 2
اتصالات فرآیند NPT 4/1 , E – 3852 DIN  A 4/1 G

ترانسمیتر فشار مدل 10 – A



اجزاء ترانسمیتر فشار مدل 10 – A

1- اتصالات الکتریکی (بسته به ورژن)

2- برچسب محصول

3- اتصالات فرآیند

4- اتصالات رزوه ای فرآیند



شرح ترانسمیتر ویکا مدل A10



ترانسمیتر فشار مدل 10 – A  برای کاربردهای صنعتی عمومی نه تنها به دلیل طراحی جم و جور آن بلکه به دلیل ارائه کیفیت عالی با یک قیمت بسیار رقابتی قابل توجه است.

کاربر می تواند بین غیرخطی بودن 0.25 %  و 0.5 % یکی را انتخاب کند.

ترانسمیتر فشار مدل 10 – A برای استفاده در سراسر جهان از طریق گواهی نامه بین المللی EAC تنظیم شده است.

واحدهای فشار و اتصالات فرآیندی مختلف مورد نیاز برای شرایط عملیاتی ویژه به صورت توجهاتی در دسترس هستند.

در جداول زیر محدوده های اندازه گیری شامل فشار گیج ، فشار مطلق و محدوده اندازه گیری +/- و خلا بر حسب واحدهای mbar ، cm2 / kg ، MPa و کیلوپاسکال آورده شده است.





سیگنال های خروجی



دیگر سیگنال های خروجی بنا به درخواست در جدول زیر ارائه شده است.





ولتاژ منبع ترانسمیتر ویکا مدل A10



منبع تغذیه برای ترانسمیتر فشار باید از طریق یک مدار الکتریکی محدود به انرژی با توجه به بخش ها ساخته شود.





ویژگی های مربوط به دقت



محدوده عدم تکرار پذیری ، سیگنال نویز ، خطای دمایی و drift  طولانی مدت در زیر آورده شده است.





پاسخ زمانی



محدوده دمایی مجاز





اتصالات مربوط به فرآیند





پورت فشار



اتصالات الکتریکی



دیاگرام های مربوط به اتصالات ترانسمیتر ویکا مدل A10

تمام کانکتورهای پوشیده شده با کابل همچون خروجی کابل بدون محافظ دارای همان تخصیص رنگ می باشند.





متریال ها ترانسمیتر ویکا  A10





ابعاد ترانسمیتر فشار بر حسب واحد mm



تجهیزات جانبی و قطعات یدکی ترانسمیتر ویکا  A10
