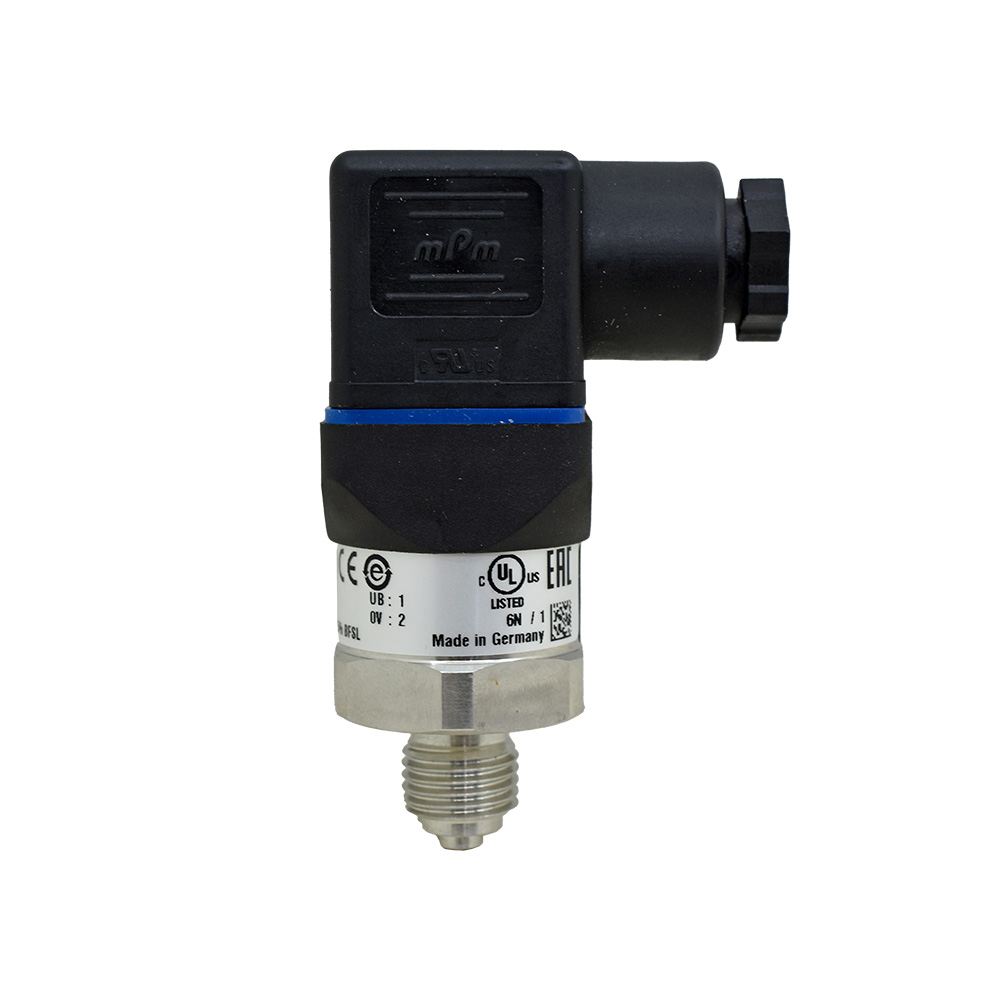

ترانسمیتر فشار 40 بار ویکا مدل A10

09354241718
ویژگیهای محصول
  • کشور سازنده : آلمان
  • وضیعت محصول : نو
  • اصالت جنس : اصلی
  • گارانتی : ندارد
  • مرجوعی : ندارد
  • روش های ارسال : ارسال رایگان در سرتاسر ایران
شناسه کالا در انبار: 10374
فروشنده: تایید شده 18160135
دسترسی: 1 عدد در انبار
تولید کننده: WIKA
تاریخ تحویل: 2-1 روز
تماس برای قیمت

کالای مشابه دارید؟ در پیکاتک بفروش

شرکت آلمانی ویکا (WIKA) یکی از معروف ترین سازندگان ابزار دقیق و تجهیزات کنترل پروسه در جهان است.

تولیدات این شرکت شامل ابزار های اندازه گیری  فشار، دما و ……. است .

در حال حاضر شرکت ویکا شامل شبکه ای از صدها  شرکت در بیش از  40 کشور جهان است.

شرکت WIKA هم اکنون بزرگترین تولید کننده ابزارهای اندازه گیری دما و فشار در جهان می باشد.

از معروف ترین تجهیزات مورد استفاده از این کمپانی در صنعت کشور میتوان به مانومتر و ترمومتر و ترانسمیترهای  فشار اشاره نمود.

ترانسمیتر ویکا مدل A10

ابزار شرح داده شده در دستورالعمل های عملیاتی با استفاده از تکنولوژی state-of-the art طراحی و تولید شده است.

این تکنولوژی به بالاترین سطح توسعه کلی یک دستگاه ، تکنیک یا زمینه علمی که در یک زمان خاص به دست می آید ، اشاره دارد.

تمام اجزاء در طول فرآیند تولید در معرض معیارهای محیطی و کیفیت دقیق قرار می گیرند.

سیستم های مدیریتی ویکا توسط  9001 ISO  و 14001 ISO  تایید شده است.

این دستورالعمل های عملیاتی حاوی اطلاعاتی مهم در مورد کنترل ابزار است.

الزامات مربوط به ایمنی کار که شامل دستورالعمل های ایمنی و دستورالعمل های کاری است ، مشاهده می شود.

مقررات پیشگیری مربوط به حوادث موضعی و مقررات ایمنی کلی برای محدوده ابزاری مورد استفاده نیز آورده شده است. دستورالعمل های عملیاتی

بخشی از محصول هستند و باید در مجاورت محصول نگه داشته شوند و در هر زمانی توسط پرسنل ماهر در دسترس باشند.

پرسنل ماهر هم باید پیش از شروع هر کاری به دقت دستورالعمل های عملیاتی را بخوانند و درک کنند.



لینک های مفید: قیمت پرشرترانسمیتر



طراحی و عملکرد

ترانسمیتر فشار مدل 10 – A  برای کاربردهای صنعتی عمومی

کاربردها :

ساخت ماشین
کشتی سازی
تکنیک کنترل و اندازه گیری
هیدرولیک و پنوماتیک
پمپ ها و کمپرسورها


ویژگی های خاصترانسمیتر ویکا مدل A10  :

محدوده اندازه گیری از bar 0…0/05 تا 0…1/000
غیر خطی 0.25 % یا 0.5 %
خروجی : mA 20 ….. 4 ، DC : V 10 …… 0 ، DC : V 5 …… 0
اتصالات الکتریکی : کانکتور زاویه ای به فرم A و C ، کانکتور دایره ایx 1 12  M ، کابل خروجی m 2
اتصالات فرآیند NPT 4/1 , E – 3852 DIN  A 4/1 G

ترانسمیتر فشار مدل 10 – A



اجزاء ترانسمیتر فشار مدل 10 – A

1- اتصالات الکتریکی (بسته به ورژن)

2- برچسب محصول

3- اتصالات فرآیند

4- اتصالات رزوه ای فرآیند



شرح ترانسمیتر ویکا مدل A10



ترانسمیتر فشار مدل 10 – A  برای کاربردهای صنعتی عمومی نه تنها به دلیل طراحی جم و جور آن بلکه به دلیل ارائه کیفیت عالی با یک قیمت بسیار رقابتی قابل توجه است.

کاربر می تواند بین غیرخطی بودن 0.25 %  و 0.5 % یکی را انتخاب کند.

ترانسمیتر فشار مدل 10 – A برای استفاده در سراسر جهان از طریق گواهی نامه بین المللی EAC تنظیم شده است.

واحدهای فشار و اتصالات فرآیندی مختلف مورد نیاز برای شرایط عملیاتی ویژه به صورت توجهاتی در دسترس هستند.

در جداول زیر محدوده های اندازه گیری شامل فشار گیج ، فشار مطلق و محدوده اندازه گیری +/- و خلا بر حسب واحدهای mbar ، cm2 / kg ، MPa و کیلوپاسکال آورده شده است.





سیگنال های خروجی



دیگر سیگنال های خروجی بنا به درخواست در جدول زیر ارائه شده است.





ولتاژ منبع ترانسمیتر ویکا مدل A10



منبع تغذیه برای ترانسمیتر فشار باید از طریق یک مدار الکتریکی محدود به انرژی با توجه به بخش ها ساخته شود.





ویژگی های مربوط به دقت



محدوده عدم تکرار پذیری ، سیگنال نویز ، خطای دمایی و drift  طولانی مدت در زیر آورده شده است.





پاسخ زمانی



محدوده دمایی مجاز





اتصالات مربوط به فرآیند





پورت فشار



اتصالات الکتریکی



دیاگرام های مربوط به اتصالات ترانسمیتر ویکا مدل A10

تمام کانکتورهای پوشیده شده با کابل همچون خروجی کابل بدون محافظ دارای همان تخصیص رنگ می باشند.





متریال ها ترانسمیتر ویکا  A10





ابعاد ترانسمیتر فشار بر حسب واحد mm



تجهیزات جانبی و قطعات یدکی ترانسمیتر ویکا  A10

مشخصات محصول
مشخصات عمومی
وضعیت تخفیف تخفیف دارد
کشور سازنده آلمان
وضیعت محصول نو
اصالت جنس اصلی
گارانتی ندارد
مرجوعی ندارد
روش های ارسال ارسال رایگان در سرتاسر ایران
مشخصات فنی پرشرترانسمیترها
مدل و سازنده ترانسمیتر فشار 40 بار ویکا مدل A10
نوع پرشرترانسمیتر قلمی
واحد اندازه گیری فشار bar
رنج/واحد 0-40
حداقل رنج اندازه گیری فشار 0
حداکثر رنج اندازه گیری فشار 40
نمایشگر ندارد
دمای فرآیندی ℃100 ⁓40-
خروجی/پروتکل ارتباطی 4-20mA(Analog)
نوع منبع تغذیه DC
انتخاب ولتاژ 8-30V
متریال بدنه (Housing) استیل
متریال اتصال(Connection) SS 316L
متریال سنسور(دیافراگم) SS 316L
سایز اتصال(Connection) "1/4
نوع اتصال دنده ایی
نوع دنده اتصال NPT
Male/Female Male
دقت اندازه گیری % 0.5
درجه حفاظتی IP IP65
درجه حفاظتی ضدانفجار(Ex) ندارد

شرکت آلمانی ویکا (WIKA) یکی از معروف ترین سازندگان ابزار دقیق و تجهیزات کنترل پروسه در جهان است.

تولیدات این شرکت شامل ابزار های اندازه گیری  فشار، دما و ……. است .

در حال حاضر شرکت ویکا شامل شبکه ای از صدها  شرکت در بیش از  40 کشور جهان است.

شرکت WIKA هم اکنون بزرگترین تولید کننده ابزارهای اندازه گیری دما و فشار در جهان می باشد.

از معروف ترین تجهیزات مورد استفاده از این کمپانی در صنعت کشور میتوان به مانومتر و ترمومتر و ترانسمیترهای  فشار اشاره نمود.

ترانسمیتر ویکا مدل A10

ابزار شرح داده شده در دستورالعمل های عملیاتی با استفاده از تکنولوژی state-of-the art طراحی و تولید شده است.

این تکنولوژی به بالاترین سطح توسعه کلی یک دستگاه ، تکنیک یا زمینه علمی که در یک زمان خاص به دست می آید ، اشاره دارد.

تمام اجزاء در طول فرآیند تولید در معرض معیارهای محیطی و کیفیت دقیق قرار می گیرند.

سیستم های مدیریتی ویکا توسط  9001 ISO  و 14001 ISO  تایید شده است.

این دستورالعمل های عملیاتی حاوی اطلاعاتی مهم در مورد کنترل ابزار است.

الزامات مربوط به ایمنی کار که شامل دستورالعمل های ایمنی و دستورالعمل های کاری است ، مشاهده می شود.

مقررات پیشگیری مربوط به حوادث موضعی و مقررات ایمنی کلی برای محدوده ابزاری مورد استفاده نیز آورده شده است. دستورالعمل های عملیاتی

بخشی از محصول هستند و باید در مجاورت محصول نگه داشته شوند و در هر زمانی توسط پرسنل ماهر در دسترس باشند.

پرسنل ماهر هم باید پیش از شروع هر کاری به دقت دستورالعمل های عملیاتی را بخوانند و درک کنند.



لینک های مفید: قیمت پرشرترانسمیتر



طراحی و عملکرد

ترانسمیتر فشار مدل 10 – A  برای کاربردهای صنعتی عمومی

کاربردها :

ساخت ماشین
کشتی سازی
تکنیک کنترل و اندازه گیری
هیدرولیک و پنوماتیک
پمپ ها و کمپرسورها


ویژگی های خاصترانسمیتر ویکا مدل A10  :

محدوده اندازه گیری از bar 0…0/05 تا 0…1/000
غیر خطی 0.25 % یا 0.5 %
خروجی : mA 20 ….. 4 ، DC : V 10 …… 0 ، DC : V 5 …… 0
اتصالات الکتریکی : کانکتور زاویه ای به فرم A و C ، کانکتور دایره ایx 1 12  M ، کابل خروجی m 2
اتصالات فرآیند NPT 4/1 , E – 3852 DIN  A 4/1 G

ترانسمیتر فشار مدل 10 – A



اجزاء ترانسمیتر فشار مدل 10 – A

1- اتصالات الکتریکی (بسته به ورژن)

2- برچسب محصول

3- اتصالات فرآیند

4- اتصالات رزوه ای فرآیند



شرح ترانسمیتر ویکا مدل A10



ترانسمیتر فشار مدل 10 – A  برای کاربردهای صنعتی عمومی نه تنها به دلیل طراحی جم و جور آن بلکه به دلیل ارائه کیفیت عالی با یک قیمت بسیار رقابتی قابل توجه است.

کاربر می تواند بین غیرخطی بودن 0.25 %  و 0.5 % یکی را انتخاب کند.

ترانسمیتر فشار مدل 10 – A برای استفاده در سراسر جهان از طریق گواهی نامه بین المللی EAC تنظیم شده است.

واحدهای فشار و اتصالات فرآیندی مختلف مورد نیاز برای شرایط عملیاتی ویژه به صورت توجهاتی در دسترس هستند.

در جداول زیر محدوده های اندازه گیری شامل فشار گیج ، فشار مطلق و محدوده اندازه گیری +/- و خلا بر حسب واحدهای mbar ، cm2 / kg ، MPa و کیلوپاسکال آورده شده است.





سیگنال های خروجی



دیگر سیگنال های خروجی بنا به درخواست در جدول زیر ارائه شده است.





ولتاژ منبع ترانسمیتر ویکا مدل A10



منبع تغذیه برای ترانسمیتر فشار باید از طریق یک مدار الکتریکی محدود به انرژی با توجه به بخش ها ساخته شود.





ویژگی های مربوط به دقت



محدوده عدم تکرار پذیری ، سیگنال نویز ، خطای دمایی و drift  طولانی مدت در زیر آورده شده است.





پاسخ زمانی



محدوده دمایی مجاز





اتصالات مربوط به فرآیند





پورت فشار



اتصالات الکتریکی



دیاگرام های مربوط به اتصالات ترانسمیتر ویکا مدل A10

تمام کانکتورهای پوشیده شده با کابل همچون خروجی کابل بدون محافظ دارای همان تخصیص رنگ می باشند.





متریال ها ترانسمیتر ویکا  A10





ابعاد ترانسمیتر فشار بر حسب واحد mm



تجهیزات جانبی و قطعات یدکی ترانسمیتر ویکا  A10
