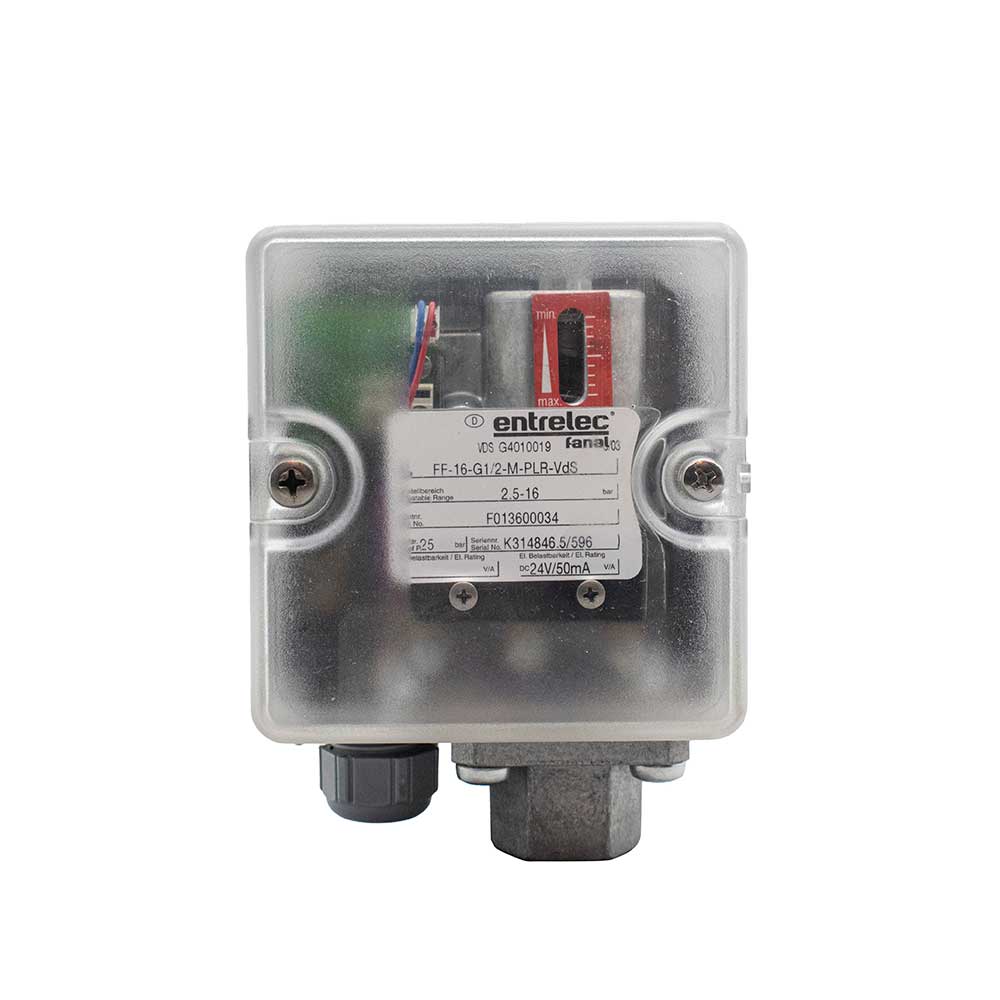

پرشر سوئیچ یا سوئیچ فشار چیست؟
پرشر سوئیچ یا همان سوئیچ فشار، سوئیچ کنترل فشار می باشد که وظیفه اصلی آن ها تنطیم فشار مخازن و یا جلوگیری از افزایش فشار در محیط های تحت فشار در صنعت های مختلف می باشد.
این پرشر سوئیج یا کنترلر های فشار دارای یک کنتاکت الکتریکی می باشند، همچنین با رسیدن فشار به مقدار مشخص شده، کنتاکت فعال می گردد و سیگنال الکتریکی ارسال می شود و در نهایت سوئیچ قطع یا وصل می گردد.(از حالت باز به بسته یا بالعکس تغییر وضعیت میدهد.)
مهم ترین وظیفه پرشرسوئیچ ها برقراری ایمنی و کنترل در سیستم های تحت فشار می باشد، همچنین پرشرسوئیچ ها با توجه به کاربری که دارند و فشار کاری ، در انواع مختلفی عرضه می شوند.
انواع پرشرسوئیچ ها بر اساس عملکرد
• پرشر سوئیچ هیدرولیک
• پرشر سوئیچ پنوماتیک
پرشرسوئیچ پنوماتیک
این پرشر سوئیچ پنوماتیک به صورت پرشرسوئیچ هوا می باشد.
پرشرسوئیچ هوا
ساده ترین نوع پرشرسوئیچ ها پرشر سوئیچ هوا می باشد که در سیستم های پنوماتیک کاربرد بسیار زیادی دارند.
انواع برند پرشرسوئیچ
برخی از بزرگترین شرکت های تولیدکننده پرشر سوئیچ عبارت اند از:
• پرشر سوئیچ هانیول (HONEYWELL)
• پرشر سوئیچ ویکا (WIKA)
• پرشر سوئیچ ساگینومیا (SAGINOMIYA)
• پرشر سوئیچ دانفوس (DANFOSS)
• پرشر سوئیچ ای بی بی(ABB)
• پرشر سوئیچ یونایتد الکتریک(UE)
انواع پرشر سوئیچ از نظر نوع اندازه گیری
پرشر سوئیچ ها با مکانیزم های مختلفی توانایی اندازه گیری و کنترل فشار را خواهند داشت. این مکانیزم ها عبارت اند از:
• پرشرسوئیچ کپسولی
• پرشرسوئیج بردونی
• پرشرسوئیچ بیلوزدار
• پرشرسوئیچ دیافراگمی
• پرشر سوئیج پیستونی دیافراگمی
• پرشرسوئیچ پیستونی
• پرشرسوئیچ تفاضلی یا دیفرانسیل
کاربرد های پرشرسوئیچ پنوماتیک
• شمارش ترافیک و پمپ بنزین
• مصارف خانگی
• روشن و خاموش کردن زنگ هشدار در کابین خلبان
• قطع جریان الکتریکی کمپرسور گاز
• باتری ها
• قطع کمپرسور گاز
پرشرسوئیچ هیدرولیک
• پرشرسوئیچ ضد انفجار
• پرشرسوئیچ آب
• پرشرسوئیچ گاز
• پرشرسوئیچ بخار
پرشرسوئیچ بخار
درواقع پرشر سوئیچ بخار، با بخار عمل می کند، همچنین پرشر سوئیچ های بخار بایستی قابلیت تحمل دمای بالا و رطوبت را داشته باشند.
از پرشرسوئیچ بخار می توان برای خنک کردن آب، روغن، هوا و فلورید هیدروژن بهره جست.
پرشرسوئیچ های بخار به دو صورت NO یا NC می باشند و زمانی که فشار به آن مقدار تعیین شده برسد آلارم این تجهیز روشن می شود.
پرشرسوئیچ گاز
در پرشر سوئیچ های گازی بایستی تا جایی که امکان دارد مانع از جرقه زدن در قسمت الکتریکی شد، همچنین پرشرسوئیچ گاز برای گازهای مشتعل نیز کاربرد دارند..
پرشرسوئیچ آب
پرشر سوئیچ آب در صنایع هیدرولیک نظیر خودرو جهت نشان دادن هشدار هنکامی که فشار روغن موتور از سطح قابل قبول و ایمن پایین تر باشد کاربرد های زیادی دارد.
علاوه براین پرشر سوئیچ های آب در پمپ های آب و خطوط آبرسانی نیز کاربرد های بسیاری دارند.
پرشرسوئیچ ضد انفجار
پرشر سوئیچ ضد انفجاری در مواردی که خطر آتش سوزی ناشی از جرقه و گاز قابل اشتعال وجود دارد کاربرد دارند. محفظه پرشرسوئیچ ضد انفحار در مقابل جرقه و نفوذ گازهای محیطی مقاوم می باشد.
کاربرد پرشر سوئیچ
• کمپرسورهای گاز الکترونیکی
• پمپ های آب
• قادر به کنترل شارژ در داخل باتری
• پنل فشار در درب های کشویی
• فعال کردن آلارم در صورت افت فشار در داخل هواپیما
• امکان سوئیچینگ در جریان های بالا
انواع پرشر سوئیچ
به طور کلی دو نوع پرشر سوئیچ وجود دارد: الکترومکانیکی و حالت جامد (Solid State). در سوئیچهای الکترومکانیکی انواع مختلفی از سنسورها برای اندازه گیری فشار استفاده میشوند که بسته به ویژگیهای این سنسور، محدوده کاری سوئیچ مشخص میشود. بعضی از این مدلها به شرح زیر هستند:
پرشر سوئیچ دیافراگمی
در این نوع از پرشر سوئیچ از یک دیافراگم فلزی برای فعالسازی سوئیچ استفاده میشود. چنین سوئیچهایی تا فشار 10 اتمسفر میتوانند کار کنند و خطایی برابر با 0.5 درصد دارند. نقطه ضعف این پرشر سوئیچها در این است که تعداد چرخههای کمی را در مدت زمان مشخص میتوانند پاسخگو باشند (کمتر 25 چرخه در دقیقه).
پرشر سوئیچ لوله بوردونی
برای تشخیص تغییرات فشار، از لوله بردونی در این نوع از سوئیچ استفاده میشود. لوله بوردون از یک لوله فلزی خمیده بیضوی تشکیل میشود که در صورت افزایش فشار، این لوله باز میشود و اگر فشار کاهش پیدا کند، این لوله به سمت داخل حرکت میکند. محدوده کاری سوئیچهای بوردونی میان 3.5 تا 120 مگاپاسکال بوده و خطای آنها هم 0.5 درصد است. همانند پرشر سوئیچ دیافراگمی، مدل بوردونی هم نرخ چرخه پایینی دارد (کمتر از 25 چرخه در دقیقه).
پرشر سوئیچ پیستونی
در این نوع از پرشر سوئیچ، از یک پیستون که توسط اورینگ آببندی شده است، استفاده میشود که با وارد شدن فشار به یک فنر، زبانه سوئیچ حرکت میکند. این سوئیچها تا فشار 80 مگاپاسکال نیز میتوانند کار کنند. خطای پرشر سوئیچهای پیستونی در حدود 2 درصد است و طول عمری تا 2.5 میلیون چرخه را دارند.
پرشر سوئیچ پیستونی-دیافراگمی
در این نوع از کنترلر، از یک دیافراگم الاستومتری استفاده میشود که باعث حرکت پیستون میشود و این پیستون زبانه سوئیچ را حرکت میدهد. محدوده کاری این سوئیچها از فشار خلا تا 11 مگاپاسکال است و دقتی با خطای 2 درصدی دارند.
پرشر سوئیچ حالت جامد (سالید استیت)
در سال 1980 اولین پرشر سوئیچ سالید استیت معرفی شد که از ترکیب یک کرنش سنج و یک ترایاک است. پرشر سوئیچهای حالت جامد امروزی 1 تا 4 نقطه سوئیچ مختلف دارند و قابل برنامه ریزی هستند. همچنین خروجی آنها به صورت سیگنال دیجیتال یا آنالوگ میتواند باشد و بر روی آنها نیز یک صفحه نمایش قرار میگیرد. از مزیتهای پرشر سوئیچهای سالید استیت نسبت به نمونههای الکترومکانیکی میتوان به خطای کمتر در حدود 0.25 درصد، مقاومت در برابر لرزش و ضربه، توانایی کار کردن در طیف گستردهای از فشارها، پایداری در طول زمان و طول عمر بسیار بیشتر اشاره کرد.
