پرشر سوئیچ دلتا (Delta Pressure Switch)
پرشر سوئیچ دلتا یکی از تجهیزات مورد استفاده برای تشخیص و کنترل وضعیت فشار در سیستم‌های صنعتی است. این تجهیزات زمانی کاربرد دارند که به‌جای اندازه‌گیری پیوسته فشار، لازم باشد رسیدن فشار به یک نقطه مشخص تشخیص داده شده و یک فرمان الکتریکی برای مدار کنترل، آلارم، Interlock یا تجهیزات حفاظتی ایجاد شود.
Delta Controls پرشر سوئیچ‌های خود را در مدل‌ها و ساختارهای مختلف برای محدوده‌های متفاوت فشار و شرایط محیطی عرضه کرده است. در این خانواده می‌توان نسخه‌های Weatherproof و Flameproof/Explosionproof، مدل‌های مناسب فشارهای بالا و گزینه‌های مختلف از نظر نوع کنتاکت، متریال قسمت‌های در تماس با سیال و اتصال فرایندی را مشاهده کرد.
مدل Delta S24 یکی از پرشر سوئیچ‌های این برند است، اما برای انتخاب پرشر سوئیچ دلتا نباید تنها به شماره مدل توجه کرد. رنج فشار، Set Point، فشار کاری، نوع سیال، شرایط محیطی، نوع کنتاکت و اتصال فرایندی باید متناسب با Application بررسی شوند.
پرشر سوئیچ دلتا چیست؟
پرشر سوئیچ دلتا تجهیزی است که تغییرات فشار را به تغییر وضعیت یک کنتاکت الکتریکی تبدیل می‌کند. زمانی که فشار به نقطه تنظیم‌شده یا Set Point برسد، مکانیزم داخلی باعث تغییر وضعیت Microswitch می‌شود و این تغییر می‌تواند توسط مدار فرمان یا سیستم کنترل مورد استفاده قرار گیرد.
این عملکرد باعث می‌شود Pressure Switch با پرشر ترانسمیتر تفاوت داشته باشد. ترانسمیتر فشار معمولاً مقدار فشار را به‌صورت یک سیگنال پیوسته مانند 4–20 mA منتقل می‌کند، در حالی که پرشر سوئیچ بیشتر برای تشخیص یک وضعیت مشخص مانند Low Pressure یا High Pressure مورد استفاده قرار می‌گیرد.
به همین دلیل پرشر سوئیچ‌های Delta می‌توانند در مدارهای حفاظتی، سیستم‌های هشدار و کنترل تجهیزات فرایندی کاربرد داشته باشند.

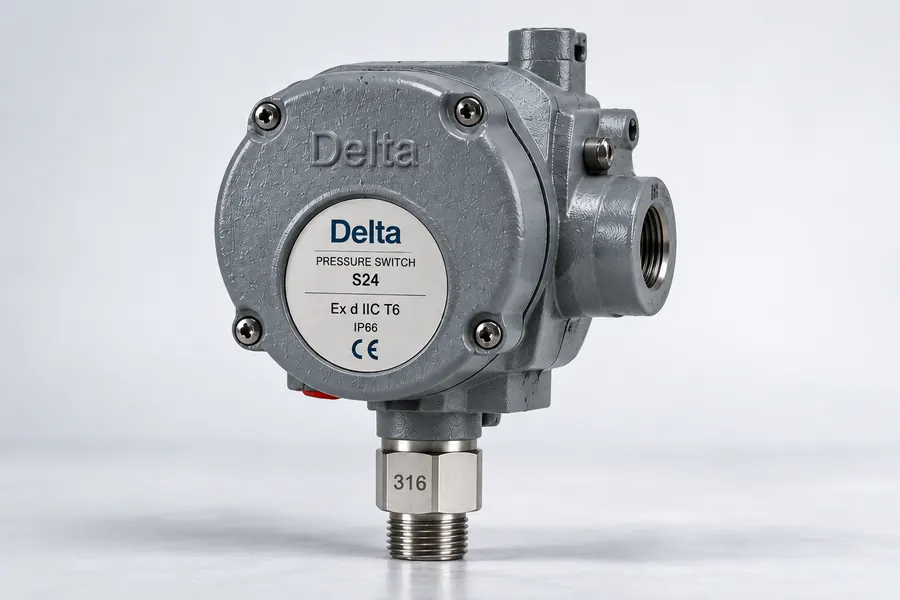

پرشر سوئیچ دلتا S24
Delta S24 یکی از مدل‌های خانواده پرشر سوئیچ‌های Delta Controls است که برای کاربردهای صنعتی و نسخه‌های مناسب محیط‌های Hazardous ارائه شده است.
در اطلاعات فنی این خانواده، رنج‌های قابل ارائه تا 700 bar، حداکثر فشار کاری تا 1000 bar، حفاظت IP66، نسخه‌های Weatherproof و Explosionproof، امکان استفاده از SPDT یا DPDT و گزینه‌های مختلف برای Wetted Parts و Process Connection ذکر شده است.
تکرارپذیری Set Point برای S24 نیز در اطلاعات فنی تا ±1% از Span در دمای محیط 20°C اعلام شده است.
با این حال این اعداد نباید برای تمام Pressure Switchهای Delta تعمیم داده شوند. هنگام سفارش S24 باید کد کامل تجهیز و Datasheet نسخه موردنظر بررسی شود؛ زیرا رنج، متریال، کنتاکت، اتصال و سایر Optionها می‌توانند متفاوت باشند.
نحوه عملکرد پرشر سوئیچ Delta
اساس عملکرد پرشر سوئیچ‌های مکانیکی Delta بر تشخیص تغییر فشار و انتقال آن به مکانیزم سوئیچینگ است. بسته به سری و مدل، ساختار بخش حساس به فشار می‌تواند متفاوت باشد.
به‌طور کلی عملکرد تجهیز را می‌توان به این صورت در نظر گرفت:
تغییر فشار فرایند → حرکت المان حساس به فشار → تحریک مکانیزم داخلی → تغییر وضعیت کنتاکت الکتریکی
Set Point مشخص می‌کند که این تغییر وضعیت در چه فشاری اتفاق بیفتد.
در برخی خانواده‌های Delta امکان تنظیم Set Point در محدوده تجهیز وجود دارد. همچنین بسته به مدل، ساختارهای مختلف Switching مانند SPDT یا DPDT و گزینه‌هایی مانند Microswitch هرمتیک نیز ارائه شده‌اند.
بنابراین هنگام تعویض یک Pressure Switch قدیمی، فقط یکسان بودن رنج فشار کافی نیست و مشخصات الکتریکی و Switching نیز باید بررسی شوند.
انواع پرشر سوئیچ دلتا
پرشر سوئیچ‌های Delta را می‌توان بر اساس شرایط کاری و طراحی به چند گروه کلی تقسیم کرد.
پرشر سوئیچ ضد انفجار دلتا
در محیط‌هایی که احتمال حضور گاز یا بخارات قابل اشتعال وجود دارد، انتخاب نوع Enclosure اهمیت زیادی پیدا می‌کند. Delta برای برخی خانواده‌های Pressure Switch نسخه‌های Flameproof / Explosionproof ارائه کرده است.
برای مثال در خانواده S21، S22 و S24 گزینه‌های Explosionproof و Flameproof وجود دارند و برای S24 مشخصاتی مانند IP66 و نسخه‌های مناسب Enclosureهای صنعتی ارائه شده است.
البته عبارت «ضد انفجار» به‌تنهایی برای انتخاب کافی نیست. Certification، Gas Group، Temperature Class و مشخصات دقیق مدل باید با الزامات Hazardous Area پروژه تطبیق داده شوند.
پرشر سوئیچ Weatherproof دلتا
در بسیاری از کاربردهای صنعتی محیط Hazardous نیست، اما تجهیز همچنان در معرض گردوغبار، رطوبت و شرایط محیطی قرار دارد. در چنین شرایطی می‌توان از نسخه‌های Weatherproof متناسب با شرایط پروژه استفاده کرد.
در انتخاب این مدل‌ها نیز درجه حفاظت Enclosure و شرایط واقعی محل نصب باید با Datasheet همان مدل تطبیق داده شود.
پرشر سوئیچ فشار بالا Delta
Delta مدل‌هایی برای محدوده‌های فشار بالا نیز عرضه کرده است. برای نمونه خانواده S شامل مدل‌هایی با رنج‌های بالا است و S24 بسته به نسخه می‌تواند برای محدوده‌های فشار قابل توجه مورد استفاده قرار گیرد.
این ویژگی باعث می‌شود محصولات Delta برای کاربردهایی که علاوه بر Switching به تحمل فشار بالا نیاز دارند نیز قابل بررسی باشند.

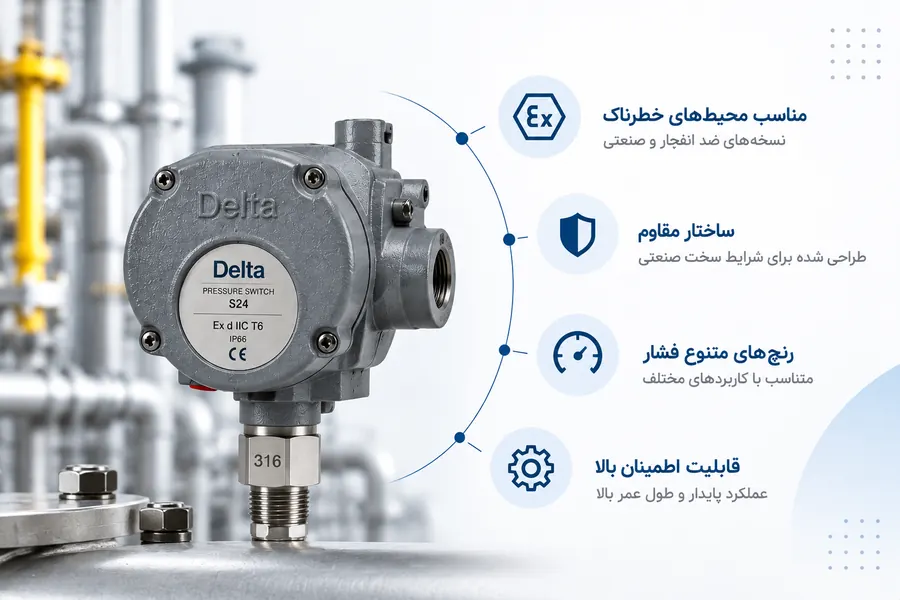

مشخصات فنی پرشر سوئیچ دلتا
مشخصات دقیق بین مدل‌های مختلف متفاوت است؛ بنابراین هنگام انتخاب بهتر است به جای استفاده از یک مشخصات ثابت برای تمام Pressure Switchهای Delta، پارامترهای زیر بررسی شوند:
مشخصات فنی | Delta S24 |
نوع تجهیز | پرشر سوئیچ صنعتی |
مدل | S24 |
محدوده فشار قابل ارائه | تا 700 bar (10,000 psi) |
حداکثر فشار کاری | تا 1000 bar (15,000 psi) |
تنظیم Set Point | قابل تنظیم در محل با Reference Scale |
نوع کنتاکت | SPDT یا DPDT |
Repeatability نقطه تنظیم | ±1% از Span در دمای 20°C |
درجه حفاظت | IP66 |
نسخه Weatherproof | NEMA 4 / 4X / IP66 |
نسخه Explosionproof | NEMA 4 / 4X / 7 / 9 |
نسخه Flameproof | EEx d IIC / ATEX |
Wetted Parts | 316 Stainless Steel یا Nickel Alloy (Monel) |
Process Connection | Rc ¼ BSP، ¼ NPT Female، ½ NPT Female یا ½ NPT Male |
نوع Microswitch | گزینه Hermetically Sealed موجود است |
Electrical Rating | 5A در برخی کنتاکت‌ها؛ 1A برای Gold Contacts |
سازگاری NACE | گزینه سازگار با NACE MR-01-75 |
وزن | بسته به Configuration حدود 2.7 تا 6.6 kg |
برای مثال در مدل S24 گزینه‌هایی از 316 Stainless Steel و Nickel Alloy (Monel) برای بخش‌های در تماس با سیال و اتصالات فرایندی مختلف از خانواده BSP و NPT ارائه شده‌اند.
کاربرد پرشر سوئیچ Delta
Pressure Switchهای Delta بسته به مدل و مشخصات فنی می‌توانند در صنایع و سیستم‌های مختلف مورد استفاده قرار گیرند. برخی کاربردهای رایج شامل موارد زیر هستند:
- تشخیص افت فشار یا افزایش فشار
- ایجاد High Pressure Alarm و Low Pressure Alarm
- استفاده در مدارهای Interlock
- حفاظت از تجهیزات در برابر شرایط نامناسب فشار
- کنترل وضعیت فشار در خطوط فرایندی
- سیستم‌های هیدرولیک و پنوماتیک
- تجهیزات نفت، گاز و پتروشیمی
- سیستم‌های صنعتی نصب‌شده در Hazardous Area
برای مثال در یک سیستم حفاظتی می‌توان Pressure Switch را به‌گونه‌ای تنظیم کرد که در صورت عبور فشار از یک مقدار تعیین‌شده، وضعیت کنتاکت تغییر کند و مدار کنترل فرمان هشدار یا توقف تجهیز را صادر کند.
راهنمای انتخاب پرشر سوئیچ دلتا
برای انتخاب و خرید پرشر سوئیچ مناسب، ابتدا باید مشخص شود این Pressure Switch قرار است افزایش فشار، کاهش فشار یا یک وضعیت مشخص فشار را تشخیص دهد.
پس از آن، Pressure Range و Set Point موردنیاز مشخص می‌شوند. بهتر است Set Point در محدوده‌ای انتخاب شود که با Range واقعی مدل تناسب داشته باشد.
در مرحله بعد باید حداکثر فشار کاری و شرایط احتمالی Overpressure بررسی شوند. Pressure Range و Maximum Working Pressure دو مشخصه متفاوت هستند و نباید با یکدیگر اشتباه گرفته شوند.
هنگام خرید ابزار دقیق نوع سیال نیز اهمیت دارد؛ زیرا Wetted Parts باید از نظر متریال با سیال فرایندی سازگار باشند.
در نهایت موارد زیر بررسی شوند:
Range → Set Point → Working Pressure → Process Fluid → Wetted Material → Process Connection → Switching → Electrical Rating → Enclosure → Certification
به‌خصوص برای مدل‌های ضد انفجار Delta، مشخصات Hazardous Area پروژه باید قبل از انتخاب نهایی کنترل شوند.
قیمت پرشر سوئیچ دلتا
قیمت پرشر سوئیچ دلتا یک مقدار ثابت برای تمام مدل‌ها نیست و به مشخصات فنی تجهیز بستگی دارد.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- سری و مدل Pressure Switch
- محدوده فشار
- نوع Enclosure
- Weatherproof یا Explosionproof بودن
- نوع و تعداد کنتاکت‌ها
- متریال Wetted Parts
- نوع Process Connection
- مشخصات الکتریکی
- Certification موردنیاز
- شرایط تأمین و موجودی
به همین دلیل برای استعلام دقیق قیمت بهتر است مدل کامل، تصویر Nameplate، Datasheet یا مشخصات فنی موردنیاز پروژه ارائه شود. برای دریافت لیست قیمت به روز این محصول با ما تماس بگیرید.
خرید پرشر سوئیچ دلتا از پیکاتک
برای خرید پرشر سوئیچ دلتا ابتدا باید مشخصات Application با مدل موردنظر تطبیق داده شوند. انتخاب تنها بر اساس نام Delta یا یک شماره مدل می‌تواند باعث سفارش تجهیزی با Range، Connection یا مشخصات الکتریکی نامناسب شود.
در پیکاتک امکان بررسی و استعلام مدل‌های مختلف Delta Pressure Switch از جمله مدل‌های صنعتی و ضد انفجار وجود دارد.
برای بررسی فنی و استعلام قیمت می‌توانید مدل کامل تجهیز، عکس پلاک، رنج فشار، Set Point، نوع سیال، اتصال فرایندی و الزامات ضد انفجار پروژه را برای کارشناسان پیکاتک ارسال کنید.
اگر تجهیز قرار است جایگزین Pressure Switch موجود شود، ارسال تصویر Nameplate تجهیز قبلی می‌تواند تطبیق مشخصات و شناسایی مدل مناسب را دقیق‌تر کند.
