شیر ساندرز چیست؟
شیر دیافراگمی ساندرز نوعی شیر صنعتی است که کنترل و قطعووصل جریان را با استفاده از یک دیافراگم انعطافپذیر انجام میدهد. در این ساختار، دیافراگم با حرکت به سمت نشیمنگاه، مسیر عبور سیال را محدود یا کاملاً مسدود میکند و به همین دلیل بخشهای مکانیکی عملگر تماس مستقیمی با سیال ندارند.
مدل محصول موجود در پیکاتک یک شیر دیافراگمی ساندرز سایز 1 اینچ با بدنه چدنی، دیافراگم یا لاینر لاستیکی، اتصال فلنجی و عملگر دستی است. این شیر دیافراگمی با فشار کاری PN16 و دمای کاری تا حدود 150 درجه سانتیگراد برای کاربردهای صنعتی مختلف قابل استفاده است.
مشخصات فنی شیر دیافراگمی ساندرز
این شیر دیافراگمی ساندرز با سایز اتصال 1 اینچ معادل DN25 عرضه میشود و نوع اتصال آن فلنجی است. بدنه شیر از چدن ساخته شده و در بخش داخلی از دیافراگم یا لاینر لاستیکی استفاده شده است. ساختار بدنه از نوع دارای برآمدگی است و باز و بسته شدن شیر از طریق هندویل دستی انجام میشود. فشار کاری این مدل PN16 است و دمای کاری آن تا حدود 150 درجه سانتیگراد اعلام شده است.

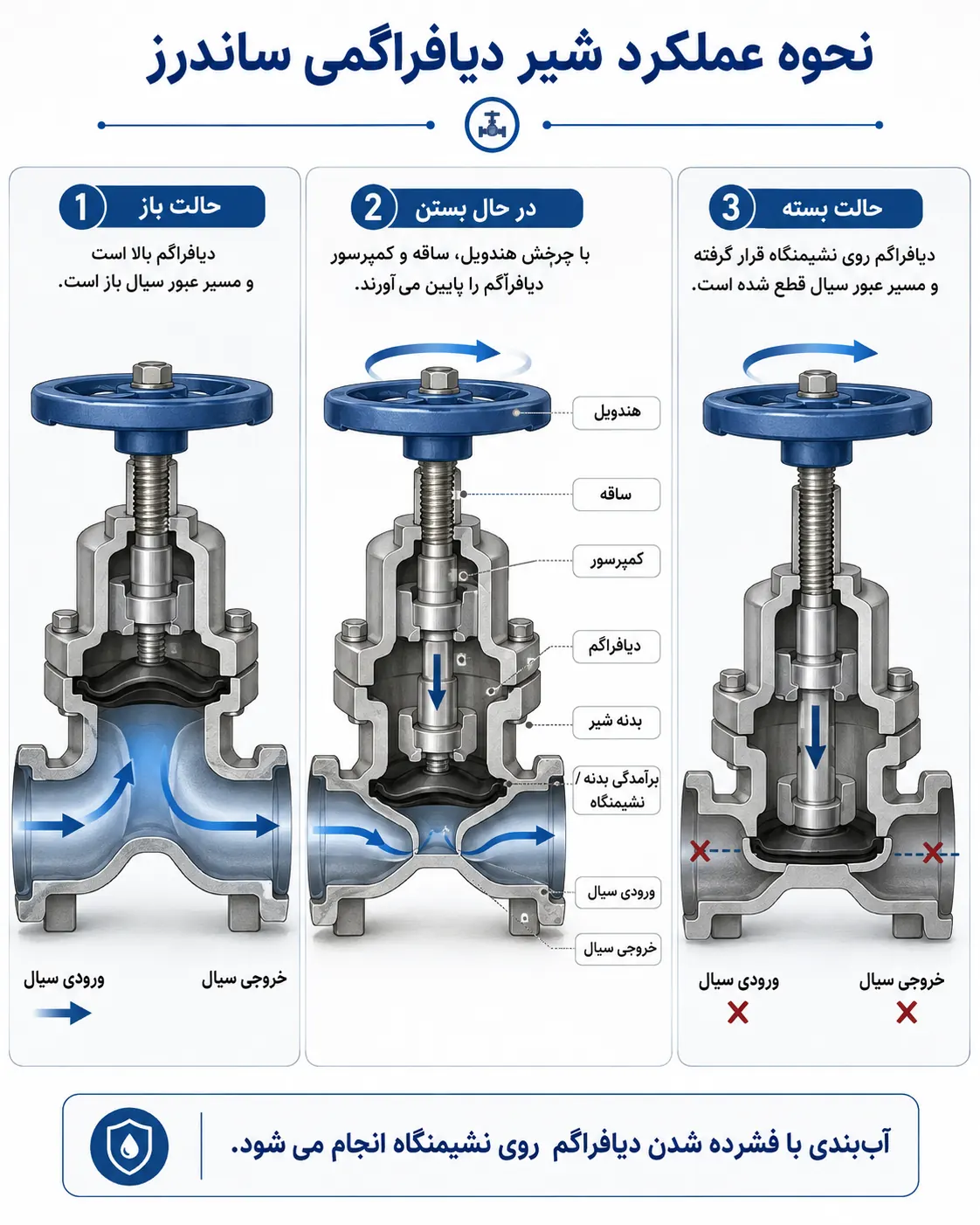

نحوه عملکرد شیر دیافراگمی ساندرز
عملکرد شیر دیافراگمی ساندرز به حرکت دیافراگم در داخل بدنه وابسته است. با چرخاندن هندویل، مکانیزم داخلی دیافراگم را به سمت پایین حرکت میدهد تا روی بخش برجسته بدنه قرار گیرد و مسیر جریان بسته شود.
در زمان باز کردن شیر، دیافراگم از مسیر جریان فاصله میگیرد و سیال امکان عبور پیدا میکند. این نوع طراحی باعث میشود سیال با بخش زیادی از اجزای مکانیکی عملگر تماس نداشته باشد و همین ویژگی در بسیاری از کاربردهای صنعتی اهمیت دارد.
کاربرد شیر دیافراگمی ساندرز
شیر دیافراگمی ساندرز در خطوطی استفاده میشود که کنترل مطمئن جریان و جداسازی مناسب بخش مکانیکی شیر از سیال اهمیت دارد. این شیرها میتوانند در صنایع شیمیایی، آب و فاضلاب، خطوط فرایندی، صنایع غذایی و برخی مدارهای انتقال سیالات مورد استفاده قرار گیرند.
البته انتخاب نهایی باید متناسب با نوع سیال انجام شود، زیرا سازگاری جنس دیافراگم و بدنه با سیال یکی از مهمترین عوامل در عمر و عملکرد شیر است.
مزایای شیر دیافراگمی ساندرز
یکی از مهمترین مزایای شیر دیافراگمی ساندرز جداسازی بخش عملگر از مسیر سیال است. وجود دیافراگم باعث میشود تماس سیال با اجزای متحرک داخلی کاهش پیدا کند و در بسیاری از کاربردها احتمال نشتی از ناحیه ساقه کمتر شود.
ساختار نسبتاً ساده، امکان قطع کامل جریان، تعمیر و نگهداری قابل مدیریت و مناسب بودن برای برخی سیالات خورنده یا دارای ذرات معلق از دیگر مزایای این نوع شیر محسوب میشوند؛ البته نوع دیافراگم باید با سیال سازگار باشد.
نصب شیر دیافراگمی ساندرز
در زمان نصب شیر دیافراگمی ساندرز باید از همراستا بودن فلنجهای خط و وارد نشدن تنش مکانیکی به بدنه شیر اطمینان حاصل شود. پیچهای فلنج باید بهصورت یکنواخت بسته شوند تا فشار نامتقارن به بدنه و آببندی وارد نشود.
همچنین بهتر است فضای کافی برای دسترسی به هندویل و انجام سرویسهای دورهای در نظر گرفته شود. پس از نصب نیز عملکرد باز و بسته شدن شیر و عدم وجود نشتی در محل اتصالات بررسی شود.
خرید شیر دیافراگمی ساندرز
برای خرید شیر دیافراگمی ساندرز بهتر است پیش از سفارش، سایز، نوع اتصال، فشار کاری، دمای فرایند، جنس بدنه و متریال دیافراگم با شرایط واقعی خط تطبیق داده شوند.
مدل ارائهشده در فروشگاه پیکاتک دارای سایز 1 اینچ، اتصال فلنجی، بدنه چدنی، دیافراگم لاستیکی و عملگر دستی است. بررسی این مشخصات قبل از خرید کمک میکند شیر متناسب با شرایط فرایندی انتخاب شود. شما می توانید برای مشاوره قبل از خرید با کارشناسان ما در پیکاتک تماس بگیرید. 02187700142
نکات مهم در انتخاب شیر دیافراگمی ساندرز
برای انتخاب شیر دیافراگمی ساندرز تنها توجه به سایز لوله کافی نیست. فشار و دمای کاری، نوع سیال، خورندگی، وجود ذرات معلق، جنس بدنه، متریال دیافراگم و نوع اتصال از مهمترین معیارهای انتخاب هستند.
در این مدل سایز DN25، اتصال فلنجی و فشار PN16 در نظر گرفته شده است. بنابراین قبل از سفارش باید کلاس فشار و ابعاد فلنج با مشخصات خط لوله تطبیق داده شود و جنس لاستیک دیافراگم نیز برای سیال موردنظر مناسب باشد.
قیمت شیر دیافراگمی ساندرز
قیمت شیر دیافراگمی ساندرز به عواملی مانند سایز، جنس بدنه، متریال دیافراگم، فشار کاری، نوع اتصال و وضعیت موجودی بستگی دارد. همچنین تفاوت در سری تولید و شرایط تأمین میتواند باعث تغییر قیمت نهایی شود.
برای مقایسه دقیق قیمت، بهتر است تنها برند و سایز در نظر گرفته نشود و مشخصات کامل شیر از جمله DN، PN، جنس دیافراگم و نوع بدنه نیز با نیاز پروژه تطبیق داده شود. برای دریافت قیمت جدید شیر ساندرز دیافراگمی با ما تماس بگیرید.
