تله بخار چیست؟

تله بخار نوعی شیر اتوماتیک است که می تواند گازهای متراکم و غیر متراکم را فیلتر نماید و نمی گذارد تا بخار رها شود.  بخار وسیله‌ای برای انتقال مقادیر قابل کنترل انرژی از دیگ بخار اتوماتیک مرکزی به محل مورد استفاده می باشد.
این بخاری که تولید می شود توسط بویلر حاوی انرژی گرمایی بوده که برای گرما دادن به محصول مورد استفاده می باشد.
هنگامی که بخار انرژی خود را در اثر گرم کردن محصول از دست می‌دهد، چگالی رخ می‌دهد.  بخشی از انرژی که دارای بخار است در اثر هدر رفت تشعشعات از لوله و اتصالات از بین می‌رود. پس از هدر رفت این انرژی گرمایی، بخار به حالت میعان در می‌آید.
 اگر این میعان پس از تشکیل شدن فوراً از بین نرود با کُند کردن انتقال گرما به چرخه فرآیند کارایی سیستم را کاهش خواهد داد. وجود کندانس گازی در سیستم بخار می‌تواند باعث صدمه فیزیکی ناشی از تجمع آب و یا خوردگی شود.
این می تواند تا تله بخار را عقب نگاه دارد و کندانس تحت فشار و بار را تخلیه ‌کند.  تله بخار باید همزمان با عقب نگاه داشتن بخار موجود، ظرفیت خوبی داشته باشد تا بتواند هوا و دیگر گازهای غیر قابل چگالش را به سرعت تخلیه کند.
 تله بخار بخشی جدایی ناپذیر از سیستم بخار محسوب می شود،  تله بخار نقشی مهم در حفظ بهره‌وری و کارایی سیستم بخار دارد.

انواع تله بخار

یکی از اصلی ترین ویژگی های تله بخار قابلیت تشخیص بین بخار، کندانس و هوا می باشد.
انواع مختلف تله‌های بخار برای انجام این جداسازی مکانیزم‌های کاری متفاوتی دارند..انواع تله بخارعبارتند از:
• تله بخار مکانیکی  Mechanical Traps
• تله بخار ترموستاتیک  Thermostatic Traps
• تله بخار ترمودینامیک  Thermodynamic Traps

تله بخار ترمودینامیکی

بر اساس اصول برنولی عمل می‌کند، که به ارتباط بین سرعت و فشار اعمال شده توسط کندانس و بخار داخل تله بخار وابسته است. این نوع از تله‌های بخار فقط یک بخش متحرک دارد و آن هم دیسک می‌باشد.
 جهت  بذعملکرد روان آن توصیه می‌شود که فشار پشتی از ۵۰ درصد فشار ورودی بیشتر نشود. تله بخار ترمودینامیکی، کندانس را به طور متناوب تخلیه می‌کند. هنگام راه اندازی، فشار کندانس سرد و هوا، دیسک را بالا برده و آب و هوا به سرعت تخلیه می‌شوند. زمانیکه کندانس گرم داخل آن جریان می‌یابد، تله بخار همچنان باز است و کندانس گرم می‌تواند به سرعت تخلیه شود. پس از اینکه کندانس گرم جریان پیدا می‌کند، بخار وارد آن می‌شود. با افزایش سرعت مایع، فشار زیر سوپاپ که توسط بخار اعمال شده، کاهش می‌یابد.
 به طور همزمان فشار موجود در محفظه فشار بالای دیسک افزایش پیدا می کند. دیسک به سمت پایین فشرده و بسته باقی می ماند. درحالیکه کندانس گرم داخل آن جریان پیدا می‌کند، تله برای مدت زمانی می تواند بسته باقی ب‌ماند، و این تا زمانیست که بخار داخل محفظه فشار، متراکم نشود.
 هرچه کندانس بیشتری داخل تله بخار جریان پیدا کند، دما پایین‌تر می‌آید. همچنین بخار داخل محفظه که فشار در آن قرار دارد هم دچار کاهش دما می‌شود، در نتیجه فشار کندانس ، ورودی دیسک را بالا برده و باعث می شود تا کندانس تخلیه می‌شود.

تله بخار ترموستاتیک

در صورت وجود اختلاف دما بین بخار و کندانس عمل می‌کند و عملکرد آن توسط عنصر ترموستاتیک درونش تنظیم می‌شود.   در واقع بخار و گرما خود را از دست بدهد و باعث تولید کندانس در دمای بخار می‌شود. در اثر هرگونه هدر رفت گرما، دمای کندانس نیز افت می‌کند.
 تله بخار ترموستاتیک زمانی کندانس را عبور می‌دهد که این اُفت دما احساس شود. با رسیدن بخار به آن، دما افزایش یافته و تله بخار بسته می‌شود. هنگام راه اندازی  کندانس سرد، عنصر کپسول منقبض شده و صفحه شیر از سوپاپ دور می‌شود، سپس شیر کاملاً باز، کندانس و هوا را به سرعت تخلیه می‌کند.
 با افزایش دمای داخل تله بخار، عنصر کپسول شروع به منبسط شدن کرده و صفحه شیر را به سمت سوپاپ حرکت می‌دهد، درست قبل از اینکه کندانس به دمای اشباع شده برسد، صفحه شیر سوپاپ را به طور کامل می‌بندد.
 بخار نمی‌تواند وارد تله بخار شود تا از صفر بودن اتلاف بخار اطمینان حاصل شود. با کاهش دمای داخل آن، عنصر کپسول از سوپاپ دور شده و کندانس تخلیه می‌شود. در حین عملکرد طبیعی مراحل ۳ و ۴ به طور مداوم تکرار می‌شوند.

تله بخار مکانیکی

با تشخیص تفاوت چگالی بین بخار و میعان عمل می‌کند که به شرح زیر می باشد:
• شناور توپی
• سطل معکوس

تله بخار سطل معکوس ( Inverted Bucket Traps)

در هنگام راه اندازی سطل پایین بوده و شیر باز است. کندانس دمای پایین و هوا و سپس کندانس دما بالا وارد تله بخار می‌شود.
همچنین  کندانس می تواند سطل و بدنه تله  را کاملاً پُر ‌کند.  این سطل کاملاً در آب شناور است، به دلیل سنگینی در ته آب فرو می‌رود، شیر کاملاً باز شده و کندانس تخلیه می گردد.
بخار موجود از انتهای سطل وارد تله بخار می‌گردد.
 هرچه بخار بیشتری وارد آن شود، بیشتر در بالای سطل جمع می‌گردد و باعث می‌شود تا سطل به سمت بالا حرکت کند .  در موقعیت بالای سطل شیر دریچه را می‌بندد هوا و گازها از طریق حفره کوچکی که در بالای سطل قرار دارد عبور کرده و در بالای تله بخار جمع می‌شود.
بخار از حفره عبور کرده و متراکم می‌گردد و زمانیکه کندانس بیشتری وارد تله بخار می‌شود، سطل حالت شناوری خود را از دست می دهد و به سمت پایین حرکت می‌کند، شیر باز و کندانس تخلیه می‌شود.

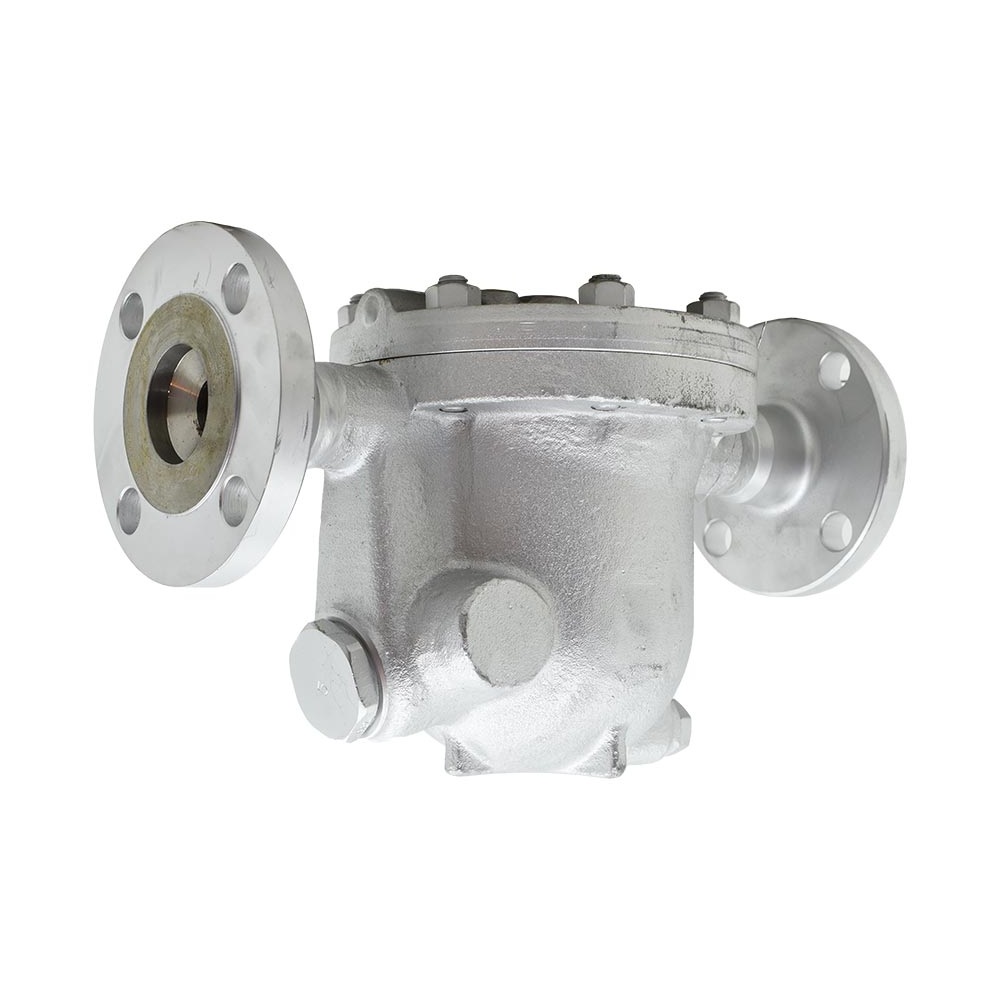

تله بخار شناور توپی ( Ball Float Traps)

زمانی که سیستم هوا را راه اندازی می کنید و از طریق دریچه هوای ترموستاتیک تخلیه می‌شود و کندانس سرد بدن را پُر می‌کند. زمان رسیدن به سطح مشخصی از آب شناور بالا رفته و شیر را باز می‌کند.   کندانس سرد از طریق شیر باز و دریچه هوا تخلیه می‌شود.
زمانیکه کندانس به دمای اشباع شده می‌رسد دریچه هوا بسته شده و کندانس فقط از طریق شیر اصلی اوریفیس تخلیه می‌شود. کندانس در واقع داخل تله بخار را آب‌بندی می‌کند و این امر از هدر رفتن بخار زنده در همه زمان‌ها جلوگیری می‌کند.
درجه باز شدن شیر توسط سطح آب داخل تله تنظیم می‌شود، تا زمانیکه هوا وارد کندانس ‌شود کندانس به طور مداوم تخلیه می‌شود و در بالای تله بخار نگه داشته می‌شود، دما کمی پایین آمده و دریچه هوا در زیر دمای جوش کمی باز می‌گردد، که نهایتاً تله بخار هوا را تخلیه می‌نماید.

ویژگی های تله بخار

•    تخلیه هوا
•    حذف کندانس
•    قابل اطمینان بودن
•  بالا بردن  بهره‌وری سیستم
