توضیحات

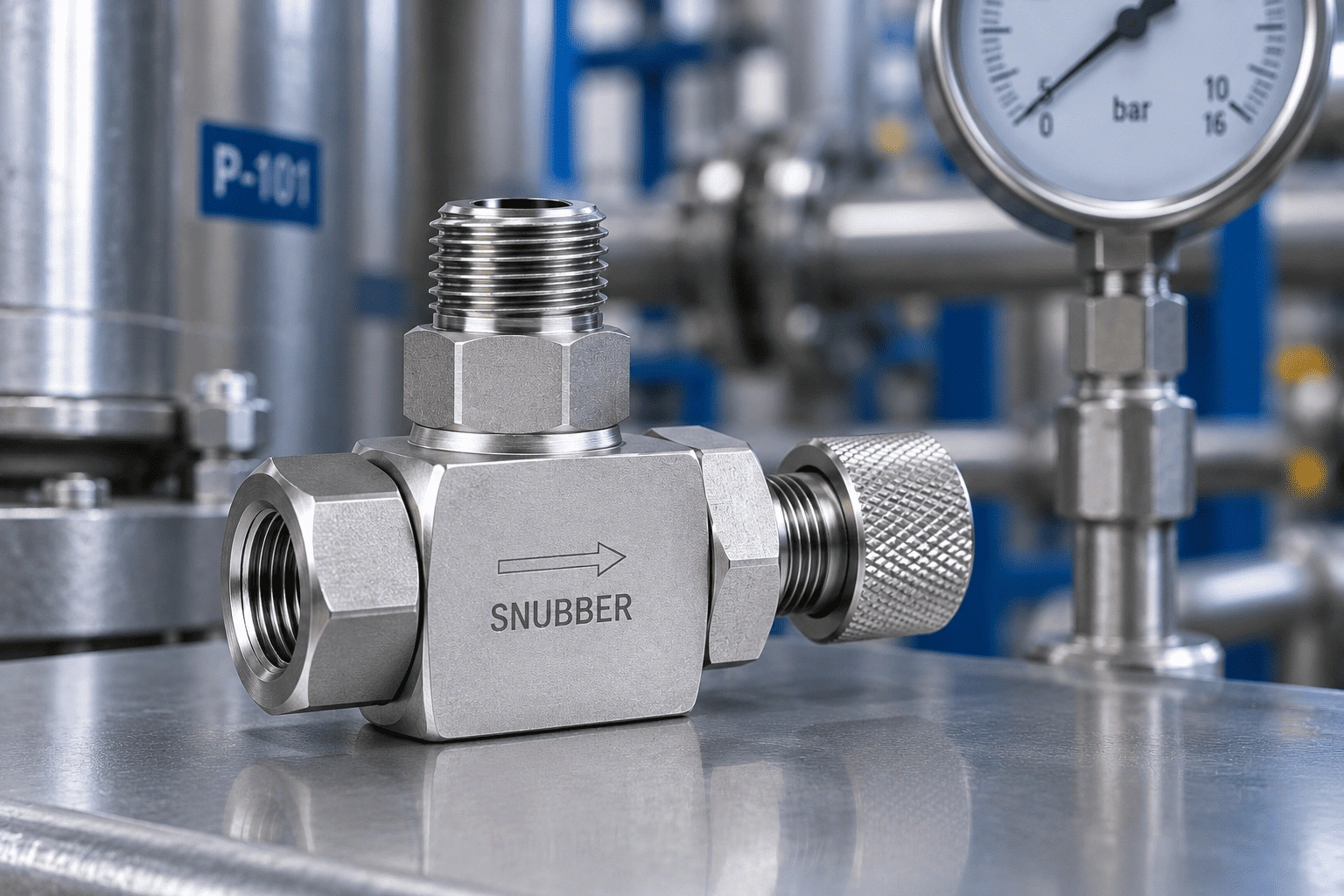

اسنابر گیج فشار چیست؟
اسنابر گیج فشار یکی از تجهیزات جانبی سیستم‌های اندازه‌گیری فشار است که برای کاهش اثر نوسانات، پالس‌ها و تغییرات سریع فشار بر روی گیج فشار استفاده می‌شود. در بسیاری از خطوط صنعتی، فشار سیال کاملاً ثابت نیست و عملکرد تجهیزاتی مانند پمپ، کمپرسور یا سیستم‌های هیدرولیکی می‌تواند باعث ایجاد تغییرات سریع و مداوم فشار شود. انتقال مستقیم این نوسانات به گیج، علاوه بر ایجاد حرکت شدید عقربه و دشوار شدن قرائت فشار، می‌تواند عمر مفید فشارسنج را نیز کاهش دهد.
اسنابر بین خط فرایند و گیج فشار نصب می‌شود و با محدود کردن سرعت انتقال تغییرات فشار، باعث می‌شود نوسانات سریع با شدت کمتری به مکانیزم اندازه‌گیری برسند. در نتیجه عقربه گیج پایدارتر شده و خواندن مقدار فشار آسان‌تر می‌شود.
اسنابرها در مدل‌های مختلف ثابت، پیستونی، متخلخل و قابل تنظیم تولید می‌شوند. اسنابر گیج فشار قابل تنظیم به دلیل امکان تغییر میزان دمپینگ، برای کاربردهایی که شدت نوسانات فشار متغیر است گزینه کاربردی‌تری محسوب می‌شود.
اسنابر گیج فشار چگونه کار می‌کند؟
اساس عملکرد اسنابر بر ایجاد محدودیت کنترل‌شده در مسیر عبور سیال به سمت فشارسنج است. این محدودیت باعث می‌شود تغییرات بسیار سریع فشار مستقیماً و با همان شدت به گیج منتقل نشوند.
در شرایط عادی، فشار فرایند از اسنابر عبور کرده و به گیج می‌رسد؛ بنابراین فشارسنج همچنان قادر به نمایش فشار خط است. تفاوت اصلی در سرعت انتقال تغییرات فشار است. اسنابر اجازه نمی‌دهد پالس‌ها و نوسانات سریع همان تأثیری را روی مکانیزم گیج داشته باشند که در اتصال مستقیم ایجاد می‌کنند.
در مدل‌های قابل تنظیم معمولاً یک مکانیزم محدودکننده مانند شیر سوزنی وجود دارد که با تغییر مسیر عبور سیال، میزان دمپینگ قابل تنظیم است. هرچه محدودیت بیشتر شود، پاسخ گیج آرام‌تر خواهد شد. البته تنظیم بیش از اندازه می‌تواند باعث کند شدن غیرضروری پاسخ فشارسنج شود.
کاربرد اسنابر گیج فشار
مهم‌ترین کاربرد اسنابر گیج فشار در نقاطی است که فشار دارای نوسان، ضربان یا پیک‌های سریع است. در این شرایط ممکن است عقربه گیج دائماً در حال حرکت باشد و اپراتور نتواند مقدار فشار را به‌درستی مشاهده کند.
از اسنابر می‌توان در بسیاری از سیستم‌های صنعتی از جمله موارد زیر استفاده کرد:
- خطوط خروجی پمپ‌های رفت و برگشتی
- سیستم‌های هیدرولیکی
- تجهیزات پنوماتیکی
- کمپرسورها
- پرس‌های هیدرولیکی
- ماشین‌آلات صنعتی
- خطوط دارای نوسان فشار
- سیستم‌های انتقال سیالات
- تجهیزات اندازه‌گیری فشار در شرایط پالسی
در این کاربردها نصب اسنابر می‌تواند به پایدارتر شدن نمایش فشار و کاهش بار دینامیکی واردشده به گیج کمک کند.
انواع اسنابر گیج فشار
اسنابرها بر اساس مکانیزم داخلی و نحوه ایجاد محدودیت جریان در مدل‌های مختلفی ساخته می‌شوند. شناخت انواع اسنابر به انتخاب مدل مناسب برای شرایط فرایند کمک می‌کند.
اسنابر ثابت
در اسنابرهای ثابت، میزان محدودیت جریان از قبل تعیین شده است و کاربر امکان تغییر آن را ندارد. این مدل‌ها برای فرایندهایی مناسب هستند که شرایط کاری و شدت نوسانات فشار تقریباً ثابت و مشخص باشد.
ساختار ساده و عدم نیاز به تنظیم از مزایای این مدل است؛ اما اگر شرایط فرایند تغییر کند، امکان تطبیق میزان دمپینگ با شرایط جدید محدود خواهد بود.
اسنابر پیستونی
در این مدل از یک مکانیزم پیستونی برای کاهش اثر تغییرات سریع فشار استفاده می‌شود. انتخاب ساختار و پیستون مناسب باید متناسب با نوع سیال و شرایط کاری انجام شود.
اسنابر متخلخل
اسنابر متخلخل دارای یک المان با مسیرهای بسیار کوچک برای عبور سیال است. عبور سیال از این قسمت باعث محدود شدن انتقال پالس‌های سریع به سمت فشارسنج می‌شود. در سیالات دارای ذرات یا آلودگی باید احتمال گرفتگی این نوع اسنابر نیز در نظر گرفته شود.

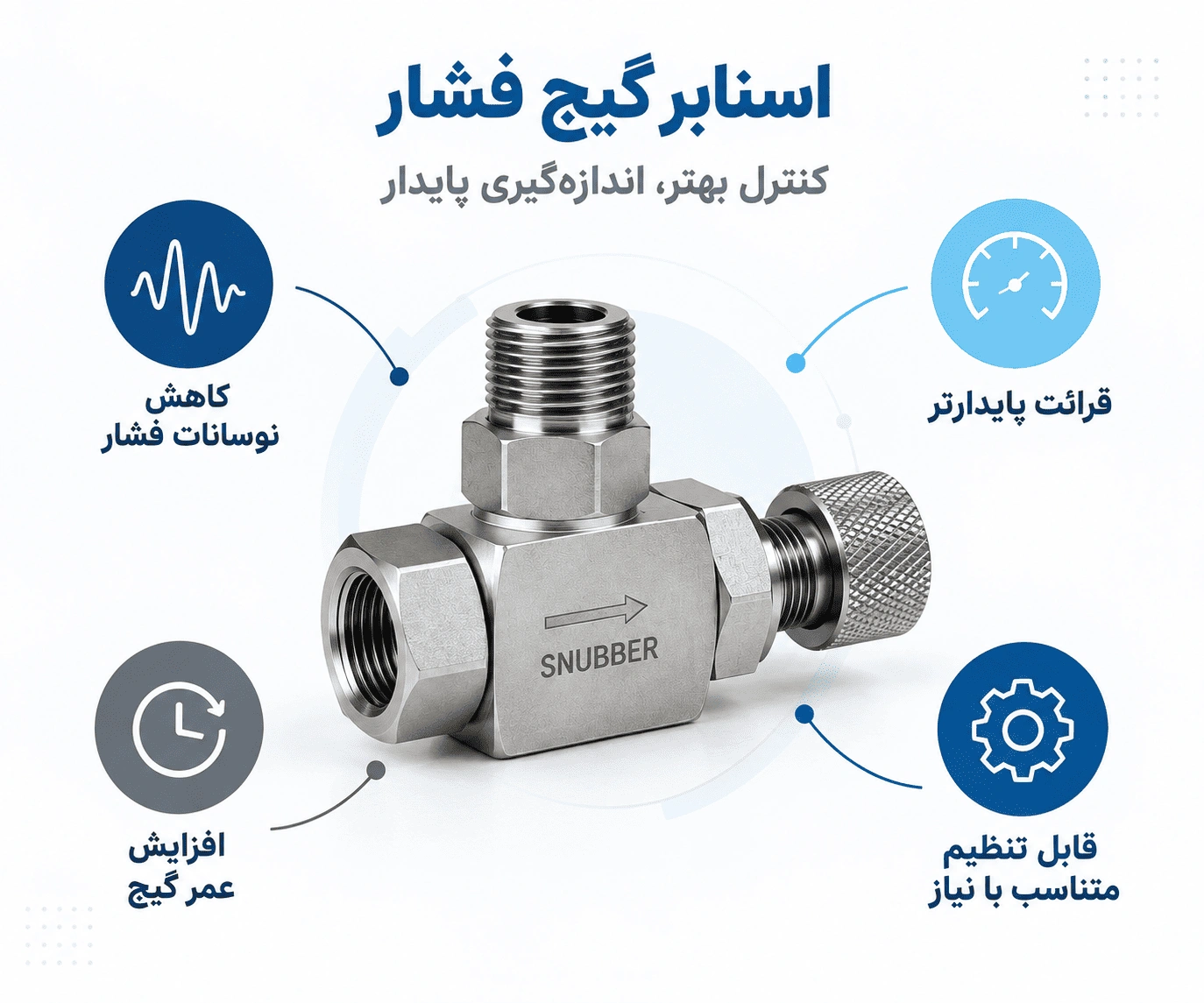

اسنابر گیج فشار قابل تنظیم
در اسنابر قابل تنظیم اپراتور می‌تواند میزان محدودیت جریان و در نتیجه شدت دمپینگ را تغییر دهد. این ویژگی در سیستم‌هایی که شدت نوسان فشار ثابت نیست اهمیت زیادی دارد.
در مدل‌های قابل تنظیم معمولاً از شیر سوزنی یا مکانیزمی مشابه استفاده می‌شود. با تغییر موقعیت آن می‌توان بین پایداری عقربه و سرعت پاسخ فشارسنج تعادل مناسبی ایجاد کرد.
برای انتخاب مدل مناسب این محصول و مشاوره قبل از خرید با کارشناسان فروش ما در پیکاتک تماس بگیرید. 02187700142
مزایای استفاده از اسنابر گیج فشار
نصب اسنابر مناسب در نقاط دارای نوسان فشار مزایای مختلفی دارد. یکی از مهم‌ترین مزایا، پایدارتر شدن عقربه فشارسنج است. وقتی عقربه دائماً بین چند مقدار حرکت می‌کند، تشخیص فشار واقعی فرایند برای اپراتور دشوار خواهد بود.
کاهش اثر پالس‌ها و پیک‌های سریع همچنین می‌تواند از وارد شدن تنش مداوم به مکانیزم داخلی فشارسنج جلوگیری کند. به همین دلیل استفاده صحیح از اسنابر می‌تواند در افزایش طول عمر گیج فشار مؤثر باشد.
مهم‌ترین مزایای اسنابر عبارت‌اند از:
- کاهش نوسانات سریع فشار در ورودی گیج
- پایدارتر شدن حرکت عقربه
- آسان‌تر شدن قرائت فشار
- محافظت بهتر از مکانیزم فشارسنج
- کاهش اثر پالس‌های فشار
- کمک به افزایش عمر مفید گیج
- امکان تنظیم میزان دمپینگ در مدل‌های قابل تنظیم
تفاوت اسنابر گیج فشار با سیفون گیج فشار
اسنابر گیج فشار و سیفون گیج فشار وظیفه یکسانی ندارند. سیفون عمدتاً در کاربردهای دما بالا، به‌خصوص خطوط بخار، برای کاهش انتقال حرارت مستقیم به فشارسنج مورد استفاده قرار می‌گیرد. در مقابل، وظیفه اصلی اسنابر کاهش اثر پالس‌ها و نوسانات سریع فشار است.
بنابراین اگر مشکل اصلی، دمای بالای سیال باشد باید تجهیز محافظ مناسب شرایط حرارتی انتخاب شود؛ اما اگر عقربه گیج به دلیل پالس‌های فشار دائماً در حال نوسان است، استفاده از اسنابر می‌تواند راهکار مناسب‌تری باشد.
در برخی نقاط فرایندی ممکن است هم دمای بالا و هم نوسان فشار وجود داشته باشد. در چنین شرایطی آرایش تجهیزات باید بر اساس مشخصات واقعی فرایند و دستورالعمل سازنده تعیین شود.
اسنابر قابل تنظیم چه زمانی انتخاب مناسبی است؟
یکی از مزایای اسنابر قابل تنظیم، امکان هماهنگ کردن میزان دمپینگ با شرایط واقعی خط است. در برخی سیستم‌ها سرعت پمپ، دبی یا شرایط عملیاتی تغییر می‌کند و در نتیجه شدت نوسان فشار نیز ثابت باقی نمی‌ماند.
در این شرایط استفاده از یک محدودکننده ثابت ممکن است همیشه نتیجه مطلوبی ایجاد نکند. اسنابر قابل تنظیم این امکان را فراهم می‌کند که پس از راه‌اندازی سیستم، میزان محدودیت به‌صورت عملی تنظیم شود تا عقربه گیج پایداری مناسبی داشته باشد.
نکته مهم این است که هدف از تنظیم اسنابر، متوقف کردن کامل پاسخ فشارسنج نیست. تنظیم باید به اندازه‌ای باشد که نوسانات مضر کاهش پیدا کنند، اما تغییرات عادی فشار فرایند همچنان با سرعت قابل قبول روی گیج قابل مشاهده باشند.
آیا اسنابر از گیج در برابر فشار بیش از حد محافظت می‌کند؟
اسنابر را نباید با تجهیز محافظ در برابر اضافه فشار اشتباه گرفت. این قطعه عمدتاً سرعت و شدت انتقال تغییرات سریع فشار را کاهش می‌دهد؛ اما اگر فشار خط به‌صورت مداوم از محدوده مجاز گیج بیشتر باشد، پس از متعادل شدن فشار، همان فشار به فشارسنج منتقل خواهد شد.
بنابراین برای انتخاب گیج باید محدوده فشار فرایند و احتمال اضافه فشار به‌صورت مستقل بررسی شود. اگر احتمال افزایش مداوم فشار بیش از محدوده مجاز وجود دارد، باید از راهکار مناسب محافظت در برابر اضافه فشار استفاده شود.
راهنمای انتخاب اسنابر گیج فشار
انتخاب اسنابر تنها بر اساس سایز رزوه یا شکل ظاهری آن توصیه نمی‌شود. مشخصات فرایند باید قبل از خرید بررسی شود تا اسنابر با شرایط کاری سازگار باشد.
مهم‌ترین عوامل انتخاب عبارت‌اند از:
- محدوده فشار کاری
- شدت و فرکانس نوسانات فشار
- نوع سیال
- گاز یا مایع بودن سیال
- ویسکوزیته سیال
- تمیزی یا وجود ذرات در سیال
- دمای فرایند
- متریال بدنه اسنابر
- سایز و نوع اتصال
- سازگاری با گیج فشار
- نیاز یا عدم نیاز به تنظیم دمپینگ
برای سیالات آلوده یا دارای ذرات، توجه به ساختار داخلی اهمیت بیشتری دارد؛ زیرا مسیرهای بسیار کوچک ممکن است در بعضی مدل‌ها مستعد گرفتگی باشند.
نحوه تنظیم اسنابر گیج فشار
در مدل‌های قابل تنظیم، میزان دمپینگ باید به‌صورت کنترل‌شده تنظیم شود. پس از نصب و راه‌اندازی سیستم، محدودیت جریان به‌تدریج تغییر داده می‌شود تا حرکت شدید عقربه کاهش یابد و در عین حال گیج همچنان بتواند تغییرات عادی فشار را نشان دهد.
اگر اسنابر بیش از حد محدود شود، پاسخ گیج بسیار کند خواهد شد و ممکن است تغییر واقعی فشار با تأخیر نمایش داده شود. بنابراین بهترین تنظیم، نقطه‌ای است که عقربه از نوسانات شدید خارج شود اما حساسیت لازم برای نمایش تغییرات فرایند حفظ شود.
همچنین بستن بیش از اندازه مسیر می‌تواند باعث محبوس شدن فشار در سمت گیج شود. به همین دلیل تنظیم و نصب باید مطابق دستورالعمل سازنده انجام گیرد.
عوامل مؤثر بر قیمت اسنابر گیج فشار
قیمت اسنابر گیج فشار به مشخصات فنی و ساختاری آن بستگی دارد. مدل قابل تنظیم معمولاً به دلیل داشتن مکانیزم تنظیم جریان، ساختار متفاوتی نسبت به مدل‌های ساده دارد.
متریال بدنه نیز یکی از عوامل مهم تعیین‌کننده قیمت است. اسنابرهای ساخته‌شده از استنلس استیل معمولاً برای محیط‌ها و فرایندهایی انتخاب می‌شوند که مقاومت در برابر خوردگی اهمیت بیشتری دارد.
سایر عوامل مؤثر بر قیمت شامل محدوده فشار قابل تحمل، نوع اتصال، سایز رزوه، کیفیت ساخت، نوع مکانیزم داخلی، برند سازنده و شرایط بازار است.
به همین دلیل هنگام بررسی قیمت اسنابر گیج فشار بهتر است مشخصات فنی مدل‌ها در کنار قیمت مقایسه شود.
خرید اسنابر گیج فشار از پیکاتک
برای خرید اسنابر گیج فشار ابتدا باید شرایط نقطه اندازه‌گیری مشخص شود. فشار و دمای کاری، نوع سیال، شدت نوسانات، سایز اتصال و جنس بدنه از اطلاعات مهمی هستند که به انتخاب صحیح کمک می‌کنند.
اسنابر گیج فشار قابل تنظیم ارائه‌شده در پیکاتک برای ایجاد دمپینگ در مسیر اندازه‌گیری فشار و کاهش اثر نوسانات روی فشارسنج قابل بررسی است. پیش از سفارش، مشخصات فنی محصول باید با شرایط واقعی فرایند تطبیق داده شود.
برای بررسی مشخصات، استعلام قیمت اسنابر گیج فشار و انتخاب تجهیز متناسب با کاربرد صنعتی خود می‌توانید با کارشناسان پیکاتک تماس بگیرید و اطلاعات فنی نقطه اندازه‌گیری را برای بررسی دقیق‌تر ارائه دهید.
