توضیحات
منیفولد 3 راهه
منیفولد سه راهه یکی از تجهیزات کاربردی در سیستمهای ابزار دقیق است که برای مدیریت مسیر فشار بین فرایند و تجهیزات اندازهگیری، بهویژه ترانسمیترهای اختلاف فشار، استفاده میشود. این تجهیز با قرار دادن چند مسیر کنترلی در یک بدنه، امکان ایزولهکردن و Equalizing را فراهم میکند و میتواند عملیات راهاندازی، تست و سرویس تجهیز را سادهتر کند.
مدل موجود در پیکاتک از نوع منیفولد 3 شیر است و با بدنه استیل 316 عرضه میشود. اتصال سمت Process و Instrument هر دو از نوع 1/2 اینچ NPT-F ثبت شدهاند. وضعیت این محصول دست دوم و اصالت آن اصلی درج شده است.

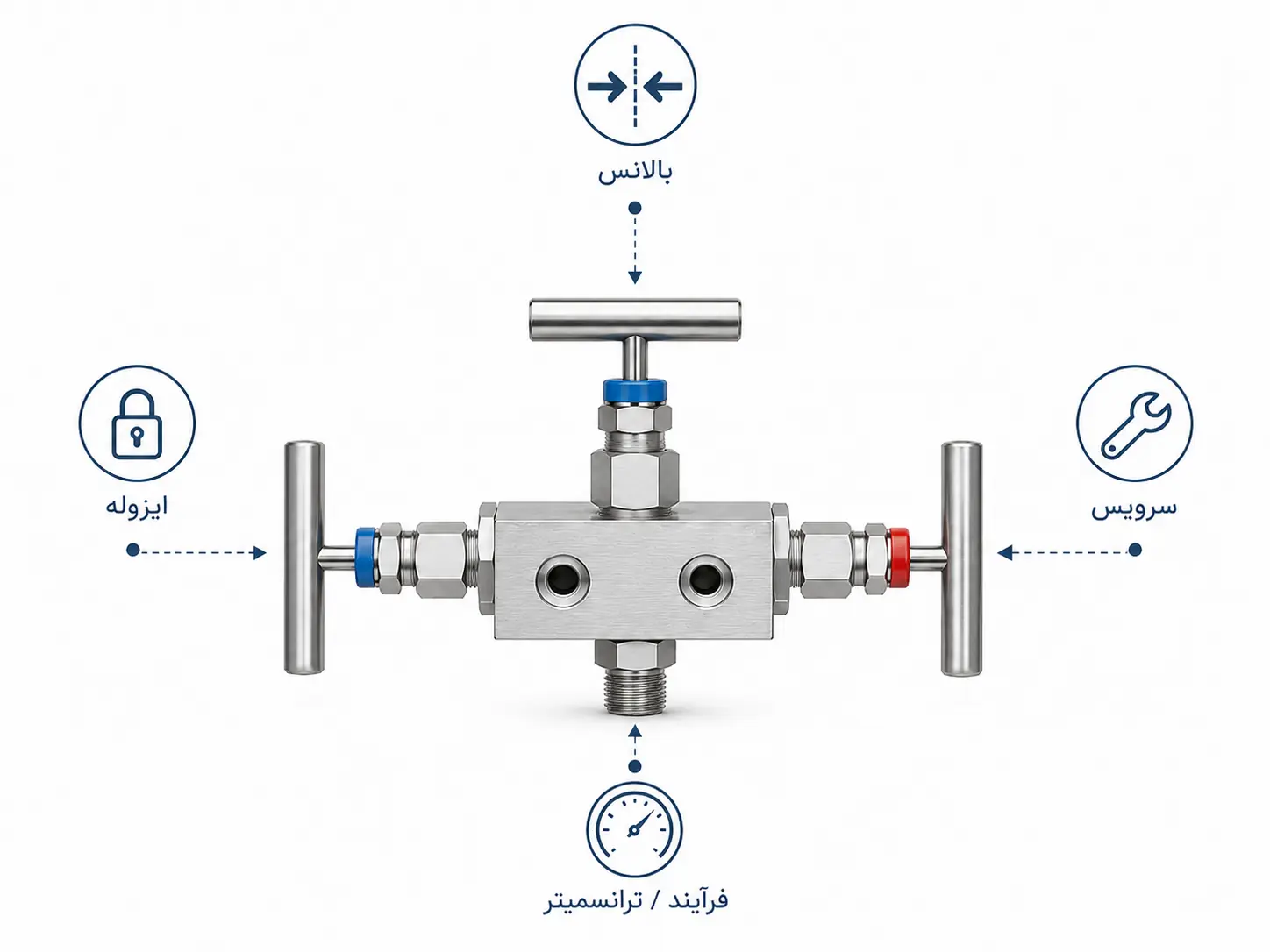

منیفولد سه راهه چیست؟
منیفولد سه راهه یا 3-Valve Manifold معمولاً از سه شیر تشکیل میشود که برای کنترل مسیرهای فشار در سیستمهای اندازهگیری اختلاف فشار به کار میروند. آرایش متداول این منیفولد شامل دو شیر Isolation برای جداکردن سمتهای High و Low Pressure و یک شیر Equalizing برای برابرکردن فشار دو سمت است.
وجود مسیر Equalizing در این شیر منیفولد اهمیت زیادی دارد، زیرا هنگام راهاندازی یا خارجکردن ترانسمیتر DP از سرویس، میتوان فشار دو سمت سنسور را به شکل کنترلشده برابر کرد و از اعمال اختلاف فشار ناخواسته به تجهیز جلوگیری کرد.

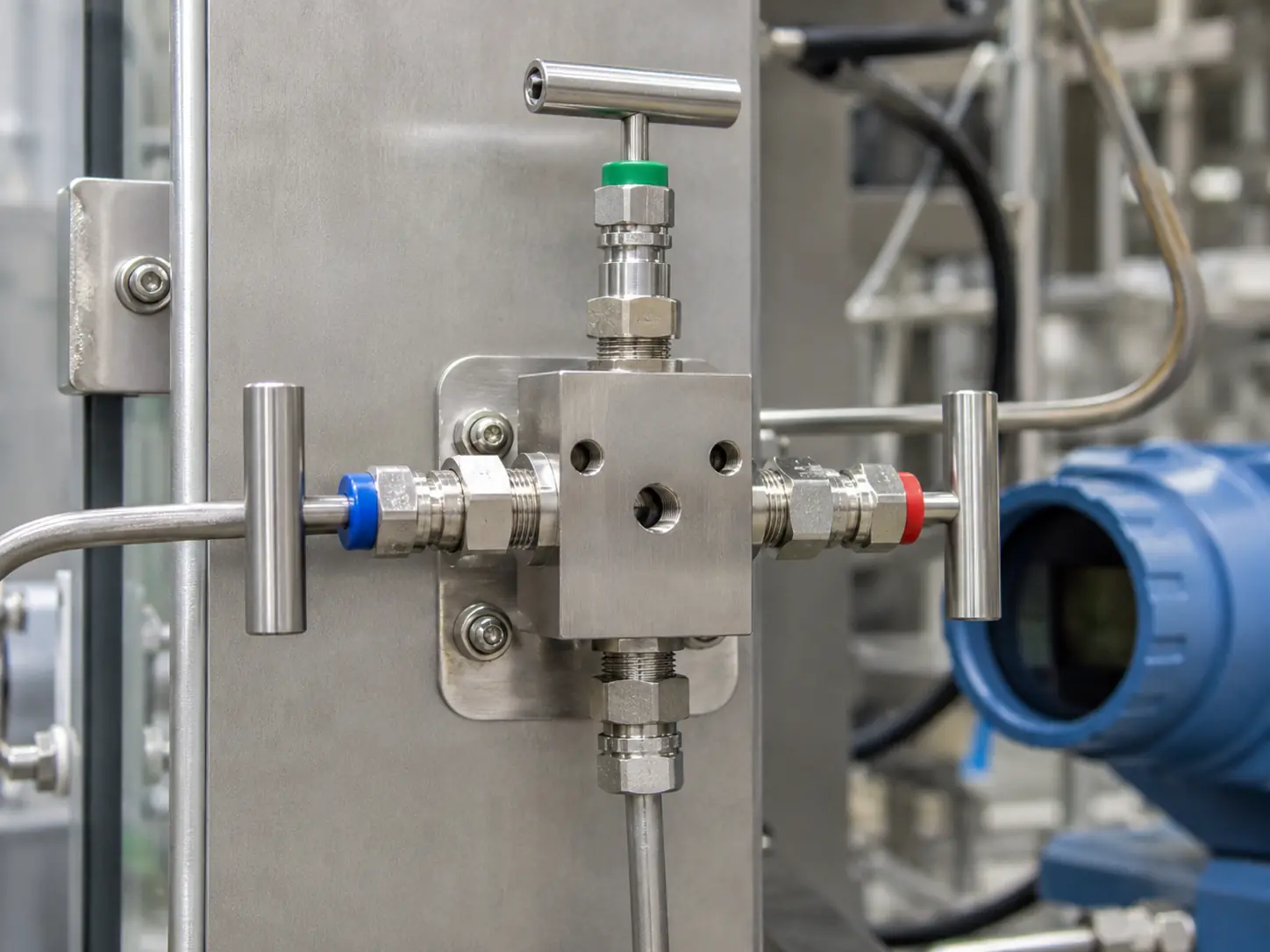

کاربرد منیفولد سه راهه
اصلیترین کاربرد منیفولد سه راهه در کنار ترانسمیتر اختلاف فشار است. این تجهیز در سیستمهایی استفاده میشود که لازم است دو مسیر فشار بهصورت مستقل از فرایند ایزوله شوند و در عین حال امکان برابرکردن فشار بین آنها نیز وجود داشته باشد.
از کاربردهای رایج میتوان به موارد زیر اشاره کرد:
- اتصال ترانسمیتر اختلاف فشار به خطوط فرایندی
- اندازهگیری دبی با استفاده از DP Transmitter
- اندازهگیری سطح مخازن با روش اختلاف فشار
- ایزولهکردن ترانسمیتر برای سرویس و تعمیر
- Equalizing دو سمت سنسور
- کمک به راهاندازی و کالیبراسیون سیستم اندازهگیری
مزایای استفاده از منیفولد سه راهه
استفاده از منیفولد سه راهه در سیستمهای DP میتواند چند مزیت مهم ایجاد کند. مهمترین مزیت، فراهمکردن امکان کنترل همزمان دو مسیر فشار و Equalizing در یک مجموعه فشرده است.
مزایای اصلی عبارتاند از:
- کاهش تعداد شیرها و اتصالات جداگانه
- کاهش نقاط بالقوه نشتی
- امکان ایزولهکردن هر دو سمت ترانسمیتر
- امکان Equalizing فشار
- سادهتر شدن عملیات سرویس و کالیبراسیون
- اشغال فضای کمتر نسبت به آرایش چندشیره مجزا
- نصب منظمتر در سیستم ابزار دقیق
مقایسه انواع منیفولد ولو 3 شیر
نوع منیفولد 3 راهه | ساختار اتصال | کاربرد اصلی | مزیت اصلی | محدودیت / نکته مهم |
منیفولد سه راهه مستقیم (Direct Mount) | نصب مستقیم روی ترانسمیتر | اتصال DP Transmitter به فرایند | کاهش تعداد اتصالات و نقاط نشتی | باید با ابعاد و اتصال ترانسمیتر سازگار باشد |
منیفولد سه راهه ریموت (Remote Mount) | اتصال از طریق تیوبینگ یا Impulse Line | نصب ترانسمیتر در فاصله از نقطه اندازهگیری | انعطاف بیشتر در محل نصب | نیاز به تیوبینگ و اتصالات بیشتر |
منیفولد سه راهه دندهای | اتصالات رزوهای مانند NPT | کاربردهای عمومی ابزار دقیق | نصب ساده و هزینه مناسب | نوع و سایز رزوه باید دقیق بررسی شود |
منیفولد سه راهه فلنجی | اتصال فلنجی به ترانسمیتر یا سیستم | کاربردهای فرایندی و فشار بالاتر | اتصال محکم و پایدار | وزن و ابعاد بیشتر نسبت به مدل رزوهای |
منیفولد سه راهه SS316 | بدنه استنلس استیل 316 | سیالات و محیطهای صنعتی متداول | مقاومت خوردگی مناسب | برای همه سیالات خورنده مناسب نیست |
منیفولد سه راهه با متریال آلیاژی خاص | Hastelloy، Monel یا آلیاژهای ویژه | سیالات بسیار خورنده یا شرایط خاص | مقاومت شیمیایی بالاتر | قیمت بیشتر |
منیفولد سه راهه با Bonnet معمولی | Stem و Packing استاندارد | سرویسهای عمومی | ساختار ساده و اقتصادی | محدودیت در دما و فشارهای خاص |
منیفولد سه راهه با Bonnet مخصوص فشار/دمای بالا | طراحی تقویتشده Stem و Packing | سرویسهای سخت فرایندی | مقاومت بالاتر در شرایط کاری شدید | قیمت و وزن بیشتر |

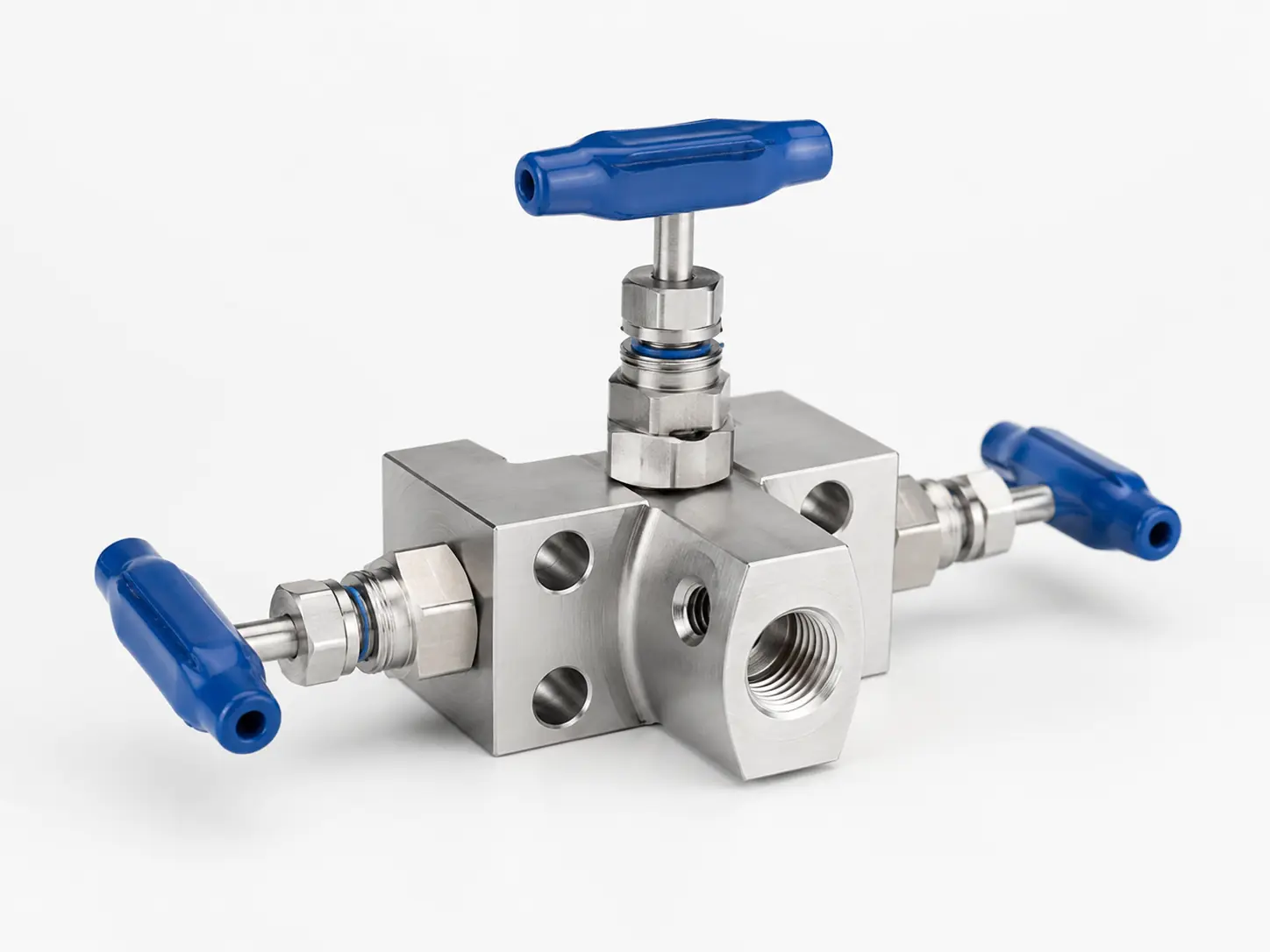

جنس استیل 316 در منیفولد سه راهه
بدنه این محصول از استیل 316 ساخته شده است. این متریال در بسیاری از کاربردهای ابزار دقیق به دلیل مقاومت مناسب در برابر خوردگی، شرایط محیطی و بسیاری از سیالات فرایندی استفاده میشود.
با این حال SS316 برای تمام مواد شیمیایی مناسب نیست. در سرویسهای بسیار خورنده، کلراید بالا یا شرایط خاص، باید سازگاری متریال با سیال بهصورت جداگانه بررسی شود.
نکات مهم قبل از خرید منیفولد سه راهه
پیش از خرید منیفولد سه راهه بهتر است مشخصات زیر بررسی شوند:
- فشار کاری و فشار طراحی سیستم
- دمای فرایند
- نوع سیال
- نوع ترانسمیتر
- متریال قسمتهای در تماس با سیال
- سایز و استاندارد اتصال Process
- سایز و استاندارد اتصال Instrument
- نوع نصب
- وضعیت Seat، Stem و Packing
- سلامت رزوهها و بدنه
از آنجا که محصول فعلی بهعنوان دست دوم ثبت شده است، بررسی وضعیت ظاهری، سلامت رزوهها، عملکرد شیرها و نشتی احتمالی قبل از استفاده در پروژه اهمیت بیشتری دارد. شما می توانید برای کسب اطلاعات بیشتر با کارشناسان فروش ما در پیکاتک تماس بگیرید. 02187700142
قیمت منیفولد سه راهه
قیمت منیفولد سه راهه به عواملی مانند متریال بدنه، برند، فشار کاری، نوع اتصال، تعداد شیرها، وضعیت نو یا دست دوم بودن و شرایط تأمین بستگی دارد.
در مدلهای دست دوم، وضعیت فنی تجهیز و سلامت اجزای آببندی نیز میتواند روی ارزش نهایی محصول تأثیر مستقیم داشته باشد.
برای استعلام قیمت این مدل، وضعیت فنی و شرایط موجودی محصول با ما تماس بگیرید.
خرید منیفولد سه راهه از پیکاتک
برای خرید این منیفولد سه راهه ترانسمیتر فشار بهتر است ابتدا مشخصات فرایند و ترانسمیتر خود را با مشخصات محصول تطبیق دهید. اتصال 1/2 اینچ NPT-F و بدنه SS316 این مدل باید با آرایش نصب و شرایط فرایندی پروژه سازگار باشند.
پیش از سفارش نیز توصیه میشود وضعیت عملکرد شیرآلات صنعتی، آببندی و سلامت بدنه تجهیز بررسی شود تا از مناسب بودن آن برای سرویس موردنظر اطمینان حاصل شود.
پیکاتک امکان بررسی مشخصات این محصول و استعلام شرایط موجودی و قیمت را فراهم کرده است. برای خرید و فروش ابزار دقیق دست دوم و نو با ما تماس بگیرید.
