سلونوئید ولو 5/2

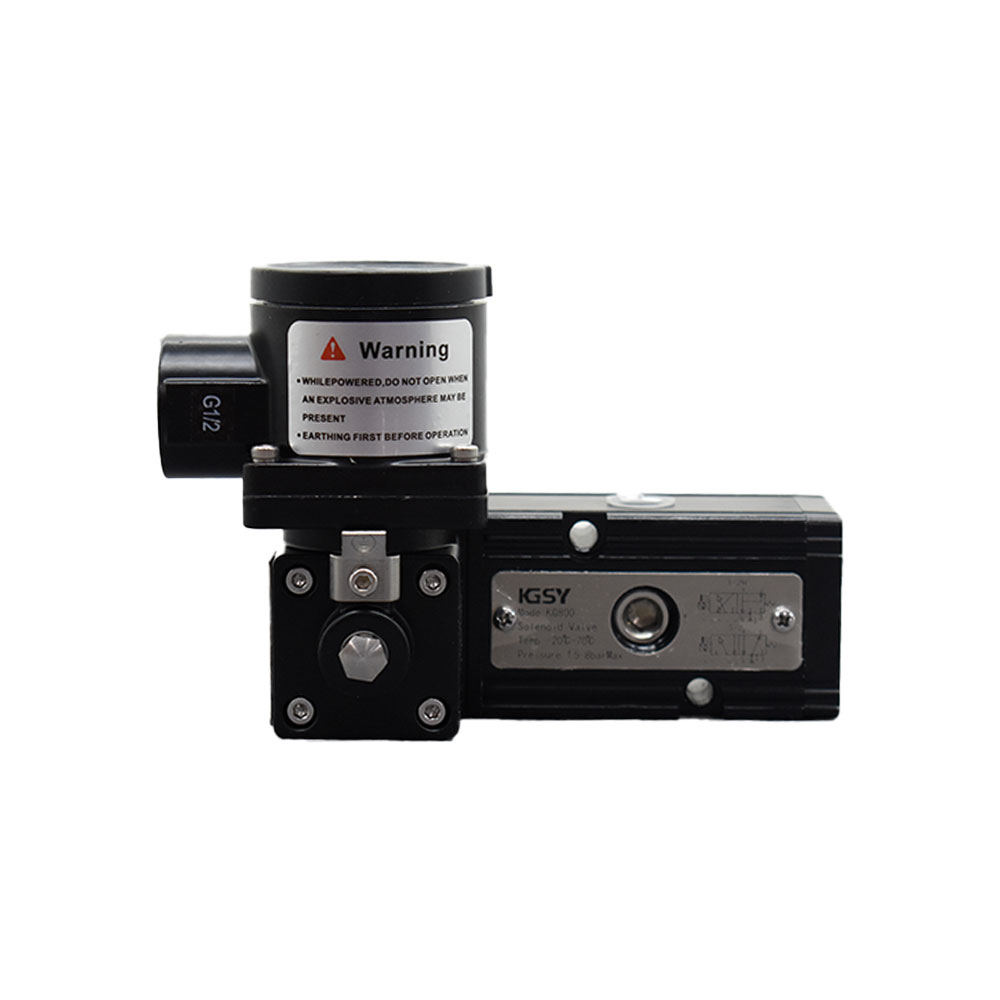

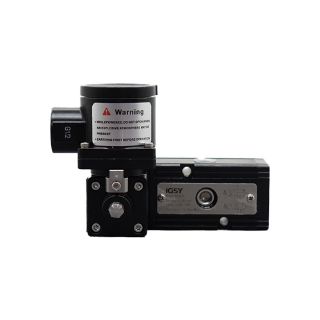

سلونوئید ولو 5/2 ضد انفجار KGSY مدل KG800 یک شیر برقی جهت‌دهنده پنوماتیکی است که برای کنترل مسیر هوای ورودی و خروجی اکچویتورهای پنوماتیکی مورد استفاده قرار می‌گیرد. ساختار 5/2 این شیر به معنی وجود 5 پورت و 2 وضعیت کاری است و امکان تغییر جهت جریان هوای فشرده را برای کنترل عملکرد اکچویتور فراهم می‌کند.
یکی از ویژگیهای مهم سری KG800، طراحی ضد انفجار و Flameproof آن است. به همین دلیل این سری برای سیستم‌هایی طراحی شده که علاوه بر کنترل پنوماتیکی، الزامات مربوط به نصب تجهیزات الکتریکی در محیط‌های مستعد خطر نیز مطرح است. با این حال، انتخاب نهایی تجهیز برای Hazardous Area باید بر اساس Zone، Gas Group، Temperature Class و الزامات پروژه و تطبیق آنها با مارکینگ و گواهی تجهیز انجام شود.
نحوه عملکرد سلونوئید ولو KGSY
عملکرد سلونوئید ولو KGSY سری KG800 بر اساس ترکیب فرمان الکتریکی و سیستم پنوماتیکی انجام می‌شود. سازنده برای این سری از ساختار Pilot Operated و مکانیزم داخلی Spool Type استفاده کرده است.
در ساختار پایلوتی، سیگنال الکتریکی اعمال‌شده به بوبین باعث عملکرد بخش پایلوت می‌شود. تغییر وضعیت پایلوت، شرایط فشاری لازم برای جابه‌جایی مکانیزم اصلی شیر را ایجاد می‌کند و اسپول داخلی از یک وضعیت به وضعیت دیگر منتقل می‌شود.
با جابه‌جایی اسپول، ارتباط میان پورت‌های شیر تغییر می‌کند. در نتیجه مسیر هوای فشرده به سمت پورت کاری موردنظر باز شده و مسیر سمت مقابل به Exhaust متصل می‌شود.
برای مثال در یک اکچویتور پنوماتیکی، این تغییر مسیر می‌تواند باعث حرکت عملگر در یک جهت شود. با تغییر مجدد وضعیت شیر، مسیر جریان معکوس شده و اکچویتور در جهت مقابل حرکت می‌کند. از این ساختار می‌توان در مجموعه‌های اتوماتیک مانند شیر توپی پنوماتیک استفاده کرد؛ جایی که تغییر مسیر هوا باعث حرکت اکچویتور و در نهایت باز یا بسته شدن شیر می‌شود.
این ساختار باعث می‌شود یک فرمان الکتریکی از سیستم کنترل، PLC یا مدار فرمان بتواند به تغییر مسیر هوای پنوماتیکی و در نهایت حرکت مکانیکی اکچویتور تبدیل شود.
ساختار و متریال سلونوئید ولو KGSY KG800
متریال بدنه یکی از مشخصات مهم در انتخاب و خرید شیر برقی صنعتی است. بدنه سری استاندارد KG800 از آلیاژ آلومینیوم 6061 ساخته شده و طبق اطلاعات سازنده، برای سطح بدنه از عملیات آنودایز یا پوشش شیمیایی نیکل استفاده می‌شود.
استفاده از آلیاژ آلومینیوم باعث می‌شود بدنه ضمن برخورداری از استحکام مناسب برای کاربرد پنوماتیکی، وزن نسبتاً پایینی داشته باشد.
در بخش آب‌بندی نیز از O-Ring با متریال Nitrile Rubber یا Buna-N استفاده شده است. اجزای در تماس داخلی بسته به بخش موردنظر شامل آلومینیوم، نایلون تقویت‌شده و لاستیک نیتریل هستند. پیچ‌های اتصال نیز از استنلس استیل 304 ساخته شده‌اند.
این مشخصات مربوط به سری استاندارد آلومینیومی KG800 است و نباید با سری KG800-S که با بدنه استنلس استیل 316L عرضه می‌شود اشتباه گرفته شود.
قابلیت نصب NAMUR در KG800
یکی دیگر از ویژگیهای سری KG800، امکان نصب مطابق استاندارد NAMUR 24×32 است. این نوع طراحی در مجموعه‌های پنوماتیکی اهمیت زیادی دارد، زیرا در پیکربندی مناسب امکان نصب سلونوئید ولو در ارتباط مستقیم با اکچویتور را فراهم می‌کند.
سازنده علاوه بر اتصال NAMUR، امکان اتصال از طریق لوله‌کشی پنوماتیکی را نیز برای این سری در نظر گرفته است. بنابراین نحوه نصب باید متناسب با نوع اکچویتور، آرایش سیستم پنوماتیک و شرایط پروژه انتخاب شود.
ویژگی ضد انفجار سلونوئید ولو KGSY
در محیط‌هایی که احتمال وجود اتمسفر قابل اشتعال مطرح است، استفاده از تجهیزات الکتریکی باید مطابق طبقه‌بندی ناحیه خطر و الزامات ایمنی پروژه انجام شود.
سری KG800 با محفظه الکتریکی Flameproof طراحی شده و سازنده برای آن درجه ضد انفجار Ex d IIC T6 GB را اعلام می‌کند. درجه حفاظت بدنه نیز IP66 است که مقاومت محفظه در برابر نفوذ گردوغبار و جت‌های قوی آب را نشان می‌دهد.
با این حال، صرف عبارت «ضد انفجار» برای انتخاب تجهیز کافی نیست. پیش از خرید باید مشخصات درج‌شده روی Nameplate و Certificate همان تجهیز با طبقه‌بندی ناحیه، نوع گاز یا بخار، کلاس دمایی، نوع کابل‌کشی و استاندارد موردنیاز پروژه تطبیق داده شود.
کاربرد سلونوئید ولو 5/2 ضد انفجار KGSY
سلونوئید ولو KGSY مدل KG800 عمدتاً برای کنترل هوای موردنیاز اکچویتورهای پنوماتیکی طراحی شده است. بنابراین می‌توان از آن در مجموعه‌های اتوماسیون شیرآلات صنعتی استفاده کرد؛ به‌خصوص زمانی که فرمان الکتریکی باید به تغییر وضعیت یک اکچویتور پنوماتیکی تبدیل شود.
از کاربردهای متداول چنین ساختاری می‌توان به کنترل اکچویتورهای پنوماتیکی مورد استفاده روی شیرهای توپی، شیرهای پروانه‌ای و سایر شیرهای On/Off اتوماتیک اشاره کرد؛ البته سازگاری نهایی به نوع اکچویتور و طراحی مدار پنوماتیکی بستگی دارد.
در زمان انتخاب سلونوئید ولو 5/2 باید علاوه بر ضد انفجار بودن، فشار هوای ابزار دقیق، سایز و نوع اتصال، ظرفیت عبور هوا، ولتاژ بوبین، نوع فرمان، استاندارد نصب، دمای محیط و مشخصات Hazardous Area بررسی شود.
خرید سلونوئید ولو 5/2 KGSY
برای خرید سلونوئید ولو KGSY مدل KG800 بهتر است ابتدا مشخصات اکچویتور و سیستم کنترل بررسی شود. نوع عملکرد 5/2، فشار هوای ورودی، اتصال 1/4 اینچ، ولتاژ 24V DC و الزامات ضد انفجار از مهم‌ترین پارامترهایی هستند که باید پیش از سفارش با نیاز پروژه تطبیق داده شوند.
مدل KG800 عرضه‌شده در پیکاتک با بدنه آلومینیومی، ساختار 5/2، بوبین 24 ولت DC، فشار کاری تا 8 بار و درجه حفاظت IP66 برای کنترل پنوماتیکی طراحی شده است.
برای اطلاع از قیمت سلونوئید ولو 5/2 ضد انفجار KGSY مدل KG800، بررسی موجودی و اطمینان از تطابق مشخصات فنی محصول با اکچویتور و شرایط پروژه، با کارشناسان فروش ما در فروشگاه پیکاتک تماس بگیرید. 02187700142
عوامل مؤثر بر قیمت سلونوئید ولو KGSY
قیمت سلونوئید ولو KGSY مدل KG800 می‌تواند با توجه به مشخصات دقیق سفارش متفاوت باشد. مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- نوع ضد انفجار و گواهی تجهیز: مشخصات Explosion Proof، نوع حفاظت و استانداردهای موردنیاز پروژه می‌توانند روی قیمت شیر تأثیر بگذارند.
- ولتاژ بوبین: ولتاژ موردنیاز مانند 24V DC باید هنگام سفارش مشخص شود و نوع بوبین می‌تواند در قیمت نهایی مؤثر باشد.
- متریال بدنه: سری KG800 با بدنه آلیاژ آلومینیوم عرضه می‌شود، در حالی که نسخه‌های استنلس استیل مانند KG800-S معمولاً ساختار و قیمت متفاوتی دارند.
- نوع عملکرد شیر: انتخاب پیکربندی مناسب سلونوئید ولو و نوع فرمان باید بر اساس مدار پنوماتیکی و اکچویتور انجام شود.
- سایز و نوع اتصال: مشخصات اتصال پنوماتیکی و نحوه نصب، از جمله نصب NAMUR، باید با اکچویتور و تجهیزات موجود هماهنگ باشد.
- تجهیزات و متعلقات موردنیاز: کانکتور، کابل گلند، سایلنسر و سایر متعلقات موردنیاز پروژه می‌توانند هزینه نهایی مجموعه را تغییر دهند.
برای دریافت قیمت سلونوئید ولو 5/2 KGSY مدل KG800 بهتر است هنگام استعلام، ولتاژ بوبین، نوع اکچویتور، فشار هوای ابزار دقیق و الزامات ضد انفجار پروژه را مشخص کنید تا مدل و قیمت متناسب با نیاز فنی شما بررسی شود.
