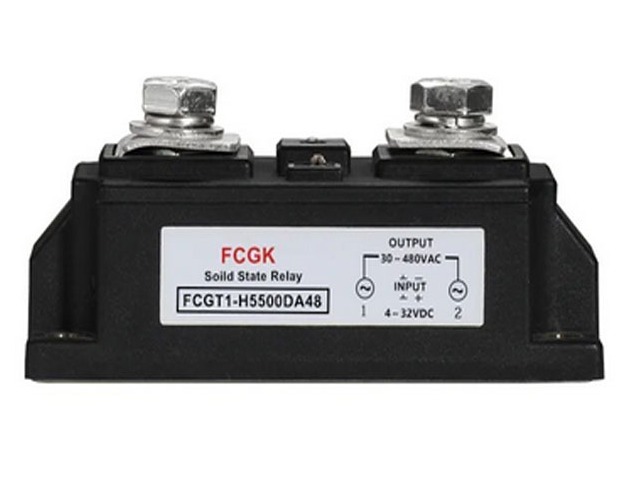

رله ۱۲۰ آمپر حالت جامد (SSR)  المان سوئیچینگ الکترونیکی است که در آن با یک سیگنال کنترلی می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

برخلاف رله الکترومکانیکی که در آن از سیم‌پیچ، میدان‌های مغناطیسی، فنرها و کنتاکت‌ های مکانیکی برای سوییچ استفاده می‌شود. SSR بخش متحرک ندارد. به جای آن از ویژگی‌های الکتریکی و نوری نیمه‌هادی‌ها برای ایزوله‌سازی ورودی از خروجی و عملکرد سوییچینگ استفاده می‌کند.

امکانات

رله ۱۲۰ آمپر حالت جامد (SSR)، ۳-۳۲ ولت DC تا ۲۴-۴۸۰ ولت AC، دارای استحکام ساختاری بالا، مقاوم در برابر ضربه شوک الکتریکی و  ضربه قوی است. SSR سوئیچینگ قابل اعتماد مصرف کننده های تجاری و صنعتی مانند دستگاه رابط جانبی رایانه، دستگاه چاپ، دستگاه قالب گیری، دستگاه مواد غذایی، دستگاه بسته بندی و غیره را ارائه می دهد.

مشخصات

Specification

توجه داشته باشید:

هنگامی که بار یک بار مقاومتی است، حداکثر جریان بار SSR انتخاب شده باید ۲ تا ۳ برابر بیشتر از جریان بار واقعی باشد.
هنگامی که بار یک بار القایی است، حداکثر جریان بار SSR انتخاب شده باید بیش از ۷ تا ۸ برابر جریان بار واقعی باشد.
هنگامی که حداکثر جریان بار بیشتر از ۱۰A باشد، باید یک هیت سینک روی رله حالت جامد نصب شود، یا رله SSR باید روی صفحه پایه فلزی با اثر اتلاف گرما نصب شود و خمیر سیلیکن بین آنها اعمال شود.

ابعاد (واحد: میلی متر)

نمودار سیم کشی

نکات: کاربرد رله های حالت جامد

رله های حالت جامد به طور گسترده در دستگاه های رابط محیطی کامپیوتر، سیستم ترموستات گرمایش کوره الکتریکی، دستگاه CNC، سیستم کنترل از راه دور، دستگاه های اتوماسیون صنعتی استفاده شده است. چراغ های سیگنال، سوسوزن، سیستم کنترل روشنایی صحنه. ابزار دقیق، تجهیزات پزشکی، دستگاه کپی، ماشین لباسشویی اتوماتیک؛ سیستم حفاظت و ایمنی خودکار آتش نشانی و همچنین سوئیچ خازن قدرت جبران شده توسط فاکتورهای قدرت شبکه برق و غیره.
