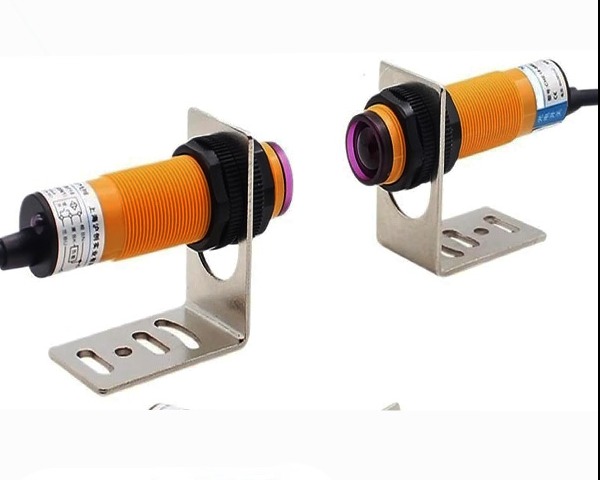

سنسور نوری E3F-5DN1.5L

مشخصات اصلی

• نوع سنسور: فوتوالکتریک، «پرتو از فرستنده به گیرنده» (Through-Beam)

• قطر بدنه: حدود M18 × 1 (سایز M18)

• فاصله تشخیص: حدود 5 متر ±10% برای اشیاء مات/کدر

• ولتاژ تغذیه: DC 6-36 V

• خروجی: NPN، حالت «معمولاً باز» (NO)

• زمان پاسخگویی: حدود 1 تا 1.5 میلی‌ثانیه

• منبع نور: LED مادون قرمز (~660 نانومتر)

• درجه حفاظت: حداقل IP67 برای بدنه

• دمای کارکرد: حدود −30 تا +65 درجه سانتی‌گراد (بدون یخ‌زدگی یا میعان)

• مواد ساخت: بدنه ممکن است از برنج آبکاری شده یا پلاستیک ویژه ساخته شده باشد؛ عدسی معمولا PMMA

نکات کاربردی

• برای کنترل موقعیت یا تشخیص عبور جسم (opaque) در خطوط تولید مناسب است.

• چون روش تشخیص «پرتو مستقیم» است، فرستنده و گیرنده باید مقابل یکدیگر نصب شوند.

• در انتخاب کابل و نصب، اطمینان حاصل کنید که هیچ شیء مزاحمی بین دو قطعه قرار نگیرد.

• در محیط‌های صنعتی با آلودگی، گردو غبار یا رطوبت، حفاظت IP67 به کارگیری مناسبی فراهم می‌کند.

• دقت داشته باشید ولتاژ تغذیه و خروجی حداکثر مجاز را رعایت کنید تا از آسیب دیدن سنسور جلوگیری شود.
