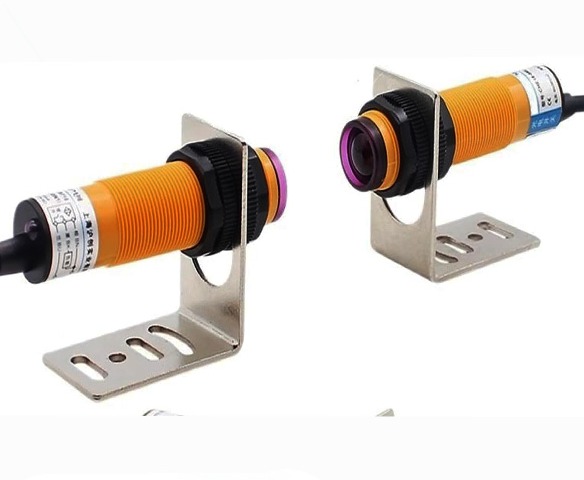

سنسور نوری E3F-5DP1.5L

🔹 مشخصات فنی

• نوع سنسور: فوتوالکتریک (Photoelectric Sensor) از نوع Through-Beam
  (دارای فرستنده و گیرنده جداگانه، عبور نور بین آن‌ها قطع یا وصل می‌شود.)

• فاصله تشخیص (Sensing Distance): حدود ۵ متر ±۱۰٪ برای اجسام مات یا کدر

• نوع خروجی: PNP، حالت Normally Open (NO)

• ولتاژ تغذیه: DC 6 تا 36 ولت (معمولاً 12-24 V DC برای عملکرد پایدار)

• جریان خروجی مجاز: تا حدود 200 mA

• زمان پاسخ‌دهی: حدود 1 تا 1.5 میلی‌ثانیه

• منبع نور: LED مادون قرمز (Infrared) با طول موج حدود 660 نانومتر

• بدنه: رزوه‌دار با قطر M18 × 1، معمولاً از برنج آبکاری‌شده یا نیکل‌پلیت

• عدسی: از جنس PMMA (پلاستیک شفاف مقاوم)

• درجه حفاظت: IP67 (مقاوم در برابر گردوغبار و پاشش آب)

• دمای کاری: از −30 تا +65 درجه سانتی‌گراد

• حفاظت‌های داخلی:

  • حفاظت در برابر اتصال معکوس تغذیه

  • حفاظت در برابر اتصال کوتاه خروجی

  • جذب نویز و ولتاژهای گذرا (Surge Absorption)

🔹 نحوه عملکرد

در این مدل، فرستنده پرتوی نوری به سمت گیرنده می‌فرستد.
وقتی جسمی بین آن‌ها قرار گیرد، پرتو قطع شده و خروجی سنسور تغییر وضعیت می‌دهد.
ازآنجاکه نوع خروجی PNP NO است، در حالت عادی خروجی غیرفعال است و با قطع پرتو، خروجی ولتاژ مثبت می‌دهد.

🔹 کاربردها

• خطوط تولید برای شمارش یا تشخیص عبور قطعه

• کنترل موقعیت در ماشین‌آلات بسته‌بندی

• سیستم‌های حفاظتی و حضور جسم

• تشخیص ورود و خروج در درگاه‌ها یا نوار نقاله
